Tutoriel d’utilisation de la station météo Zigbee et Bluetooth Ecowitt WS90 par Shelly

Utilisez la météo en temps réel pour réaliser vos automatisations et améliorer votre confort avec la station météo Zigbee SHELLY WS90. Vent, pluie, UV, humidité, pression et ensoleillement sont mesurés avec précision pour automatiser votre logement. Ce modèle « Powered by Shelly » comprend une puce Shelly, est entièrement intégrée à l’écosystème Shelly et dispose également d’une connectivité Zigbee.

Présentation de la station météo Shelly

SHELLY – Station météo Zigbee 7-en-1 (anémomètre, pluviomètre et plus)
La station météo SHELLY ECOWITT-WS90 combine précision, connectivité et multi-capteurs en un seul appareil compact. Elle mesure le vent, la pluie, la température, l’humidité, les UV, le rayonnement solaire et la pression atmosphérique pour vous fournir des données complètes et fiables, utilisables directement dans vos automatisations domotiques. Conçue pour fonctionner aussi bien avec les dispositifs Shelly qu’avec les passerelles Zigbee, elle est idéale pour la gestion intelligente du confort intérieur, extérieur et de votre sécurité.

Une station météo complète et intelligente
La WS90 intègre 7 capteurs haute précision pour un suivi météorologique complet : vitesse et direction du vent (mesure ultrasonique sans pièces mobiles), précipitations (capteur haptique), température, humidité, rayonnement solaire, indice UV et pression atmosphérique. Grâce à ses capteurs à semi-conducteurs, la maintenance est minimale et la durabilité maximale.

Connectivité double : Bluetooth + Zigbee
La configuration se fait facilement via le Bluetooth intégré, tandis que la communication Zigbee assure une transmission fiable vers votre réseau. Shelly WS90 peut fonctionner avec plusieurs passerelles simultanément — par exemple un hub Zigbee pour réaliser des automatisations et l’application Shelly Smart Control pour la visualisation des données.

Des alertes météo intelligentes
Grâce à ses tendances barométriques et ses notifications instantanées, vous êtes informé en temps réel des changements de conditions : pluie, vent fort, ensoleillement ou UV élevés. Configurez des scénarios automatiques pour protéger vos extérieurs, vos plantes ou vos animaux.

Applications pratiques
Arrosage intelligent : Ajustez ou suspendez automatiquement vos cycles d’arrosage en fonction des précipitations et de l’humidité.
Confort intérieur : Reliez vos volets, climatiseurs ou prises pour optimiser température et luminosité selon la météo extérieure.
Sécurité météo : Recevez des alertes instantanées lors de conditions extrêmes pour anticiper les dégâts.
Conçue pour durer
Certifiée IPX5, la station WS90 résiste aux intempéries et fonctionne même en hiver grâce à sa plaque chauffante intégrée empêchant la formation de glace. L’alimentation est assurée par un panneau solaire intégré, complété d’une pile AA pour la continuité de fonctionnement.

ATTENTION, ce produit est Zigbee et n’est donc pas compatible avec une station Ecowitt GW3000, il faudra une passerelle Zigbee comme Home Assistant ou Jeedom avec Zigbee2MQTT.

Fonctions de la station météo Zigbee SHELLY ECOWITT-WS90

• Surveillance météo 7-en-1 : vent, pluie, température, humidité, UV, rayonnement solaire et pression
• Mesure ultrasonique du vent et capteur haptique de pluie
• Double connectivité : Bluetooth + Zigbee
• Alertes de tendance barométrique et météo en temps réel
• Alimentation solaire avec batterie de secours
• Compatibilités :
• Application Shelly Smart Control
• Passerelles Zigbee

Caractéristiques techniques – ECOWITT-WS90 SHELLY

• Technologie : Zigbee 3.0 + Bluetooth
• Mesure du vent : 0 à 40 m/s — précision ±1 m/s, résolution 0,1 m/s
• Direction du vent : 0° à 359° — précision ±15°, résolution 1°
• Température : -40 à +60 °C — précision ±1 °C, résolution 0,1 °C
• Humidité : 1 à 99 % — précision ±5 %, résolution 1 %
• Luminosité : 0 à 200 klx — précision ±25 %, résolution 0,1 klx
• Indice UV : 1 à 15 — précision ±2, résolution 1
• Pluviométrie : 0 à 9999 mm — précision ±10 à 20 %, résolution 0,1 mm
• Pression atmosphérique : 300 à 1100 hPa — précision ±1 hPa
• Alimentation : solaire avec pile AA de secours
• Indice de protection : IPX5
• Anti-gel : plaque chauffante intégrée
• Matériau : plastique haute résistance, capteurs à semi-conducteurs
• Diamètre de fixation par mât : 28mm

Le manuel d’utilisation de la station météo est disponible ici

Découverte de la station météo Shelly Zigbee et Bluetooth

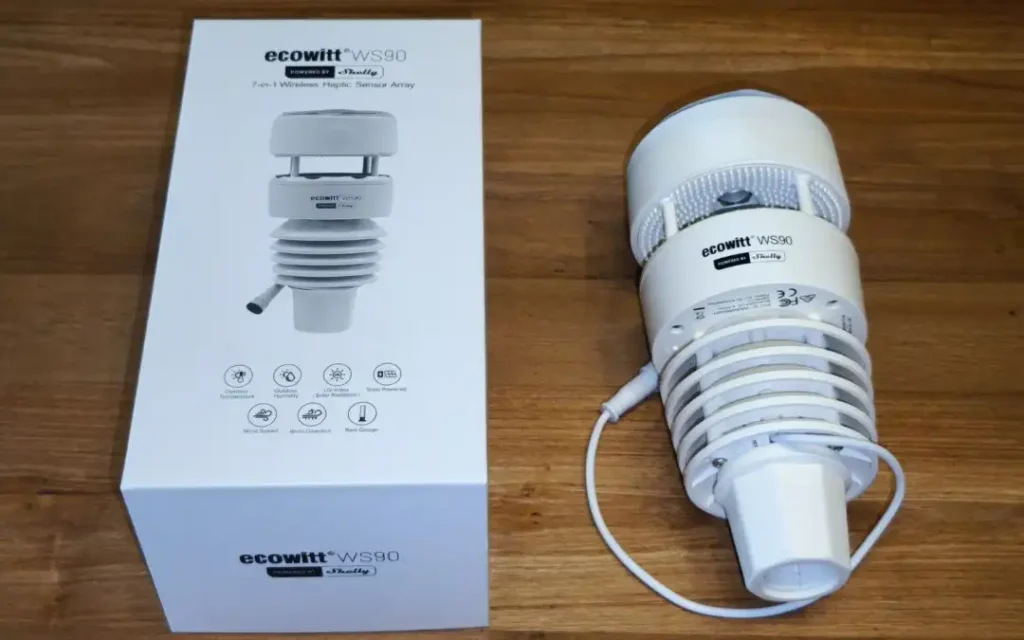

La station météo Shelly WS90 est présentée dans un étui blanc, nous pouvons voir la photo de l’équipement, le nom de la marque et du modèle ainsi que les sept paramètres surveillés

Le premier côté nous fourni les caractéristiques de la station météo avec les plages de mesure des capteurs

Le second côté nous indique le contenu, les protocoles utilisés et quelques informations supplémentaires

Le troisième côté permet d’apercevoir le nom du modèle, sa référence et le numéro de série ainsi que les lieux de fabrication et de distribution

Le dernier côté contient le nom de la marque Ecowitt avec le nom du modèle WS90 et le partenariat avec Shelly

La station météo est livrée avec un manuel d’utilisation, celle-ci est protégée par de la mousse et un sac de protection

Celle-ci est de forme cylindrique, sur l’avant nous voyons la marque, le modèle est le partenariat avec Shelly

A l’arrière se trouve le compartiment des batteries nous pouvons voir les protocoles utilisés dont le Zigbee et le Bluetooth ainsi que le symbole représentant le Nord

Nous retrouvons quelques informations et caractéristiques

Ici nous voyons les deux boutons CAL et RESET pour le choix du protocole, la gestion du voyant et la remise aux paramètres d’usine

Sur le dessus de la station météo se trouve une protection a retirer permettant de protéger le capteur d’irradiation, le capteur de pluie et le voyant bleu

Dessous ces trois capteurs se trouve le panneau solaire permettant l’alimentation de la station météo

Sous l’anneau en caoutchouc blanc se trouve le port USB « Usine », nous voyons également la zone des capteurs ultrasoniques

Ces capteurs permettent la mesure de vitesse du vent et sa direction

En partie basse se trouve la fixation de la station météo

Celle-ci est bien étudiée pour un passage interne ou externe du câble d’alimentation dans le support mural que vous aurez choisi d’utiliser (mât d’antenne, tube métallique ou en bois, etc…)

La partie alimentation peut se faire via une alimentation externe ou par batteries lithium au format AA vendu séparément

Le voyant bleu est utiliser pour signaler l’appairage et l’envoi des données vers votre système de domotique, il peut être désactiver en suivant la procédure du manuel d’utilisation

Une fois installée sur un mât d’antenne de diamètre 28mm, le câble d’alimentation étant glissé a l’intérieur, la station météo est discrète et se fait oubliée grâce a sa faible taille

Intégration sur Home Assistant avec Zigbee2MQTT

Comme pour toute utilisation avec Zigbee2MQTT nous vous conseillons de vérifier la compatibilité des produits sur le site zigbee2MQTT. L’équipement est intégré par Zigbee2MQTT.

Pour cet article nous utilisons une box NABU CASA Home Assistant Green et Zigbee2MQTT.

Notre configuration est la suivante

Passons maintenant à l’appairage de notre équipement. Il faut lancer l’inclusion en cliquant sur le bouton « Tous ».

Un décompte de 4 minutes se lance et le symbole du signal passe en vert

Pour inclure l’équipement appuyez sur le bouton d’appairage l’équipement en appuyant deux fois sur le bouton CAL pour lancer l’inclusion sous le protocole Zigbee, le voyant se mettra à clignoter en bleu

L’équipement s’inclut dans le réseau très rapidement

Une fois l’équipement ajouté au système, il nous suffit maintenant d’arrêter le processus d’inclusion en appuyant sur le bouton « Tous », le symbole du signal passera en rouge

L’équipement est disponible dans la zone « Appareils », il est possible de renommer simplement en cliquant sur l’icône bleu, reconfigurer avec l’icône orange et le supprimer avec l’icône rouge.

En cliquant sur le nom de l’équipement nous accédons aux informations de celui-ci avec l’onglet « A propos » nous permettant d’avoir un résumé.

L’onglet « Expositions » nous permet de visualiser les valeurs et commandes disponibles.

L’onglet « Lier » permettant de lier / délier l’équipement (binding).

L’onglet « Rapports » permettant de générer des rapports.

L’onglet « Paramètres » pour paramétrer l’équipement.

L’onglet « Paramètres spécifiques » pour gérer les décalages des valeurs et/ou états.

L’onglet « Etat » permet de voir l’état actuel de l’équipement.

L’onglet « Clusters » permettant de visualiser les groupes de fonctionnalités.

L’onglet « Groupes ».

L’onglet « Scène ».

L’onglet « Console de développement ».

L’onglet « Docs » permettant d’accéder a la documentation Zigbee2MQTT

L’équipement apparait comme ci-dessous sur le tableau de bord Zigbee2MQTT.

L’équipement est intégré dans la partie MQTT, nous le retrouvons sous cette forme

L’équipement est exploitable sur Home Assistant, voici un exemple d’utilisation sur le tableau de bord

En utilisant quelques éléments comme Météo France et Compass Card disponible depuis HACS nous obtenons un meilleur résultat

Intégration sur Jeedom avec le plugin officiel JeeZigbee

Dans cette présentation, nous avons utilisé une box Jeedom Luna 4G avec le plugin JeeZigbee officiel Jeedom utilisant Zigbee2MQTT. L’intégration fonctionne également avec la box Jeedom ATLAS un dongle Zigbee.

Notre configuration est la suivante

Pour inclure cet équipement connecté Zigbee il faudra aller dans Plugin>Protocole domotique>JeeZigbee.

Puis vous arriverez dans l’interface du plugin JeeZigbee, cliquez sur « Mode inclusion » pour lancer la procédure d’apprentissage du périphérique.

Le système vous demandera sur quel équipement Zigbee vous souhaitez inclure ; « Tout » correspond au contrôleur Zigbee ou bien Coordinateur correspond à un équipement proche de l’emplacement de notre module. Par défaut nous choisissons Tout, puis cliquez sur « OK ».

Le contrôleur passe en mode inclusion et vous signalera qu’il sera actif pendant 4 minutes.

Pour inclure l’équipement appuyez sur le bouton d’appairage ou réinitialisez ’équipement en appuyant deux fois sur le bouton CAL pour lancer l’inclusion sous le protocole Zigbee, le voyant se mettra à clignoter en bleu

Une fois la procédure d’inclusion réalisée, Jeedom vous dirigera vers la page dédiée à la configuration de l’équipement.

Dans l’onglet « Commandes » vous pouvez cocher les données que vous souhaitez afficher sur le tableau de bord.

Une fois la configuration appliquée, vous retrouvez les informations sur le tableau de bord.

Conclusion
