Nouvelle veilleuse Zigbee 3.0 multifonctions ThirdReality

La nouvelle veilleuse multifonctions 3 en 1 de THIRDREALITY utilise le protocole Zigbee 3.0 avec un capteur de mouvement, un capteur de luminosité et un éclairage RGB. Celle-ci est compatible avec Zigbee2MQTT, Google Home et Alexa, Apple Home, et d’autres systèmes domotiques. Découvrons là dans cette article.

Présentation de la veilleuse multifonctions Zigbee ThirdReality

Veilleuse multifonctions THIRDREALITY Zigbee 3-en-1 avec capteurs et éclairage RGB

La veilleuse multifonctions THIRDREALITY est un accessoire intelligent 3-en-1 conçu pour les environnements intérieurs. Elle combine une veilleuse RGB, un capteur de mouvement et un capteur de luminosité dans un seul appareil, tout en faisant office de répéteur Zigbee pour renforcer le réseau domotique.

Grâce à son design simple et élégant, elle s’intègre facilement à tous les styles d’intérieur. Elle répond rapidement aux mouvements et aux variations de luminosité ambiante, ce qui la rend idéale pour une utilisation dans les chambres, salles de bain, couloirs ou chambres de bébé. Elle peut également servir d’éclairage décoratif pour les fêtes et événements.

La luminosité est réglable de 1 à 100 % et un large choix de couleurs RGB est disponible afin d’adapter l’ambiance selon vos besoins. Lorsqu’elle est associée à d’autres appareils connectés, la veilleuse peut déclencher des automatisations basées sur le mouvement ou le niveau de lumière ambiante.

Un hub Zigbee est requis pour le fonctionnement et n’est pas inclus. L’intégration avec les assistants vocaux est possible via le Smart Bridge MZ1 (vendu séparément). L’appareil prend également en charge les mises à jour logicielles OTA.

Fonctions du produit Veilleuse THIRDREALITY

• Veilleuse RGB avec réglage de luminosité de 1 à 100 %
• Capteur de mouvement intégré
• Capteur de luminosité ambiante intégré
• Déclenchement d’automatisations domotiques via capteurs
• Répéteur Zigbee intégré
• Allumage et extinction automatiques selon le mouvement et la lumière
• Installation simple et utilisation en intérieur
• Mises à jour logicielles OTA

Caractéristiques techniques – THIRDREALITY 3RSNL02043Z

• Marque : THIRDREALITY
• Référence fabricant : 3RSNL02043Z
• Type : veilleuse multifonctions connectée
• Couleur : blanc
• Technologie de communication : Zigbee
• Protocole de connectivité : Zigbee
• Alimentation : fonctionnement sur secteur
• Piles requises : non
• Fonctions spéciales : capteur de mouvement, efficacité énergétique
• Dimensions : 6,35 x 4,06 x 6,6 cm
• Poids : 120 g
• Pays d’origine : Chine
• Indice de protection : non étanche
• Contenu de la livraison :
  • Veilleuse multifonctions
  • Adaptateur secteur
  • Manuel utilisateur

Compatibilités

• Écosystèmes domotiques :
  • Zigbee2MQTT
  • Apple Home
  • Google Home
  • Amazon Alexa
  • Samsung SmartThings
• Hub requis :
  • Hub Zigbee compatible
  • Smart Bridge MZ1 (vendu séparément)

Le manuel est disponible ici

Découverte de la veilleuse multifonctions Zigbee ThirdReality

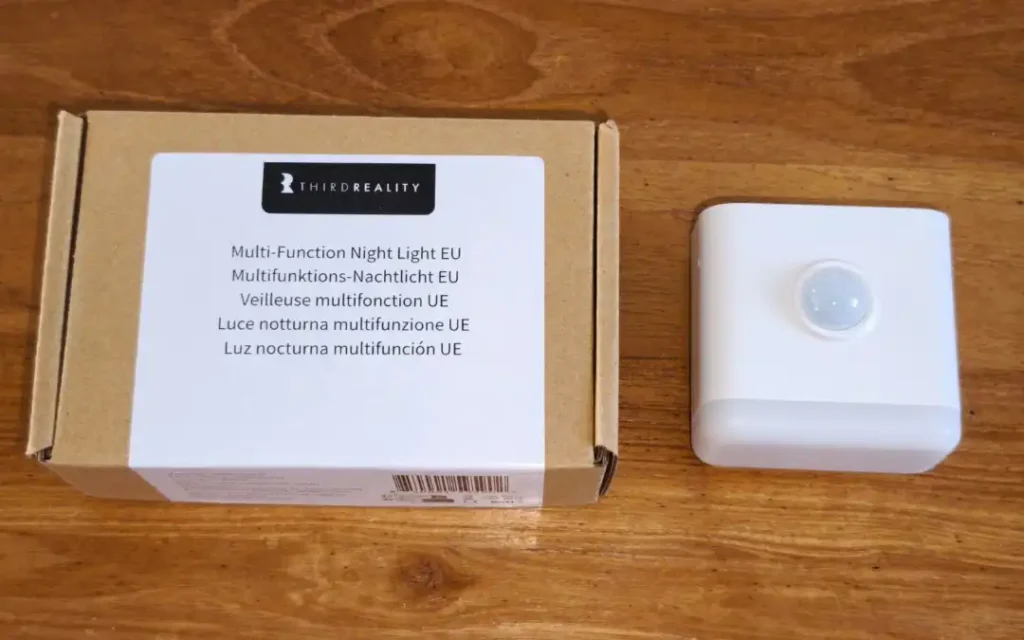

La veilleuse multifonctions est présentée dans un emballage simple, nous pouvons voir le nom de la marque et le modèle

En partie basse se trouvent les caractéristiques techniques, normes et codes barres

A l’arrière nous voyons le lieu de fabrication

La veilleuse est de forme rectangulaire, elle possède un détecteur de mouvement et de luminosité. Celle-ci est livrée avec un adaptateur secteur/USB-A

La partie haute ne possède pas de commande

Ni le premier côté

A l’arrière nous voyons l’emplacement pour l’adaptateur secteur/USB-A ainsi que les caractéristiques

En partie basse se trouve la led RGB

Sur le deuxième côté se trouve l’accès au bouton de réinitialisation

L’adaptateur secteur/USB-A est très petit et bien pensé pour un branchement simple sur la veilleuse

Le voici monté sur la veilleuse, la taille est optimisée pour un encombrement minimal sur une prise électrique

Cette veilleuse multifonctions est livrée avec un manuel d’utilisation multilingue

La veilleuse peut être branché avec la led RGB dirigée vers le haut ou vers le bas. Voici quelques exemples de couleurs

Intégration sur Home Assistant avec Zigbee2MQTT

Comme pour toute utilisation avec Zigbee2MQTT nous vous conseillons de vérifier la compatibilité des produits sur le site zigbee2MQTT. L’équipement est intégré par Zigbee2MQTT.

Pour cet article nous utilisons une box NABU CASA Home Assistant Green et Zigbee2MQTT.

Notre configuration est la suivante

Passons maintenant à l’appairage de notre équipement. Il faut lancer l’inclusion en cliquant sur le bouton « Tous ».

Un décompte de 4 minutes se lance et le symbole du signal passe en vert

Pour inclure l’équipement appuyez sur le bouton d’appairage l’équipement pendant 5 secondes pour lancer l’inclusion, le voyant se mettra à clignoter

L’équipement s’inclut dans le réseau très rapidement

Une fois l’équipement ajouté au système, il nous suffit maintenant d’arrêter le processus d’inclusion en appuyant sur le bouton « Tous », le symbole du signal passera en rouge

L’équipement est disponible dans la zone « Appareils », il est possible de renommer simplement en cliquant sur l’icône bleu, reconfigurer avec l’icône orange et le supprimer avec l’icône rouge.

En cliquant sur le nom de l’équipement nous accédons aux informations de celui-ci avec l’onglet « A propos » nous permettant d’avoir un résumé.

L’onglet « Expositions » nous permet de visualiser les valeurs et commandes disponibles.

L’onglet « Lier » permettant de lier / délier l’équipement (binding).

L’onglet « Rapports » permettant de générer des rapports.

L’onglet « Paramètres » pour paramétrer l’équipement.

L’onglet « Paramètres spécifiques » pour gérer les décalages des valeurs et/ou états.

L’onglet « Etat » permet de voir l’état actuel de l’équipement.

L’onglet « Clusters » permettant de visualiser les groupes de fonctionnalités.

L’onglet « Groupes ».

L’onglet « Scène ».

L’onglet « Console de développement ».

L’onglet « Docs » permettant d’accéder a la documentation Zigbee2MQTT

L’équipement apparait comme ci-dessous sur le tableau de bord Zigbee2MQTT.

L’équipement est intégré dans la partie MQTT, nous le retrouvons sous cette forme

L’équipement est exploitable sur Home Assistant, voici un exemple d’utilisation sur le tableau de bord

Intégration sur Jeedom avec le plugin officiel JeeZigbee

Dans cette présentation, nous avons utilisé une box Jeedom Luna 4G avec le plugin JeeZigbee officiel Jeedom utilisant Zigbee2MQTT. L’intégration fonctionne également avec la box Jeedom ATLAS un dongle Zigbee.

Notre configuration est la suivante

Pour inclure cet équipement connecté Zigbee il faudra aller dans Plugin>Protocole domotique>JeeZigbee.

Puis vous arriverez dans l’interface du plugin JeeZigbee, cliquez sur « Mode inclusion » pour lancer la procédure d’apprentissage du périphérique.

Le système vous demandera sur quel équipement Zigbee vous souhaitez inclure ; « Tout » correspond au contrôleur Zigbee ou bien Coordinateur correspond à un équipement proche de l’emplacement de notre module. Par défaut nous choisissons Tout, puis cliquez sur « OK ».

Le contrôleur passe en mode inclusion et vous signalera qu’il sera actif pendant 4 minutes.

Pour inclure l’équipement appuyez sur le bouton d’appairage ou réinitialisez l’équipement pendant 5 secondes pour lancer l’inclusion sous le protocole Zigbee, le voyant se mettra à clignoter

Une fois la procédure d’inclusion réalisée, Jeedom vous dirigera vers la page dédiée à la configuration de l’équipement.

Dans l’onglet « Commandes » vous pouvez cocher les données que vous souhaitez afficher sur le tableau de bord.

Une fois la configuration appliquée, vous retrouvez les informations sur le tableau de bord.

Conclusion
