Découverte du détecteur d’ouverture et température Zigbee 3.0 FRIENT

Le détecteur d’ouverture FRIENT permet de connaître l’état de votre porte ou fenêtre ainsi que la température du logement en temps réel. Il est équipé de piles standard AAA permettant une autonomie de 9 ans.

Présentation du détecteur d’ouverture et température Frient

Le détecteur d’ouverture est conçu pour surveiller les portes et les fenêtres de votre domicile. Vous permettant de vous alerter si vous avez oublié de fermer une fenêtre ou vous prévenir si quelqu’un entre chez vous lorsque vous êtes absent.

Vous pouvez partir en vacance sans vous soucier de la sécurité de votre domicile pendant votre absence.

Le détecteur FRIENT s’installe sur une porte ou une fenêtre, et commencera à suivre l’état de celle-ci quand elle est ouverte ou fermée. Le capteur de température intégré au détecteur vous indiquera la température de votre domicile.

De cette façon, vous pouvez vous assurer que vos enfants sont bien rentrés de l’école et suivre la température ambiante de la pièce. ou vérifier à quelle fréquence votre grand-mère âgée quitte la maison. Grâce à la longue durée de vie de la batterie du détecteur FRIENT, vous pouvez être sûr que votre maison est toujours sous surveillance.

FONCTIONS :

• Détecteur d’ouverture
• Assurer la sécurité de votre maison
• Surveillance porte/fenêtre ouverte/fermée
• Surveillance de la température

CARACTERISTIQUES TECHNIQUES :

• Protocole de communication: Zigbee 3.0
• Batterie: 2 x AAA, échangeables
• Autonomie de la batterie: 9 ans d’autonomie de la batterie, lors d’un rapport toutes les 2 minutes
• Le niveau de batterie et l’avertissement de batterie faible peuvent être signalés
• Classe IP: IP40
• Température de fonctionnement 0 à +50°C
• Humidité relative 5% – 85%, sans condensation
• Couleur: Blanc
• Spécifications du capteur de détection : Magnétique: 0,1 – 1,0 cm
• Sensibilité: -98 dBm
• Puissance de sortie: +8 dBm
• Spécifications du capteur de température:
  • Plage: 0 à + 50 ° C
  • Résolution: 0,1 ° C (précision ± 0,5 ° C)
• Dimensions:
  • Capteur: 76 x 26 x 17 mm
  • Aimant: 30 x 12 x 9 mm
• Certifications : Conforme aux directives CE, RoHS et REACH

Déballage du détecteur d’ouverture et température Frient

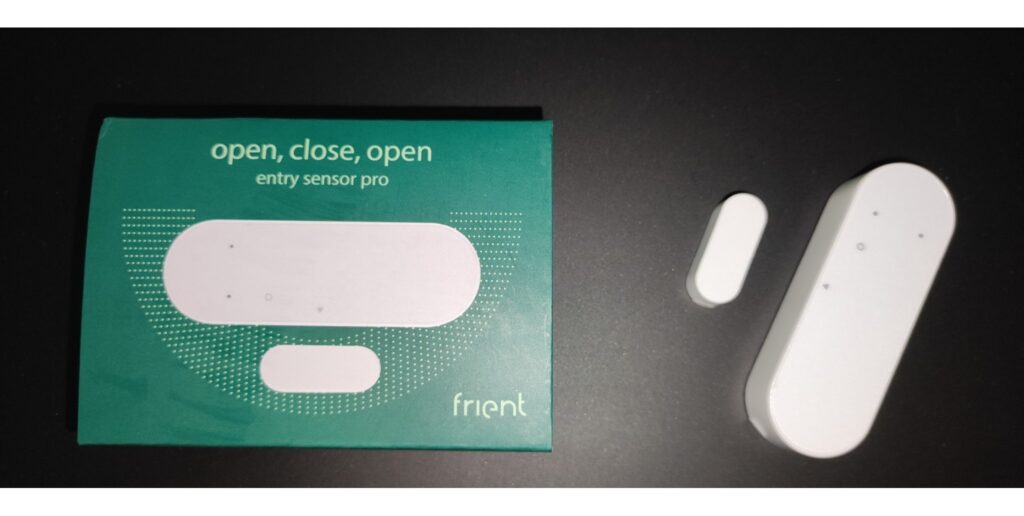

Le détecteur d’ouverture Frient est présenté dans un emballage vert, une photo montre le détecteur avec la fonction et la marque Frient.

Sur le côté nous retrouvons le détecteur d’ouverture vu de côté et la marque.

Sur le dessous se trouve un descriptif du fonctionnement du détecteur et le protocole et les plateformes compatibles.

Le deuxième côté de la boite nous montre la marque, le numéro de série, la référence du modèle, un QR Code et le code barre du détecteur.

Le détecteur d’ouverture est fourni avec tous les accessoires permettant son installation comme les deux piles AAA, les adhésifs doubles faces déjà positionnés sur la partie fixe et sur la partie mobile et les manuels d’utilisation.

Le détecteur d’ouverture est de taille moyenne, les dimensions du capteur sont de 76 x 26 x 17 mm et l’aimant mesure 30 x 12 x 9 mm.

Vu de côté l’aimant est plus petit que le détecteur ce qui permettra de l’installer sur des montants de porte ou fenêtre plus épais que la partie mobile.

A l’arrière les adhésifs double faces sont déjà présents pour facilité la fixation de l’équipement.

Le couvercle s’ouvre facilement, à l’intérieur nous voyons le compartiment batterie et le capteur permettant la détection d’ouverture. La partie fixe est percée dans le cas où vous souhaitez fixer définitivement le détecteur d’ouverture avec des vis.

Le détecteur d’ouverture possède un symbole vous permettant de visualiser le côté sur lequel il faudra aligner l’aimant.

Nous vous conseillons de lire le manuel d’utilisation disponible ici avant de procéder à l’installation du détecteur d’ouverture.

Intégration dans Jeedom

Pour ce test nous avons utilisé le dongle Zigbee Popp compatible avec le plugin Zigbee officiel Jeedom. L’intégration fonctionne également avec la box Jeedom ATLAS version Zigbee.

Pour inclure cet équipement connecté Zigbee il faudra aller dans Plugin>Protocole domotique>Zigbee

Puis vous arriverez dans l’interface du plugin Zigbee, cliquez sur « Mode inclusion » pour lancer la procédure d’apprentissage du périphérique.

Le système vous demandera sur quel contrôleur Zigbee vous souhaitez inclure, notre contrôleur se nomme « CtrZigbeePopp », puis cliquez sur « OK »

Le contrôleur Zigbee passe en mode inclusion et vous signalera qu’il sera actif pendant 3 minutes.

Insérez les piles AAA dans le détecteur, le voyant LED se mettra à clignoter en rouge pour indique la recherche du réseau Zigbee pour une durée maximum de 15 minutes.

Lorsque le voyant s’arrête, la procédure a réussi et le détecteur est inclus dans votre réseau.

Une fois la procédure d’inclusion réalisée, Jeedom vous dirigera vers la page dédiée à la configuration de l’équipement.

Si le matériel n’est pas reconnu il vous faudra le chercher dans les menus déroulants puis sauvegarder.

Il faudra recréer les commandes si celles-ci ne se sont pas mises à jour, sauvegarder, puis cliquer sur la touche « Commandes » ou vous pourrez voir les différentes informations concernant les retours d’états.

Une fois la configuration appliquée et les commandes créées, l’utilisation sur Jeedom est simple et le détecteur d’ouverture Frient est prêt. La remontée de l’état ouvert/fermé et la température sont exploitables dans vos scenarii.

Voici le détecteur d’ouverture en situation a son état fenêtre fermée.

Et ici à son état fenêtre ouverte.

Le détecteur d’ouverture existe dans une version sans capteur de température intégré que vous trouverez ci-dessous.
