Le nouveau capteur de mouvements Zigbee 3.0 THIRDREALITY R1 de la marque THIRDREALITY est très intéressant, celui-ci dispose d’une détection de mouvements avec un réglage de sensibilité. Il vous permettra de recevoir des alertes en temps réel et automatisations domotiques via hub Zigbee compatible comme Jeedom, Home Assistant et autres plateformes.
Sommaire
Présentation du capteur de mouvements Zigbee THIRDREALITY Motion Sensor R1
Le THIRDREALITY Motion Sensor R1 est un capteur de mouvements Zigbee 3.0 conçu pour renforcer la sécurité et l’automatisation de la maison connectée. Il détecte avec précision les mouvements humains en temps réel, sans être perturbé par la chaleur ou la lumière du soleil, garantissant ainsi des alertes fiables et pertinentes.
Grâce à sa sensibilité réglable directement sur l’appareil, la portée de détection peut être ajustée manuellement de 1,5 à 9,5 mètres, sans passer par une application mobile. Alimenté par trois piles AA, il offre jusqu’à 3 ans d’autonomie en usage normal, permettant une installation flexible sans contrainte de câblage.
Compatible avec de nombreux hubs Zigbee, le Motion Sensor R1 permet de créer des automatisations personnalisées telles que l’allumage automatique de l’éclairage, l’envoi de notifications ou l’optimisation de la consommation énergétique. Avec un hub compatible requis, il s’intègre facilement dans un écosystème domotique existant.
Fonctions du capteur de mouvements THIRDREALITY Motion Sensor R1
- Détection de mouvement en temps réel
- Sensibilité réglable manuellement
- Portée de détection ajustable de 1,5 à 9,5 m
- Alertes instantanées via hub compatible
- Déclenchement de scénarios domotiques
- Installation sans fil grâce à l’alimentation par piles
- Autonomie longue durée jusqu’à 3 ans
- Support des mises à jour OTA via hub compatible
Caractéristiques techniques THIRDREALITY Motion Sensor R1
- Marque : THIRDREALITY
- Modèle : Motion Sensor R1
- Protocole de communication : Zigbee 3.0
- Alimentation : 3 piles AA (incluses)
- Autonomie : jusqu’à 3 ans (usage typique)
- Portée de détection : 1,5 à 9,5 m (réglable)
- Type de détection : mouvement humain
- Couleur : blanc
- Type de montage : pose libre ou fixation murale
- Dimensions : 6,50 x 6,50 x 3,00 cm
- Poids : 136 g

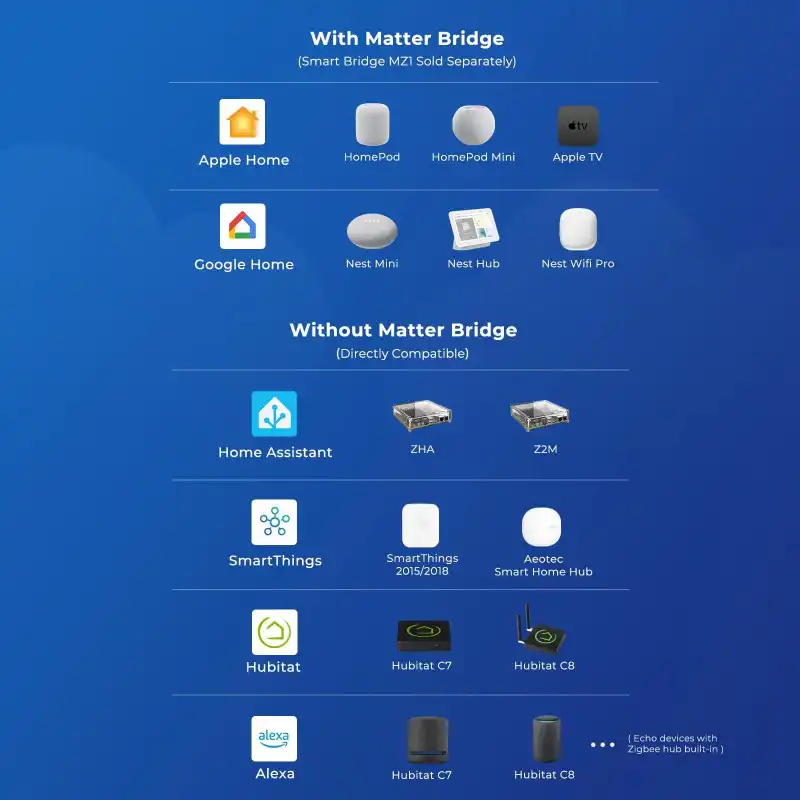

Compatibilités avec les différents systèmes de domotiques
Hubs Zigbee compatibles
- Amazon Echo avec hub Zigbee intégré (Echo 4e génération, Echo Plus 1re et 2e génération, Echo Studio)
- Echo Show 8 (3e génération)
- Echo Show 10 (2e et 3e génération)
- Echo Hub
- Eero 6 / Eero Pro 6
- Home Assistant
- SmartThings (2015 / 2018)
- Aeotec
- Hubitat
- Homey Bridge
- Homey Pro
- Third Reality Hub Gen2 Plus
- Assistants vocaux (via hub compatible) :
- Google Home
- Amazon Alexa
- Apple Home (via Smart Bridge MZ1)
Le lien vers le manuel est disponible ici
Découverte du capteur de mouvements THIRDREALITY Motion Sensor R1

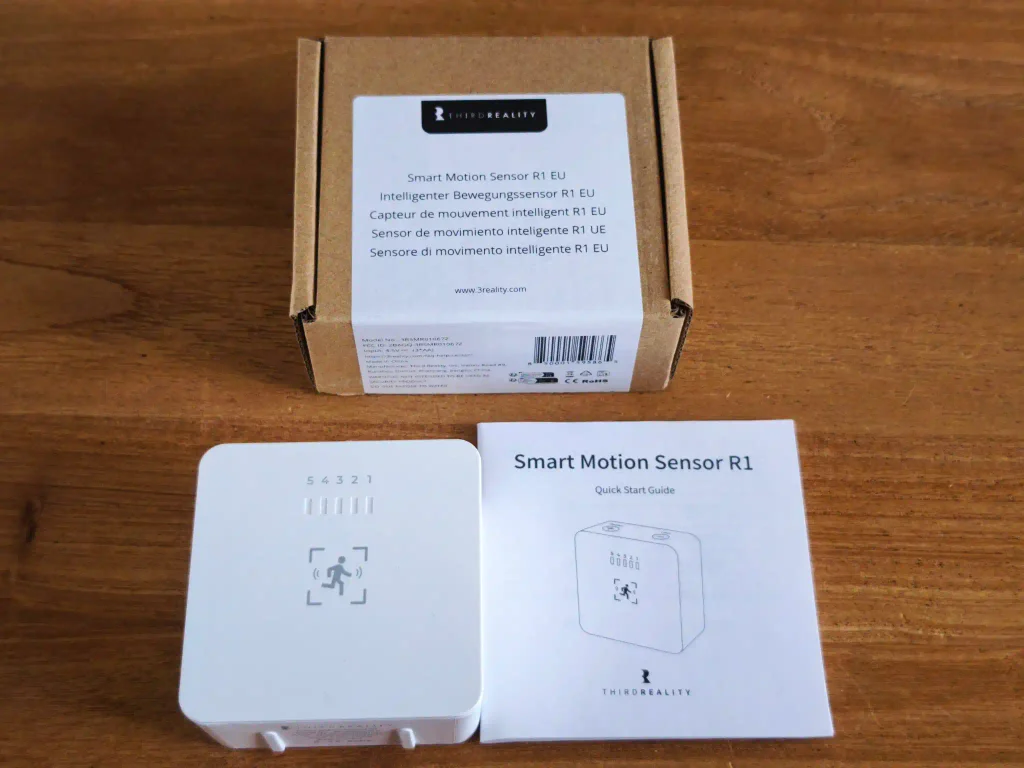

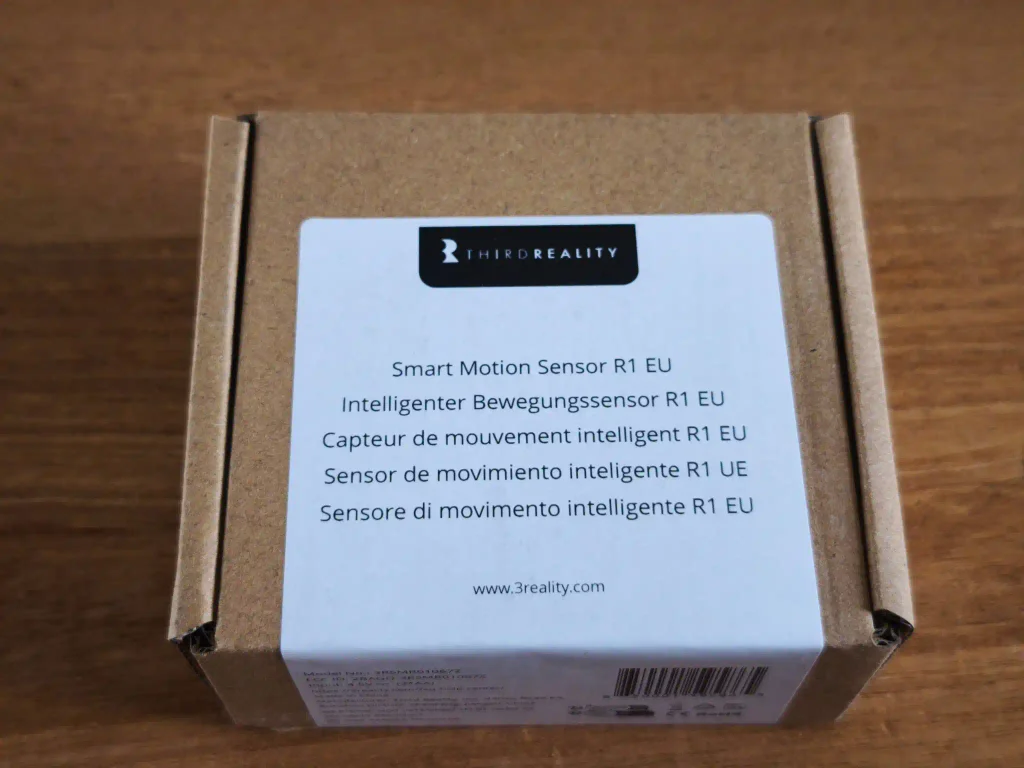

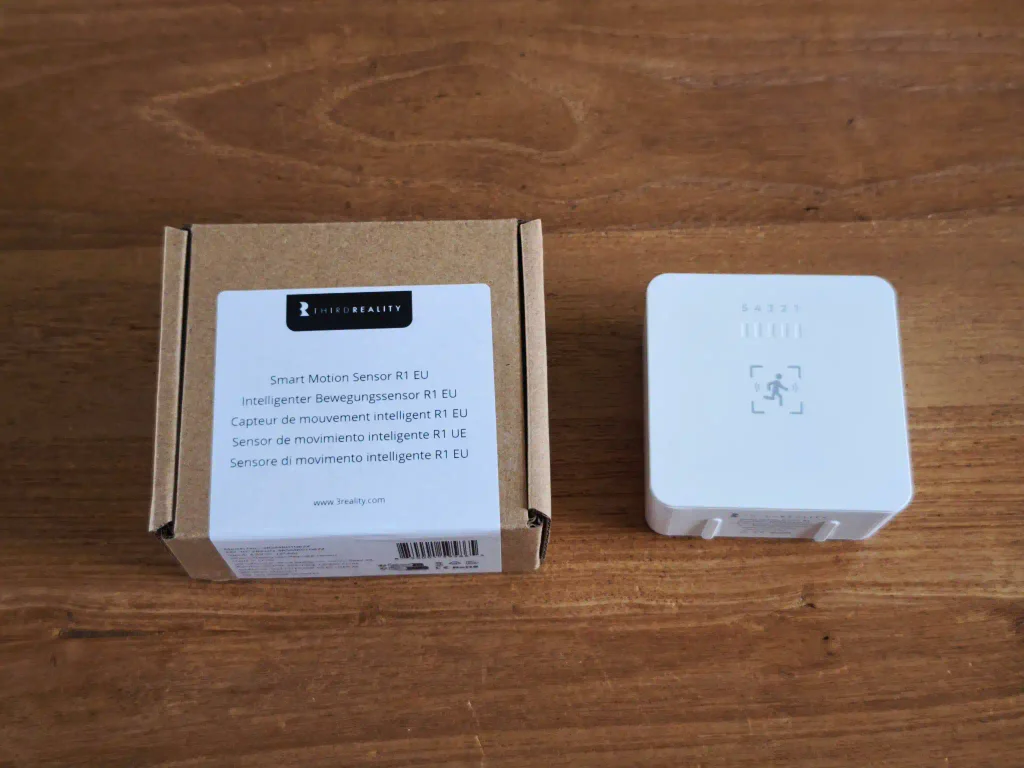

Le capteur de mouvements ThirdReality R1 est présenté dans un emballage en carton avec une étiquette indiquant la marque ThirdReality, le nom de l’équipement et le site du fabricant
En partie basse nous voyons le numéro du modèle et les caractéristiques de celui-ci

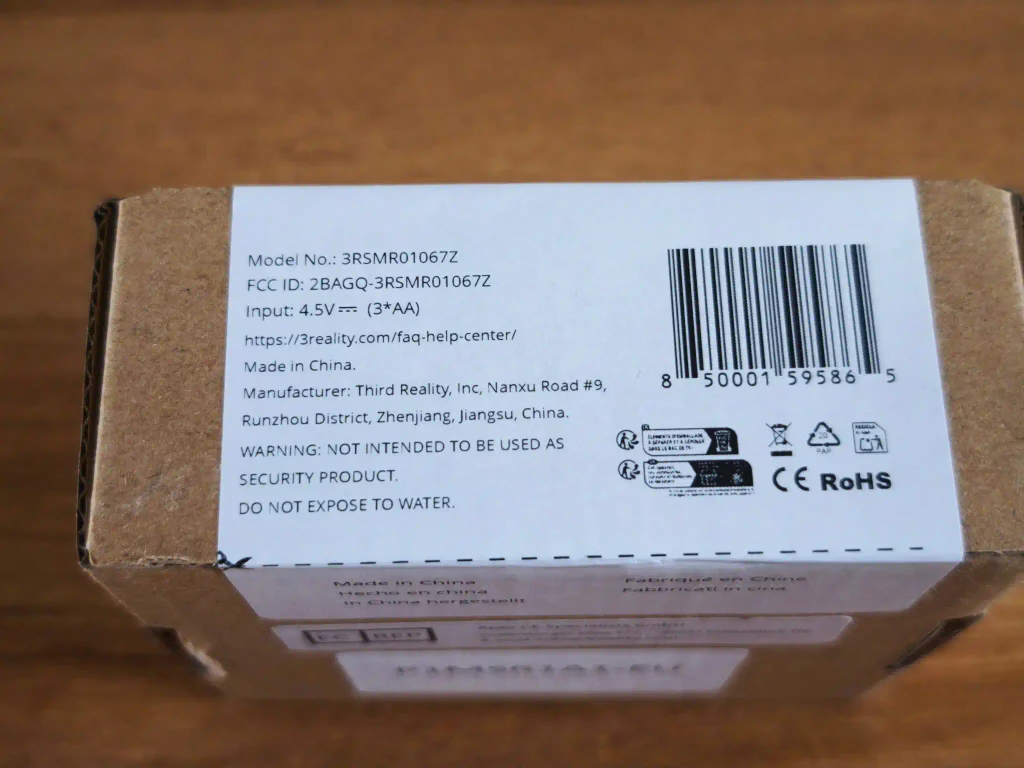

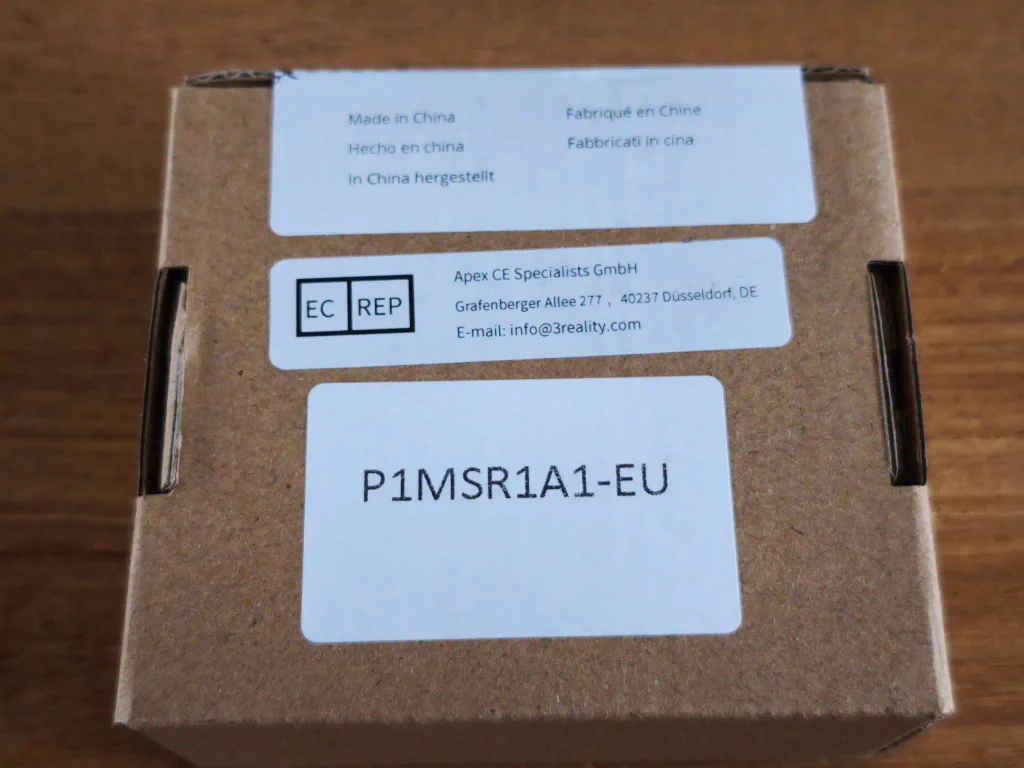

A l’arrière se trouve la référence du produit, les adresses et lieu de fabrication
Le capteur de mouvements est blanc et de forme carrée

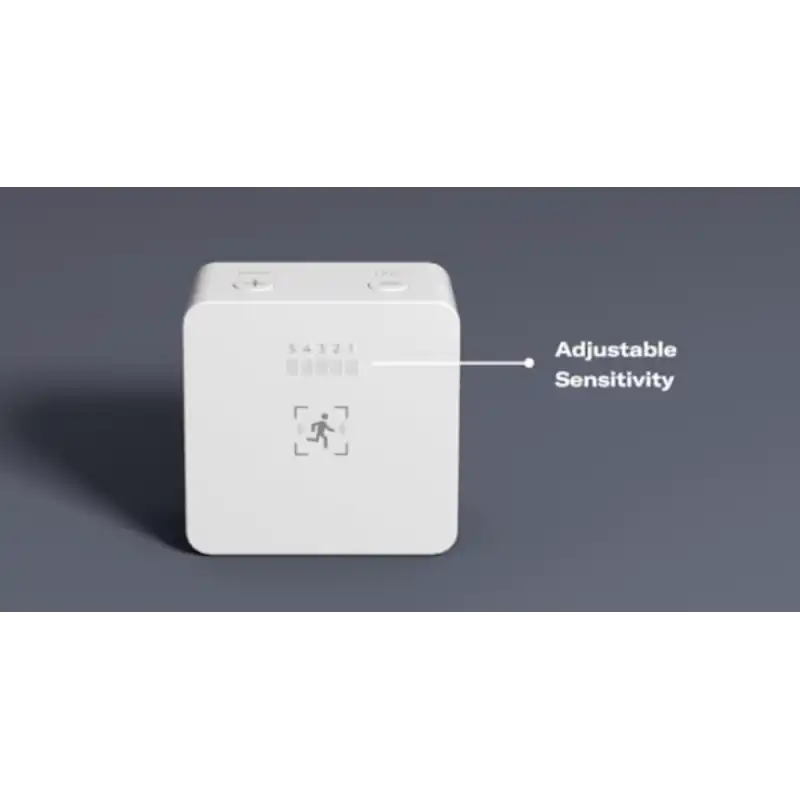

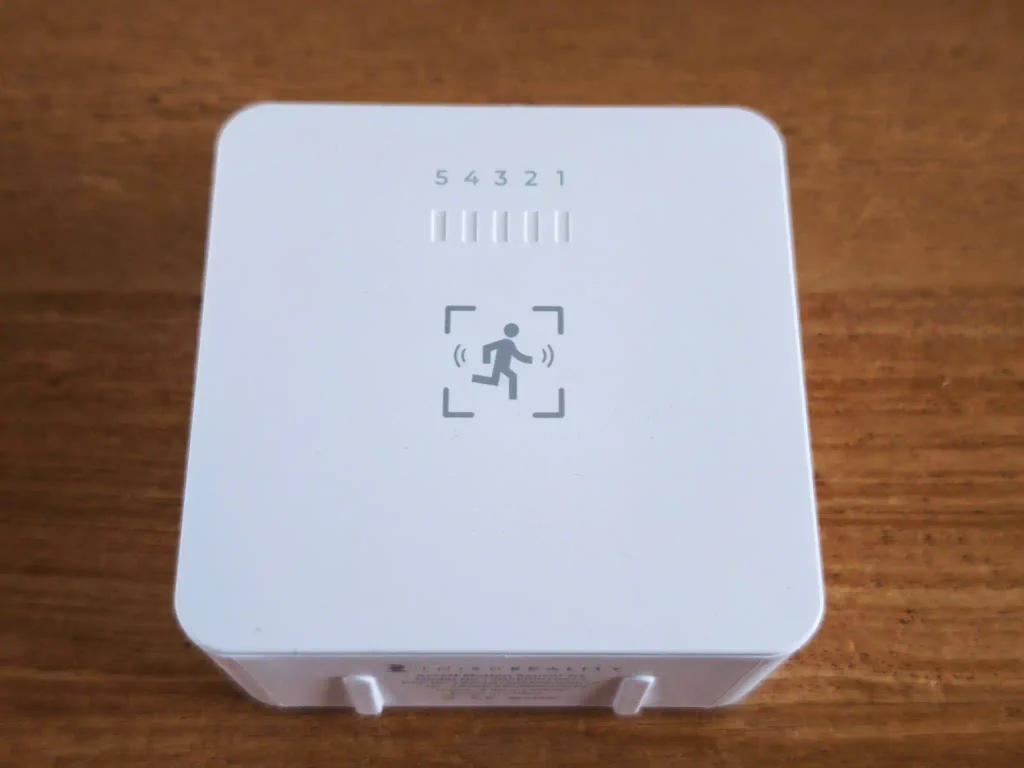

En face avant celui-ci possède une rangée de voyants leds rouge indiquant la distance de détection de mouvements et au centre un symbole indiquant que c’est un capteur de mouvements

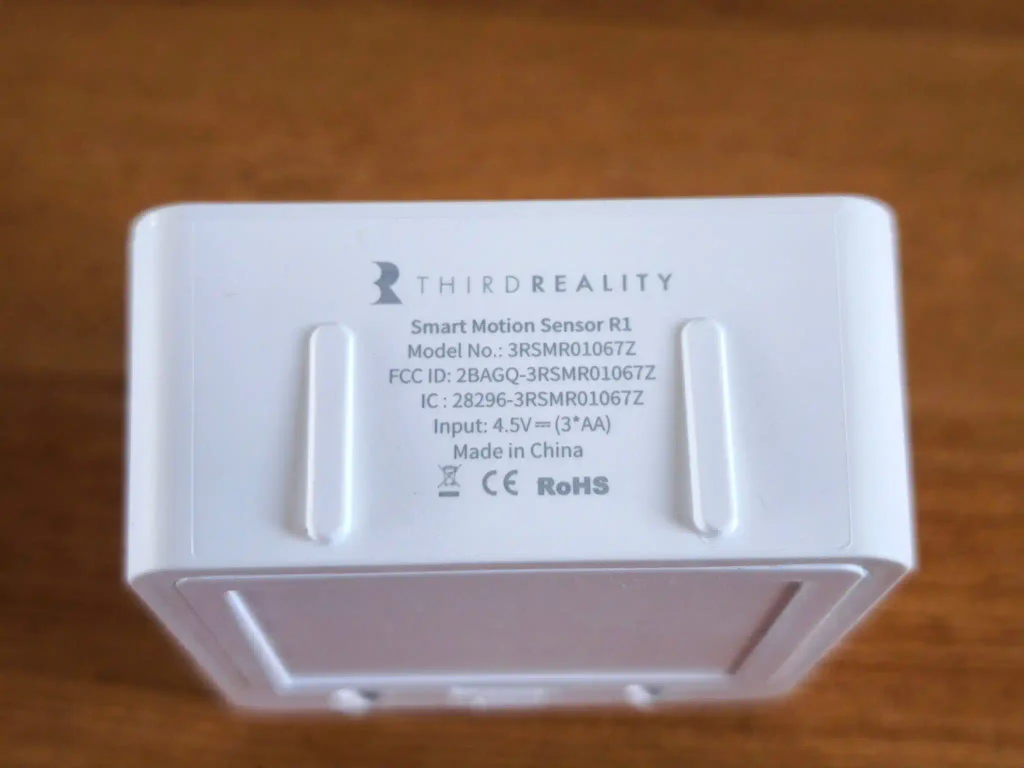

Dessous nous voyons les pieds du capteur et les informations et quelques caractéristiques de celui-ci

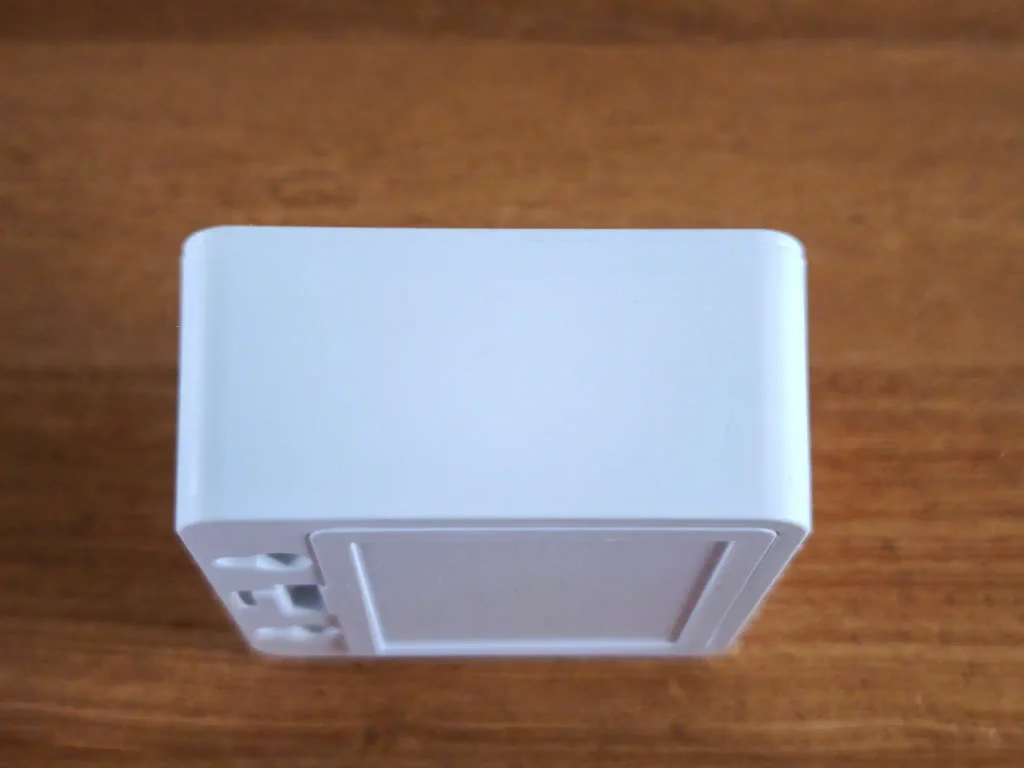

Le premier côte ne possède aucune information ou commande

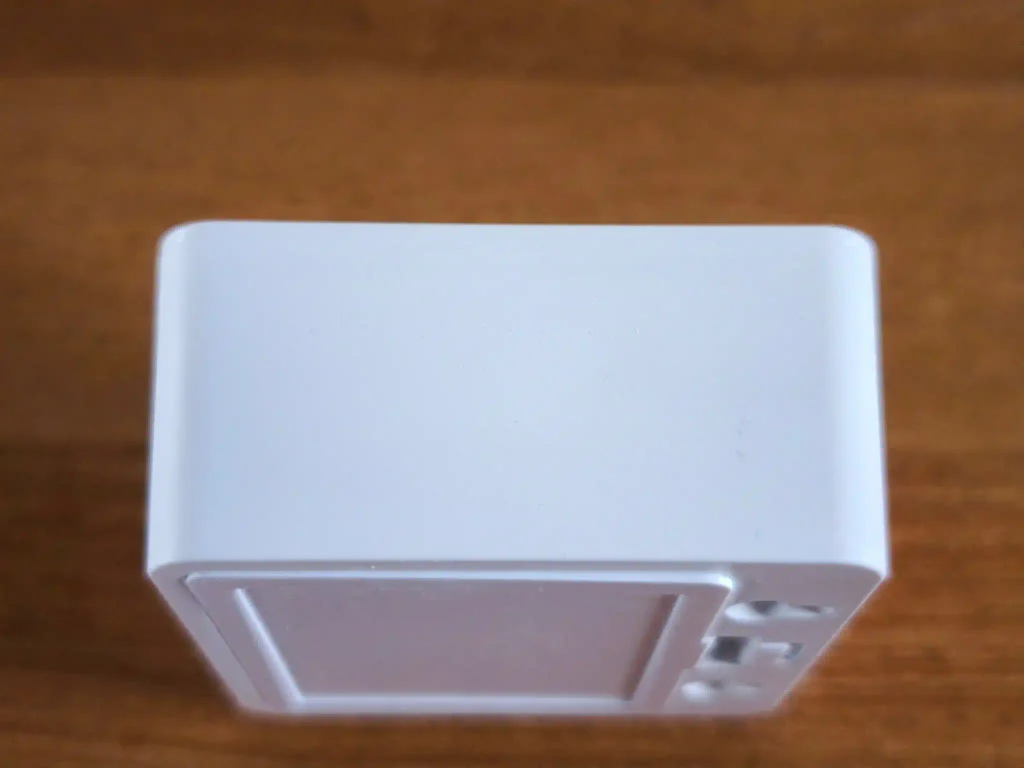

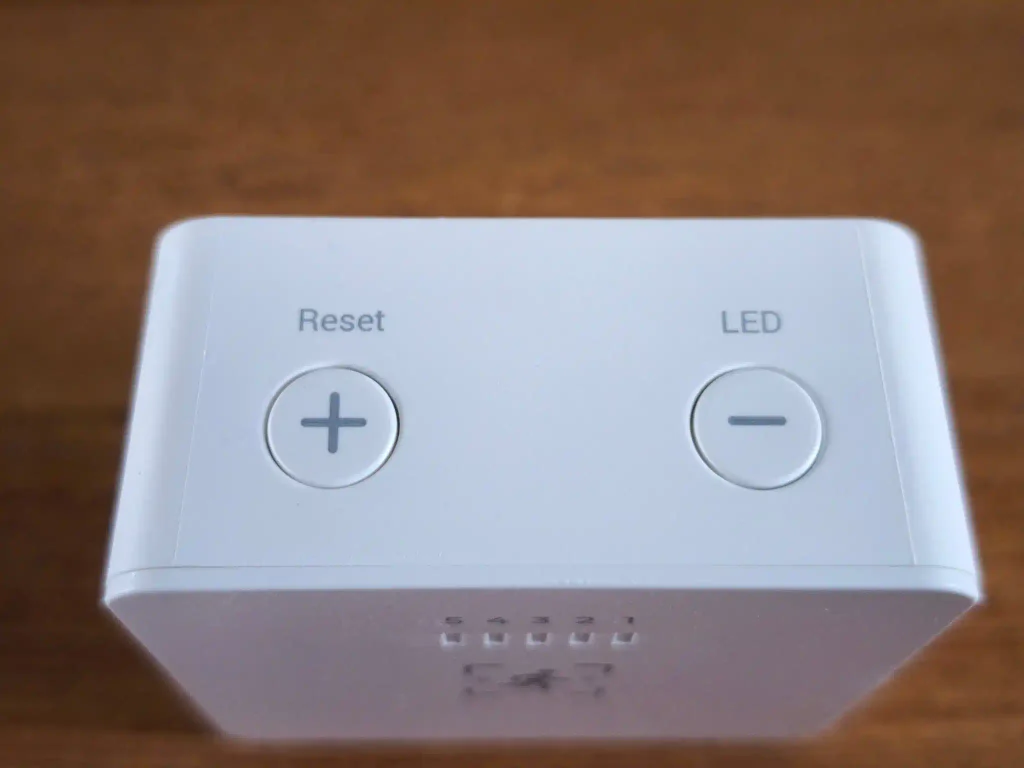

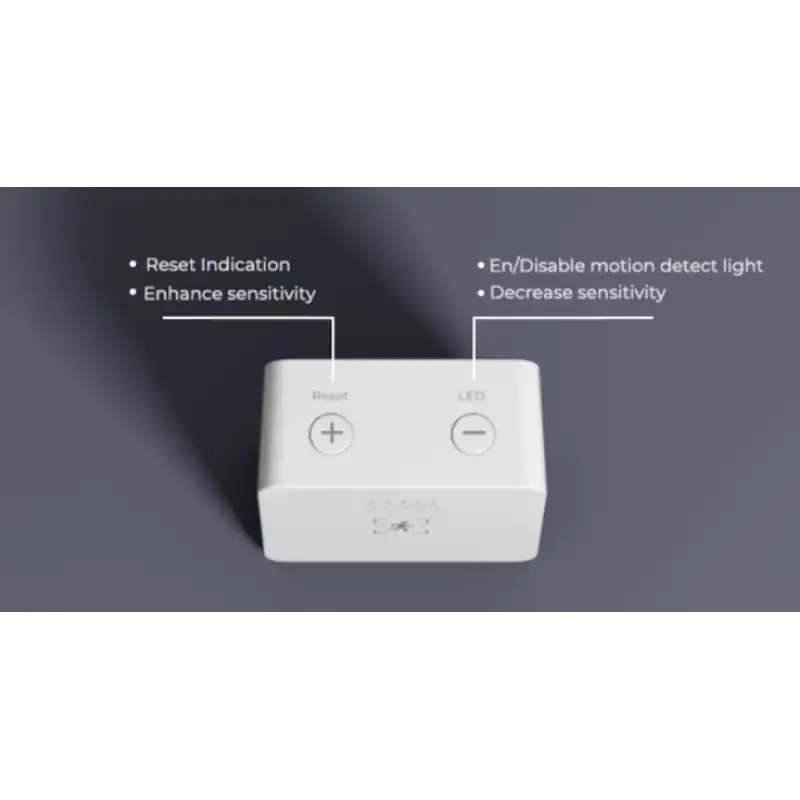

En partie haute celui-ci possède deux boutons permettant l’appairage/remise en configuration d’usine, le réglage de la distance de détection de mouvement et l’activation/désactivation des voyants leds
Le deuxième côté est identique au premier

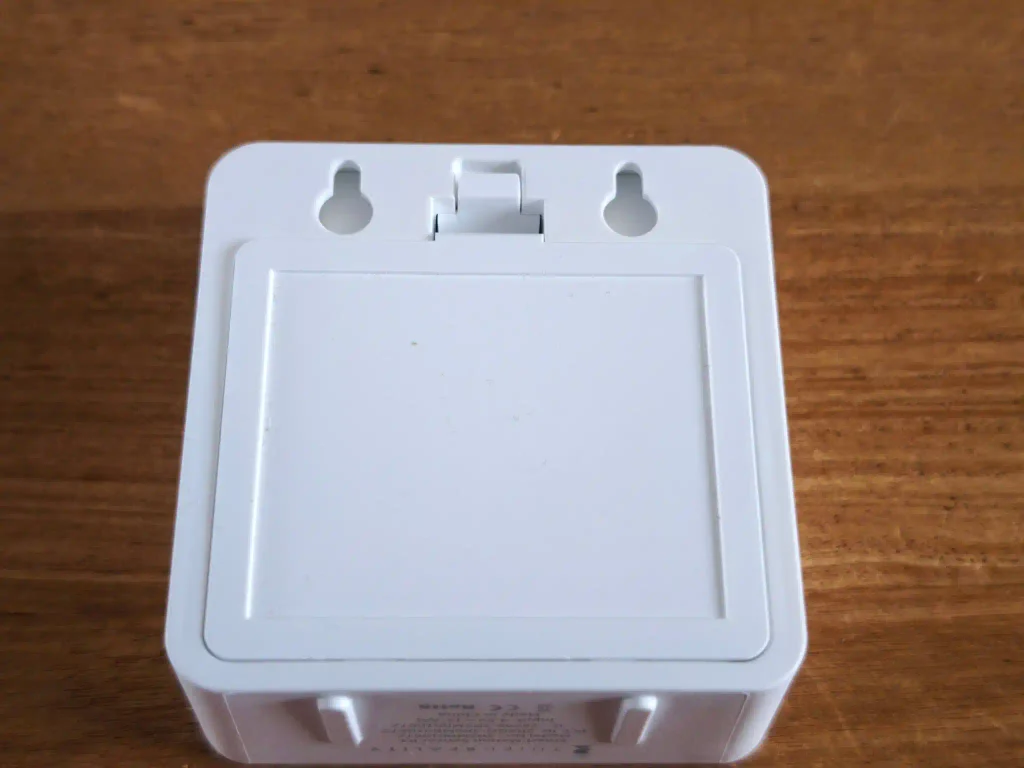

A l’arrière du capteur de mouvement se trouve les deux trous de fixation murale et la trappe d’accès au compartiment piles

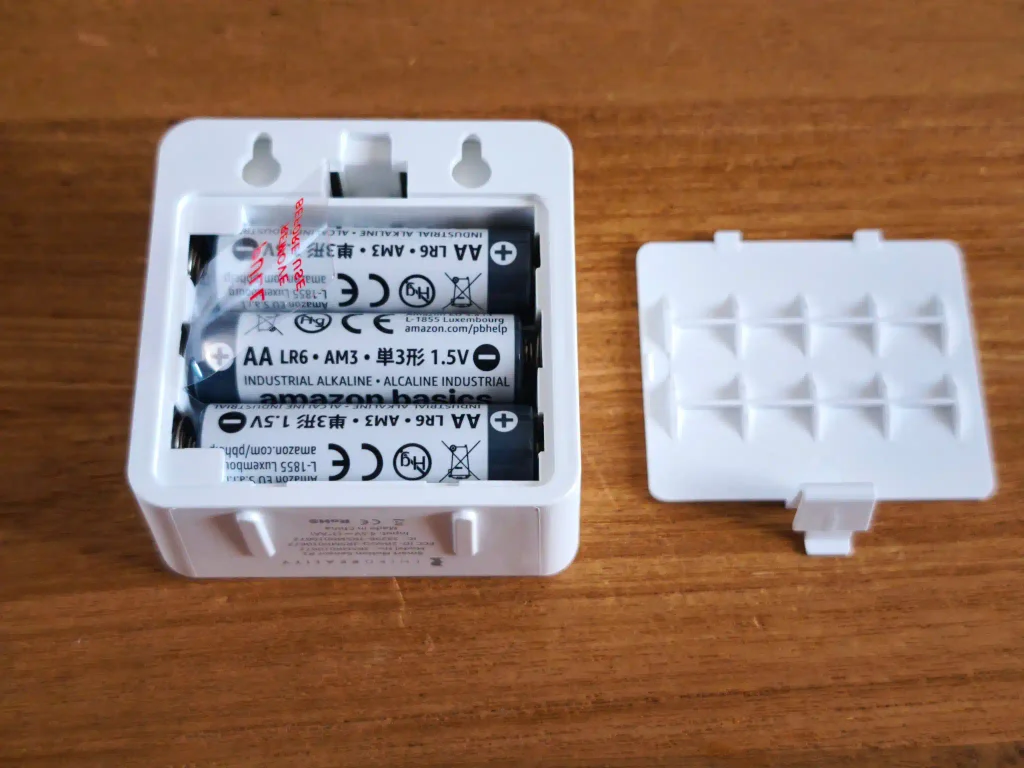

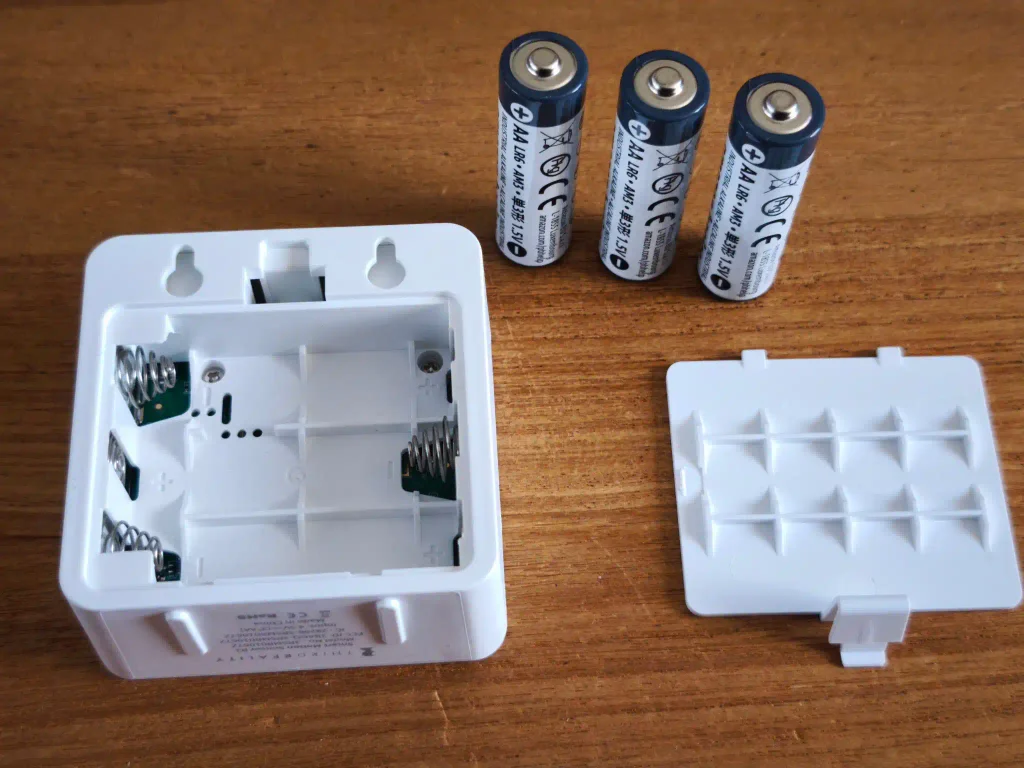

Le capteur est fourni avec trois piles au format AA avec une languette plastique a retirer pour alimenter le capteur
Le capteur de mouvement est fourni avec un manuel d’utilisation multilangues
Intégration sur Home Assistant avec Zigbee2MQTT
Comme pour toute utilisation avec Zigbee2MQTT nous vous conseillons de vérifier la compatibilité des produits sur le site zigbee2MQTT. Le module est intégré par Zigbee2MQTT.

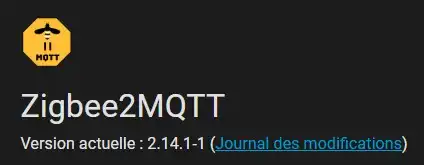

Pour cet article nous utilisons une box NABU CASA Home Assistant Green et Zigbee2MQTT.
Notre configuration est la suivante :
Passons maintenant à l’appairage de notre équipement. Il faut lancer l’inclusion en cliquant sur le bouton « Tous ».
Un décompte de 4 minutes se lance et le symbole du signal passe en vert
Pour inclure l’équipement appuyez sur le bouton d’appairage ou réinitialisez l’équipement en appuyant pendant 10 secondes sur le bouton d’appairage, le voyant se mettra à clignoter.
L’équipement s’inclut dans le réseau très rapidement
Une fois l’équipement ajouté au système, il nous suffit maintenant d’arrêter le processus d’inclusion en appuyant sur le bouton « Tous », le symbole du signal passera en rouge
L’équipement est disponible dans la zone « Appareils », il est possible de renommer simplement en cliquant sur l’icône bleu, reconfigurer avec l’icône orange et le supprimer avec l’icône rouge.

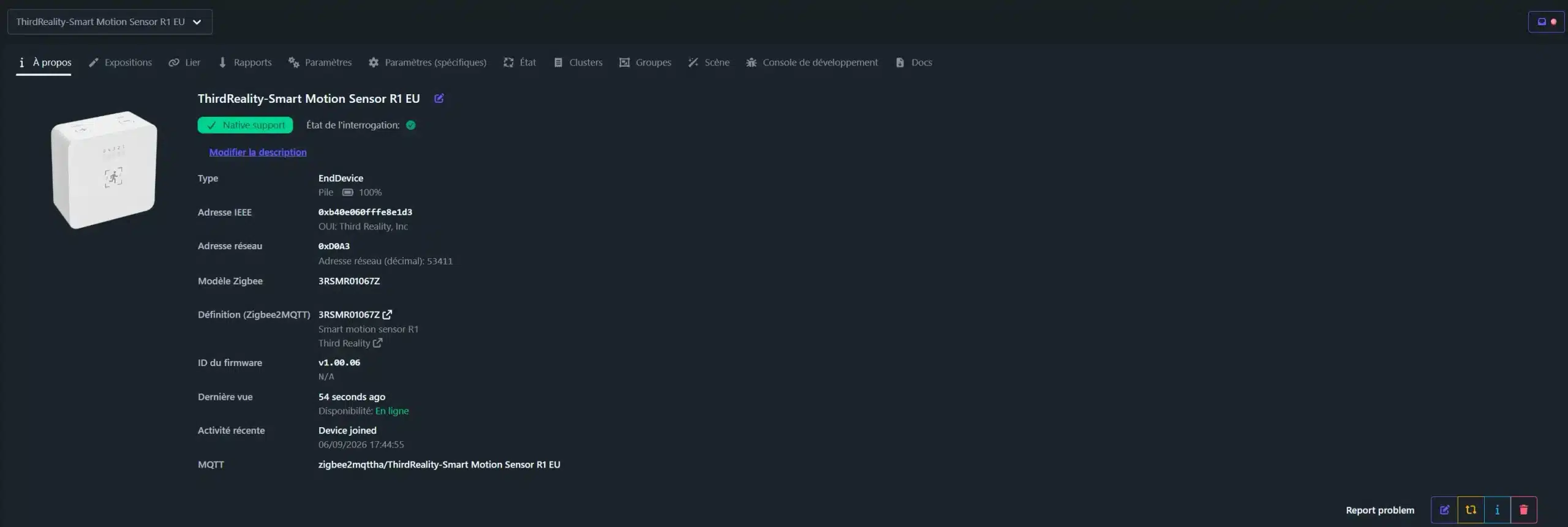

En cliquant sur le nom de l’équipement nous accédons aux informations de celui-ci avec l’onglet « A propos » nous permettant d’avoir un résumé.

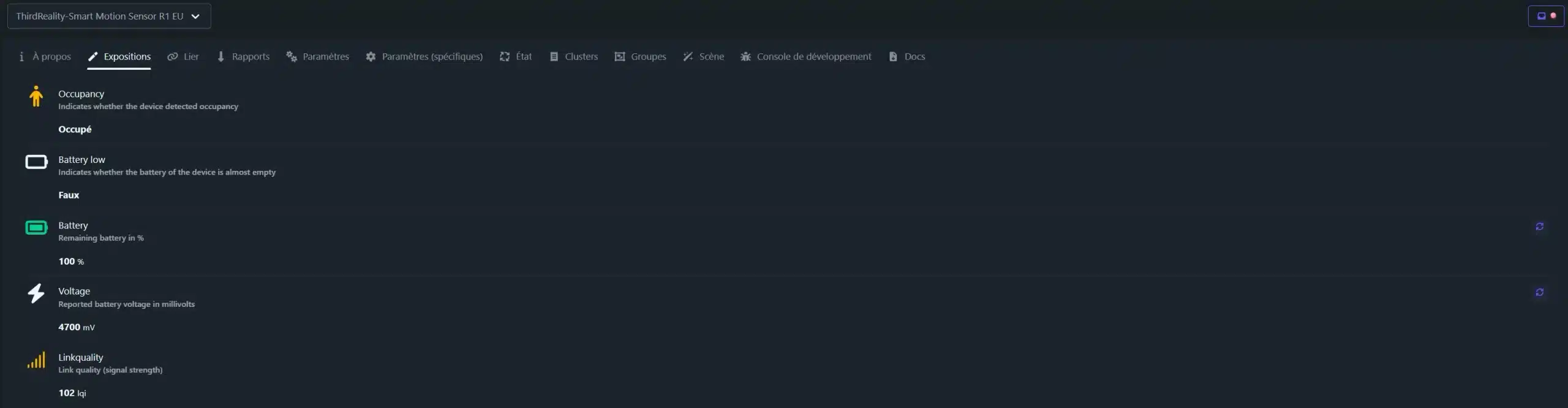

L’onglet « Expositions » nous permet de visualiser les valeurs et commandes disponibles.

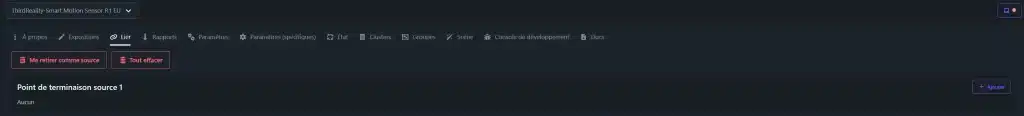

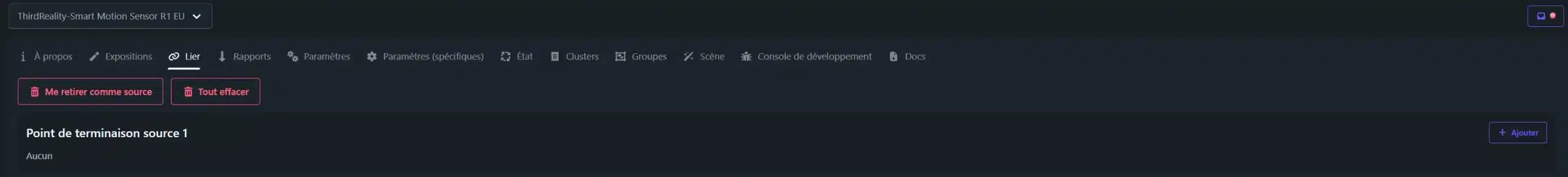

L’onglet « Lier » permettant de lier / délier l’équipement (binding).

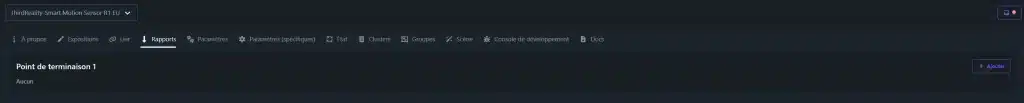

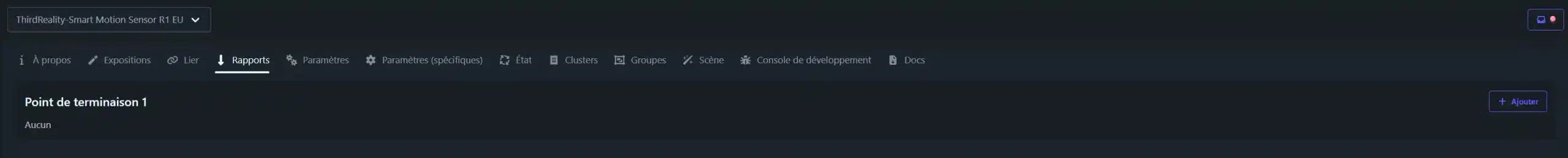

L’onglet « Rapports » permettant de générer des rapports.

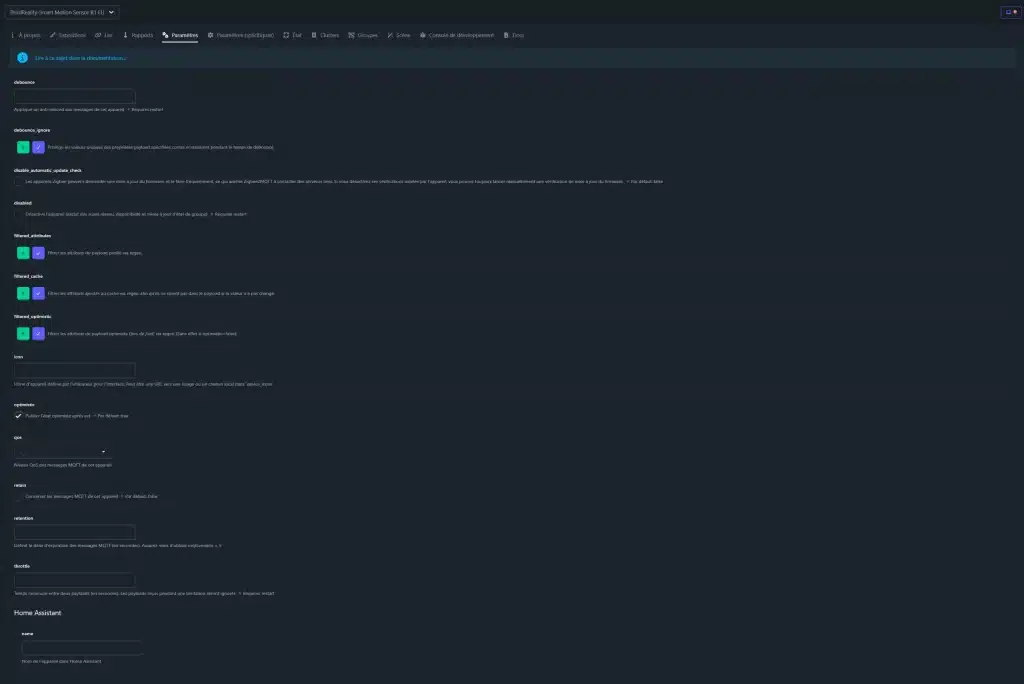

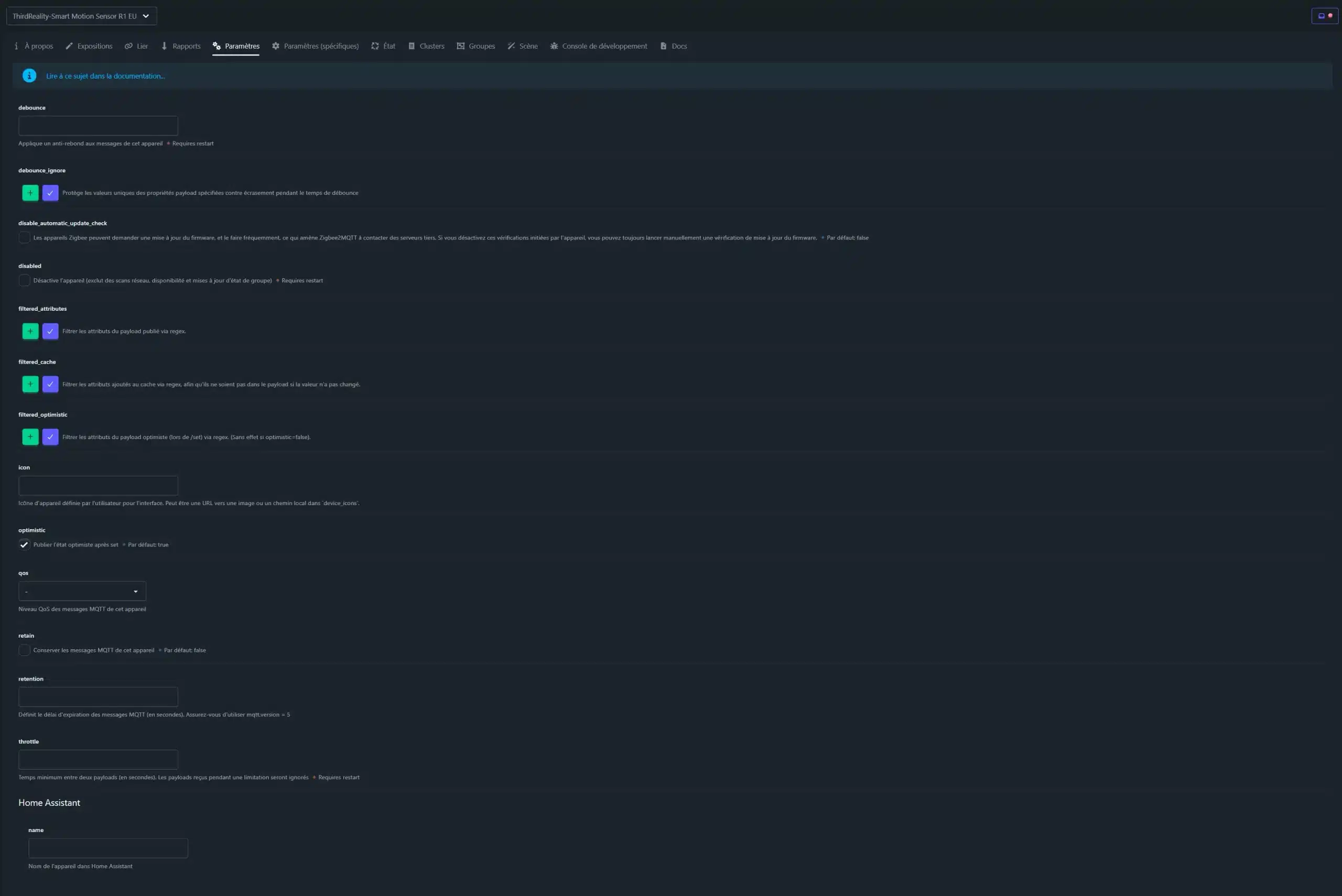

L’onglet « Paramètres » pour paramétrer l’équipement.

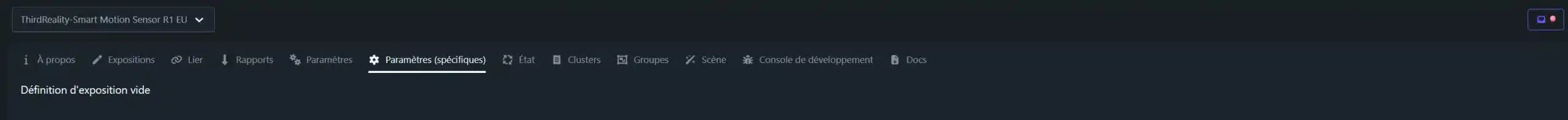

L’onglet « Paramètres spécifiques » pour gérer les décalages des valeurs et/ou états.
L’onglet « Etat ».

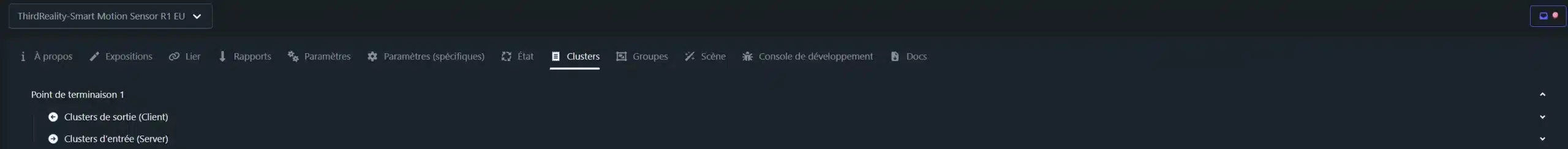

L’onglet « Clusters » permettant de visualiser les groupes de fonctionnalités.

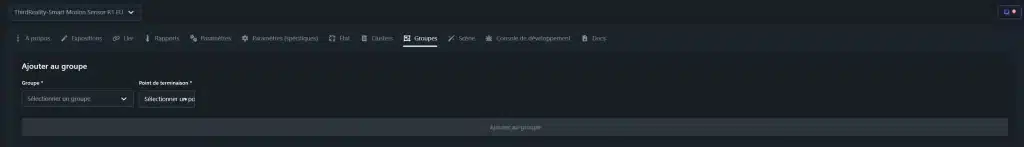

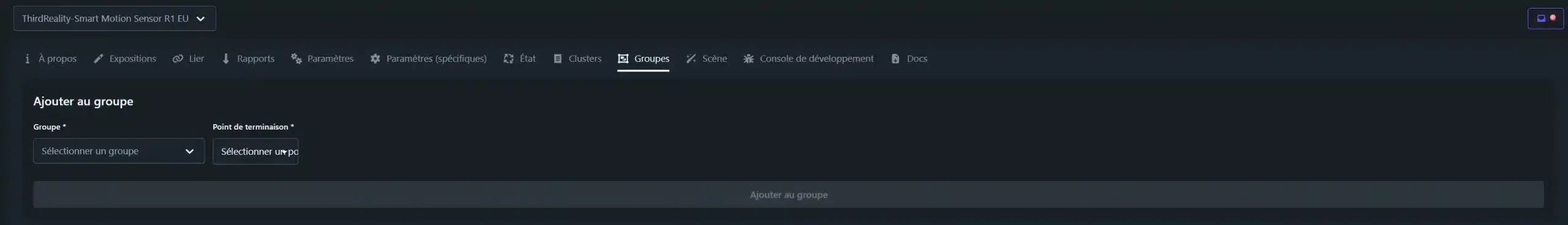

L’onglet « Groupes ».

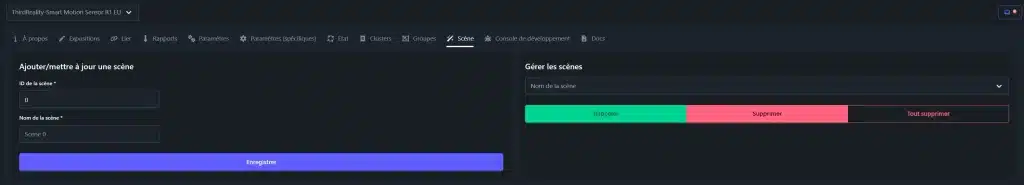

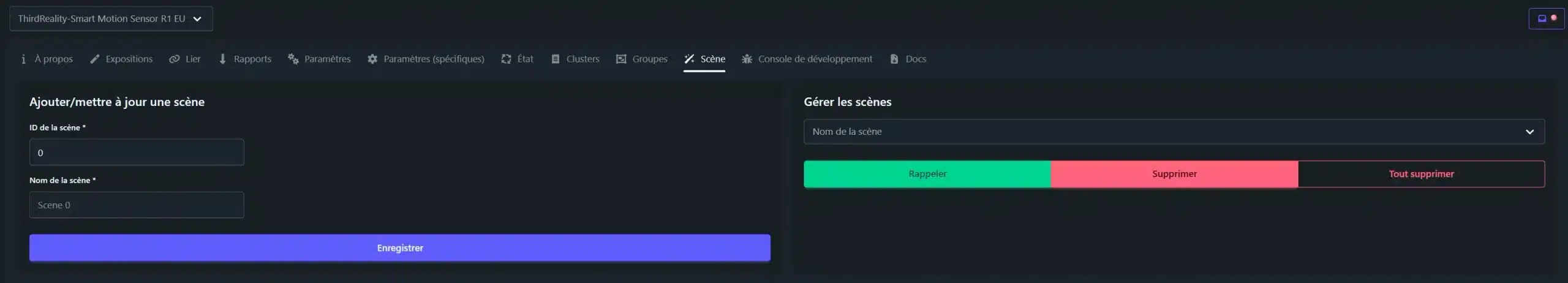

L’onglet « Scène ».

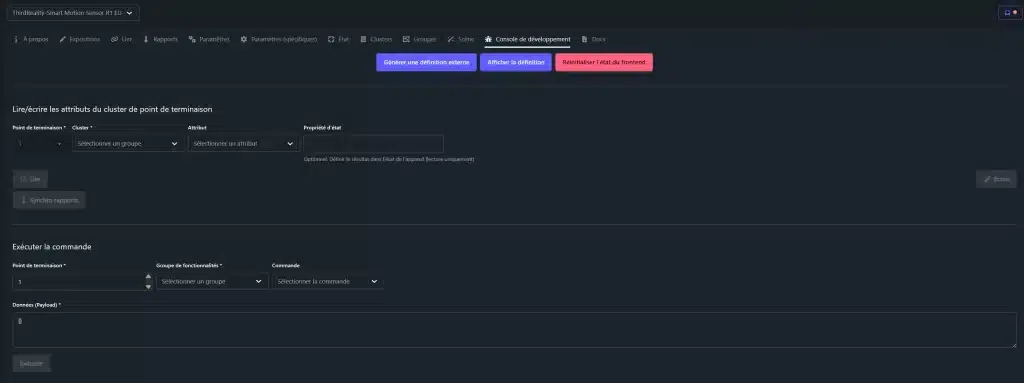

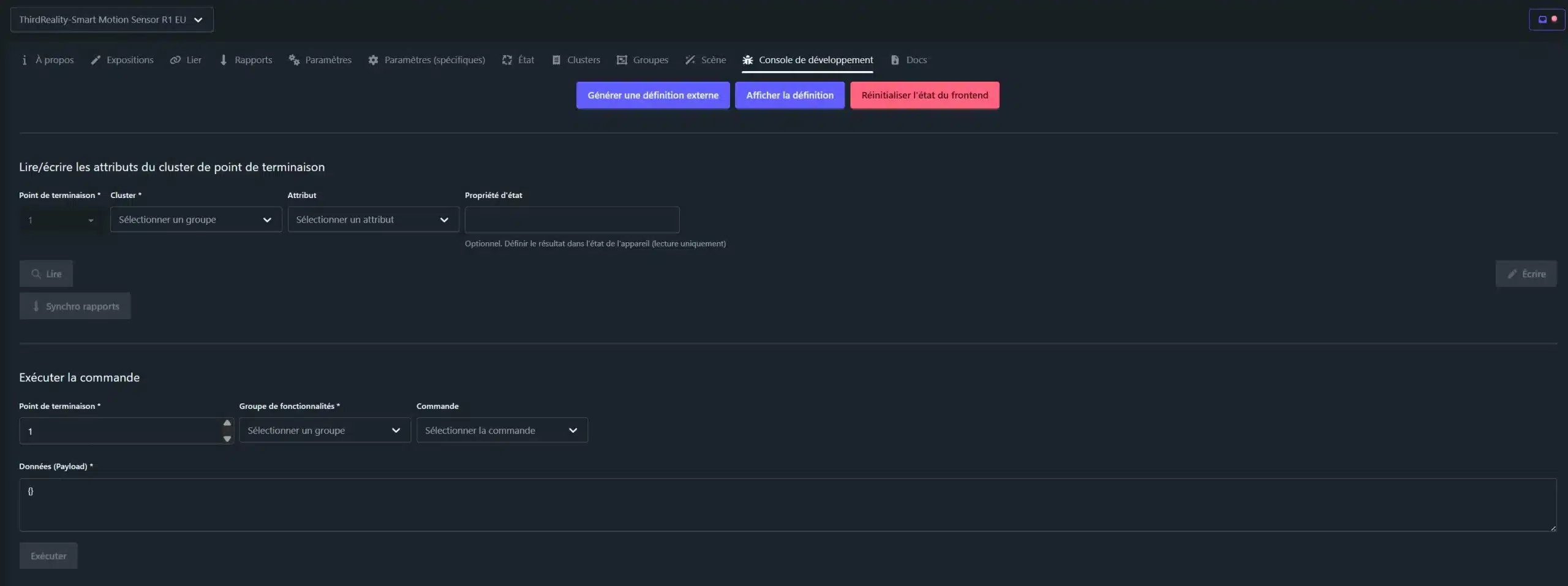

L’onglet « Console de développement ».

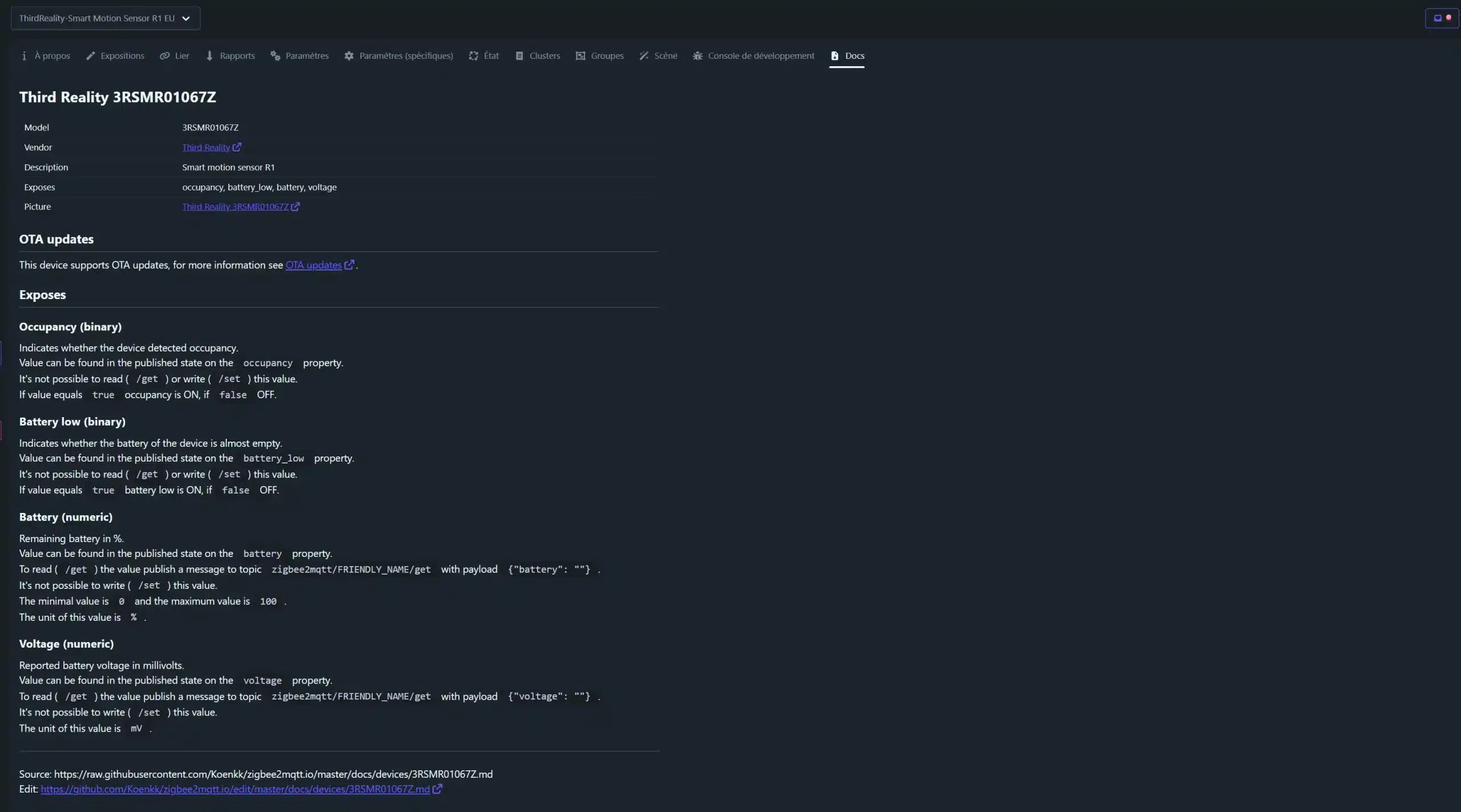

L’onglet « Docs » permettant d’accéder a la documentation Zigbee2MQTT

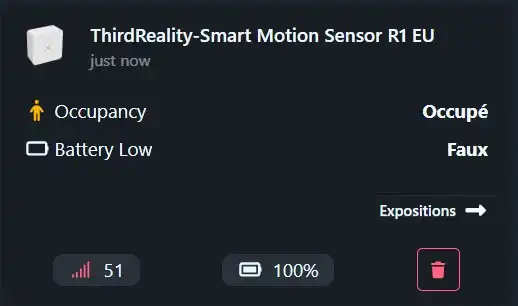

L’équipement apparait comme ci-dessous sur le tableau de bord Zigbee2MQTT.

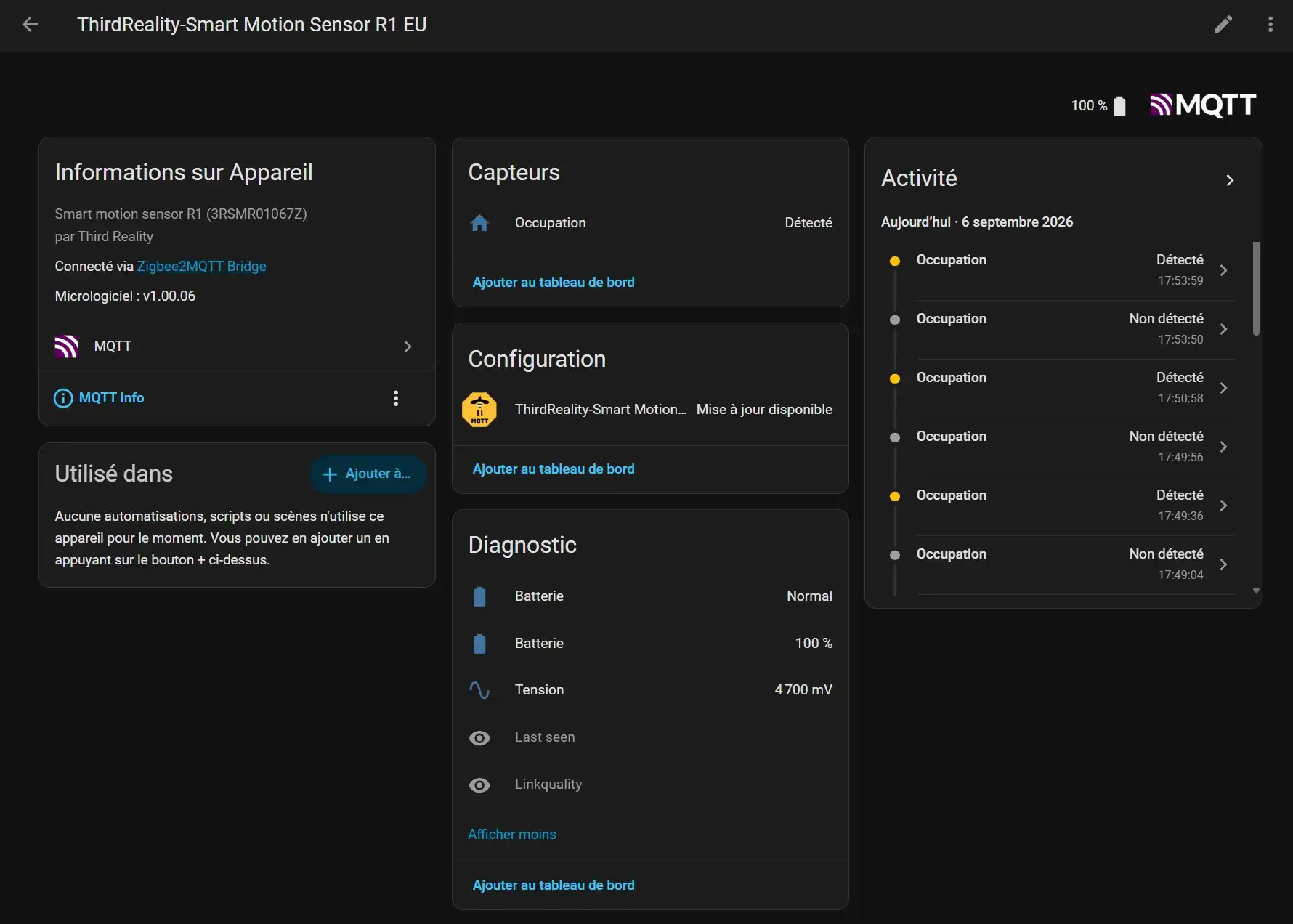

L’équipement est intégré dans la partie MQTT, nous le retrouvons sous cette forme

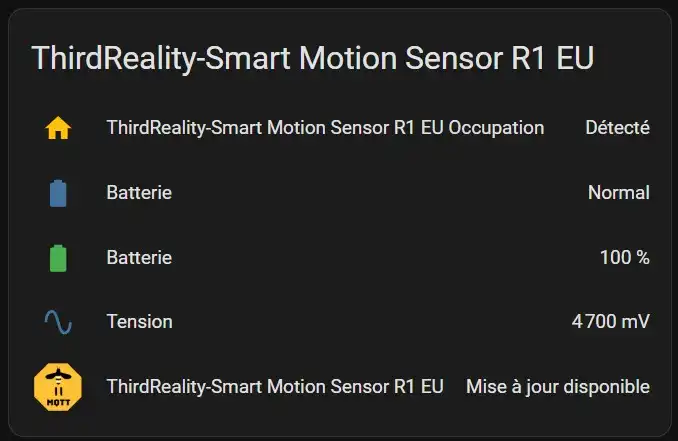

L’équipement est exploitable sur Home Assistant, voici un exemple d’utilisation sur le tableau de bord
Intégration sur Jeedom avec le plugin officiel JeeZigbee
Dans cette présentation, nous avons utilisé une box Jeedom Luna 4G avec le plugin JeeZigbee officiel Jeedom utilisant Zigbee2MQTT. L’intégration fonctionne également avec la box Jeedom ATLAS un dongle Zigbee.

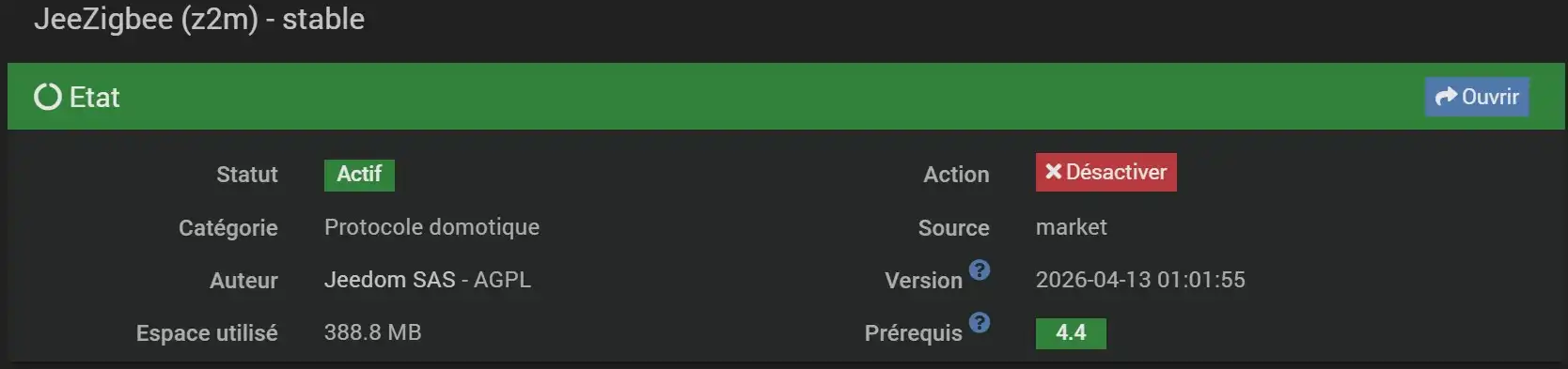

Notre configuration est la suivante
Pour inclure cet équipement connecté Zigbee il faudra aller dans Plugin>Protocole domotique>JeeZigbee.
Puis vous arriverez dans l’interface du plugin JeeZigbee, cliquez sur « Mode inclusion » pour lancer la procédure d’apprentissage du périphérique.
Le système vous demandera sur quel équipement Zigbee vous souhaitez inclure ; « Tout » correspond au contrôleur Zigbee ou bien Coordinateur correspond à un équipement proche de l’emplacement de notre module. Par défaut nous choisissons Tout, puis cliquez sur « OK ».
Le contrôleur passe en mode inclusion et vous signalera qu’il sera actif pendant 4 minutes.
Pour inclure l’équipement appuyez sur le bouton d’appairage ou réinitialisez l’équipement en appuyant pendant 10 secondes sur le bouton d’appairage, le voyant se mettra à clignoter

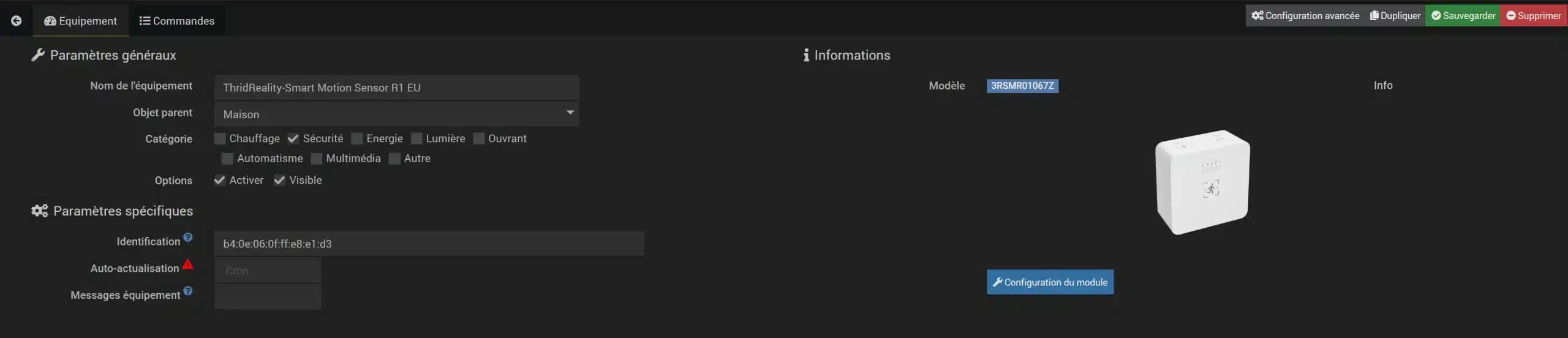

Une fois la procédure d’inclusion réalisée, Jeedom vous dirigera vers la page dédiée à la configuration de l’équipement.

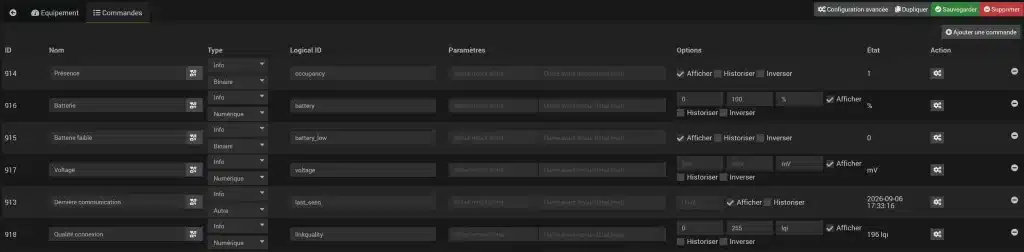

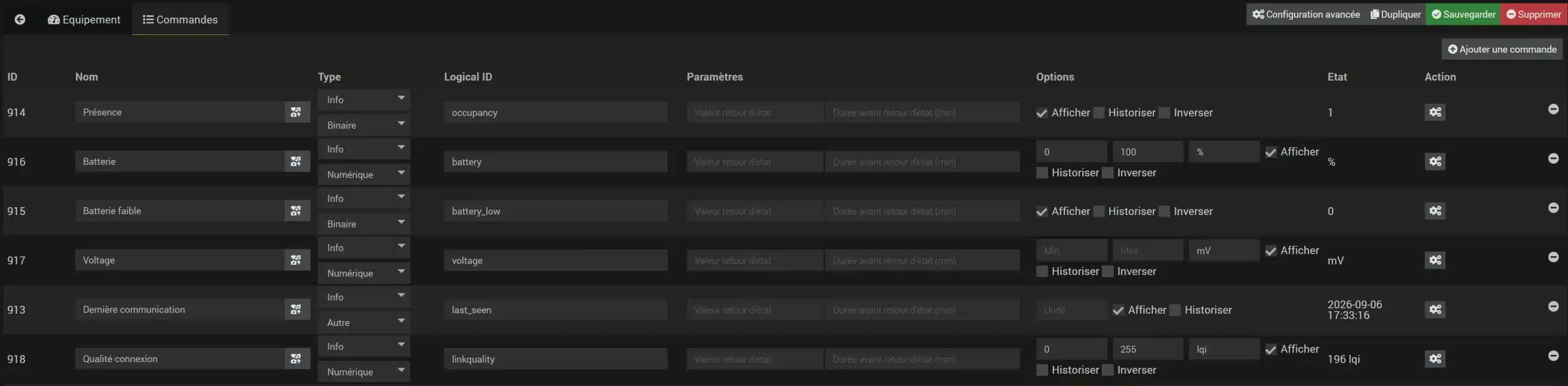

Dans l’onglet « Commandes » vous pouvez cocher les données que vous souhaitez afficher sur le tableau de bord.

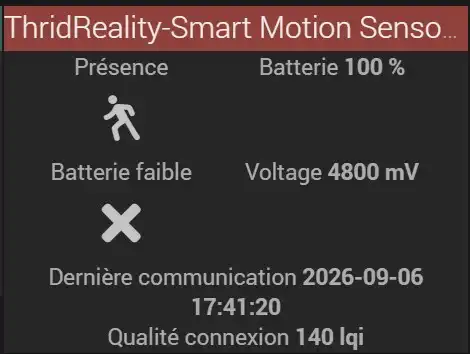

Une fois la configuration appliquée, vous retrouvez les informations sur le tableau de bord.
Conclusion
