Shelly Wave Pro 1PM est un module qui peut être installé sur un rail DIN dans votre tableau électrique. Il vous offre un contrôle précis et une mesure de la consommation énergétique de vos appareils. Grâce à sa compatibilité Z-Wave, il s’intègre facilement à votre écosystème domotique existant pour automatiser vos éclairages, vos appareils électroménagers et bien plus encore.
Présentation du module Shelly Wave Pro 1PM
Le module Shelly Wave Pro 1PM est un module intelligent, au format DIN, conçu pour convertir votre installation électrique en un système connecté. Grâce à sa compatibilité étendue, il fonctionne avec des plateformes populaires telles que Eedomus, Jeedom ou encore Home Assistant.
En plus de permettre le contrôle à distance de vos appareils, ce module se distingue par sa capacité à mesurer avec précision la consommation électrique en temps réel. Il peut gérer des charges allant jusqu’à 16A, soit environ 3,5 kW, ce qui le rend idéal pour une variété d’applications domestiques. Avec des fonctionnalités de sécurité intégrées, telles que la protection contre les surtensions et des alertes en cas de dépassement de charge, le module Shelly Wave Pro 1PM se veut aussi performant que sûr.
Caractéristiques clés :
- Polyvalence : Contrôle d’une large gamme d’appareils jusqu’à 16A
- Mesure de la consommation : Compteur d’énergie intégré pour un suivi précis
- Installation facile : Montage sur rail DIN
- Connectivité : Z-Wave (868,4 MHz) pour une intégration fluide dans votre écosystème domotique
- Autonomie : Consommation d’énergie extrêmement faible < 0,3 W
- Sécurité : Certification S2 authentifiée (le plus haut niveau de sécurité)
- Alimentation : 110-240 V CA, 50/60 Hz
- Protection contre la surchauffe : Oui
- Protection contre les surcharges : Oui
- Protection contre les surtensions : Oui
- Répéteur Z-Wave : Oui
- CPU : Z-Wave S800
- Taille (H x L x P) : 94 x 19 x 69 ±0,5 mm
- Poids : 61 g
- Couleur : Rouge
- Température ambiante acceptée : -20°C à 40°C
- Humidité : 30 % à 70 % RH
Lorsqu’on ouvre la boîte du module Shelly Wave Pro 1PM, on est immédiatement frappé par la simplicité et la qualité de l’ensemble. Le module est soigneusement emballé, accompagné d’un manuel d’instructions clair et concis, disponible en plusieurs langues, dont le français.
Sur le module, on retrouve à l’avant des indicateurs LED pour le statut de l’alimentation, la connectivité au réseau Z-Wave et l’état (on/off) de l’appareil connecté. Sur le côté droit se trouve le schéma de câblage et sur le côté gauche se trouve des informations techniques.
Côté connecteurs, on retrouve ceux de l’alimentation et des interrupteurs sur le bas du module. Pour le branchement de l’appareil à connecter, les connecteurs se trouvent sur le dessus. Pour finir, à l’arrière se trouve l’accroche pour le rail DIN.
Installation
L’installation du module se fait au niveau du compteur électrique donc, pensez à bien couper le courant avant d’intervenir sur celui-ci. Si vous n’avez pas de notion d’électricité, il est préférable de laisser cette tâche à un professionnel.
L’installation du Shelly Wave Pro 1PM est relativement simple et ne nécessite que peu de compétences en électricité. Tout d’abord commencer par prendre connaissance de la documentation Shelly disponible ici puis couper l’alimentation générale de votre maison.
Ensuite, il faut connecter le module à un disjoncteur existant ou à un nouveau disjoncteur si vous n’en avez pas de disponible. Comme le module peut accepter jusqu’à 16A, il est conseillé de le raccorder à un disjoncteur acceptant au moins cette puissance. Pour le raccordement des fils, il suffit de suivre le schéma ci-dessous (présent sur le côté du module) :
La phase doit être raccordée aux bornes L et I, le neutre à la borne N, le retour de la lampe à la borne O et les retours d’interrupteurs aux bornes SW1/SW2.
Une fois terminé, vous pouvez rétablir l’alimentation de votre maison.
Configuration
Le module est compatible avec de nombreuses box domotique comme Eedomus, Jeedom ou Home Assistant. Ici, je ne détaillerai la configuration que pour cette dernière.
Pour commencer, rendez-vous sur Z-Wave JS, cliquez sur l’icône bleue en bas à droite puis l’icône verte et enfin sur « Inclusion ».
Validez ensuite tous les écrans proposés jusqu’à l’écran où votre box recherche le module. Une fois le module trouvé, vous devrez rentrer le « DSK Pin » qui se trouve sur l’étiquette avec le QR code inclus dans la boite du module ou collé sur le côté de ce dernier.

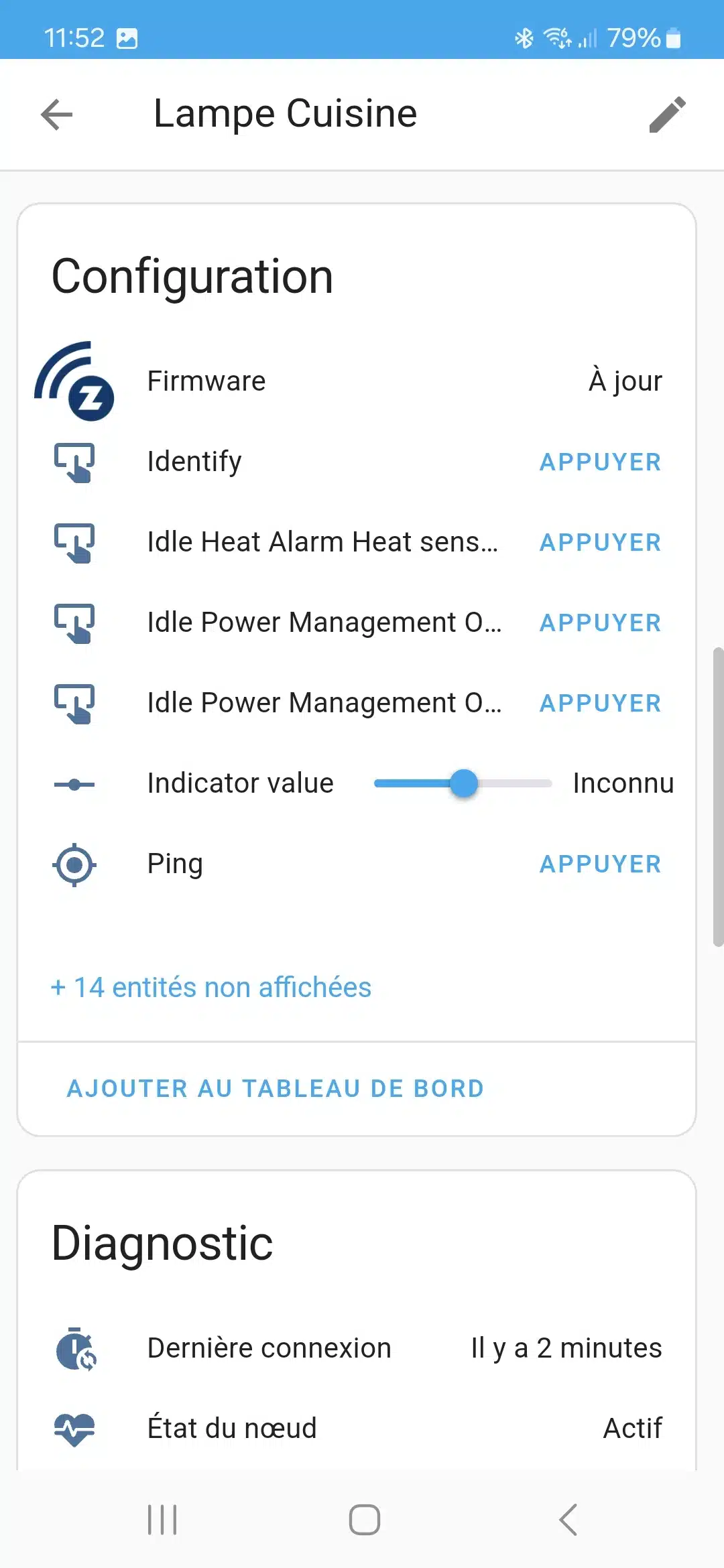

Une fois le module ajouté à votre box domotique, vous aurez accès au contrôle de votre appareil et à un ensemble d’informations. Via la page « Configuration », vous pourrez également ajuster les paramètres du module pour qu’il corresponde à votre usage (par exemple modifier le type d’interrupteur utilisé pour piloter une lampe).
Utilisation
Au-delà de l’éclairage, il peut piloter une multitude d’appareils électroménagers : climatiseurs, chauffe-eau, multimédia, etc. Vous pouvez par exemple programmer l’arrêt de votre chauffe-eau pendant les heures pleines pour réduire votre facture d’électricité, ou encore simuler une présence en allumant et éteignant aléatoirement des lumières lorsque vous êtes en vacances.
Grâce à sa fonction de mesure de la consommation, vous pouvez suivre en temps réel l’énergie consommée par vos appareils et identifier les plus gourmands. Les possibilités sont infinies, limitées uniquement par votre imagination et les besoins spécifiques de votre habitat.
