Prise SONOFF iPlug S60ZBTPF utilise la technologie Zigbee 3.0 et permet une mesure d’énergie en continu. Capable de piloter une charge allant jusqu’à 16A elle permet de créer des scènes locales. Elle est compatible avec Zigbee2MQTT, Jeedom, Home Assistant. Découvrons là ensemble dans cette article.
Sommaire
Présentation de la prise Sonoff iplug S60ZBTPF
La SONOFF iPlug S60 Zigbee (Type E/F) est une prise connectée compacte, conçue pour automatiser vos équipements électriques dans un environnement Zigbee. Grâce à sa compatibilité avec les principales plateformes domotiques comme Home Assistant, Zigbee2MQTT et Jeedom, elle permet un contrôle précis de vos appareils jusqu’à 3600W, avec retour d’état et mesure d’énergie. Elle s’intègre dans tout système Zigbee 3.0 et prend en charge les scènes locales.
Idéale pour l’automatisation de l’éclairage, du chauffage d’appoint, ou encore de petits électroménagers, cette prise vous offre un pilotage simple, local ou distant (via la passerelle), une programmation flexible et un suivi de la consommation énergétique.
Sa conception robuste (boîtier PC V0 ignifuge) et son design compact permettent une installation facile, même dans les prises murales resserrées ou sur multiprises. Elle dispose également d’un bouton physique pour l’allumage manuel et de LED d’état.
Fonction de la prise Sonoff iplug S60ZBTPF
- Allumage/extinction via réseau Zigbee
- Mesure de la consommation électrique
- Intégration dans des scènes locales Zigbee
- Suivi en temps réel via l’application eWeLink ou systèmes domotiques compatibles
- Sécurité enfant et boîtier ignifuge
Caractéristiques techniques de la prise Sonoff iplug S60ZBTPF
- Type de prise: Type E/F
- Tension d’entrée : 250V~ 50/60Hz
- Courant maximal: 16A
- Puissance maximale: 3600W
- Protocole sans fil: Zigbee 3.0
- Matériau du boîtier : PC V0 (ignifuge)
- Température de fonctionnement: -10 °C à 40 °C
- Humidité de fonctionnement: 5 %–95 % HR (sans condensation)
Le manuel est disponible ici
Découverte de la prise Sonoff iplug S60ZBTPF
La prise Sonoff iPlug S60ZBTPF est présentée dans un étui orange, nous retrouvons la marque Sonoff, le type de prise, le dessin de l’équipement avec le nom de celui-ci ainsi que les compatibilités avec les assistants vocaux.
Le premier côté nous permet de voir quelques informations concernant le pilotage/contrôle et les fonctions de l’appareil
A l’arrière nous avons les caractéristiques techniques avec notamment la puissance maximum d’utilisation allant jusqu’à 4000W
Le deuxième côté nous permet de visualiser le pays de fabrication, les normes et règles de recyclage
En partie haute nous retrouvons le nom et la référence du modèle
La prise iPlug SONOFF est de forme cylindrique et a pour dimensions un diamètre de 50mm et une longueur de 61.5mm
Côté fiche électrique nous retrouvons quelques données comme le symbole du plot de terre, la tension maximale de 250V, l’intensité 16A.

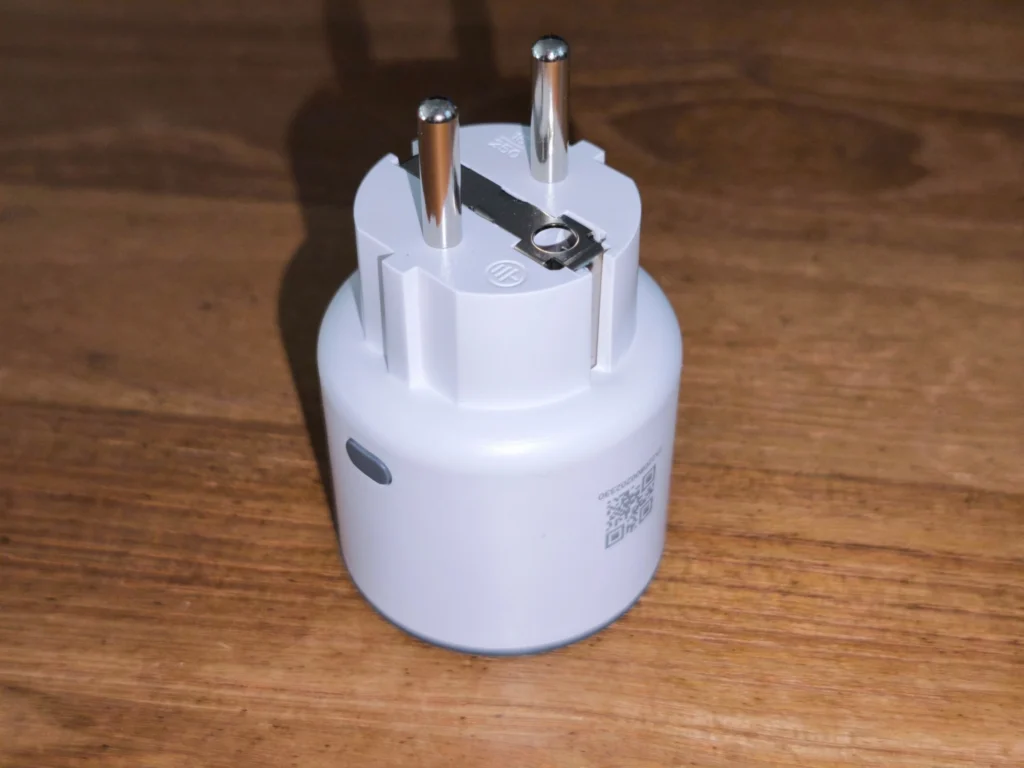

En tournant la prise nous voyons le QRCode pour accéder au manuel d’utilisation et le bouton de commande de la prise permettant les commandes ON et OFF ainsi que l’apparaige/reset.
La prise est au format Schuko, à l’intérieur nous retrouvons les symboles et caractéristiques électriques
Sur le bord nous retrouvons les informations concernant la marque, modèle, caractéristiques complètes, les normes et règles de recyclage
La prise est fournie avec un guide d’utilisation rapide

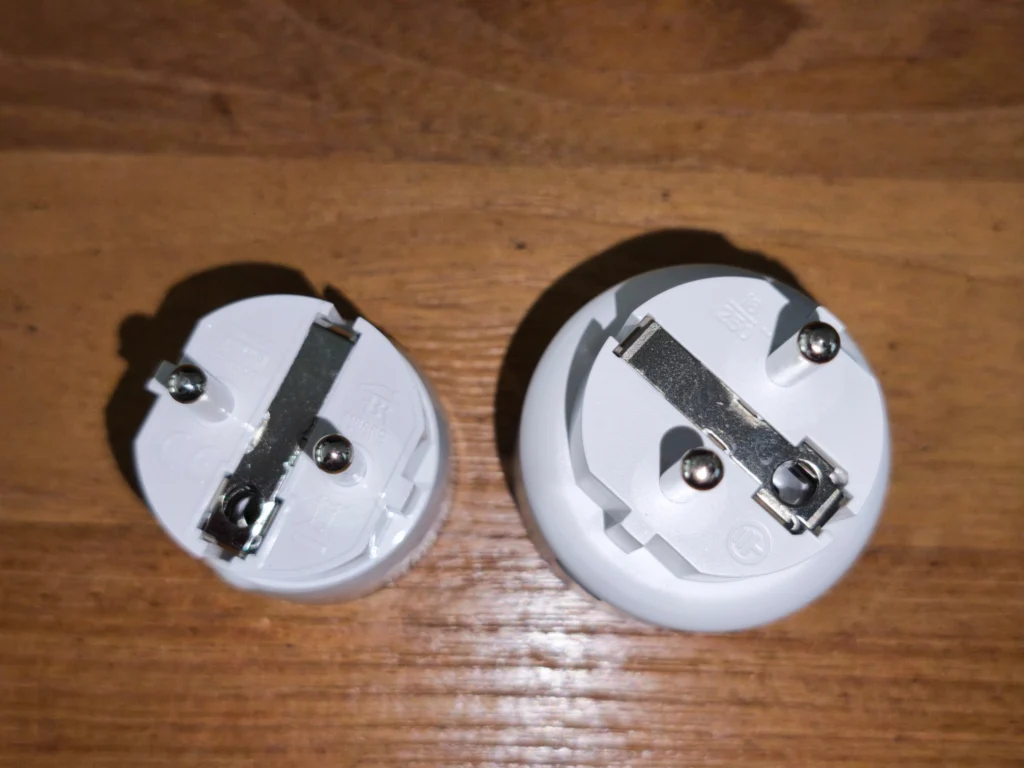

Nous l’avons comparé au légendaire modèle Wallplug de Fibaro, celle-ci est légèrement plus volumineuse mais acceptable pour une utilisation sur une prise murale
Une fois placée sur une prise murale celle-ci est assez discrète, le bouton est accessible sur le coté et les voyants sont visibles sans être trop lumineux
Intégration sur Home Assistant avec Zigbee2MQTT
Pour toute utilisation avec Zigbee2MQTT, nous vous conseillons de vérifier la compatibilité des produits sur le site Zigbee2MQTT. L’interrupteur n’est pas reconnu officiellement par Zigbee2MQTT mais celui-ci fonctionne très bien comme nous allons le voir plus bas dans l’article.
Pour cet article nous utilisons une box domotique NABU CASA Home Assistant Green et Zigbee2MQTT.
Notre configuration est la suivante :
Passons maintenant à l’appairage de notre module. Il faut lancer l’inclusion en cliquant sur le bouton « Activer l’appairage ». Un décompte de 4 minutes se lance.
Un message nous indique le démarrage du processus d’inclusion qui est très rapide.
Pour inclure la prise iPlug S60ZBTPF appuyez sur le bouton et maintenez l’appui pendant environ 5 secondes, le voyant se mettra à clignoter en bleu puis s’éteindra pour vous signaler l’inclusion de celle-ci à votre système
L’équipement s’inclut dans le réseau assez rapidement
Une fois l’équipement ajouté au système, il nous suffit maintenant d’arrêter le processus d’inclusion en appuyant sur le bouton « Désactiver l’appairage ».
Un message nous indique l’arrêt du processus d’inclusion.
L’équipement est disponible dans la zone « Appareils », il est possible de renommer simplement en cliquant sur l’icône bleu, reconfigurer avec l’icône orange et le supprimer avec l’icône rouge.
En cliquant sur le nom de l’équipement nous accédons aux informations de celui-ci avec l’onglet « A propos » nous permettant d’avoir un résumé.
L’onglet « Expose » nous permet de visualiser les valeurs et commandes disponibles.
L’onglet « Lien » permettant de lier / délier l’équipement (binding).

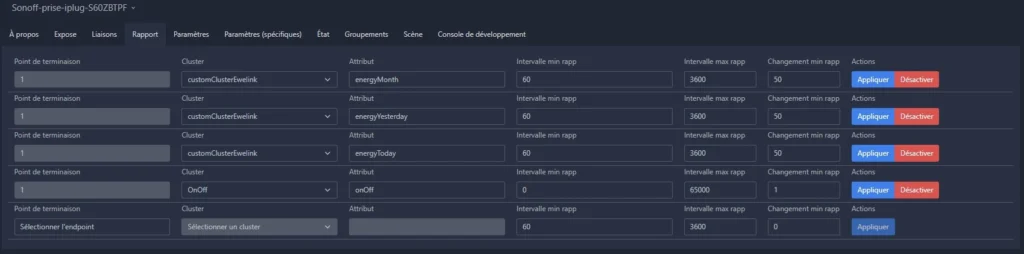

L’onglet « Rapports » permettant de générer des rapports.
L’onglet « Paramètres » pour paramétrer l’équipement.
L’onglet « Paramètres spécifiques » pour gérer les décalages des valeurs, ou confirmer les états.

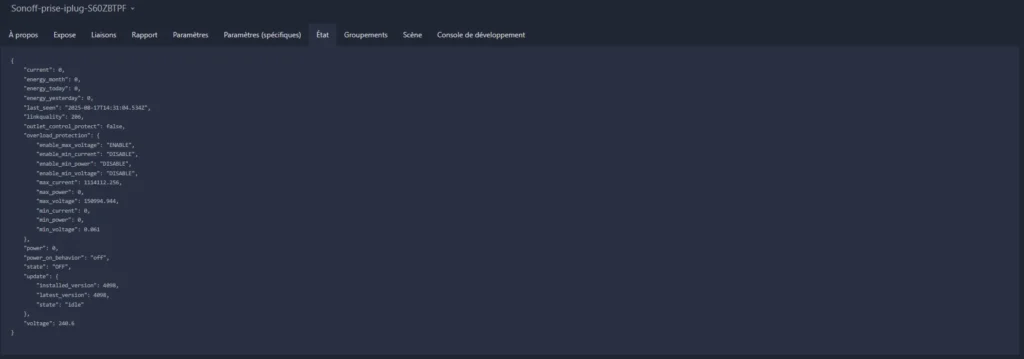

L’onglet « Etat » permettant de visualiser immédiatement l’état de l’équipement
L’onglet « Groupements » permettant de voir l’ensemble des groupes de fonctionnalités de l’équipement
L’onglet « Scène » avec ici quelques possibilités d’utilisation
L’onglet « Console dev ».
La prise apparait comme ci-dessous sur le tableau de bord Zigbee2MQTT.
L’équipement est exploitable via MQTT sur Home Assistant
Voici un exemple d’utilisation sur le tableau de bord Home Assistant
Intégration sur Jeedom avec le plugin officiel Jeezigbee
Dans cette présentation, nous avons utilisé une box domotique Jeedom Luna 4G avec le plugin JeeZigbee officiel Jeedom utilisant Zigbee2MQTT. L’intégration fonctionne également avec la box Jeedom ATLAS et un dongle Zigbee associé
Notre configuration est la suivante.
Pour inclure cet équipement connecté Zigbee il faudra aller dans Plugin>Protocole domotique>JeeZigbee.
Puis vous arriverez dans l’interface du plugin JeeZigbee, cliquez sur « Activer inclusion » pour lancer la procédure d’apprentissage du périphérique.
Le système vous demandera sur le contrôleur Zigbee. Notre contrôleur se nomme « Tout», puis cliquez sur « OK ».
Le contrôleur passe en mode inclusion et vous signalera qu’il sera actif pendant 4 minutes.
Pour inclure l’équipement suivez la procédure vue plus haut.
Une fois la procédure d’inclusion réalisée, Jeedom vous dirigera vers la page dédiée à la configuration de l’équipement.
Dans l’onglet « Commandes » vous pouvez cocher les données que vous souhaitez afficher sur le tableau de bord.
Une fois la configuration appliquée, vous retrouvez les informations et commandes sur le tableau de bord
