Présentation du Dongle-Max Zigbee Thread ethernet PoE de Sonoff
Le Dongle Max Zigbee/Thread SONOFF est une passerelle polyvalente et haut de gamme, conçue pour offrir une connectivité flexible et des performances exceptionnelles. Basé sur deux puces puissantes : EFR32MG24 + ESP32D0WDR2, il permet de connecter vos appareils Zigbee et Thread à des plateformes open-source telles que Home Assistant ou Zigbee2MQTT. Grâce à ses multiples options de connexion (Ethernet PoE, Wi-Fi et USB), il s’adapte à tous vos scénarios d’installation, que ce soit dans le salon, la chambre ou même le sous-sol.
Fonctions du Dongle Max :
- Puces haute performance : combinaison de l’EFR32MG24 et de l’ESP32D0WDR2 pour une puissance de traitement et une stabilité inégalées.
- Connectivité flexible :
- Ethernet (PoE) : connexion stable via RJ45, alimentation simplifiée par Power over Ethernet.
- Wi-Fi : déploiement libre dans toute la maison, même loin du routeur.
- USB : branchement direct via câble Type-C inclus pour une utilisation plug-and-play.
- Interface de gestion local : console locale accessible depuis un navigateur, centralisant statut, réglages, journaux et alertes.
- Mises à jour simplifiées : changement ou mise à jour de firmware directement via l’interface web, sans démontage ni flash manuel.
- Qualité de fabrication fiable : boîtier en aluminium robuste, testé contre la corrosion (spray salin 24h) et certifié CE, FCC, RoHS.
- Antennes haute performance : 2 antennes réglables 5dBi pour une couverture optimale à 360°.
- Compatibilité open-source : fonctionne avec Home Assistant, Zigbee2MQTT et prend en charge USB et TCP avec auto-découverte.
- Intégration Home Assistant : compatibilité MQTT pour afficher les capacités du dongle directement sur le tableau de bord.
- Fonctions avancées :
- Webhooks automatisés (sauvegardes, alertes de déconnexion).
- Accès à distance sécurisé via WireGuard VPN.
- Gestion multi-dongles depuis la console Web.
- Personnalisation des voyants LED pour suivre l’état en un coup d’œil.
Caractéristiques techniques – Sonoff DONGLE-M :
- Modèle : Dongle-M
- Entrée :
- 5V⎓1A via USB Type-C
- 48V⎓0.25A via port PoE RJ45
- Connexions sans fil :
- Zigbee 3.0
- Wi-Fi IEEE 802.11 b/g/n 2.4GHz
- Thread RCP
- Température de fonctionnement : -10°C à 60°C
- Matériaux du boîtier : Aluminium + PC/ABS
- Interface USB : Type-C
- Interface réseau : RJ45 (Ethernet/PoE)
- Antennes : 2 antennes 5dBi ajustables
- Certifications : CE, FCC, RoHS
- Couleur : Gris foncé
Compatibilités : eWeLink (Sonoff), Home Assistant, Jeedom, Zigbee2MQTT
Vous pouvez retrouver les informations et support technique sur le site de SONOFF en cliquant ici

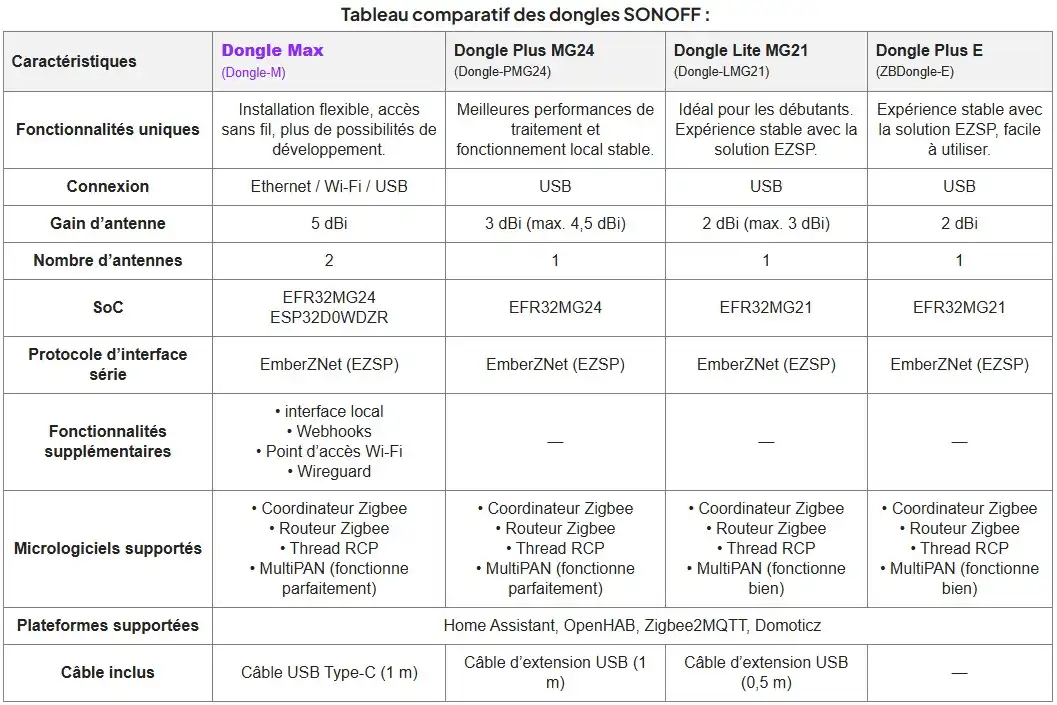

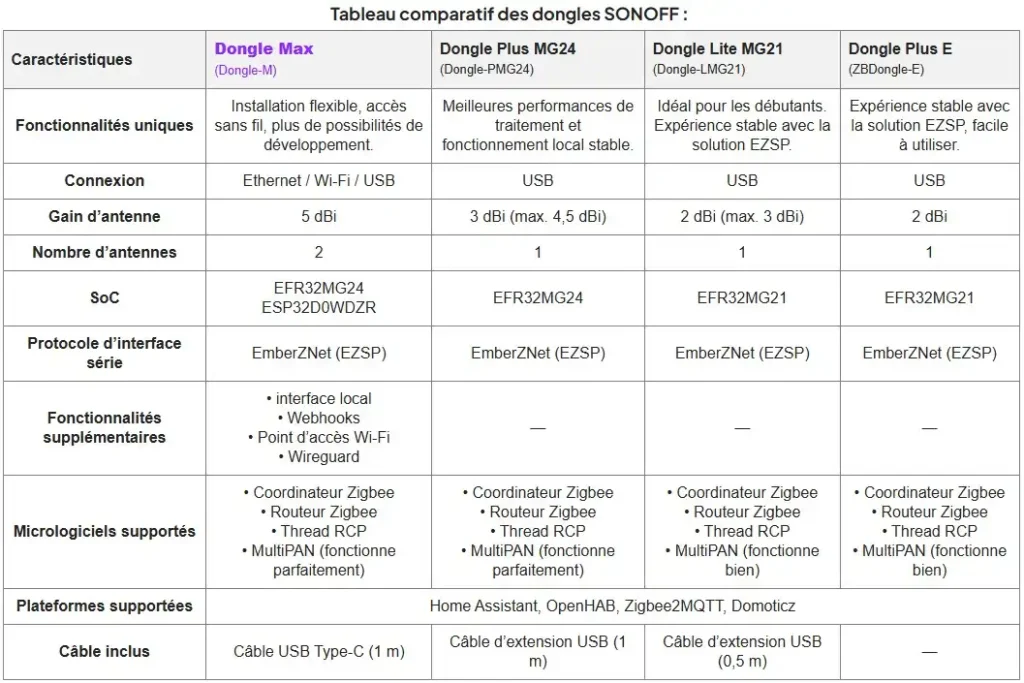

Tableau comparatif des dongles SONOFF
Déballage du Dongle-Max Zigbee Thread ethernet PoE de Sonoff

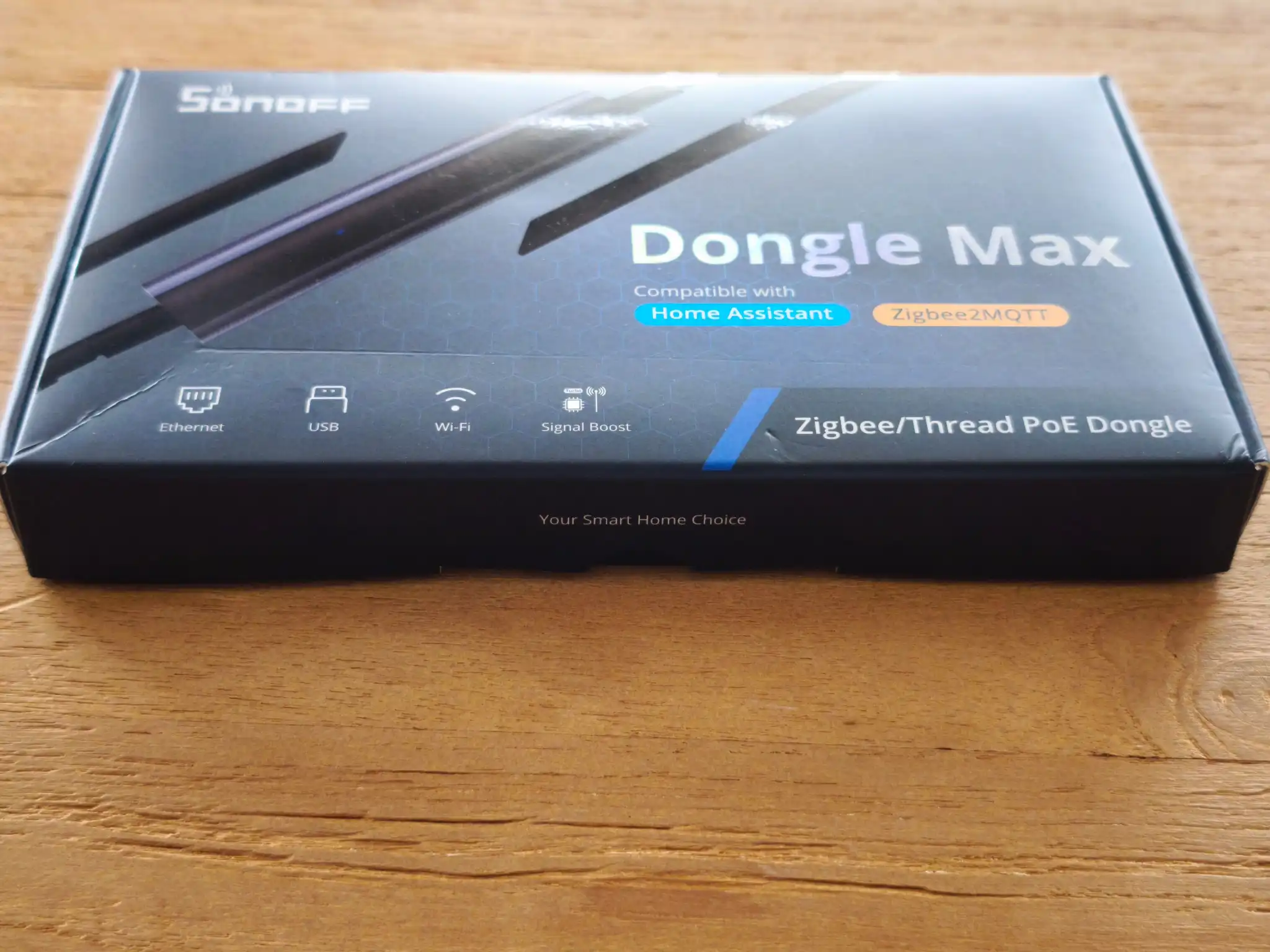

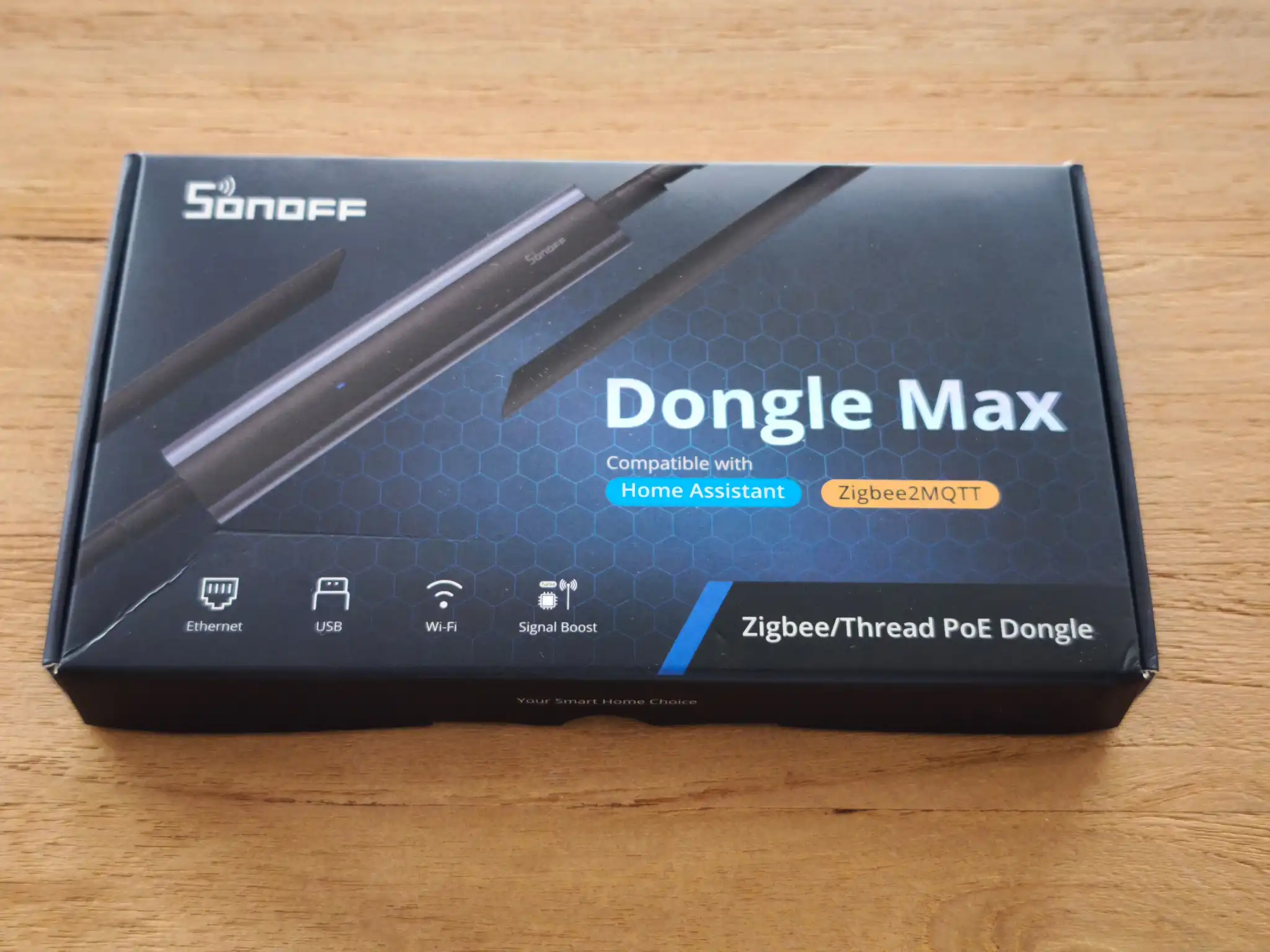

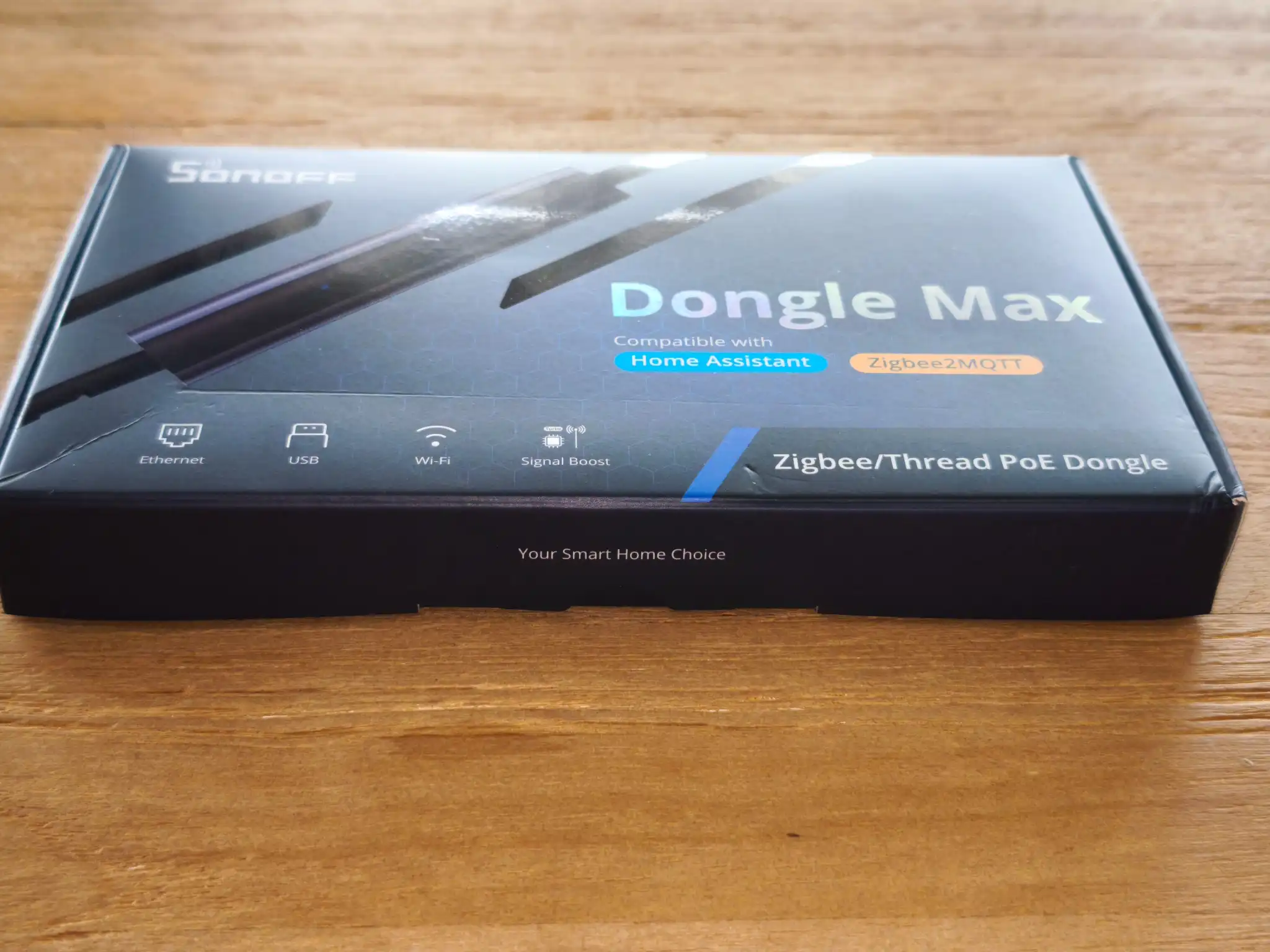

Le Dongle Max de SONOFF est présenté dans un étui sur lequel nous voyons l’appareil, son nom, les protocoles utilisés, ses connectivités et les compatibilités avec les différents systèmes domotiques
En partie basse se trouve un message de SONOFF : Your Smart Home Choice

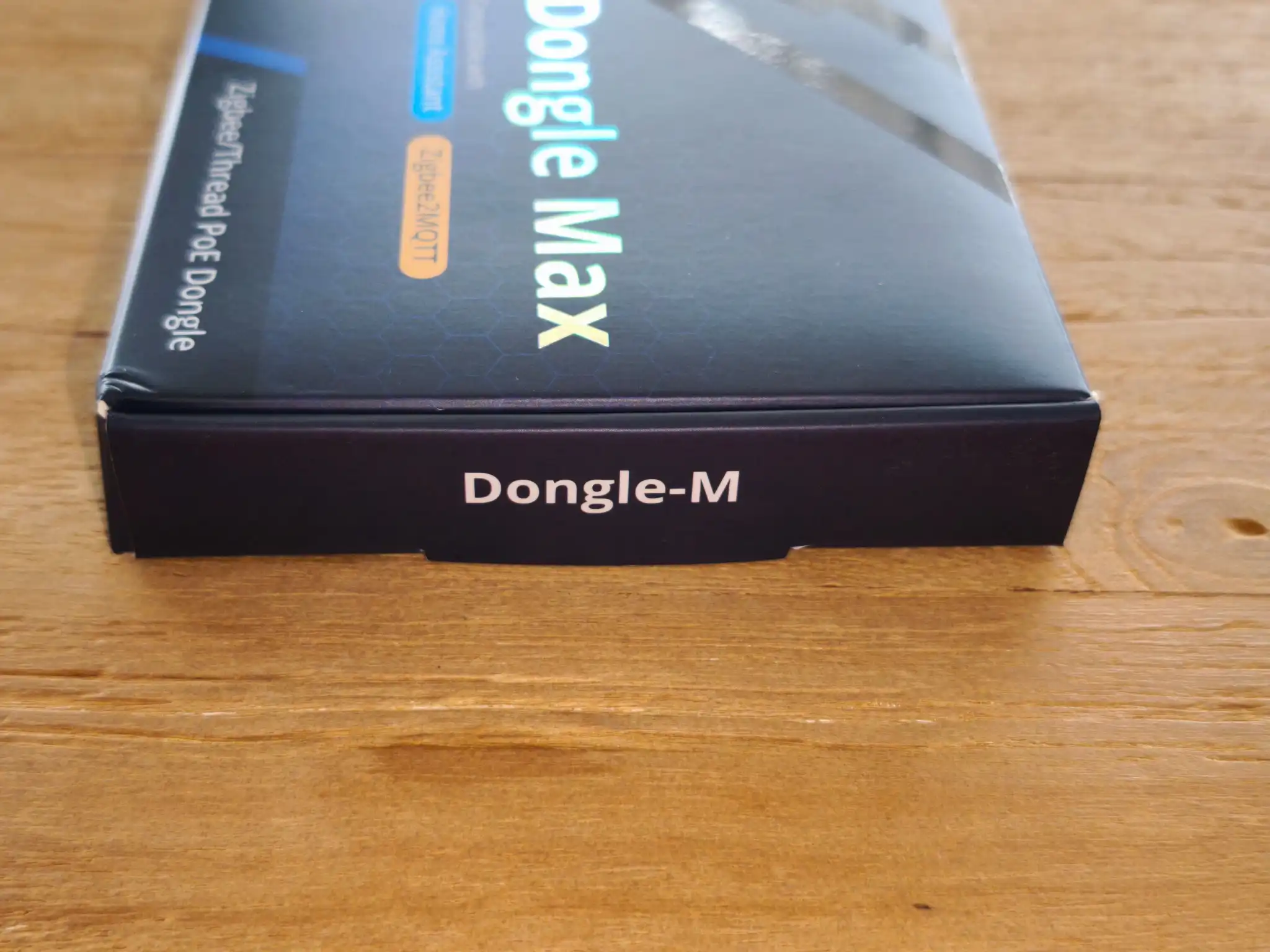

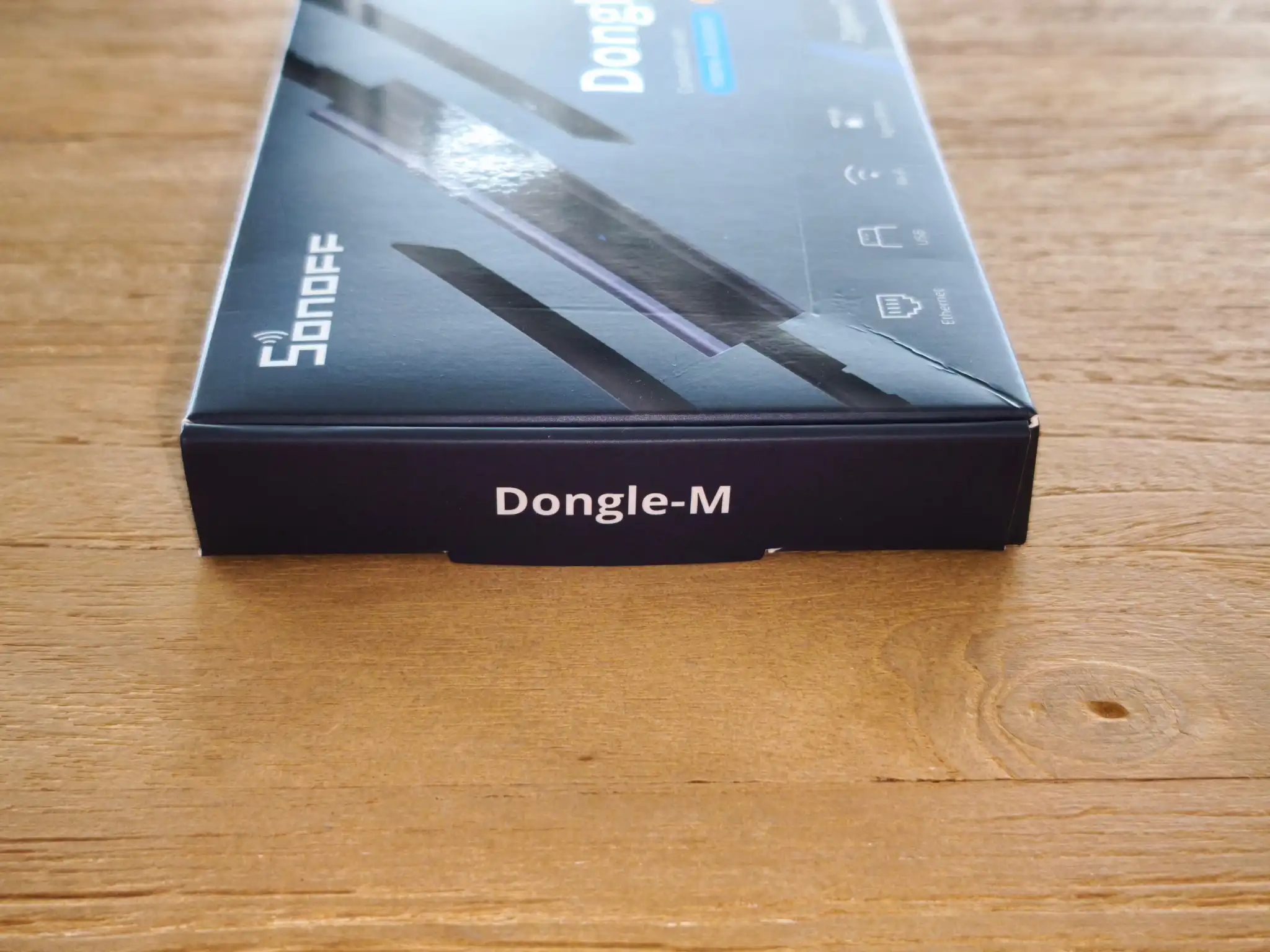

Les deux côtés nous indiquent la référence du produit « Dongle-M »
Sur le dessus nous avons quelques indications concernant le tri et recyclage de l’appareil ainsi que les normes

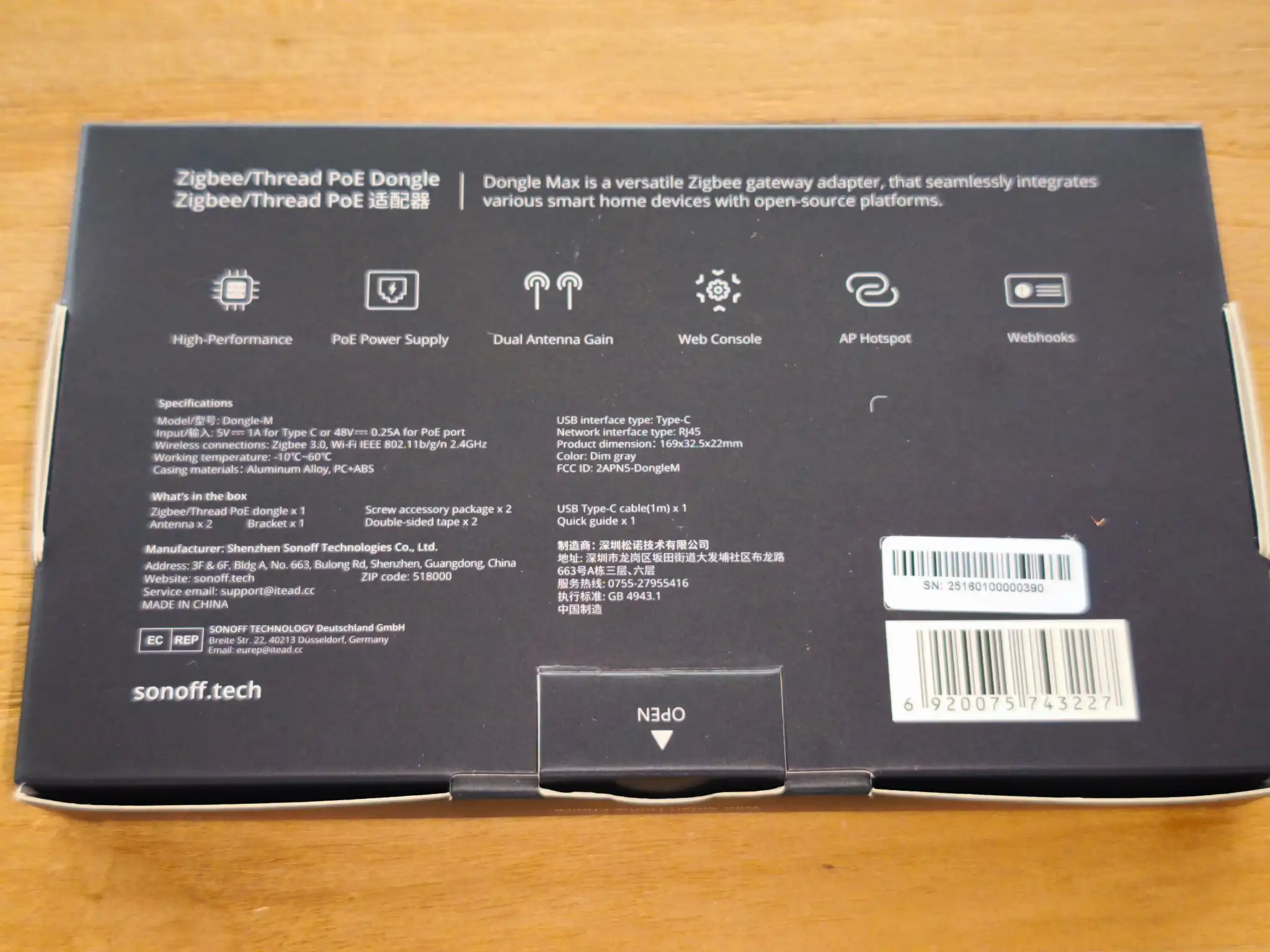

A l’arrière nous avec l’ensemble des caractéristiques de l’appareil

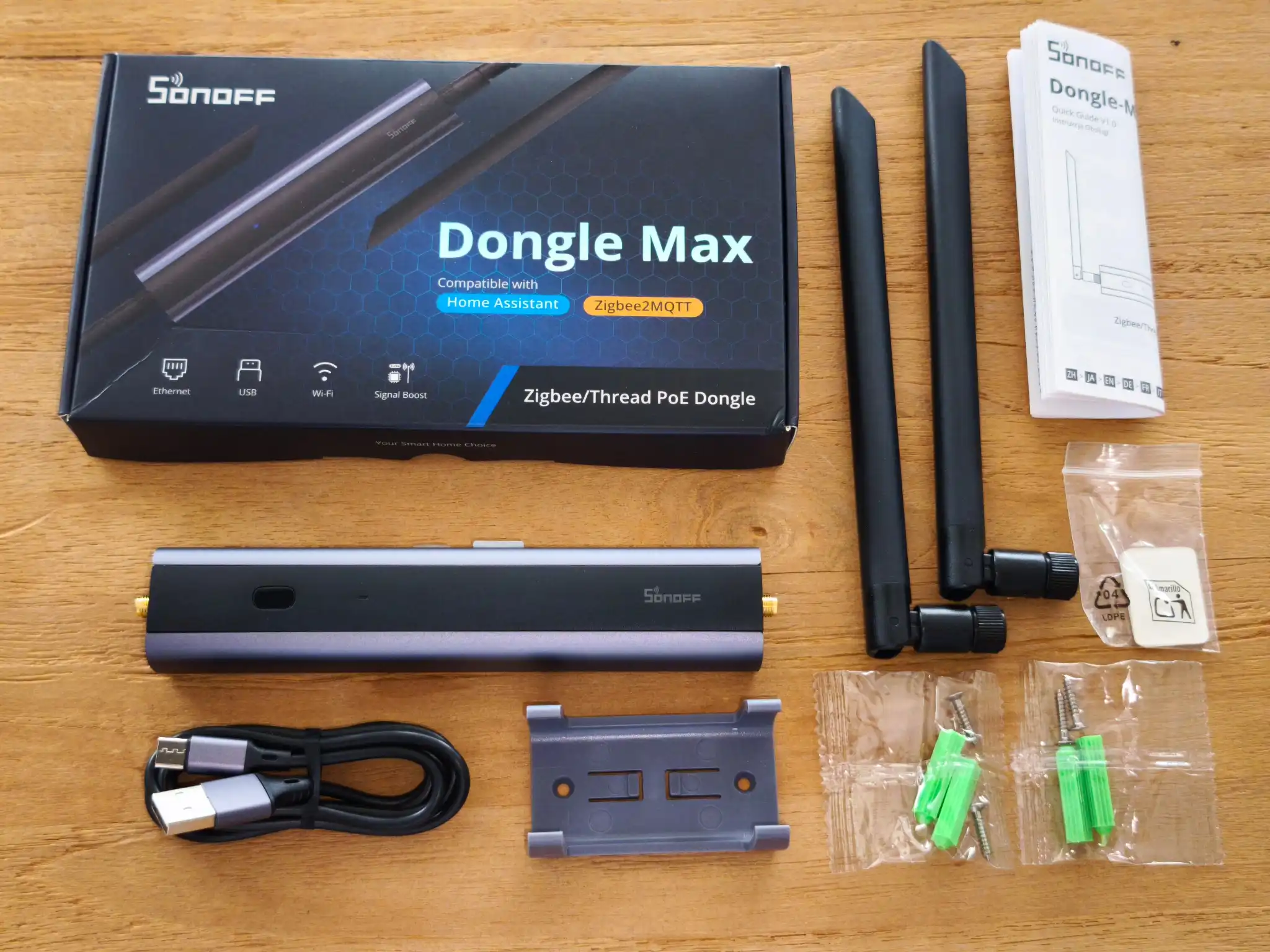

A l’intérieur nous trouvons le dongle max et ses accessoires ainsi qu’un QRCode nous permettant d’accéder aux guides d’utilisation et d’installation
Le kit d’accessoires contient les vis et chevilles de fixations, un support, de l’adhésif double face, deux antennes, un cordon USB-A vers USB-C et un manuel d’utilisation rapide

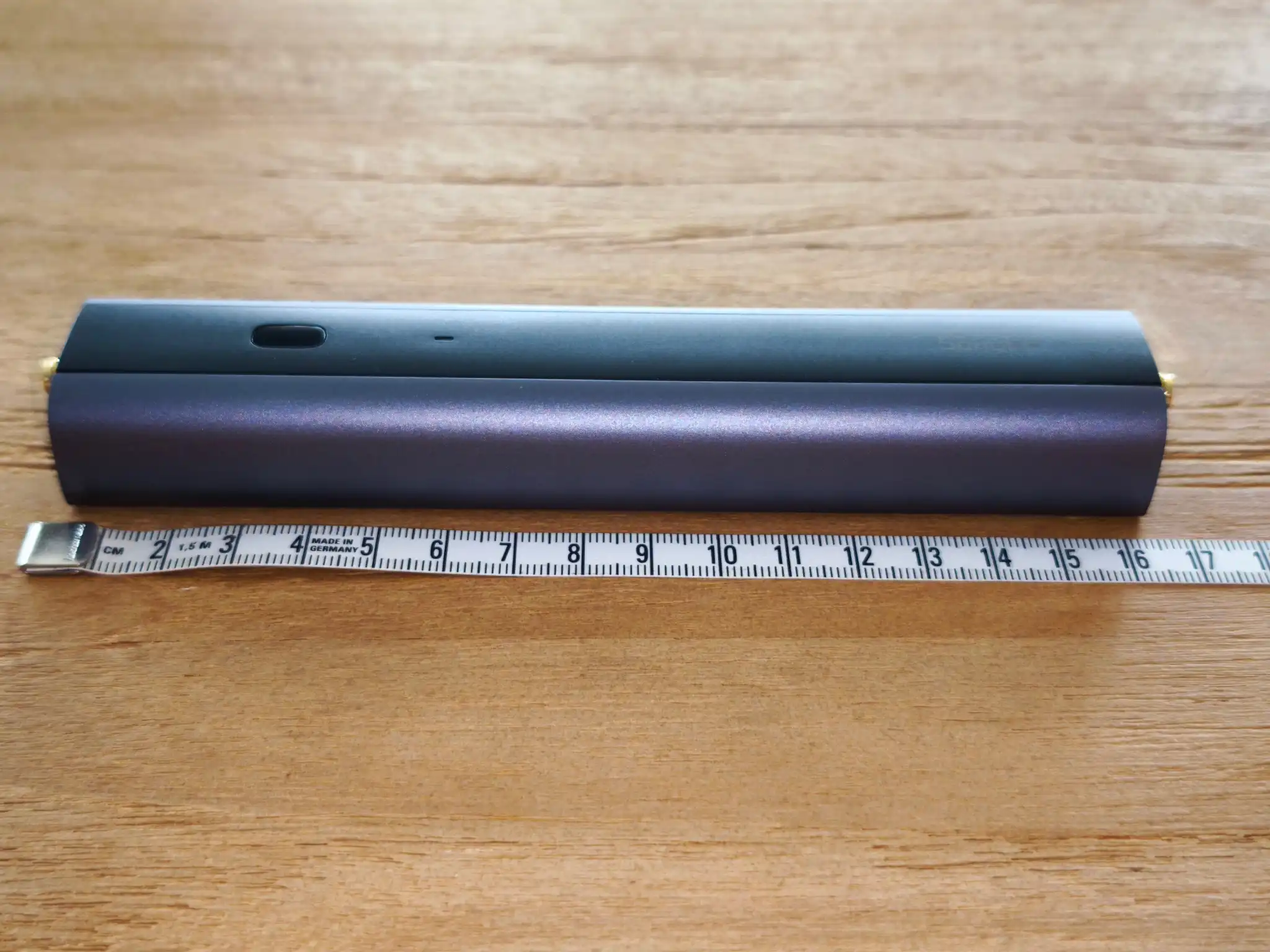

Le dongle max possède sur la face avant un bouton multifonction et un voyant LED

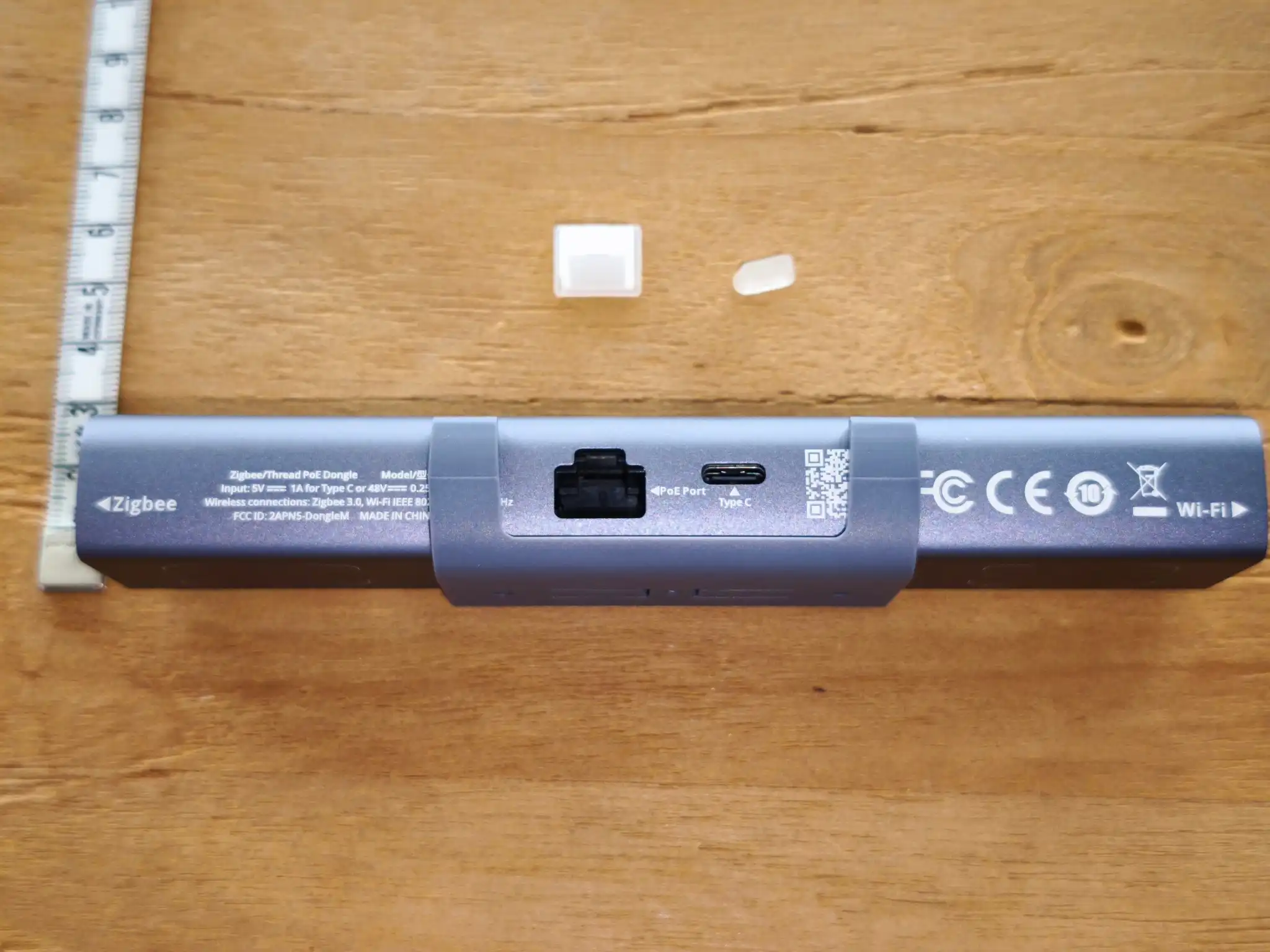

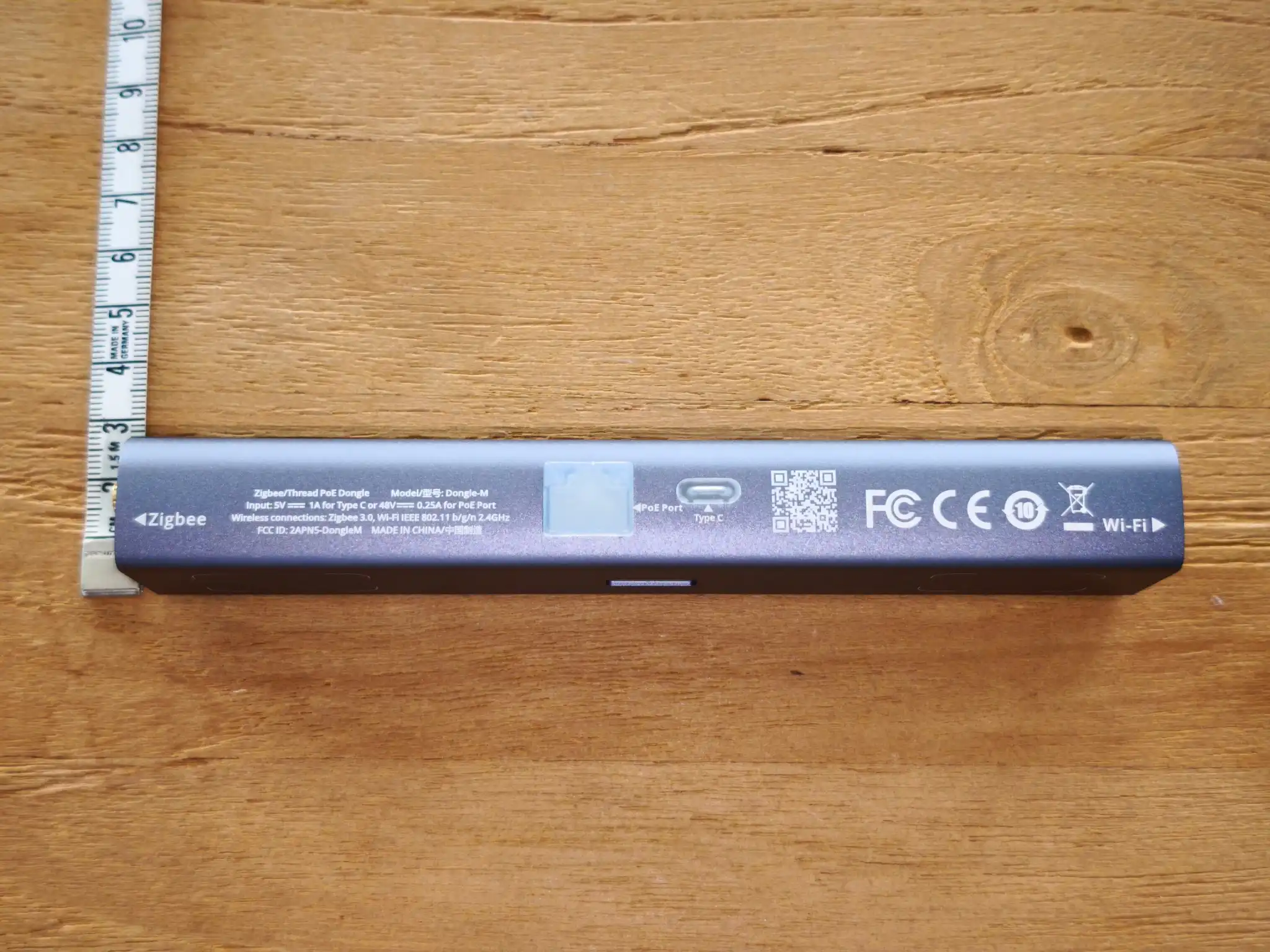

En partie haute nous voyons le port ethernet PoE, le pour USB-C et quelques normes et informations de recyclage

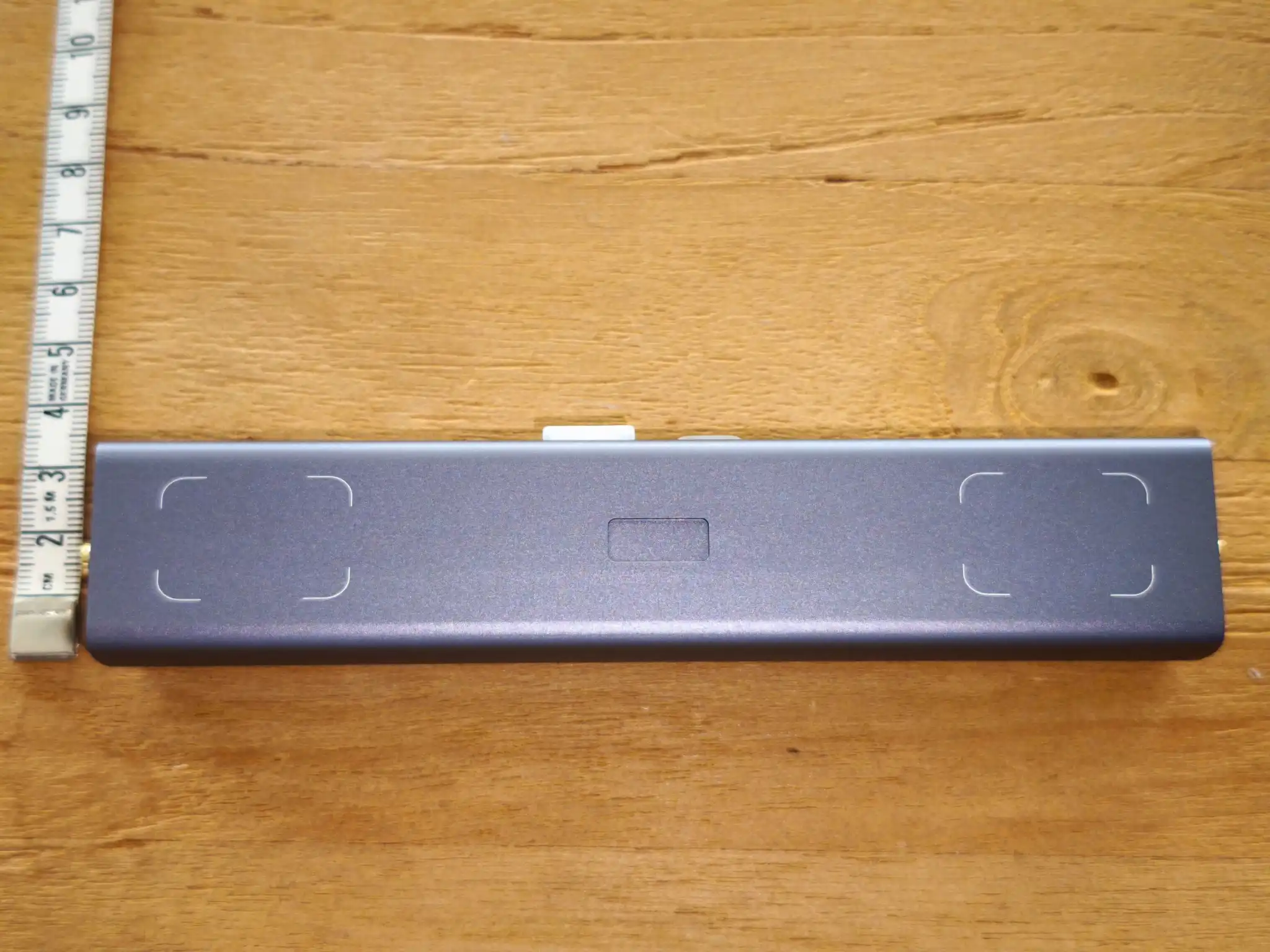

L’arrière est lisse, nous voyons les deux repères pour positionner les adhésifs double face et l’empreinte du support amovible

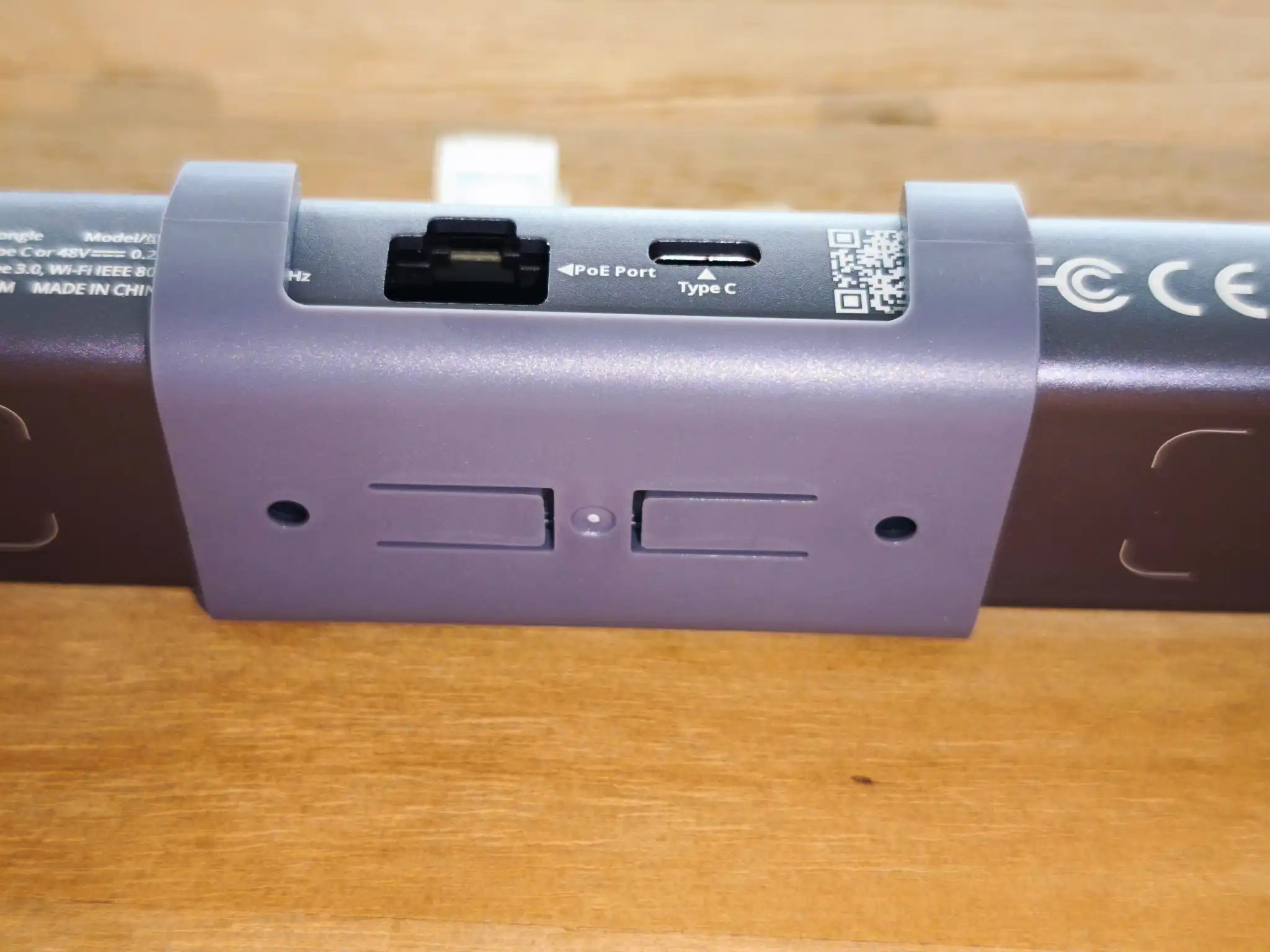

Une fois le support amovible positionné nous pouvons voir que l’accès aux ports Ethernet PoE et USB-C est aisé

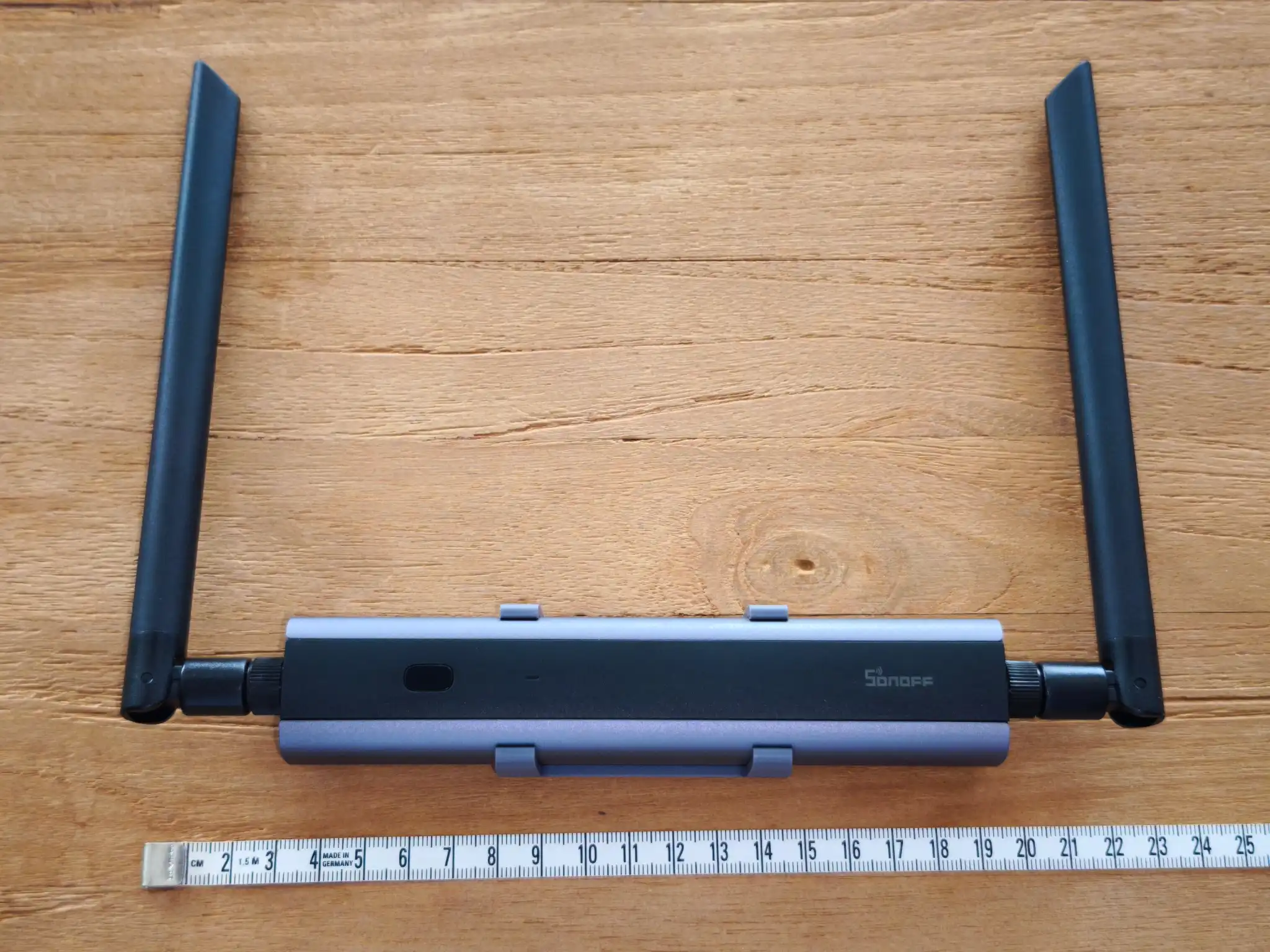

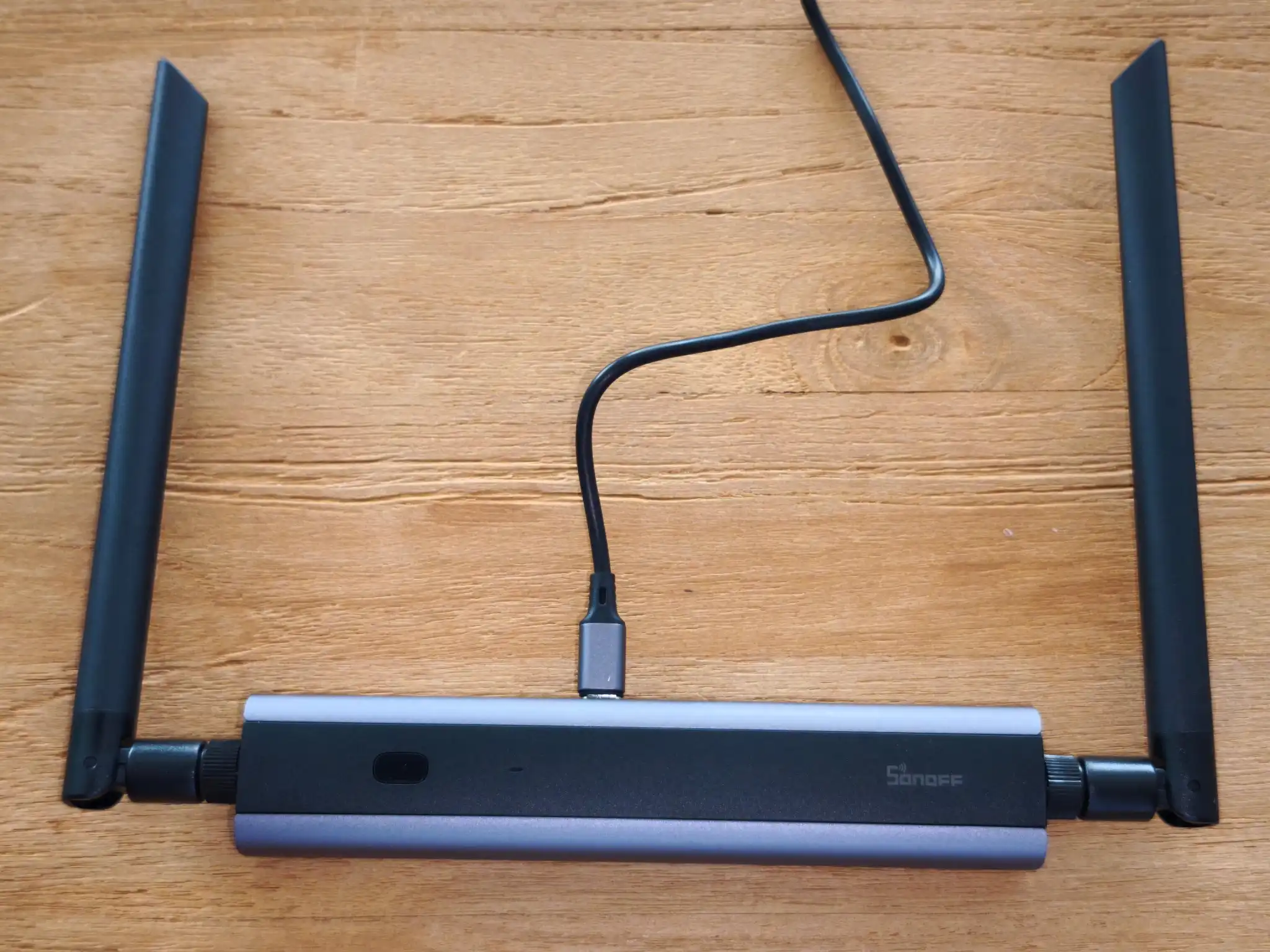

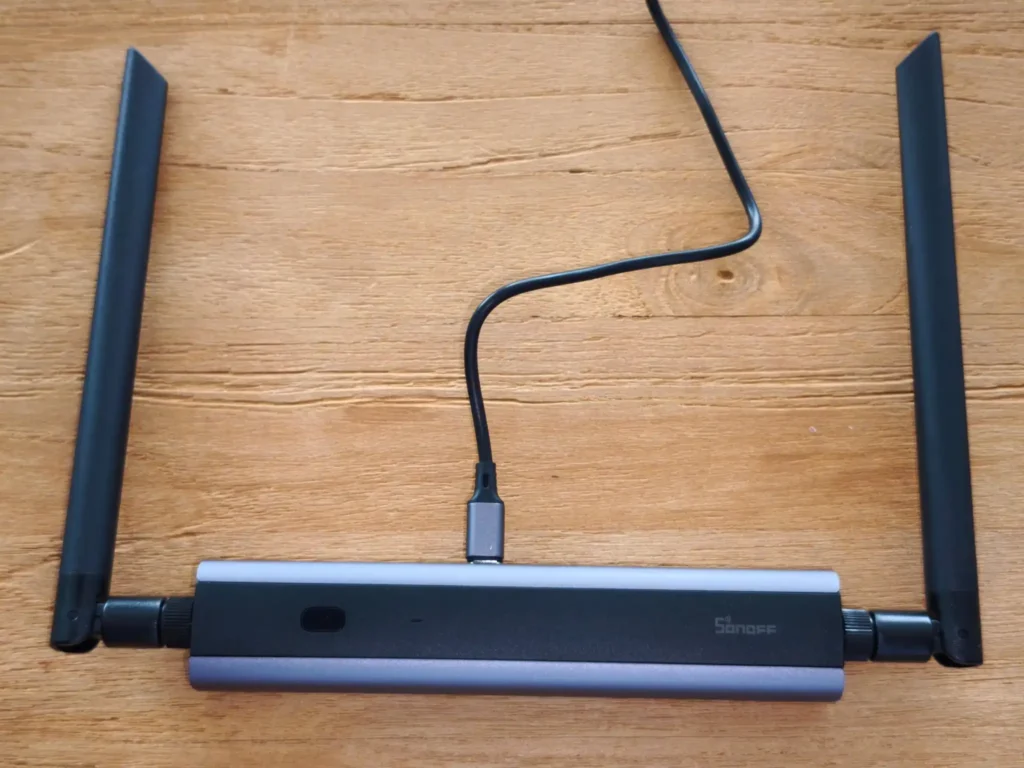

Aves les deux antennes, une dédiée au Zigbee et l’autre au WiFi, le dongle max prend différentes dimensions

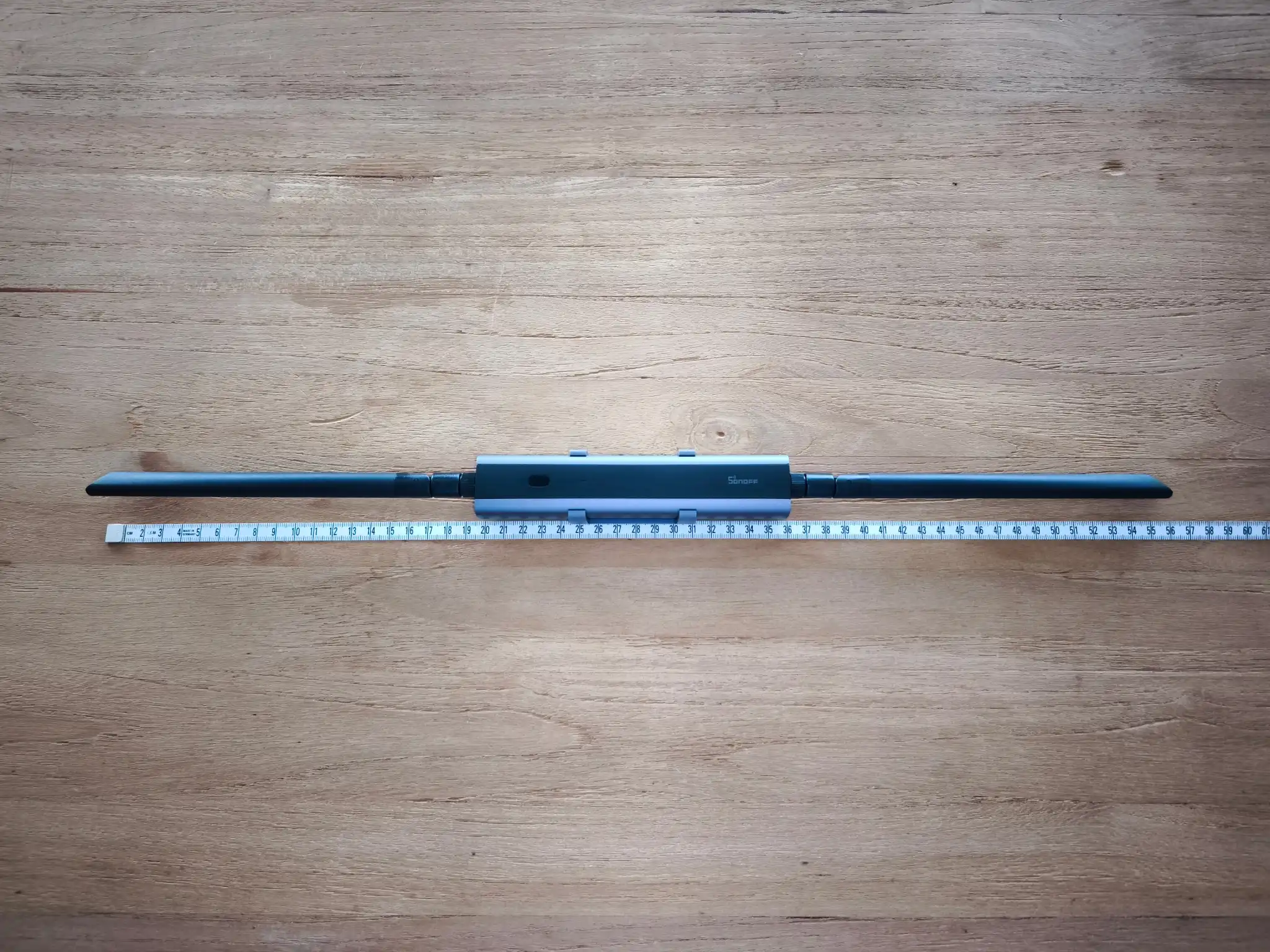

Les antennes déployées a plat, celui-ci a une longueur de 56cm
Les branchements ethernet PoE et USB-C se font par le haut, passons maintenant à la découverte de l’interface du dongle max
Découverte de l’interface du Dongle Max de SONOFF
L’accès a l’interface du dongle max est très simple en tapant dans la barre d’adresse de votre navigateur http://dongle-m.local vous arrivez sur la page d’identification. Lors de la première connexion il vous suffit simplement de taper le mot de passe souhaité, une confirmation de celui-ci vous sera demandé

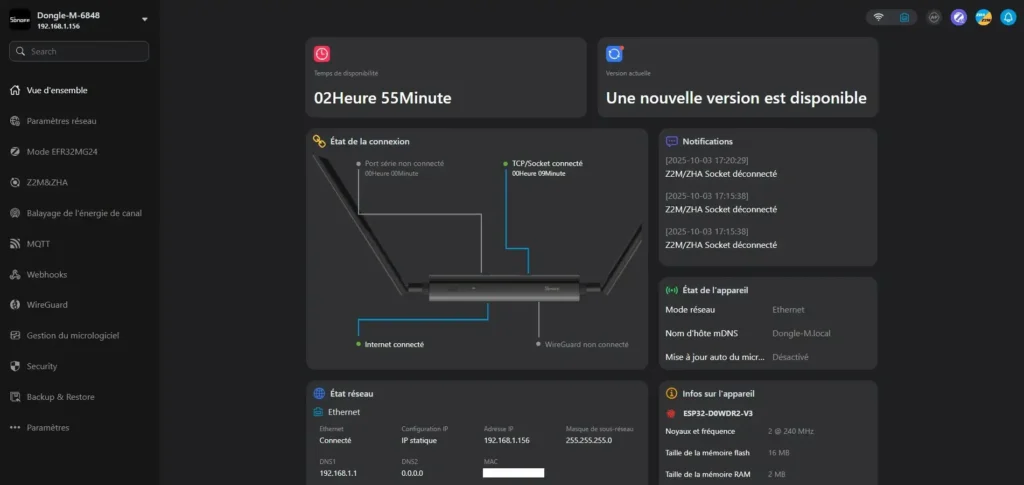

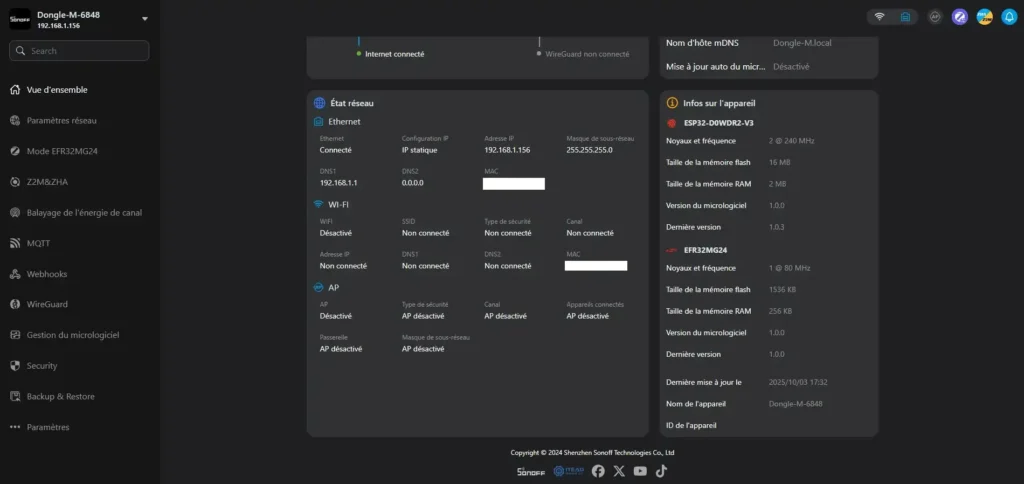

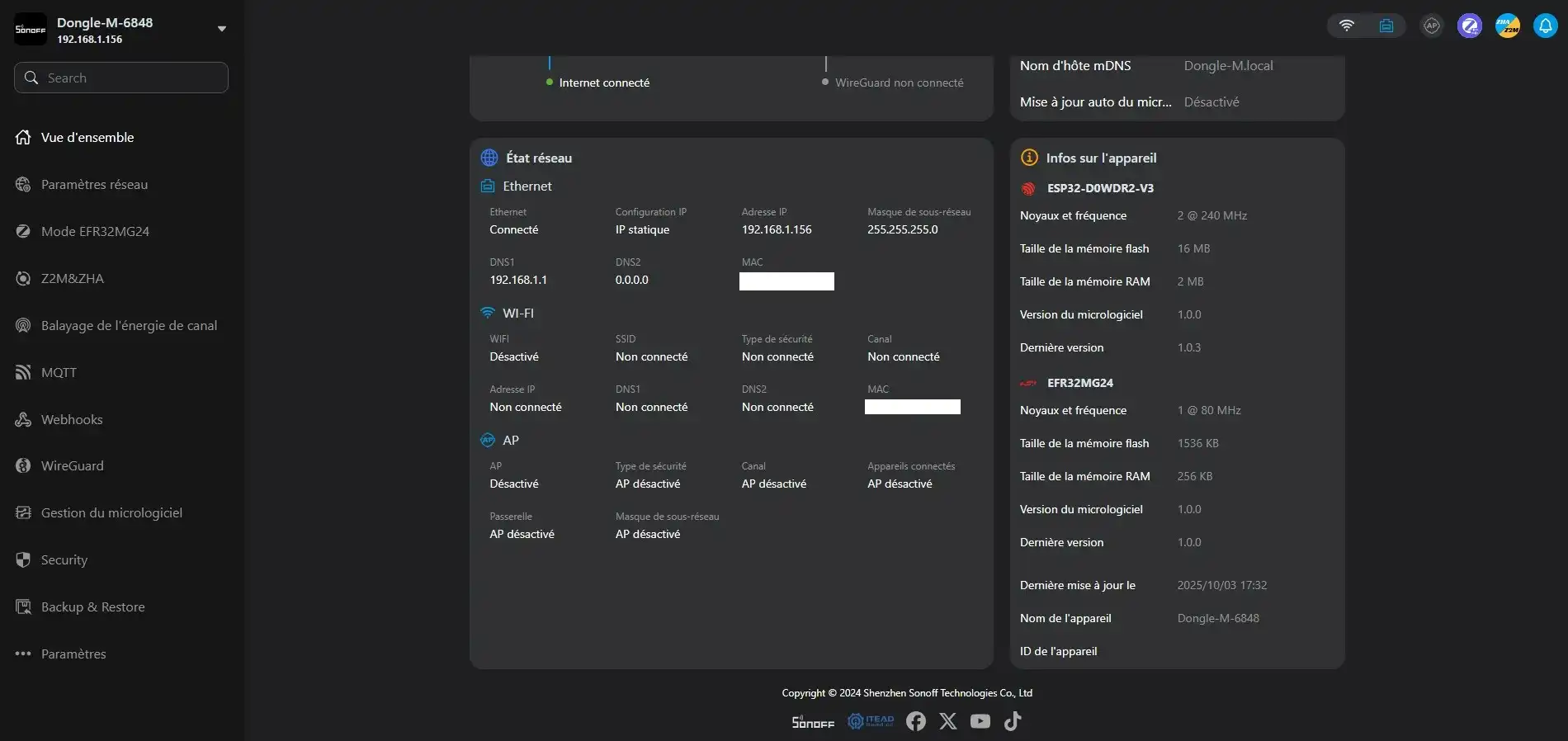

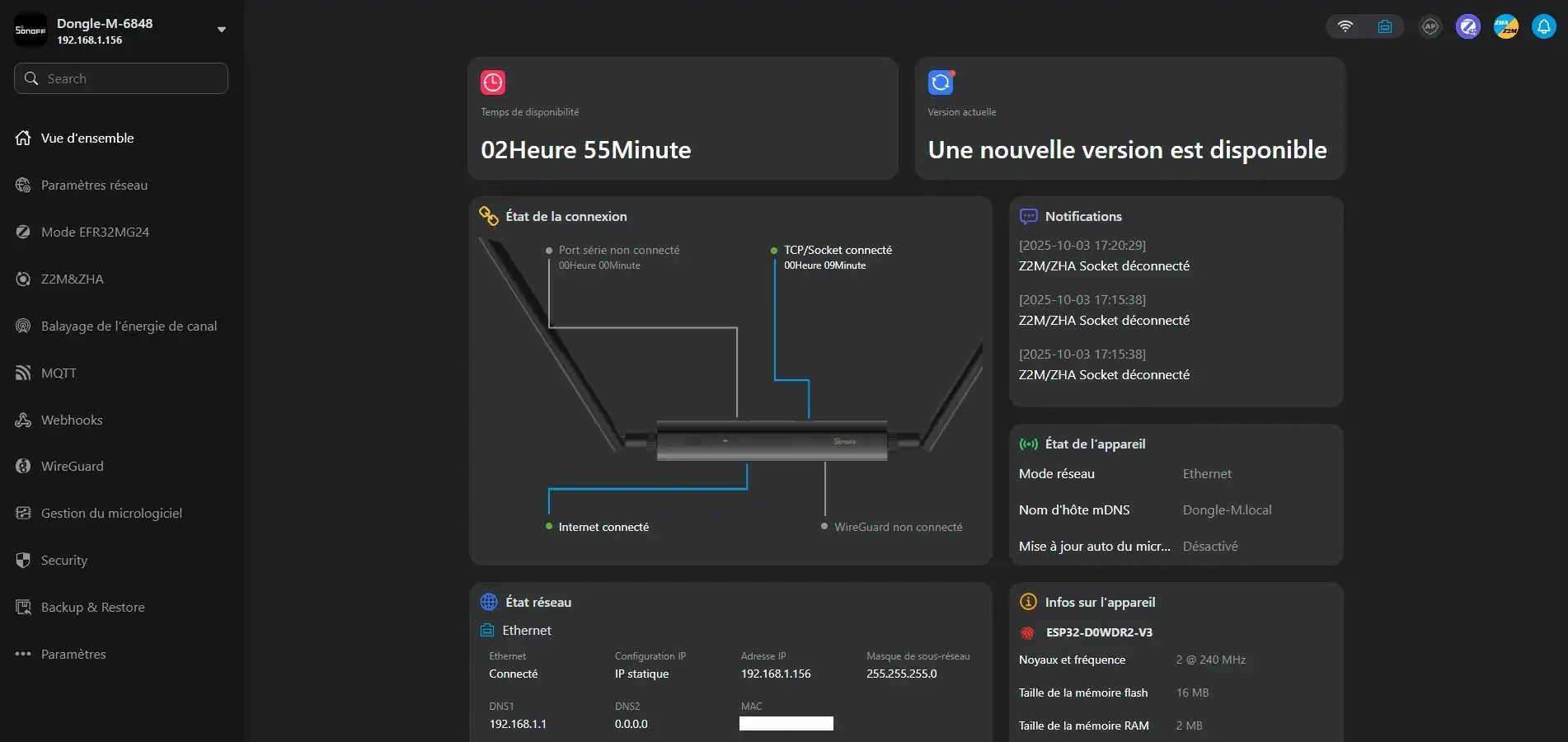

Vous accédez ensuite au tableau de bord du dongle max

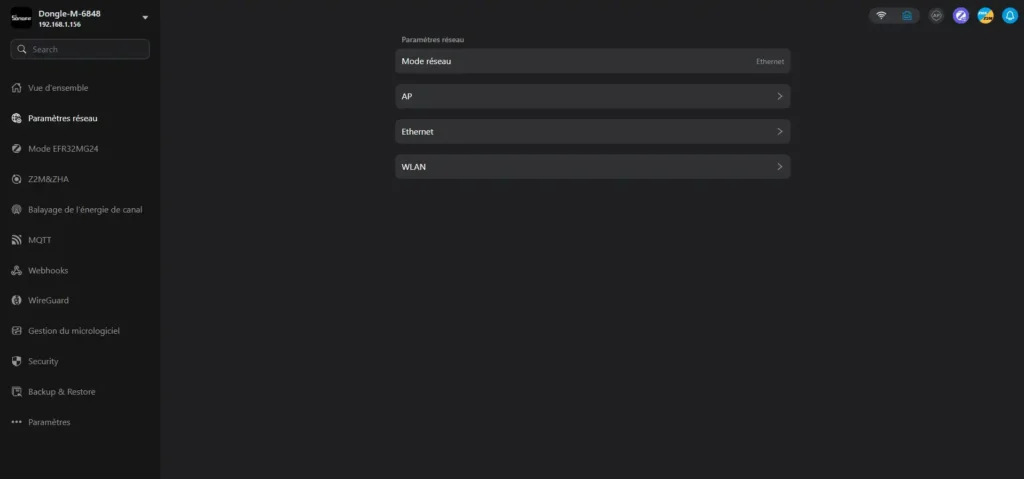

La page Paramètres réseaux vous permettra de configurer le dongle max sur votre réseau informatique

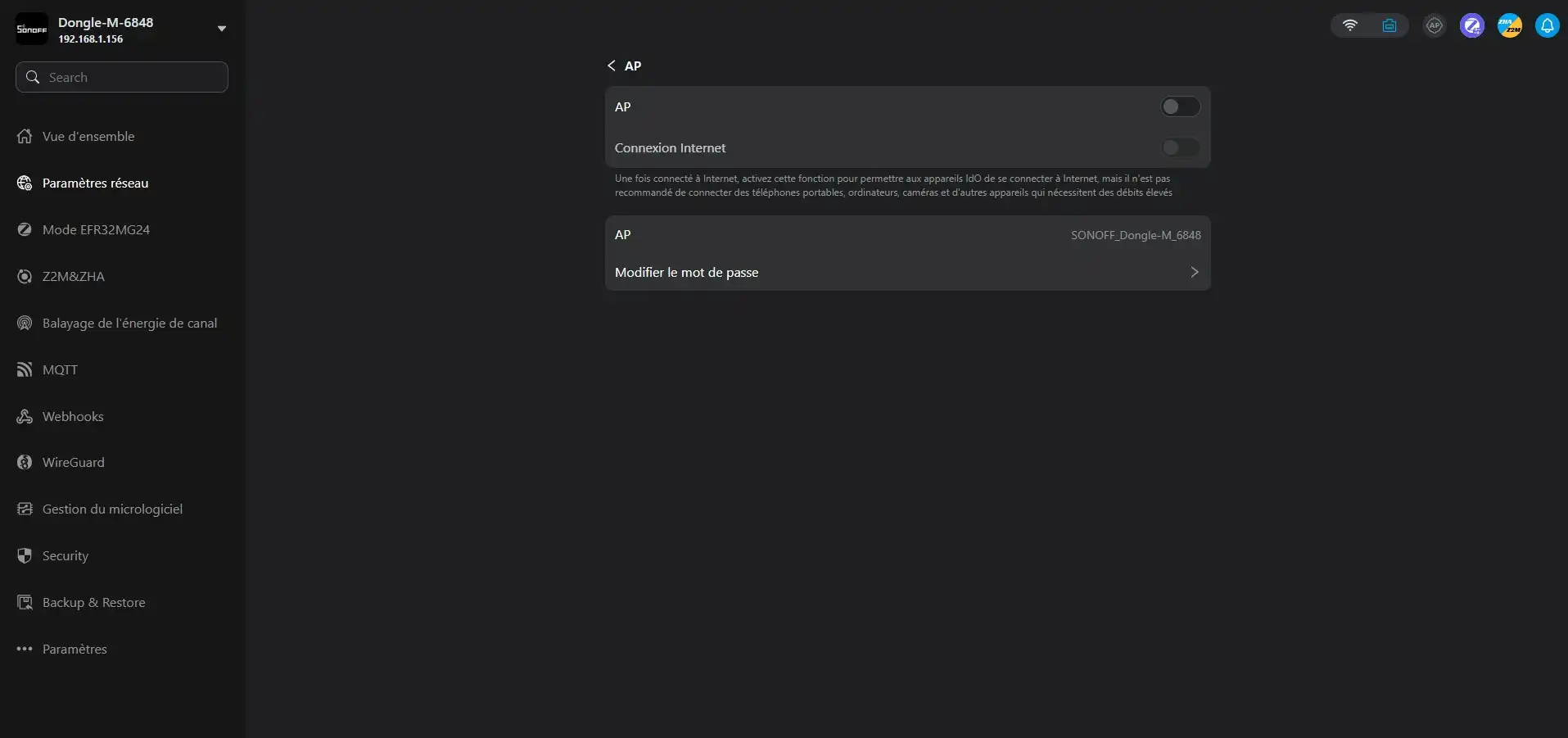

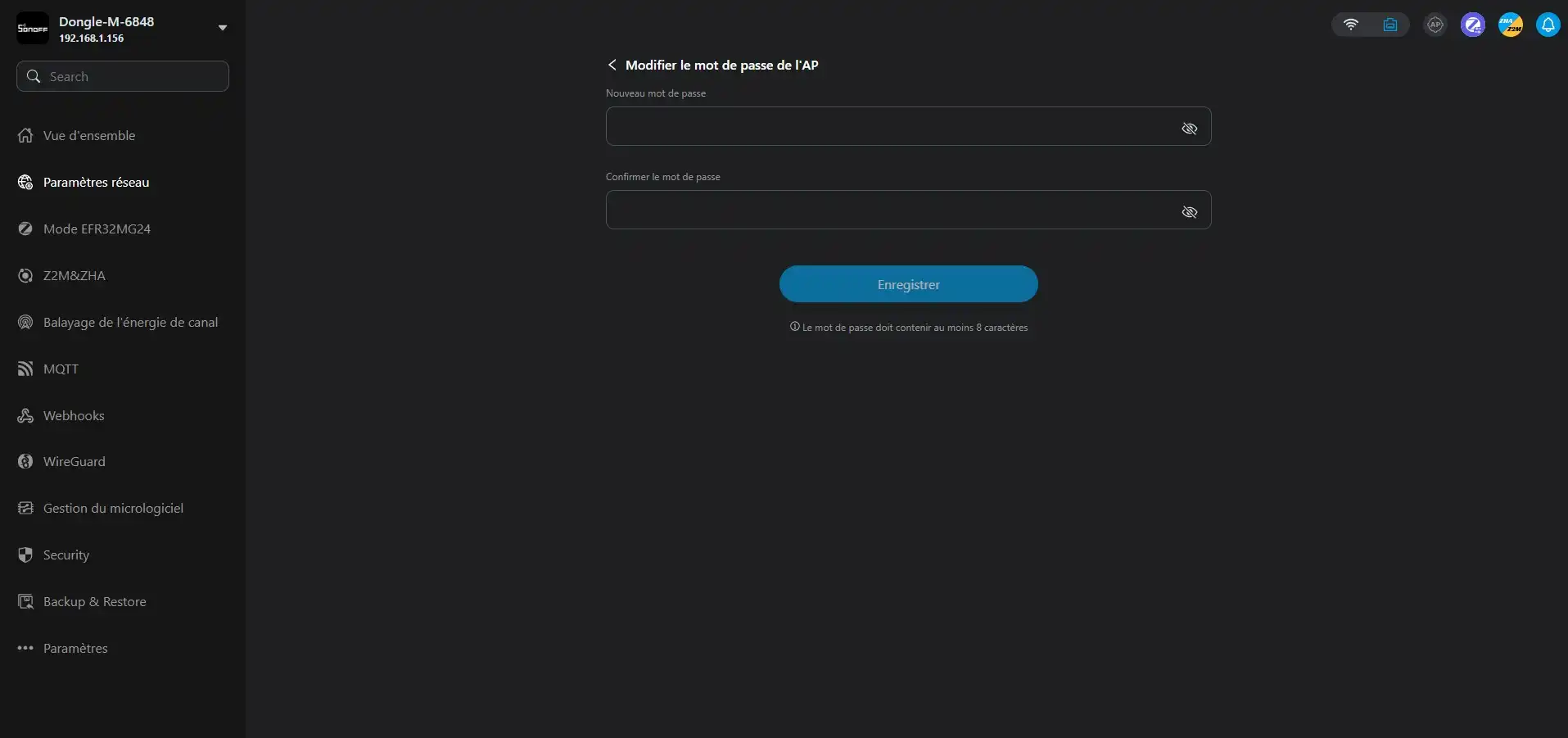

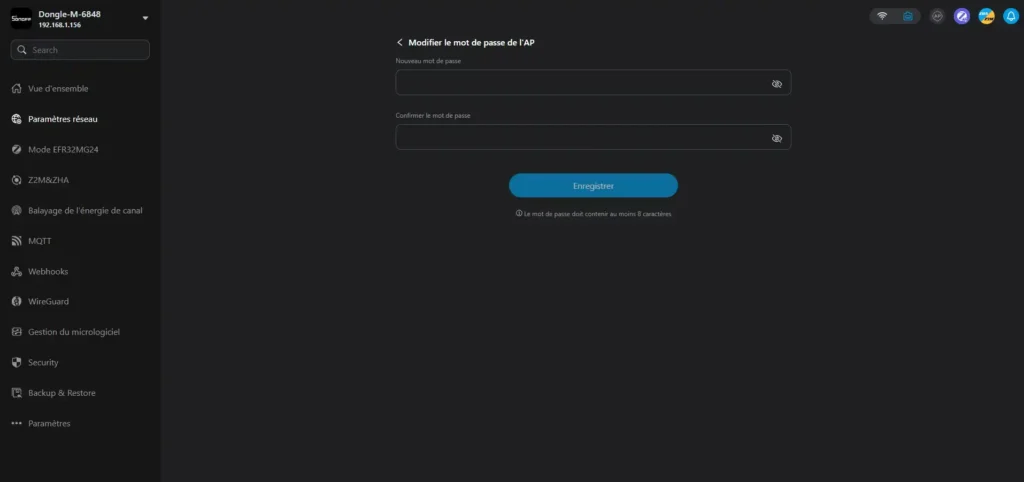

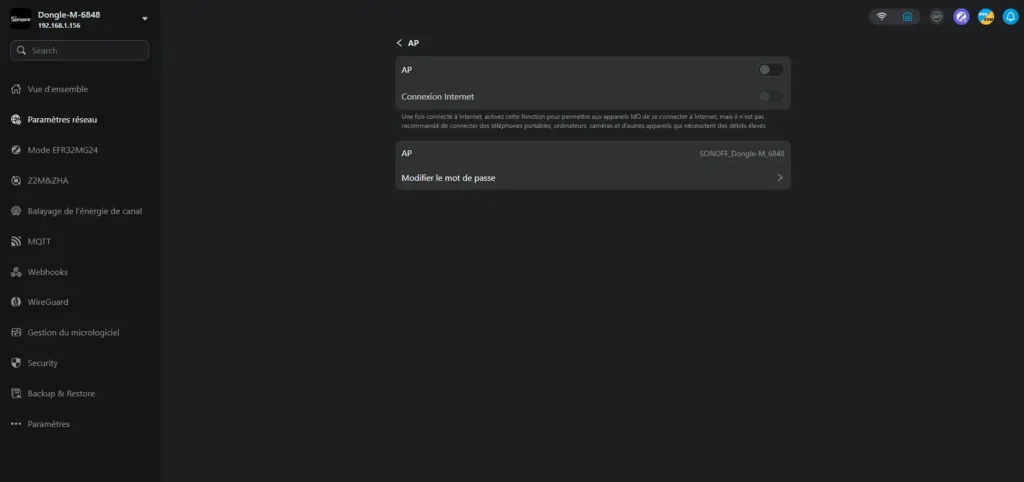

Celui-ci permet de d’activer le mode AP pour connecter d’autres équipements en WiFi

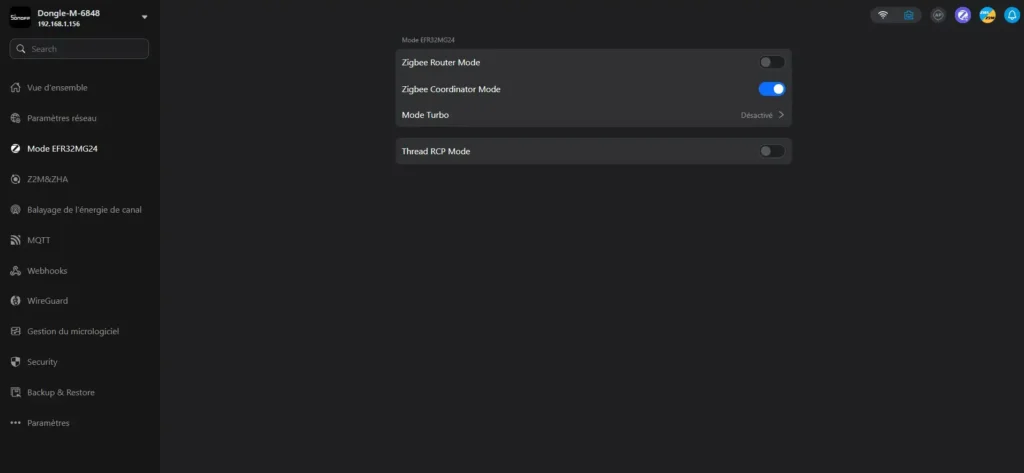

Ici vous pouvez choisir le mode Zigbee du dongle max en mode routeur ou coordinateur

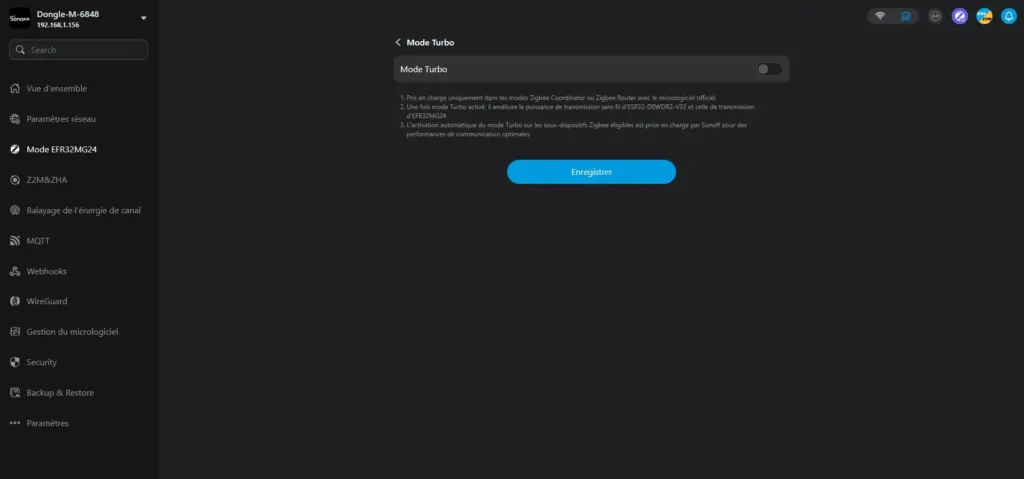

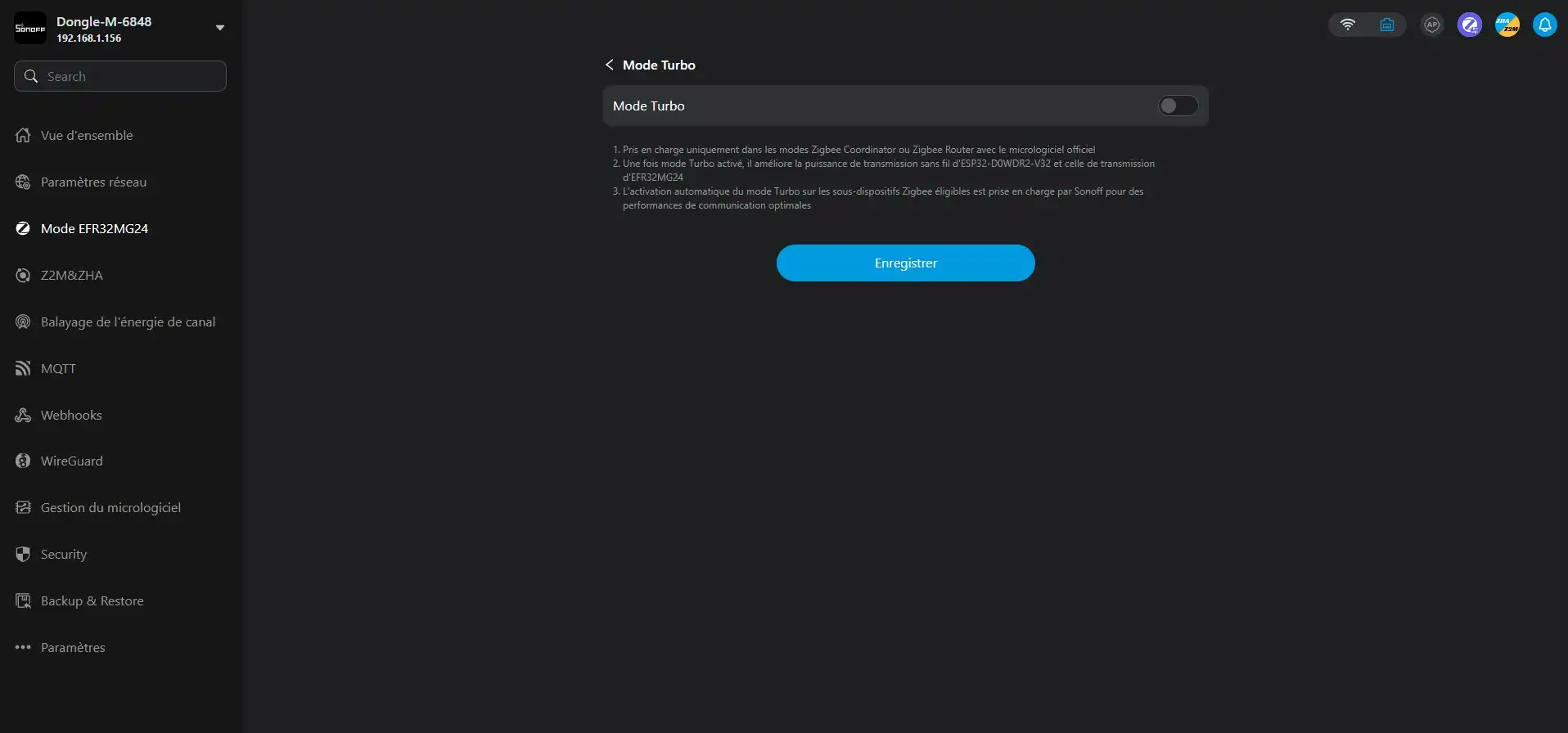

Le mode Turbo permet d’augmenter la puissance du signal Zigbee

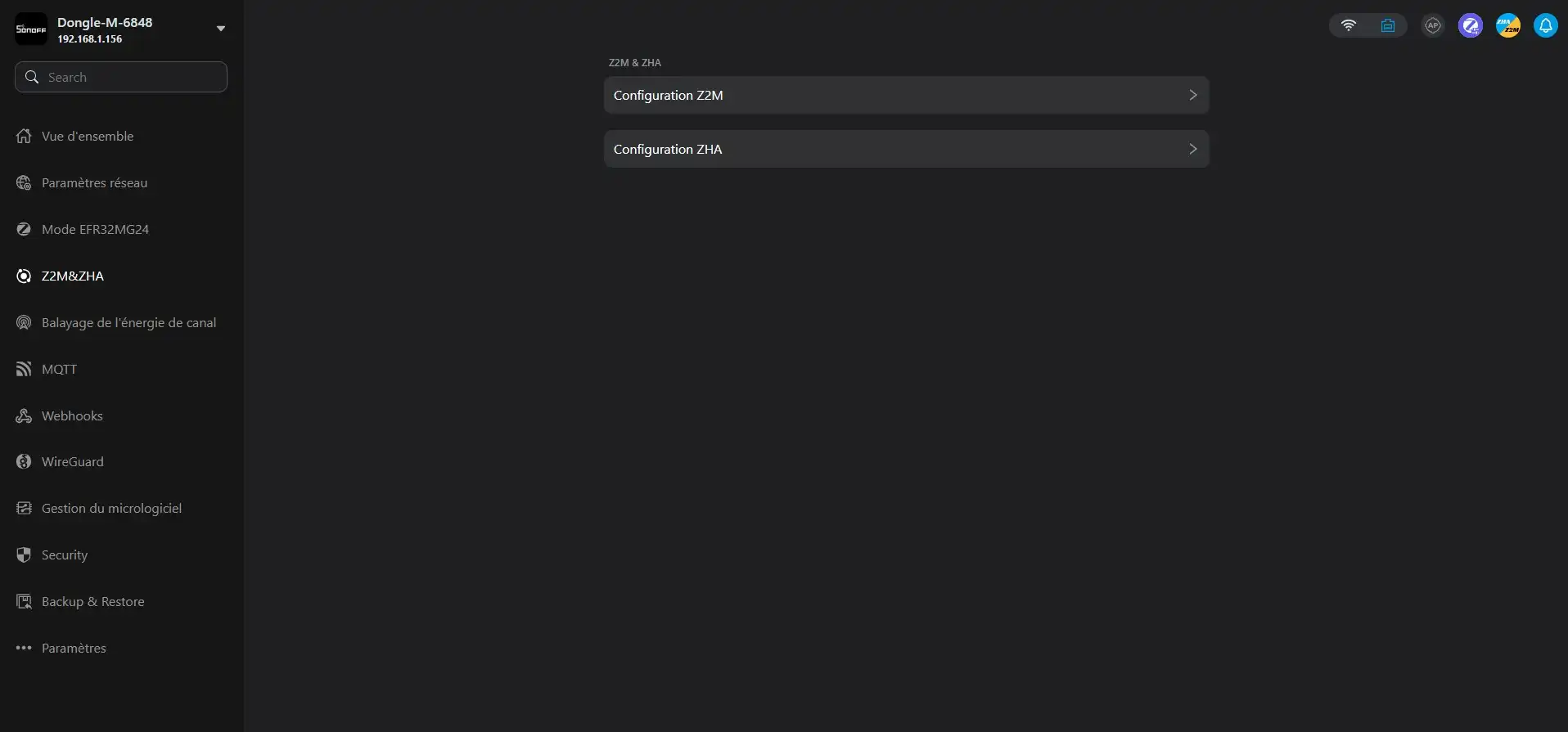

La partie Z2M/ZHA vous permettra de vous guider dans la configuration de votre installation

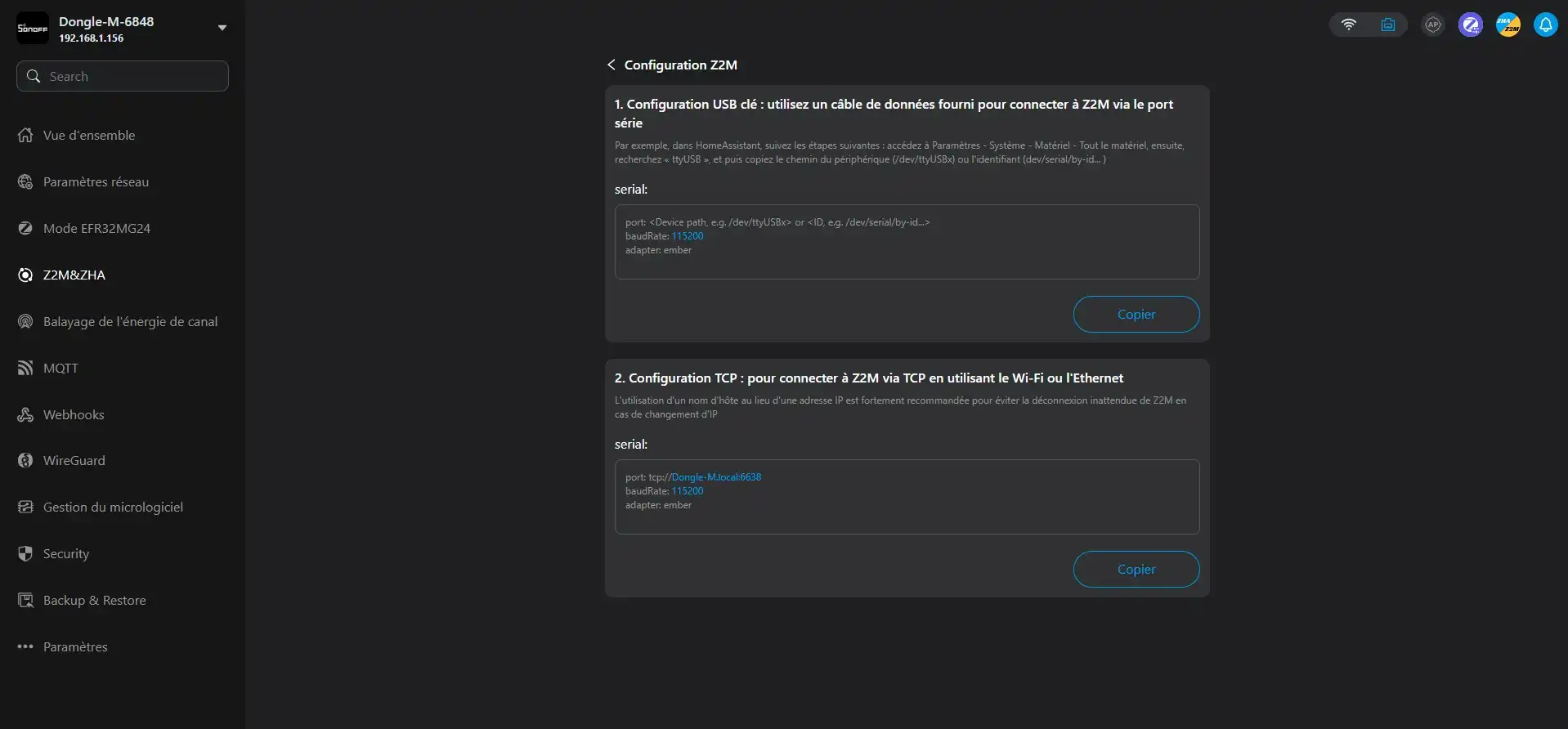

Ici les paramètres a copier dans votre configuration sous Z2M en utilisation USB ou TCP (ethernet)

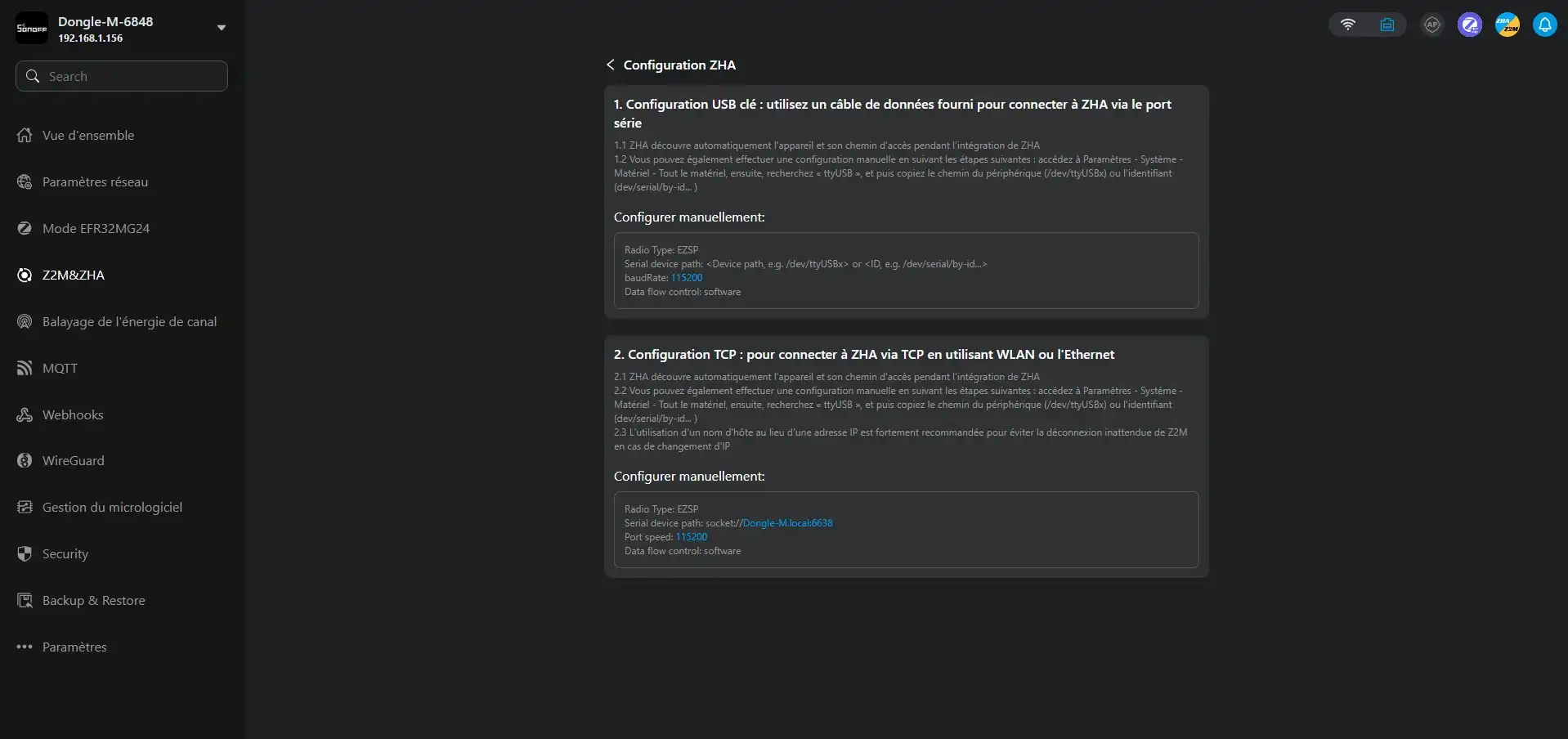

Ici la configuration pour une installation sous ZHA en utilisation USB ou TCP (ethernet)

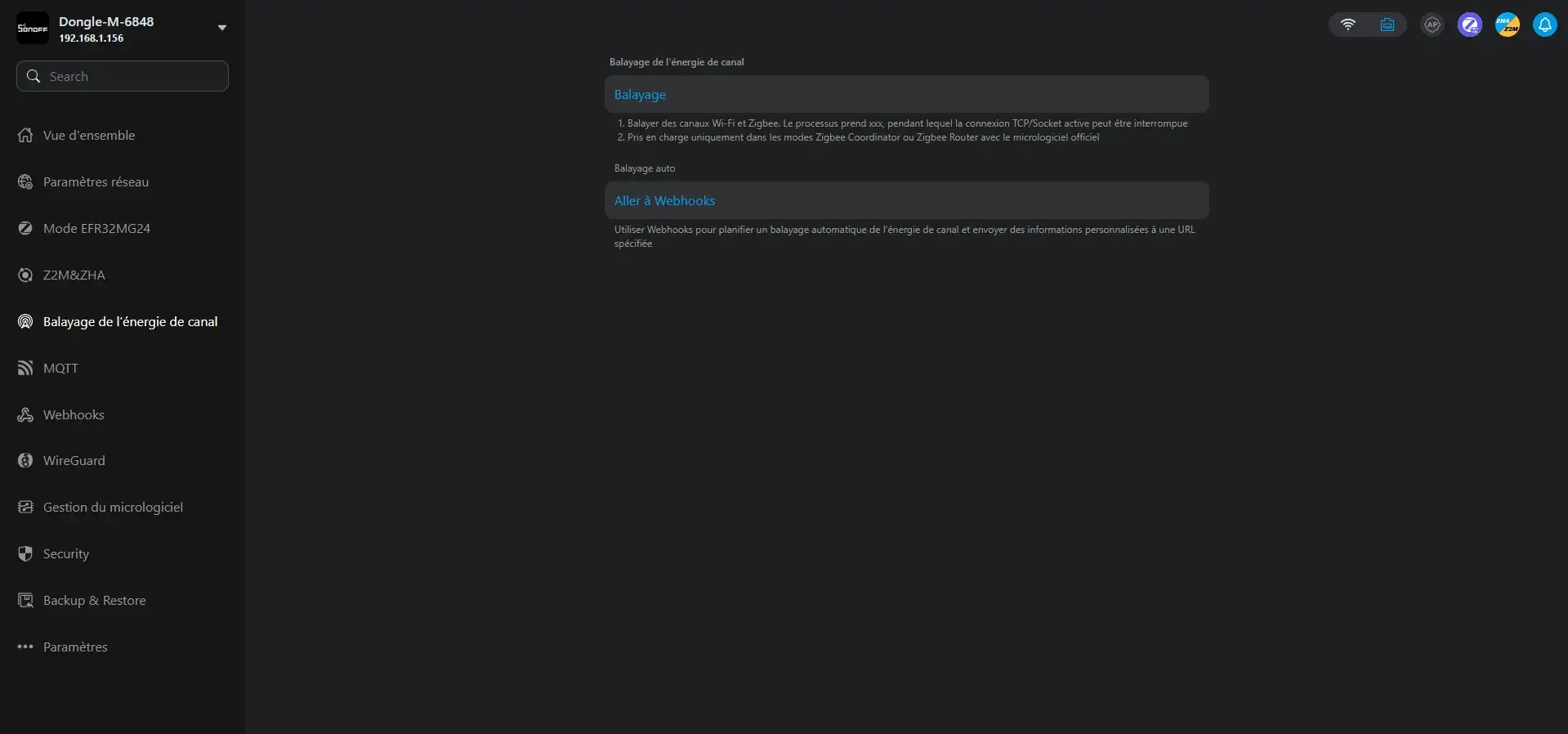

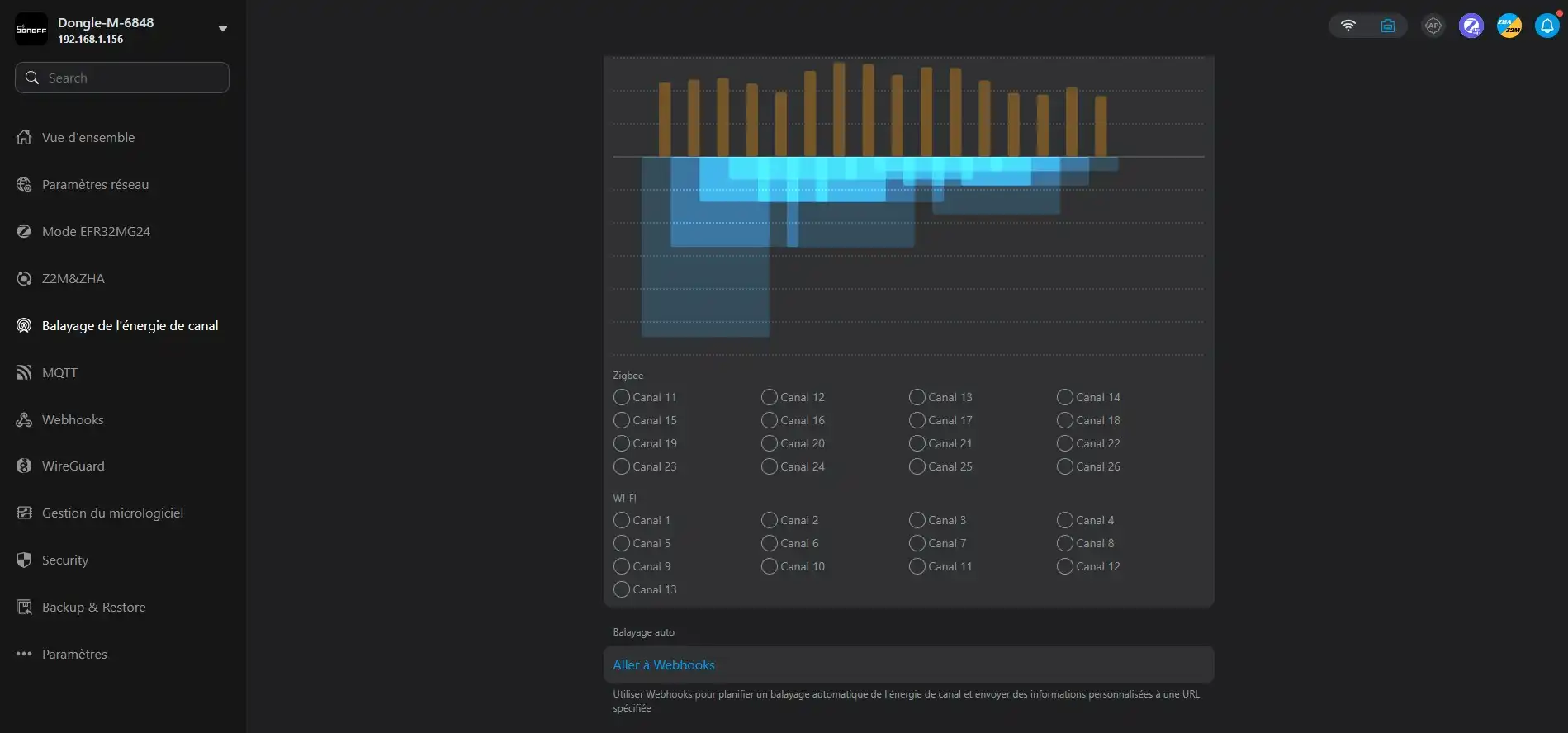

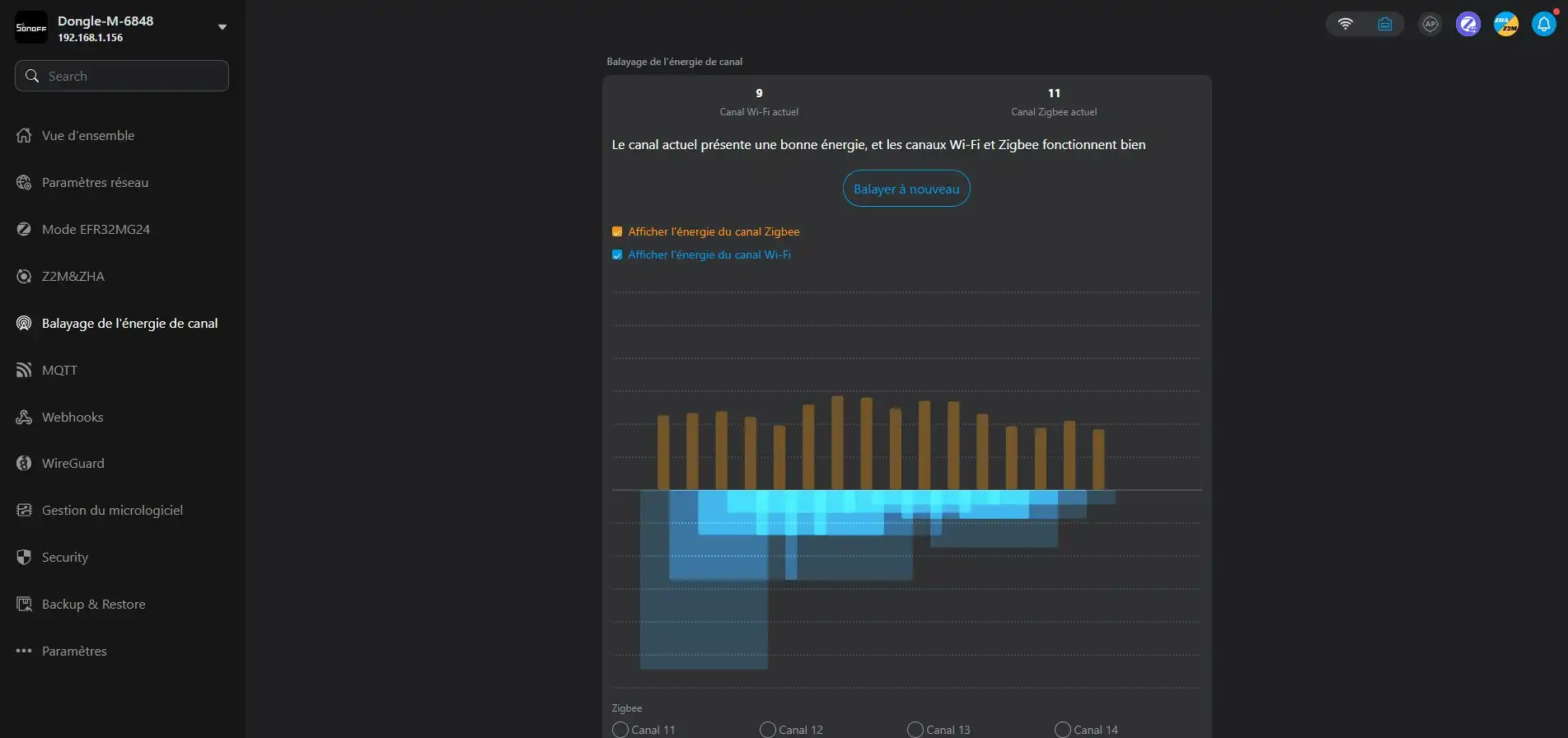

Le balayage de l’énergie de canal vous permettra d’analyser les canaux Zigbee et WiFi utilisés autours de vous

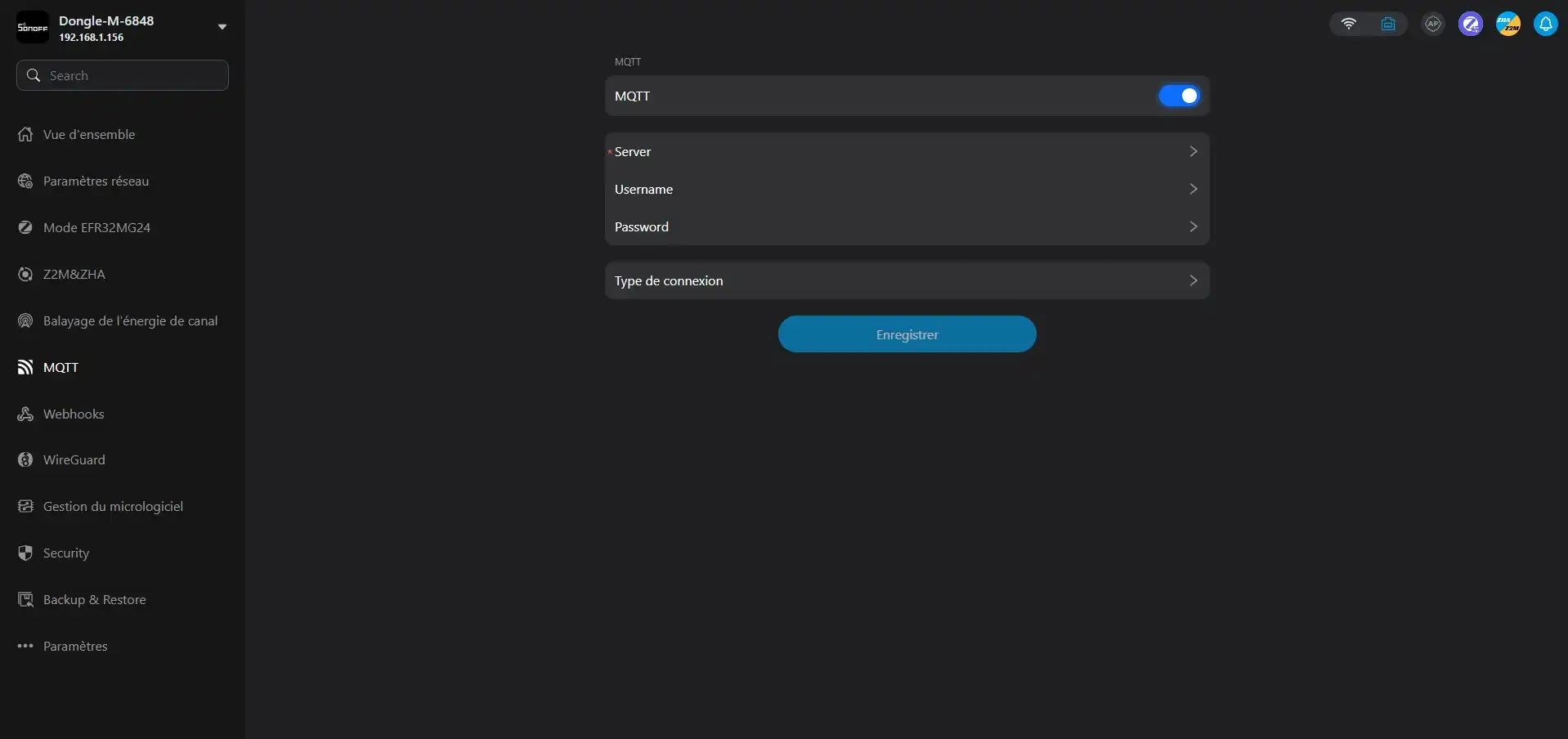

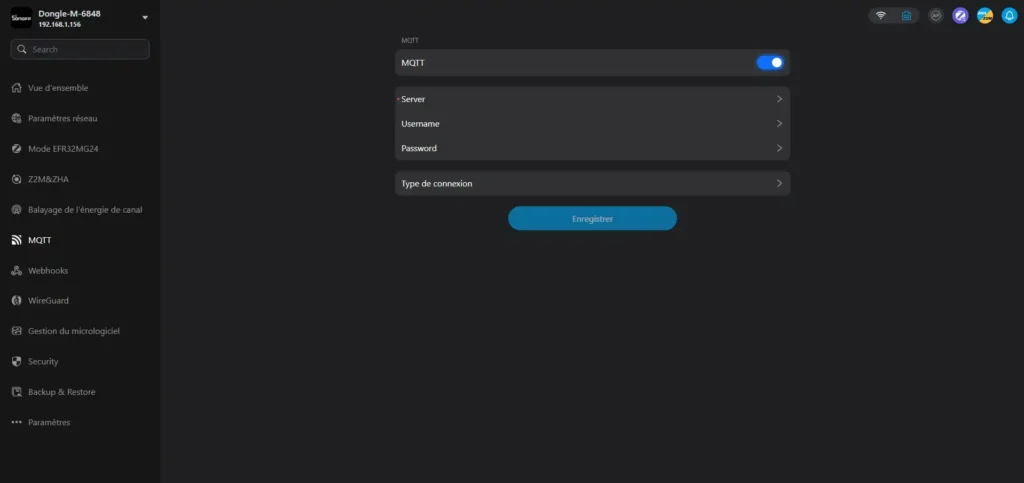

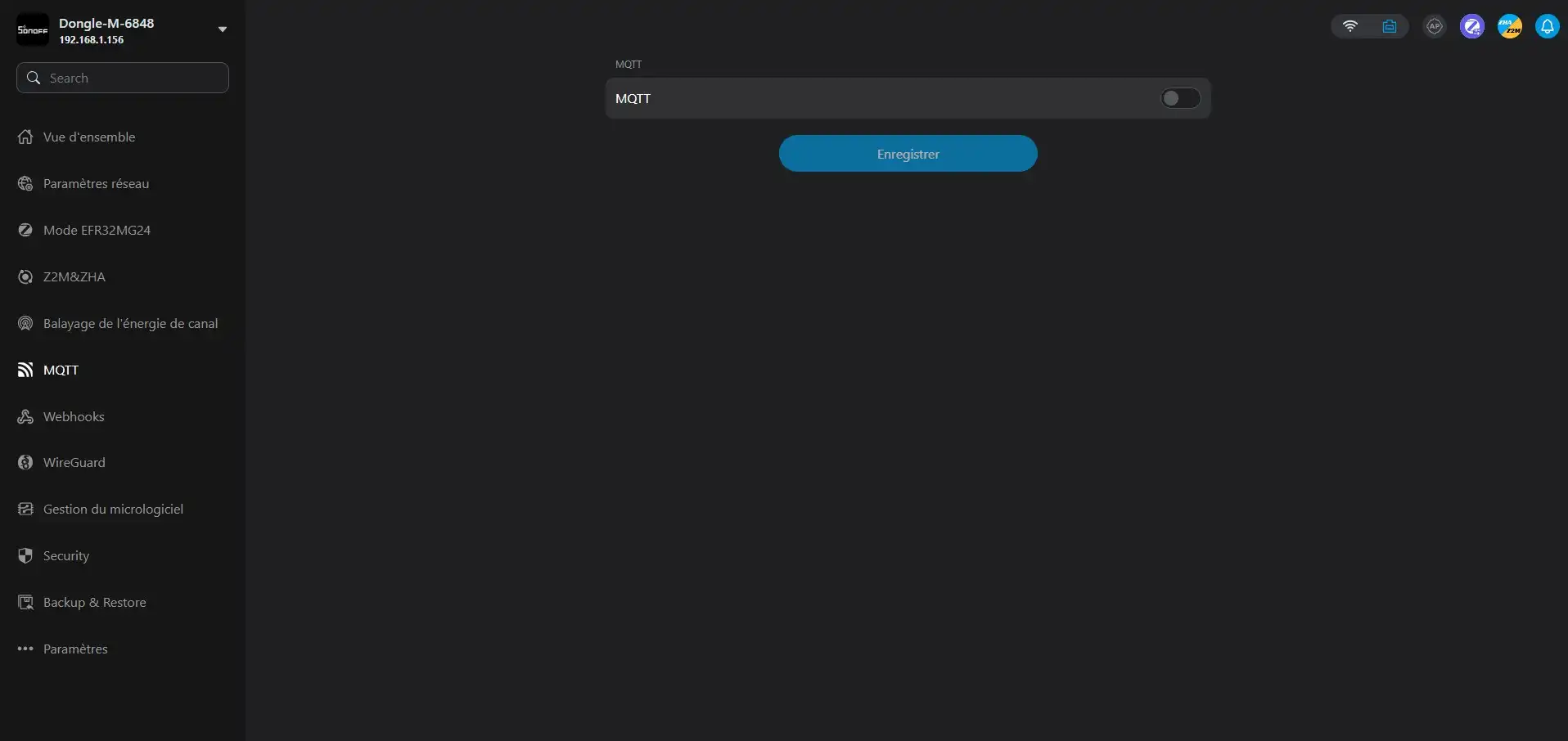

Le dongle max de Sonoff peut également être utilisé comme serveur MQTT

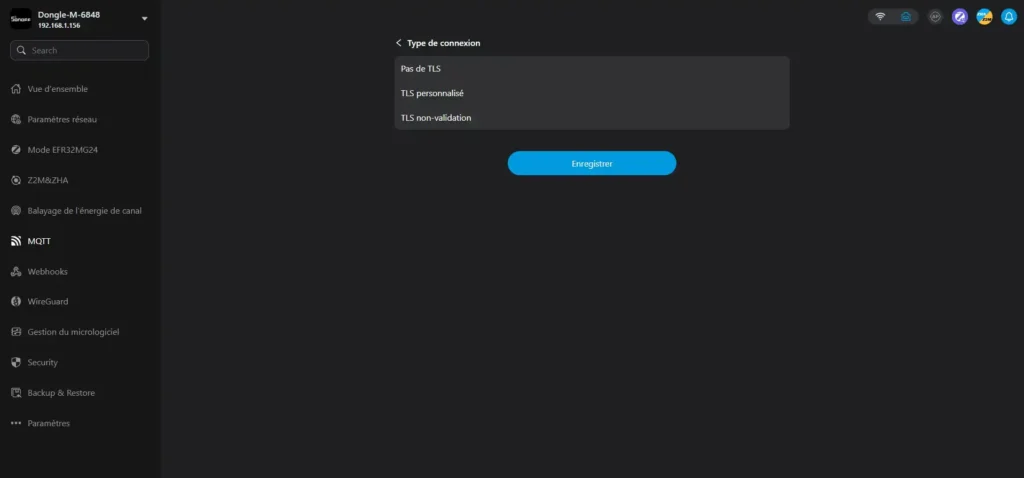

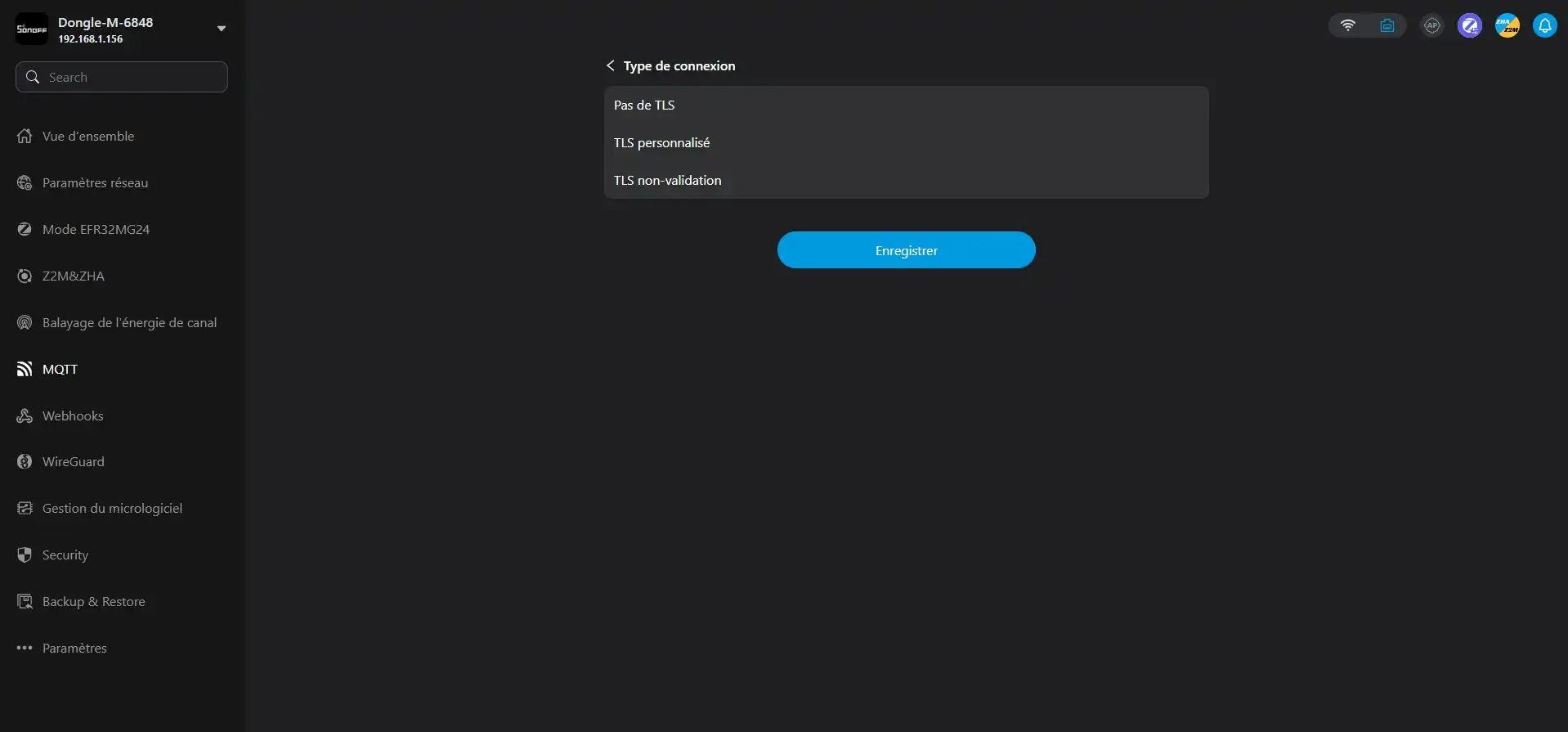

Il suffit simplement d’indiquer les informations du serveur dans les champs correspondants

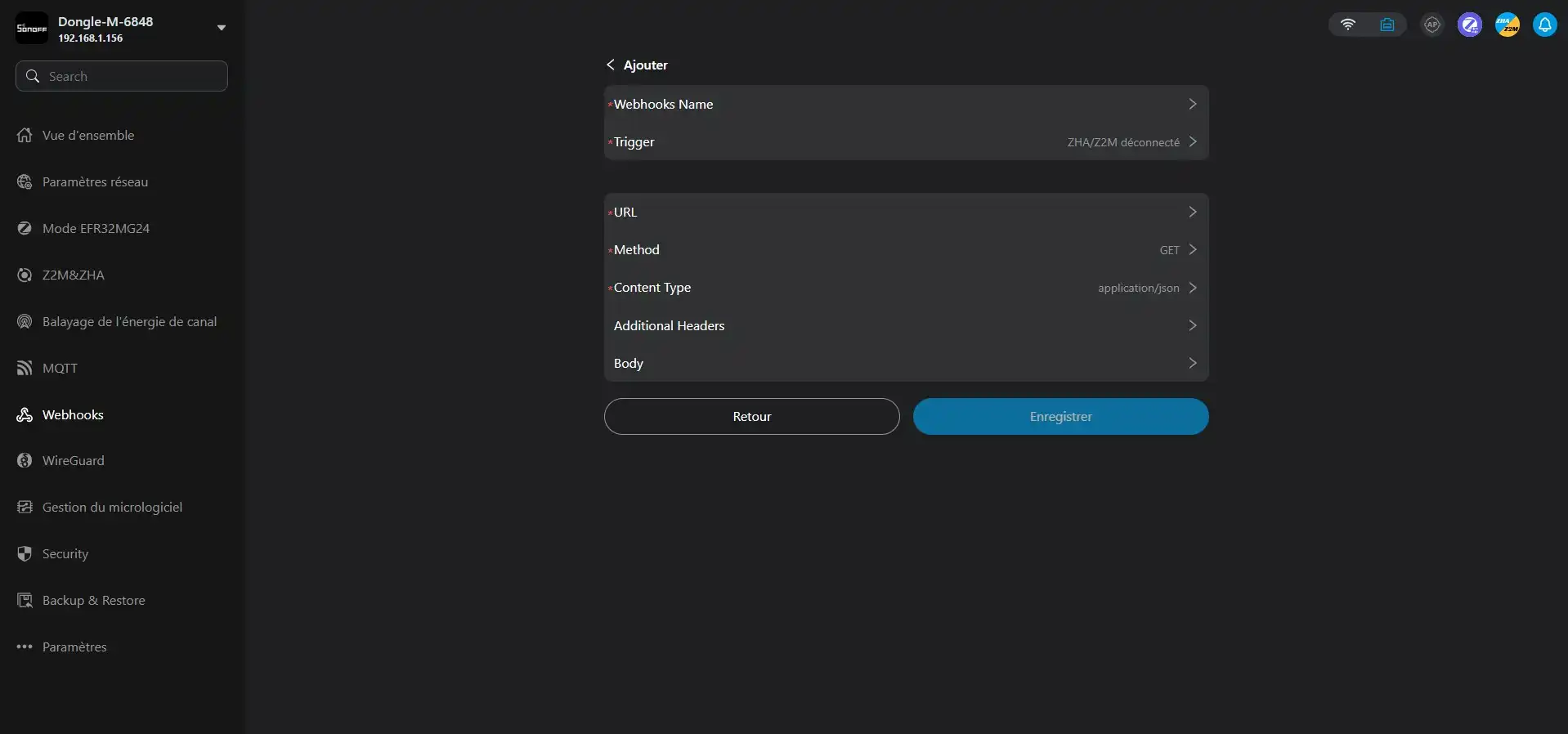

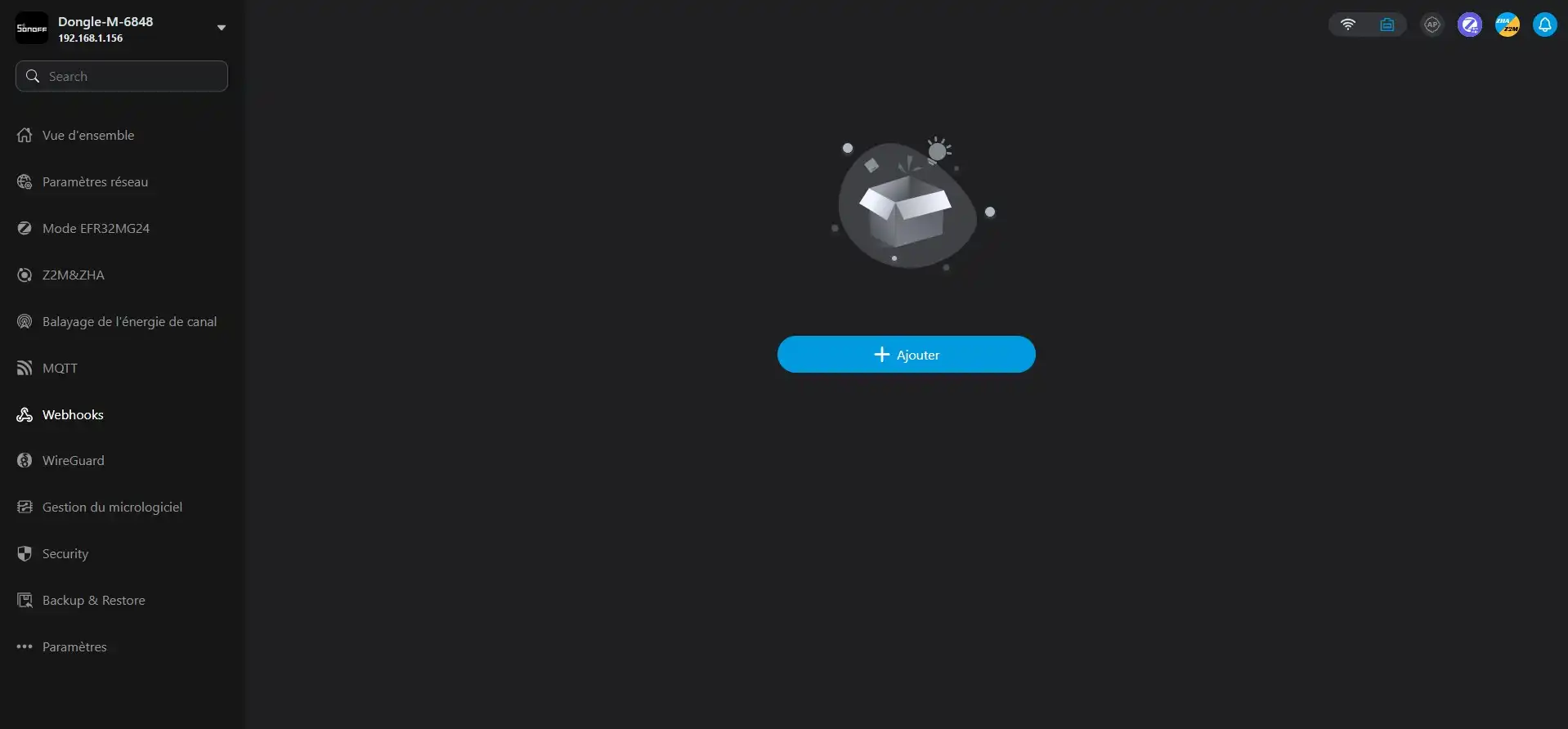

Une partie Webhooks est disponible et permettant de réceptionner des demandes et autres événements intéressants

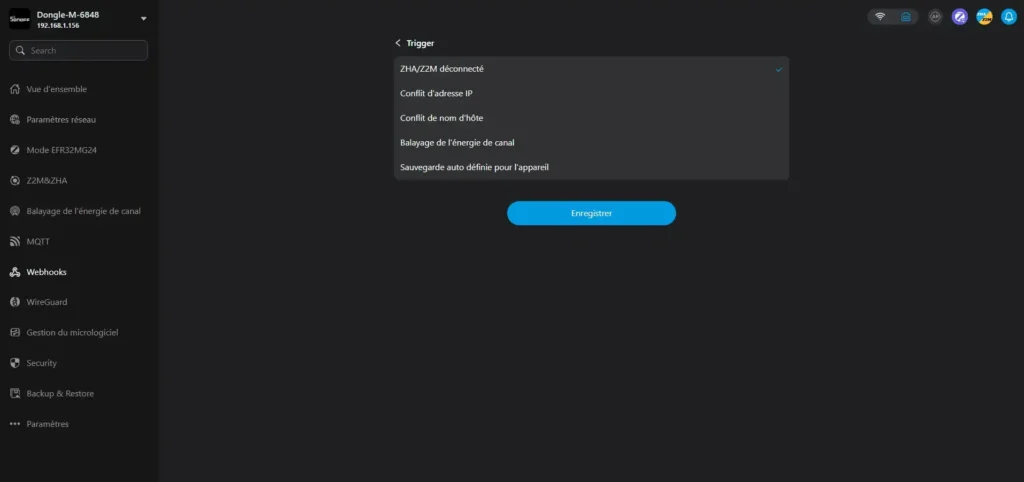

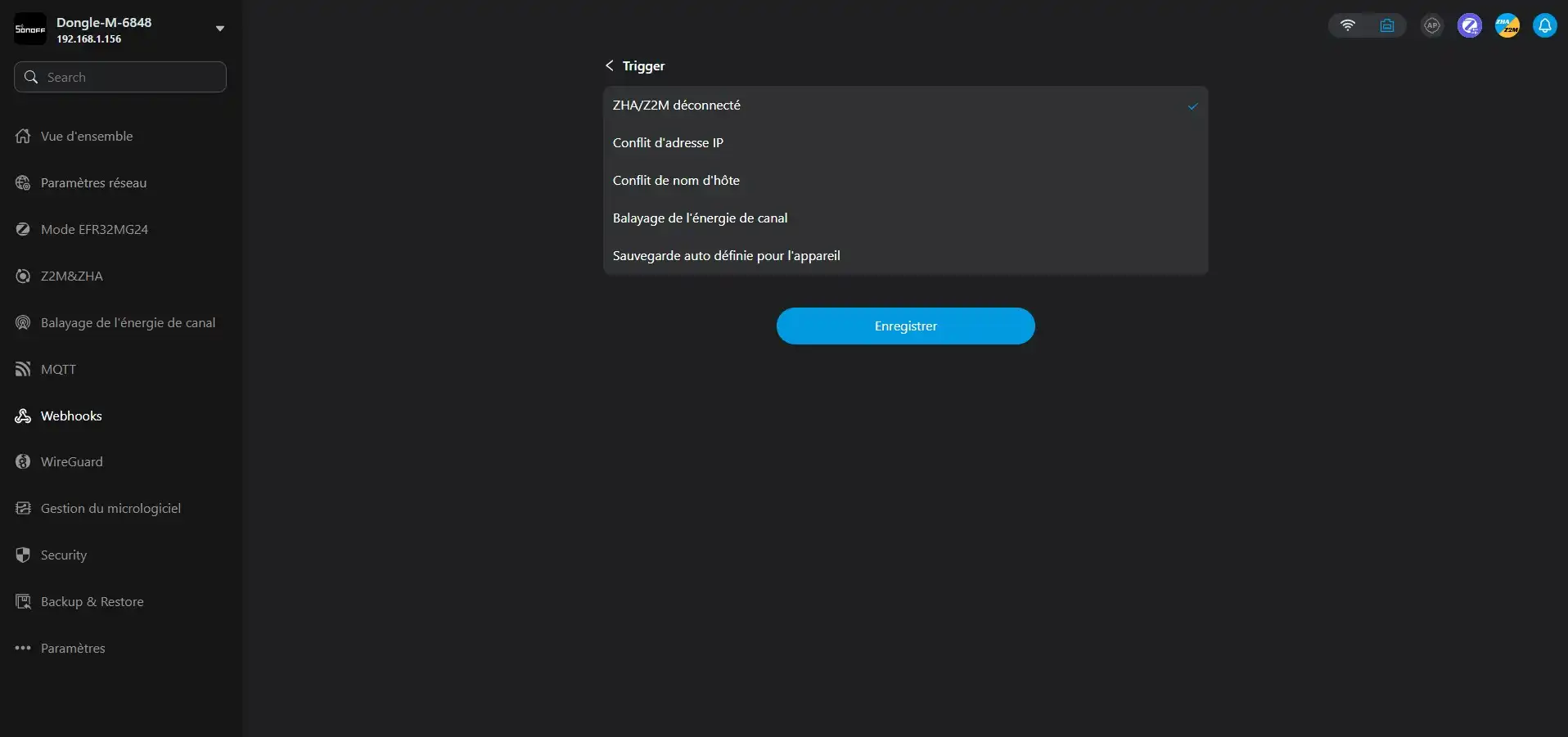

Certains types d’événements sont prêts à l’emploi

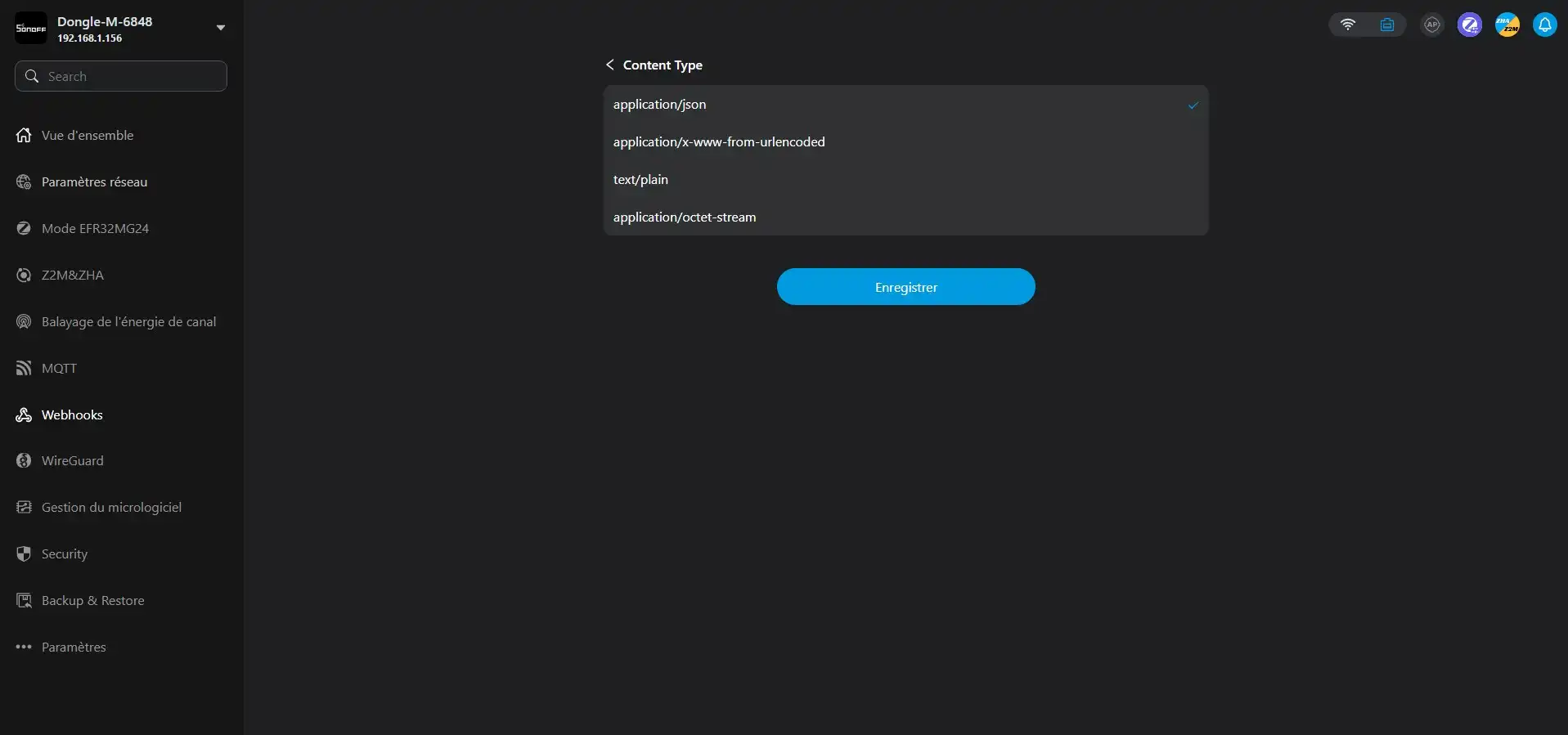

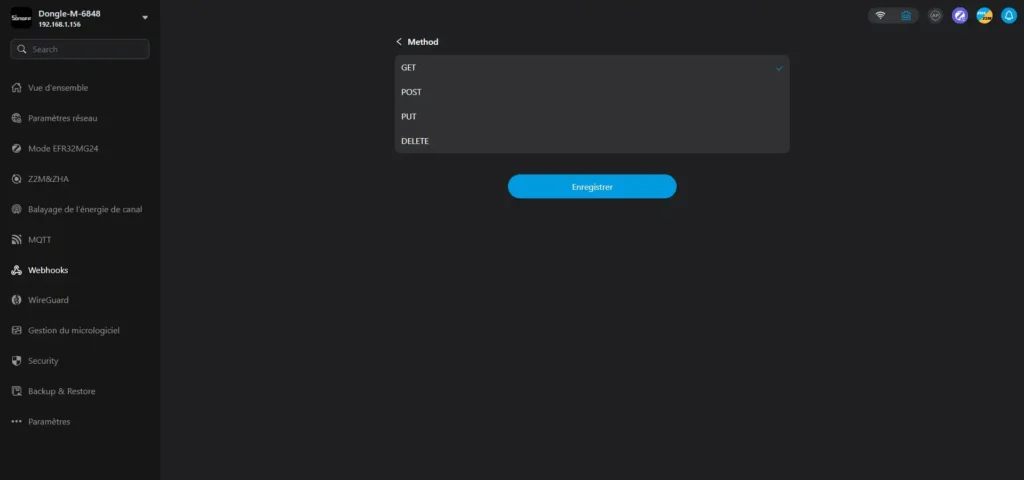

Et plusieurs méthodes utilisables

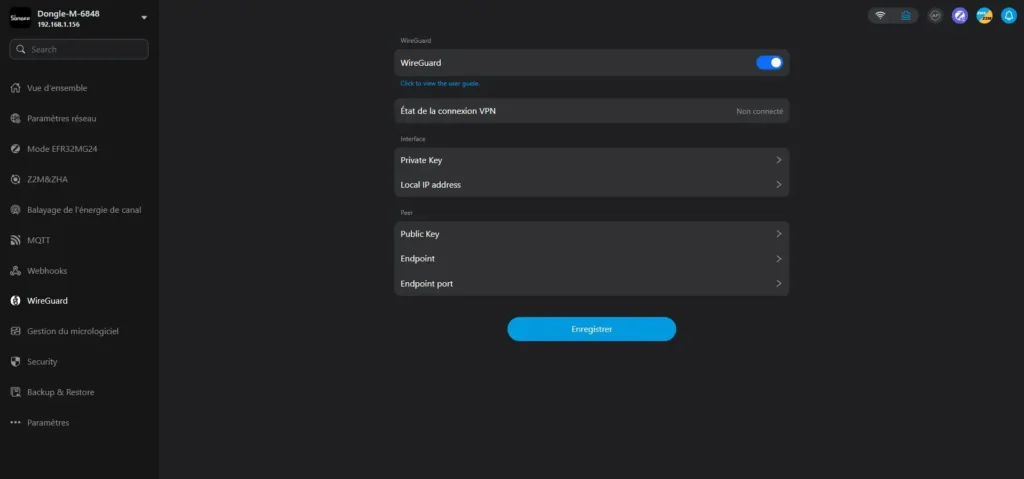

La partie WireGuard est disponible pour l’utilisation de tunnel VPN WireGuard

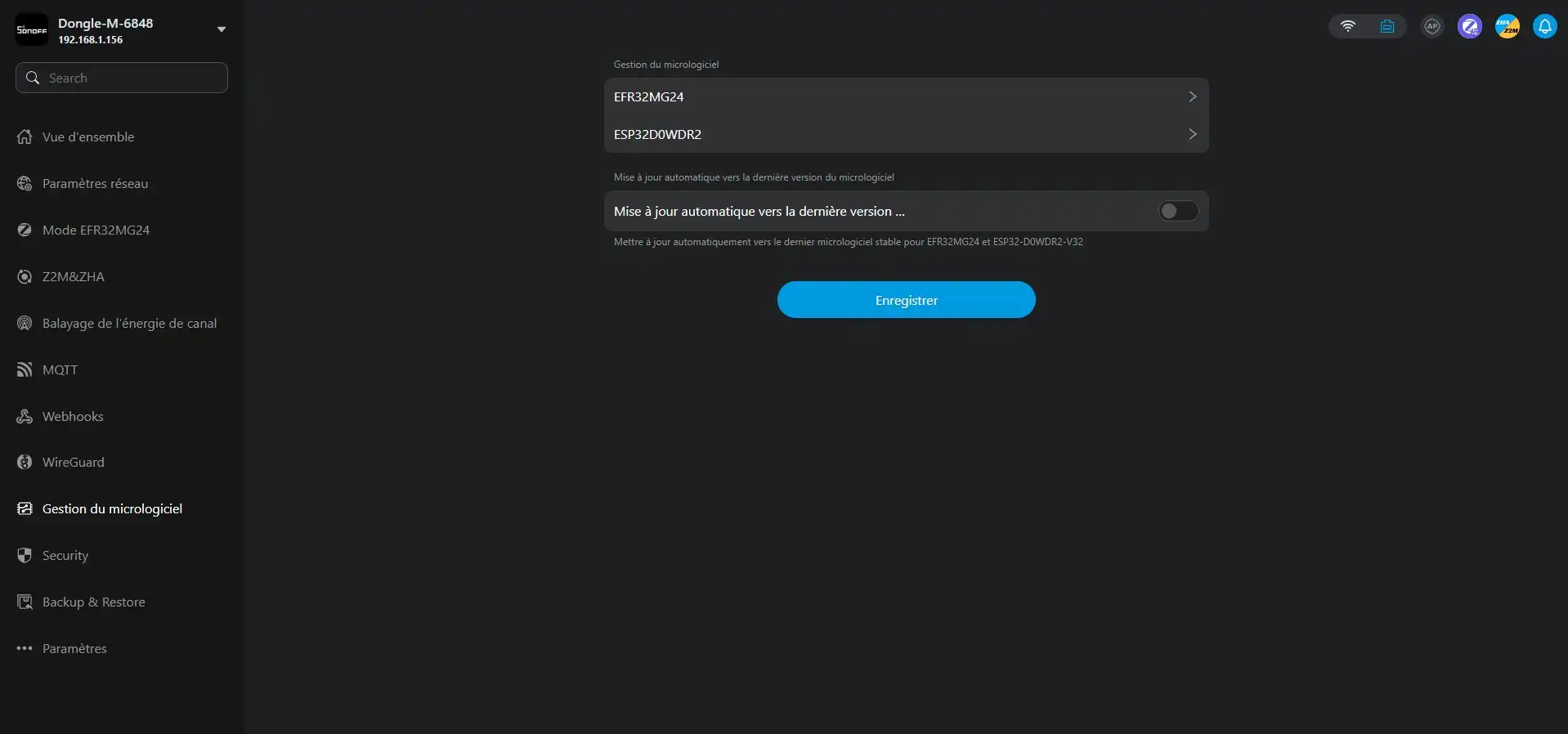

La partie Gestion de micrologiciel vous permet de mettre a jour les puces de communication

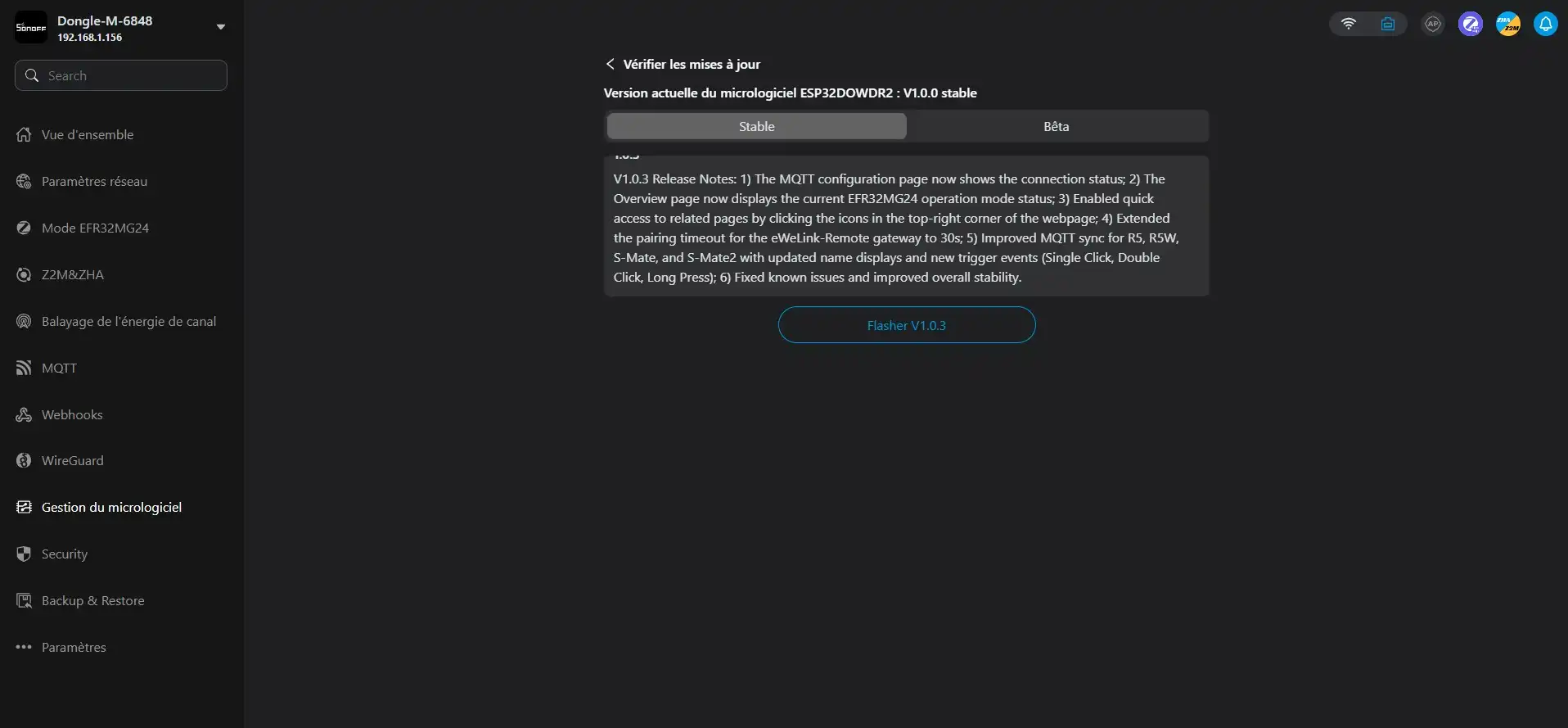

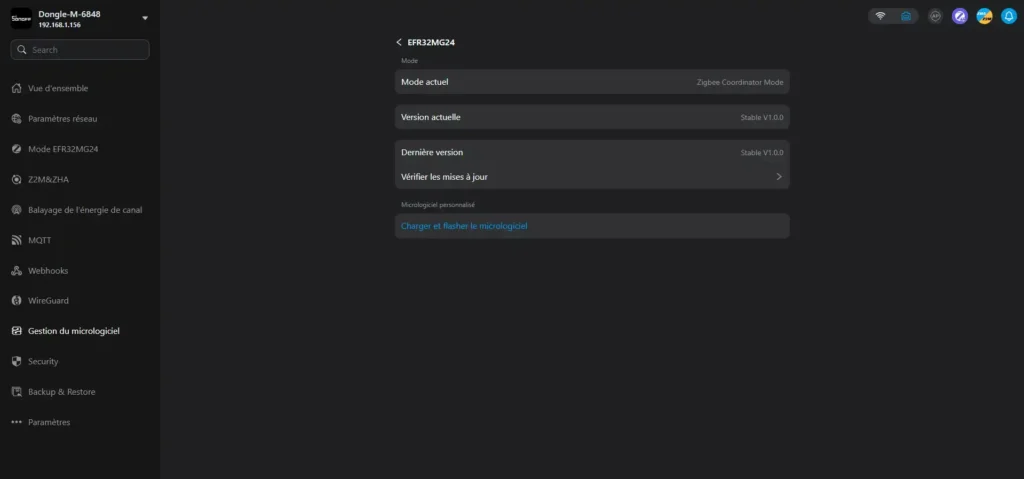

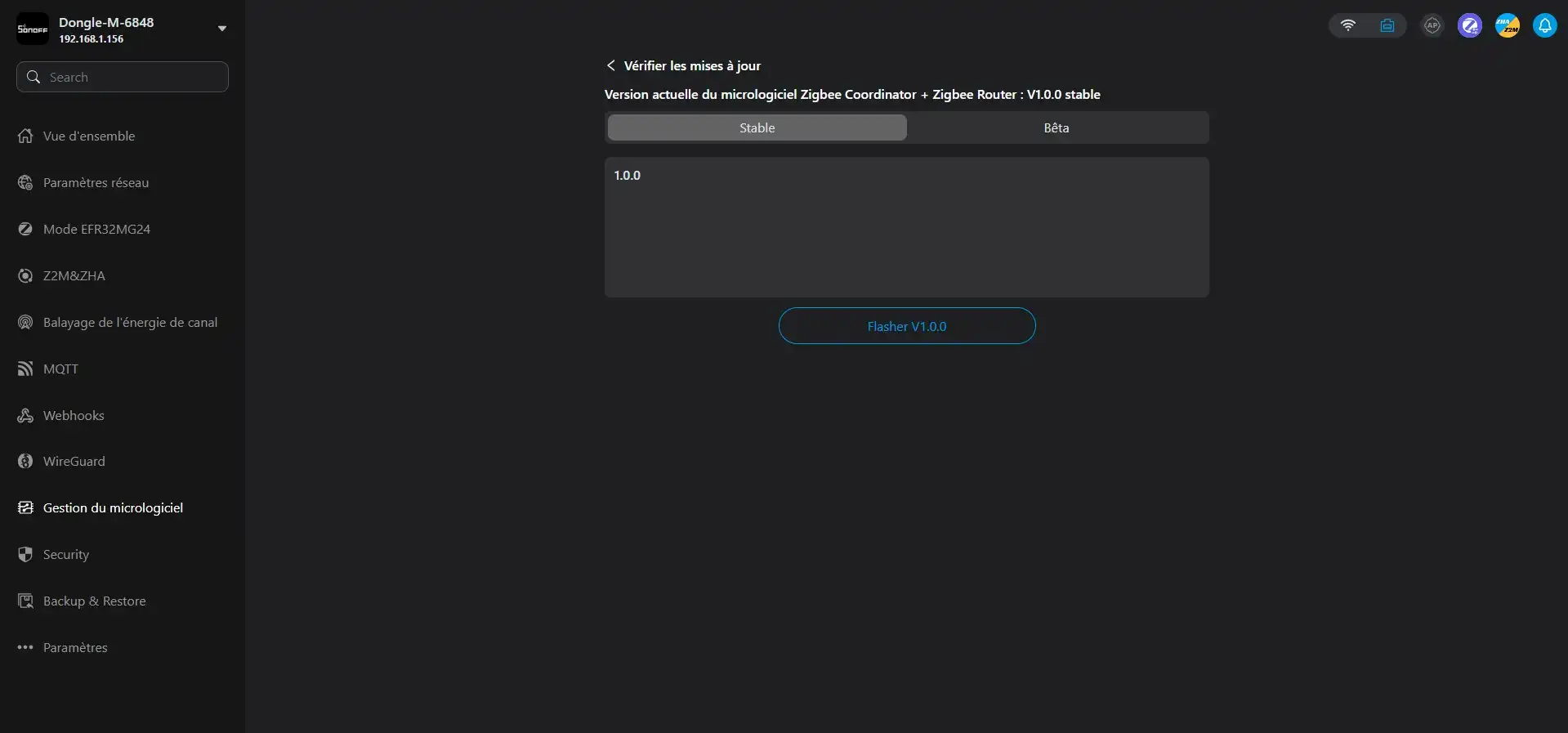

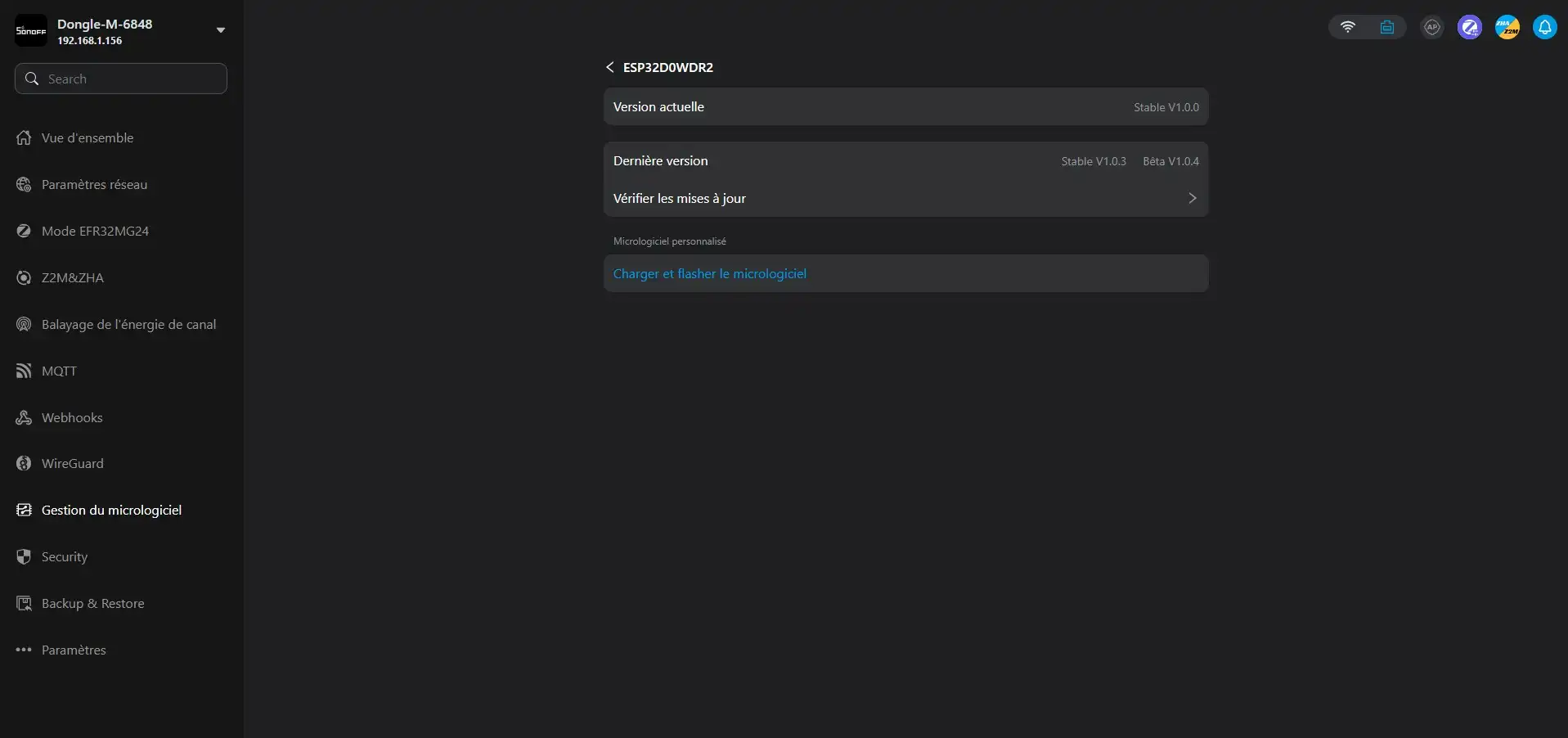

L’interface permet de facilement effectuer les mises a jour
Les versions stables et beta sont disponibles suivant votre choix

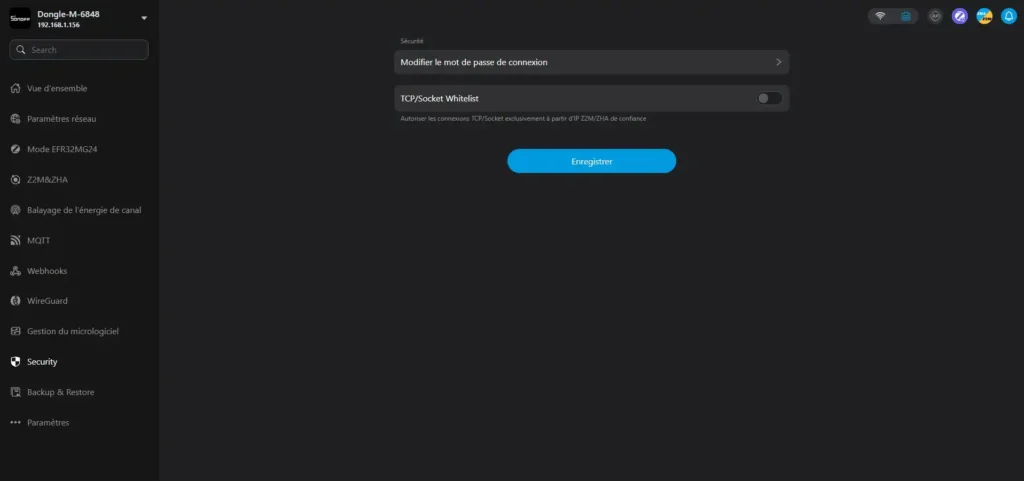

La partie Security permet de gérer le mot de passe et liste blanche des appareils connectés

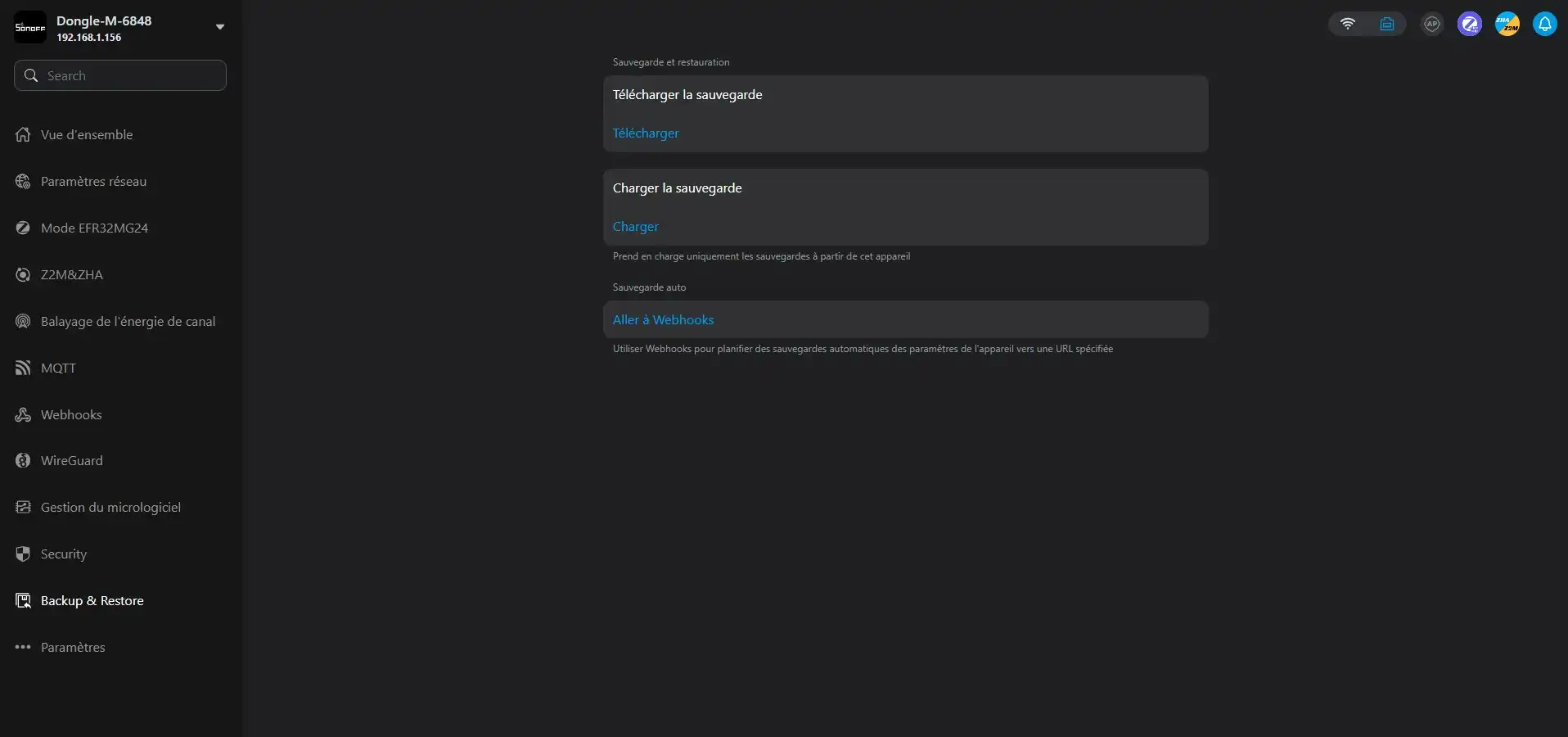

La partie Backup & Restore permet d’effectuer les sauvegardes et restauration du système très simplement

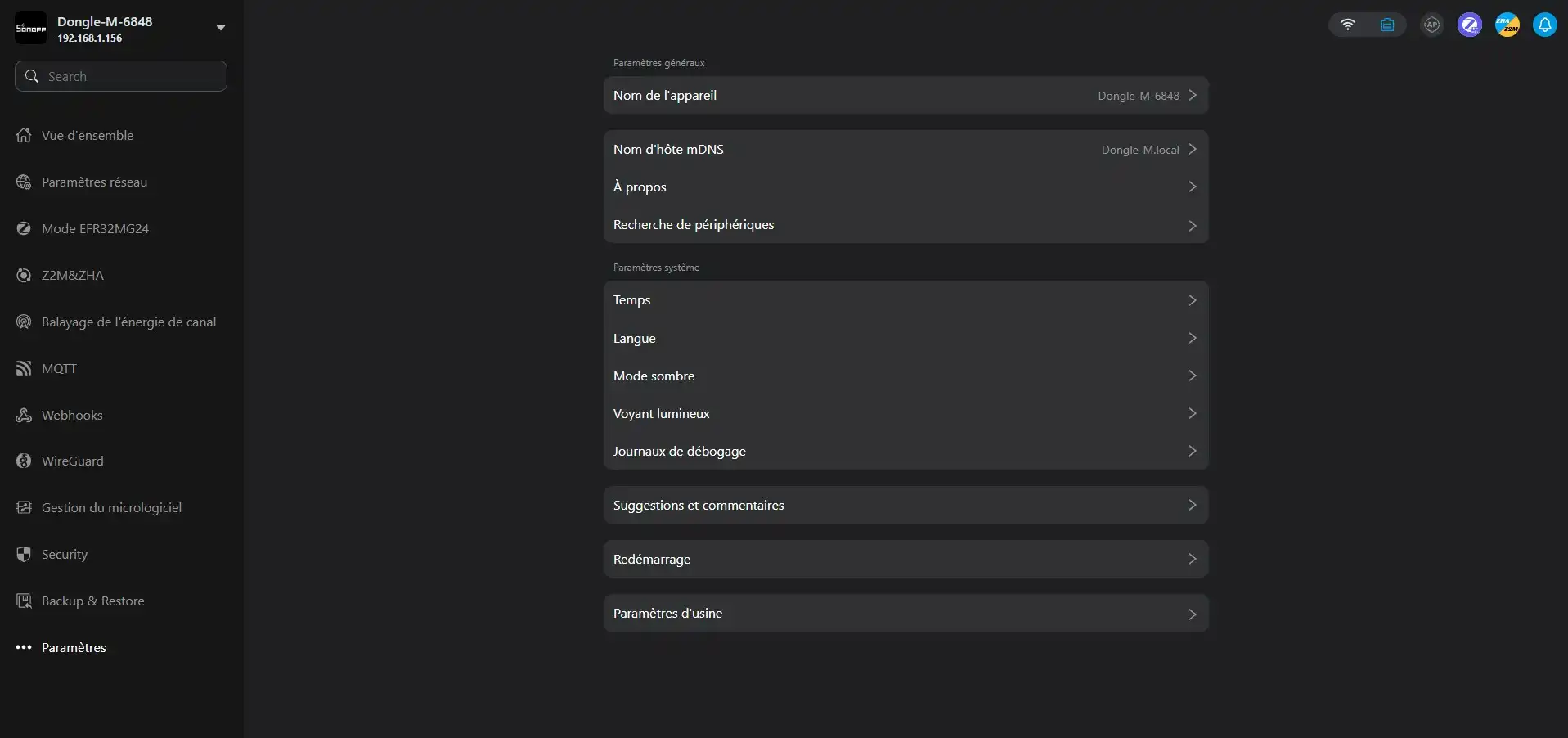

La dernière partie Paramètres vous permet de gérer les paramètres généraux du dongle max

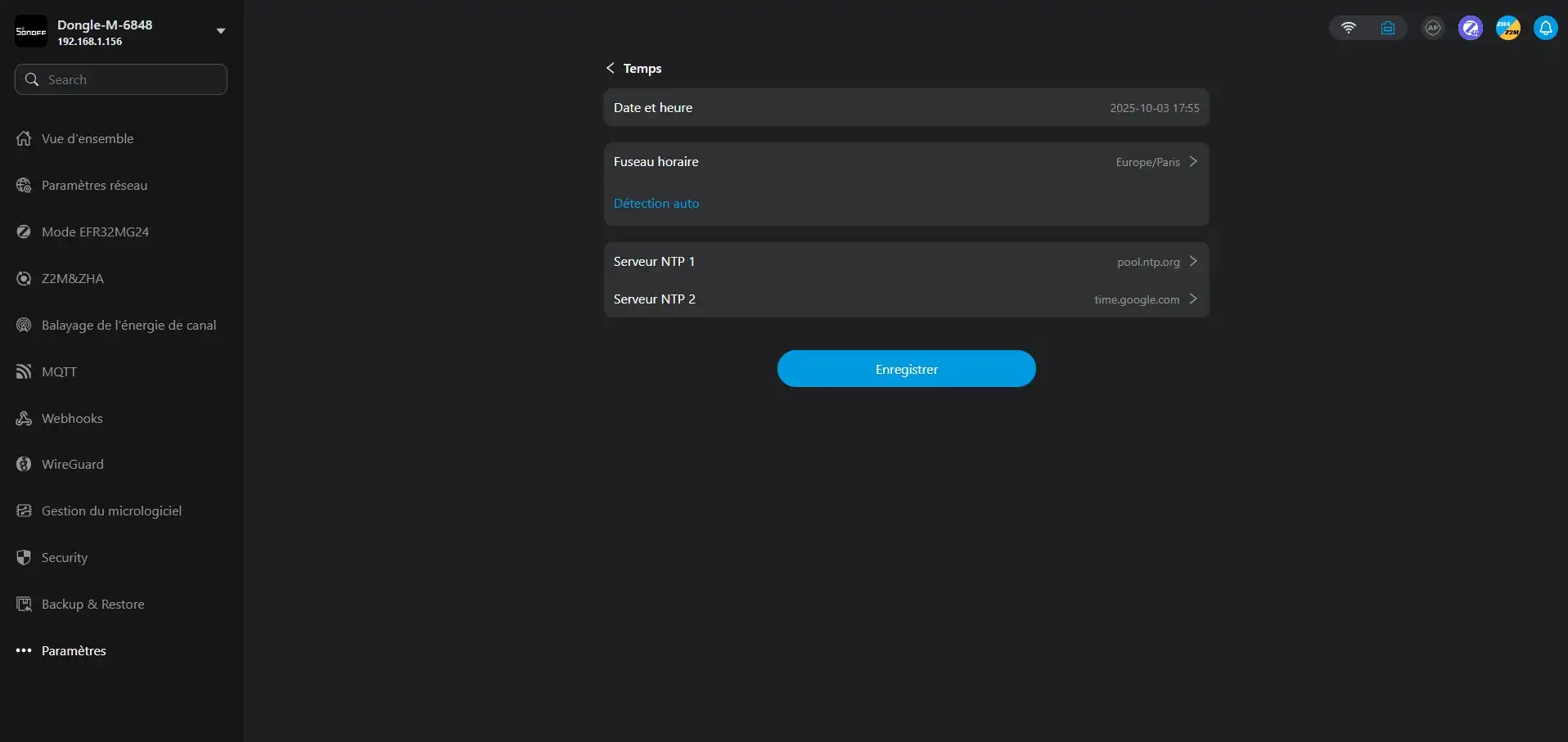

La partie temps possède une page dédiée pour renseigner les paramètres des serveurs de temps NTP

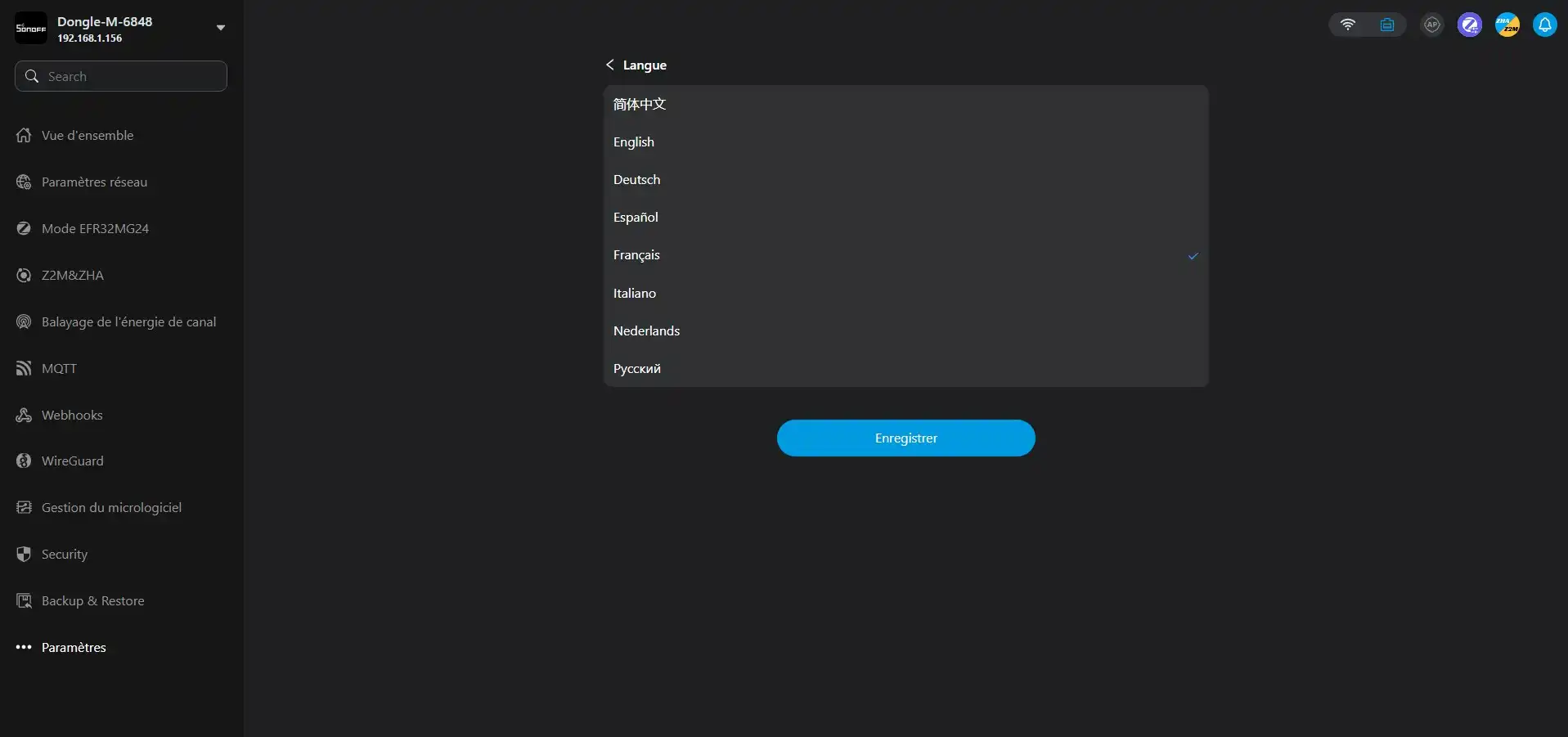

Ici le choix de la langue du système

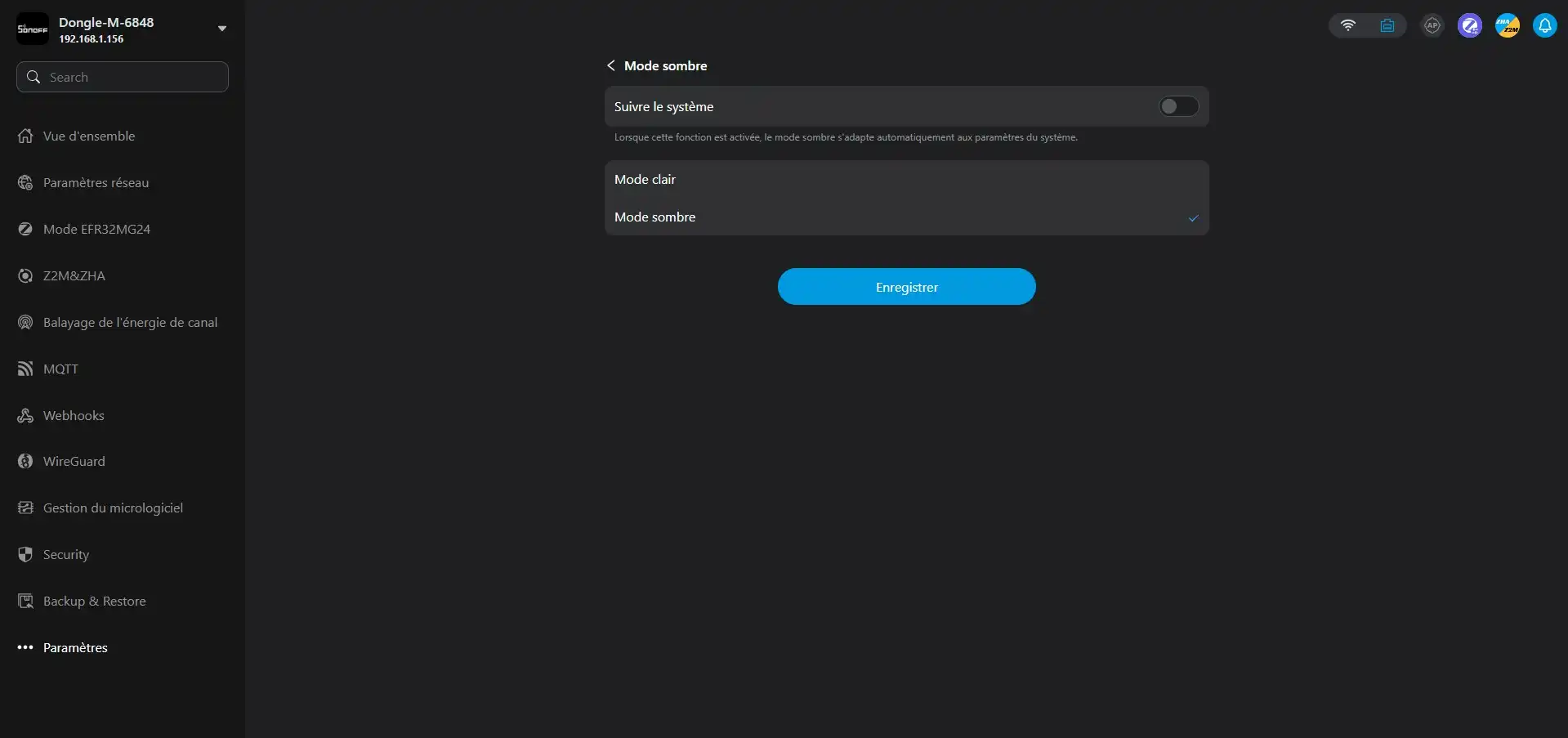

Vous avez le choix du mode sombre pour l’interface du dongle max

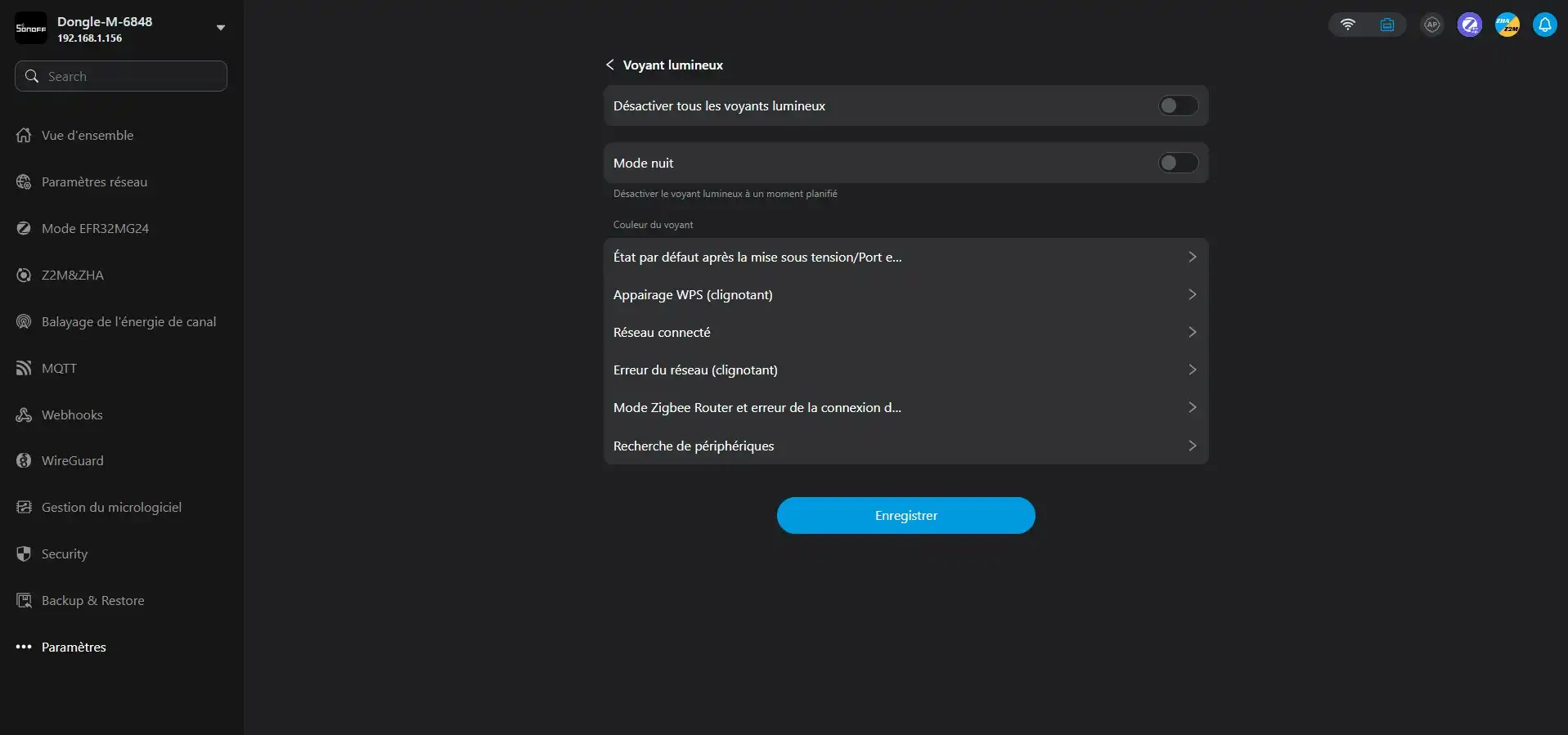

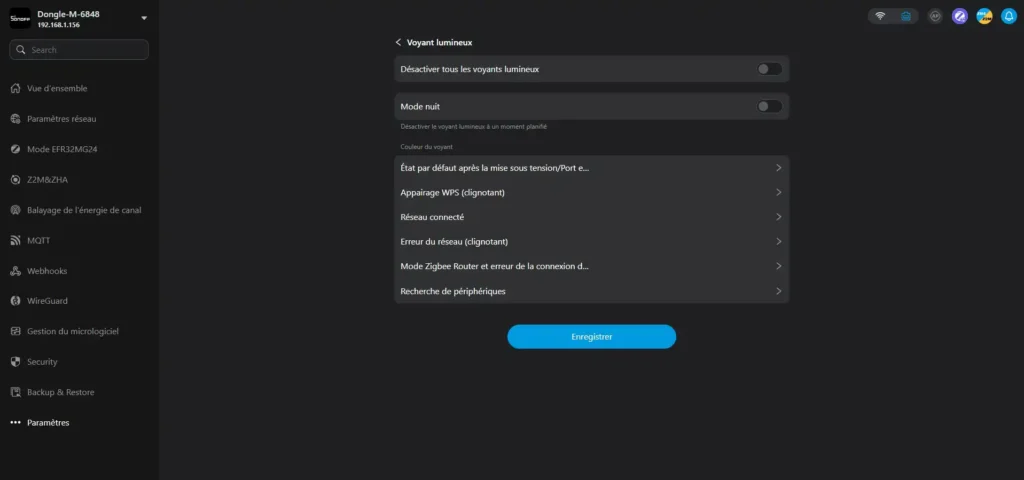

Le voyant lumineux est paramétrable en fonction du mode nuit et des différents fonctions activées

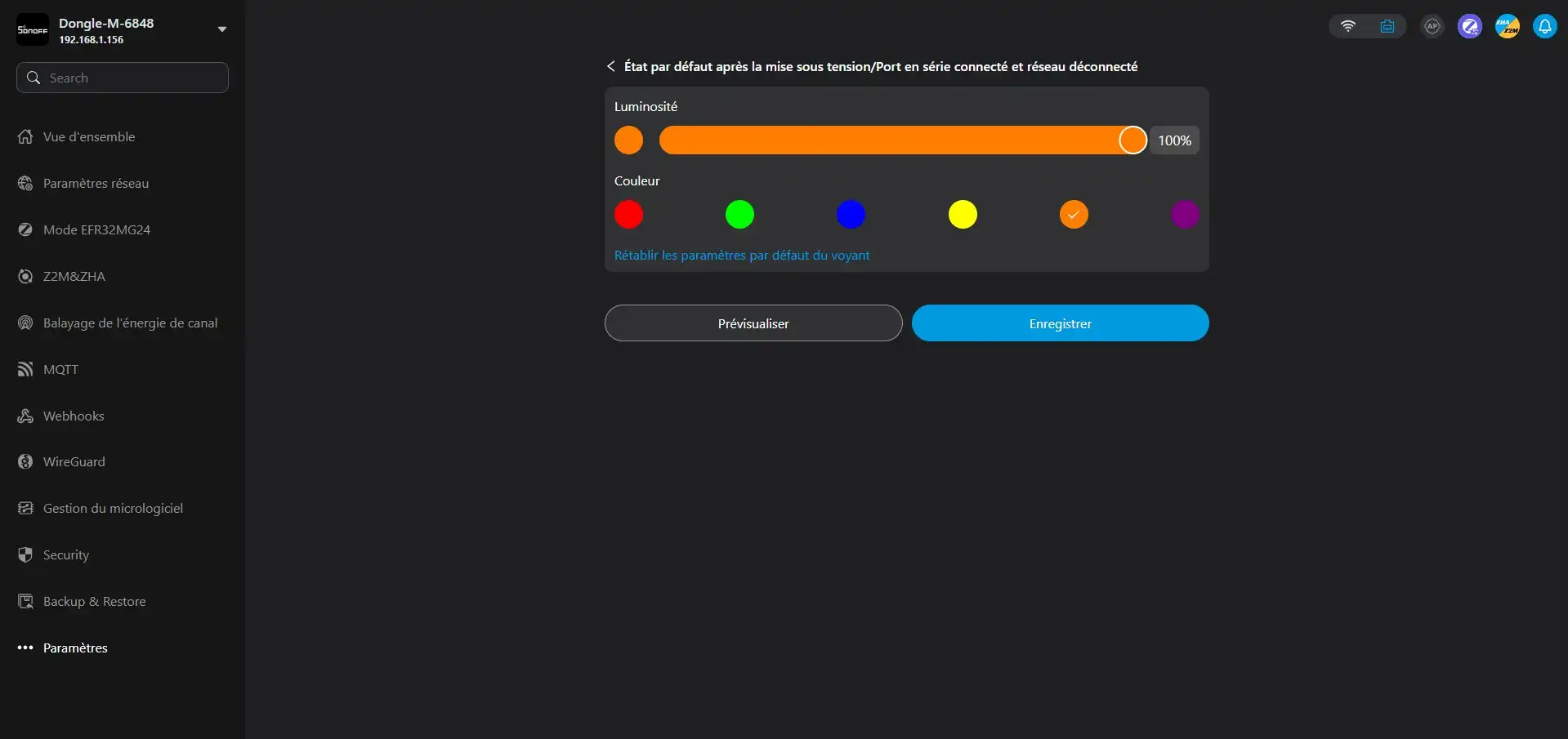

Six couleurs sont disponibles avec une intensité variable

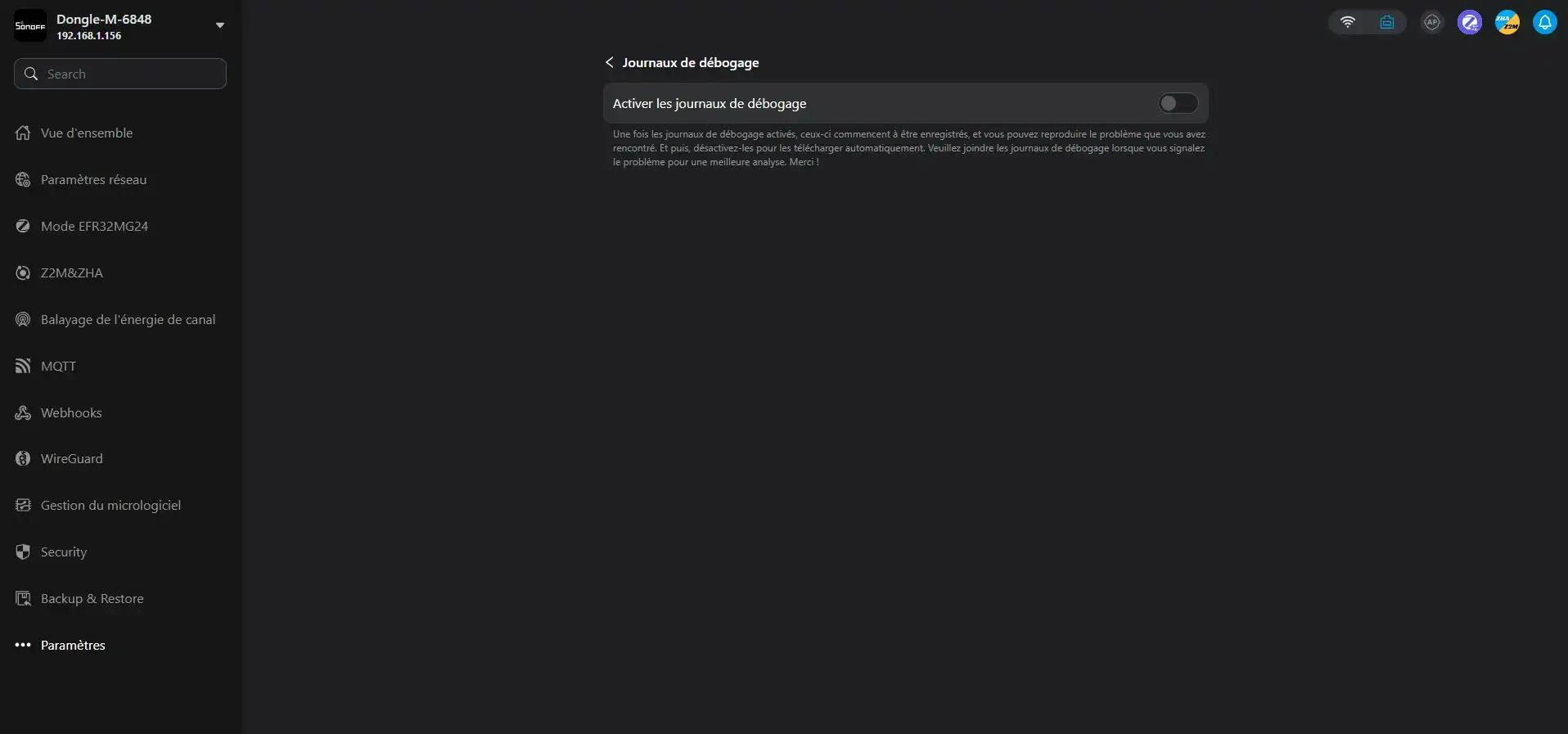

Un journal de débogage est disponible et activable suivant vos besoins

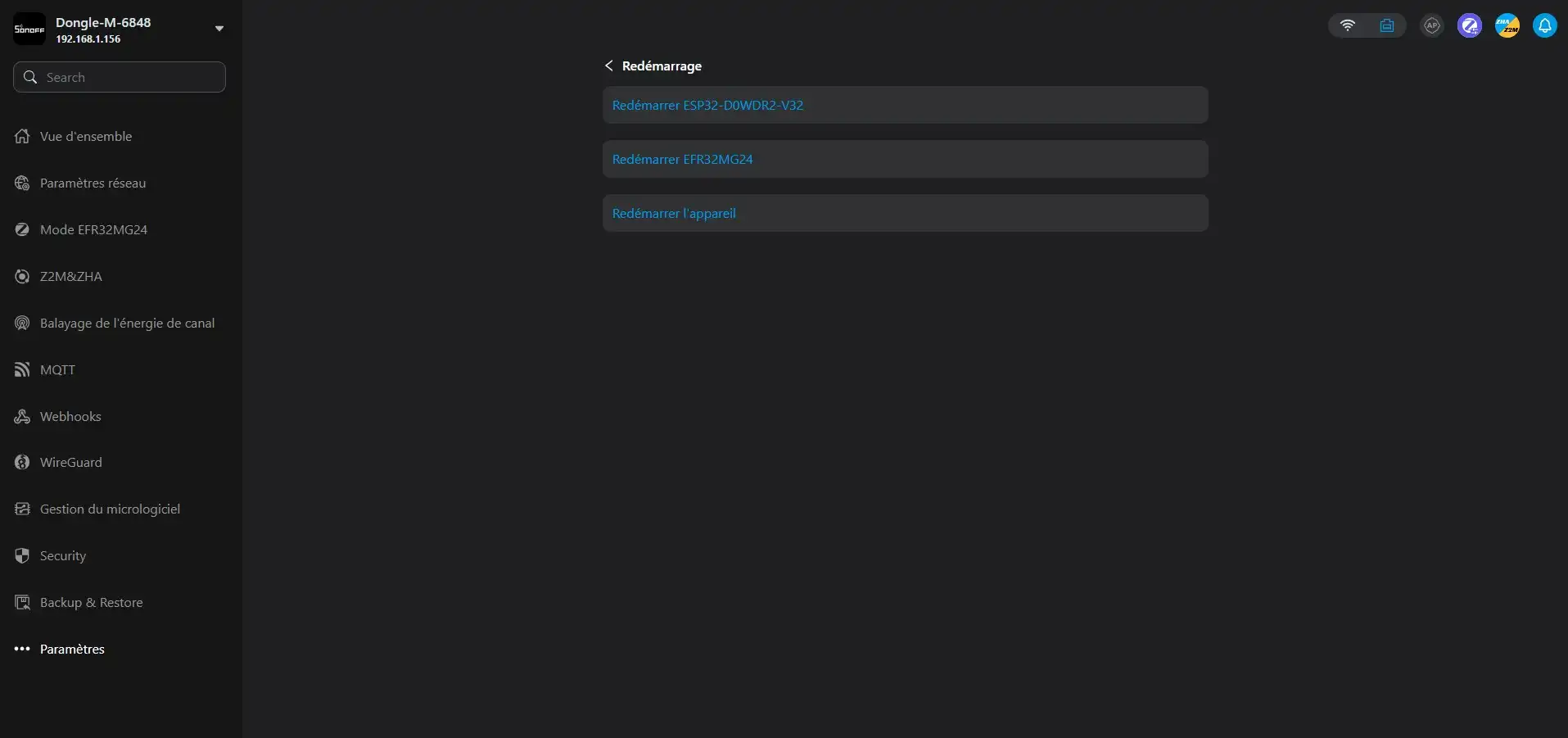

La zone Redémarrage permet de redémarrer chaque puce ou le système complet

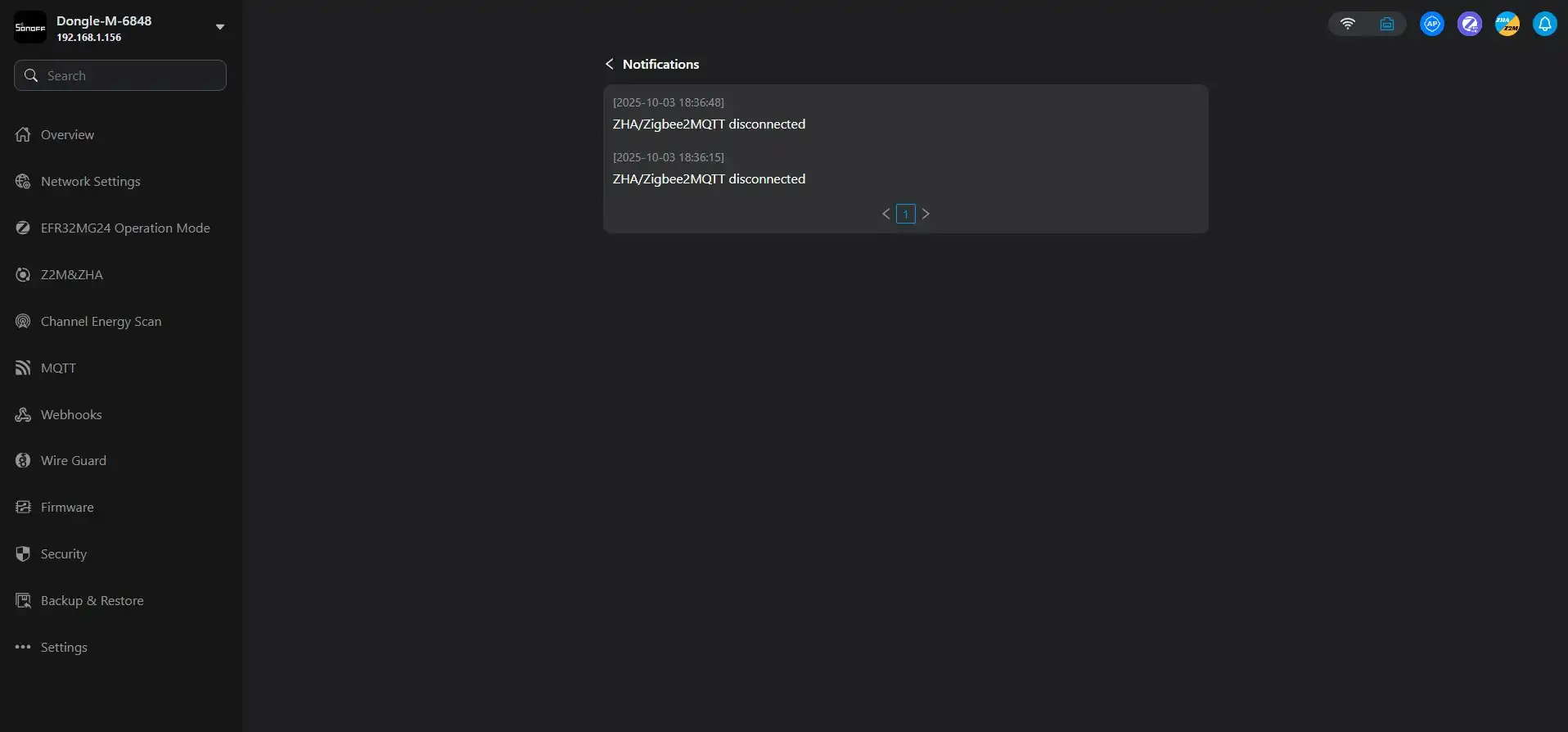

La partie Notifications vous permet de suivre l’état des différents événement et des puces
Utilisation sur Home Assistant et Zigbee2MQTT
Pour cet article nous utilisons une box NABU CASA Home Assistant Green et Zigbee2MQTT déjà installé sur votre système

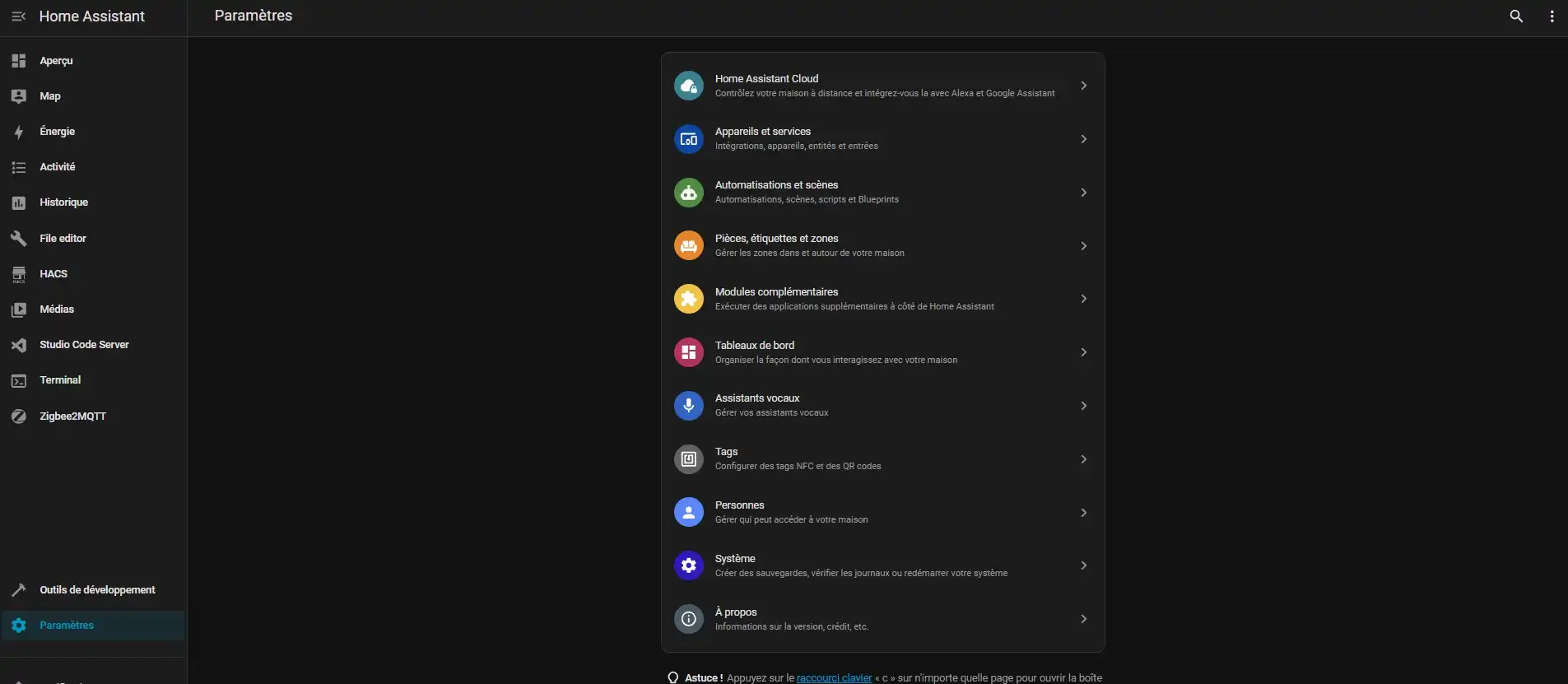

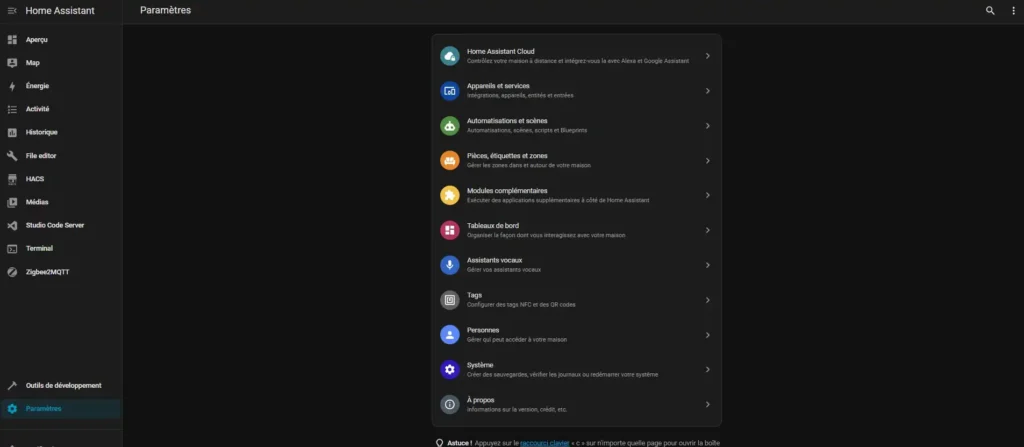

Pour ajouter le dongle max a notre système Home Assistant il faut vous rendre dans la partie Paramètres> Modules Complémentaires

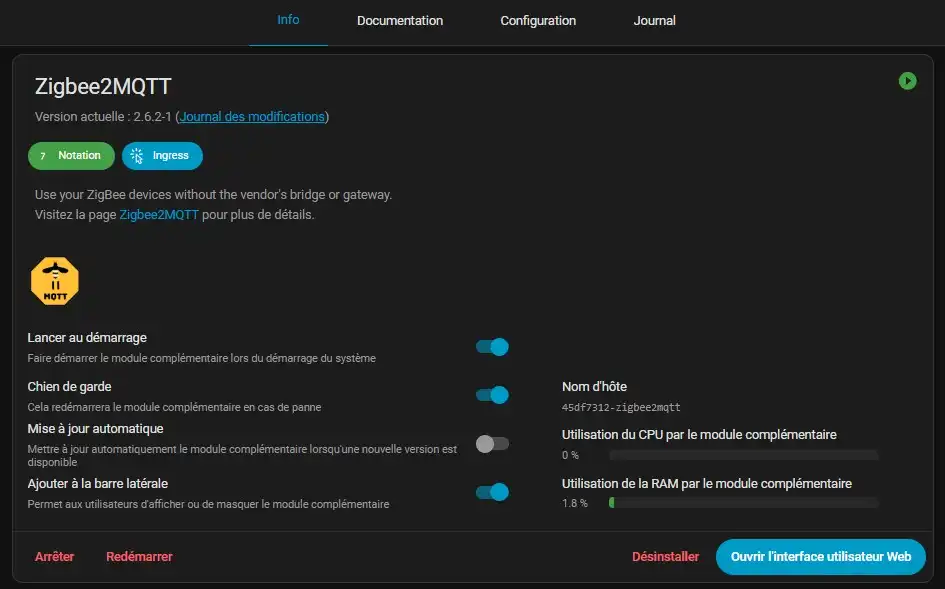

Cliquez sur Zigbee2MQTT
Si le module est en fonctionnement il faudra l’arrêter

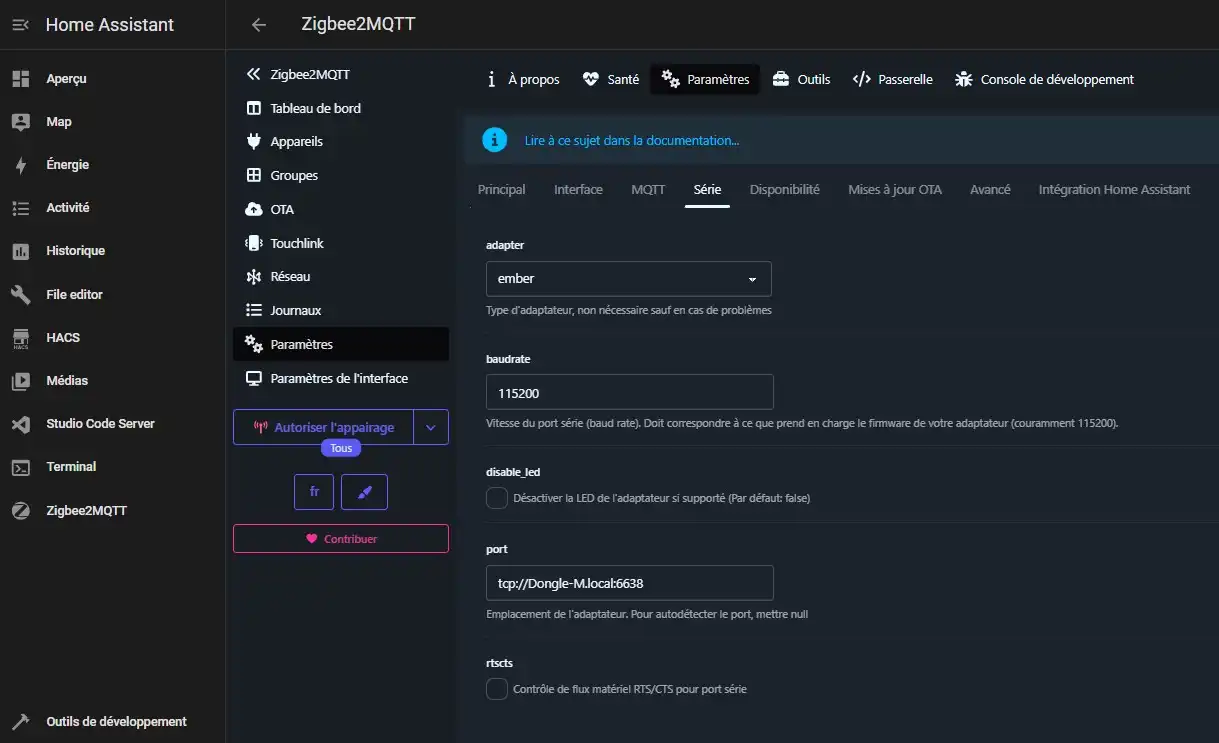

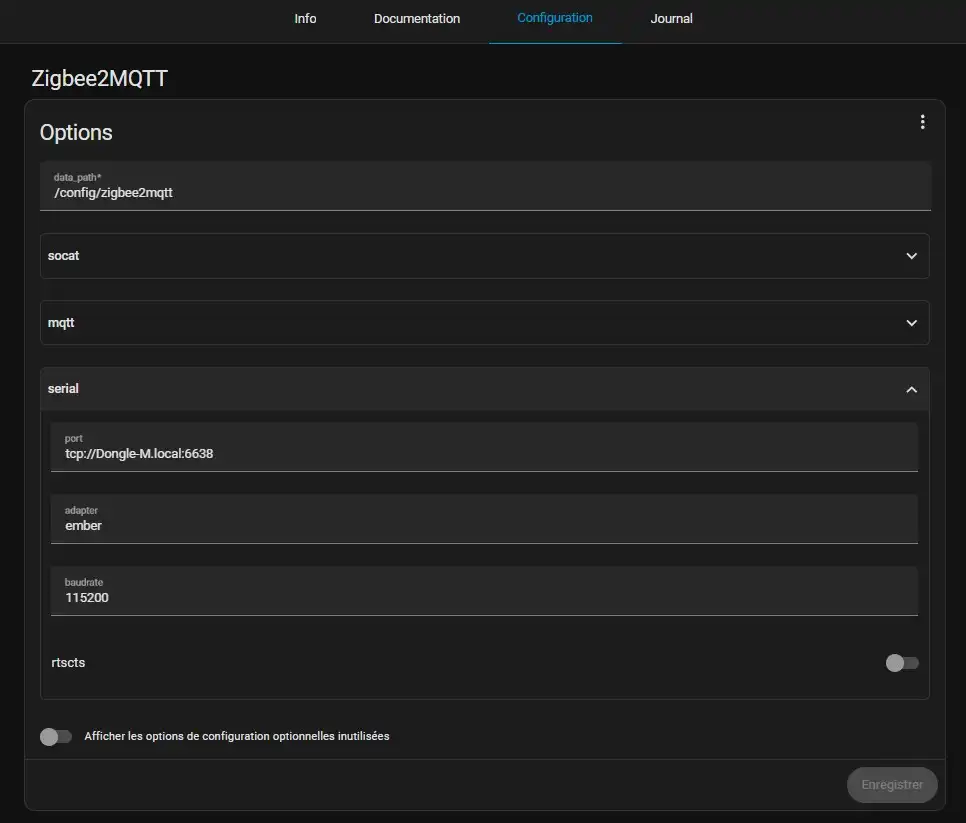

Puis rendez-vous dans la section Configuration et renseignez la partie Serial comme ci-dessous
Relancez le module puis rendez dans l’interface Z2M

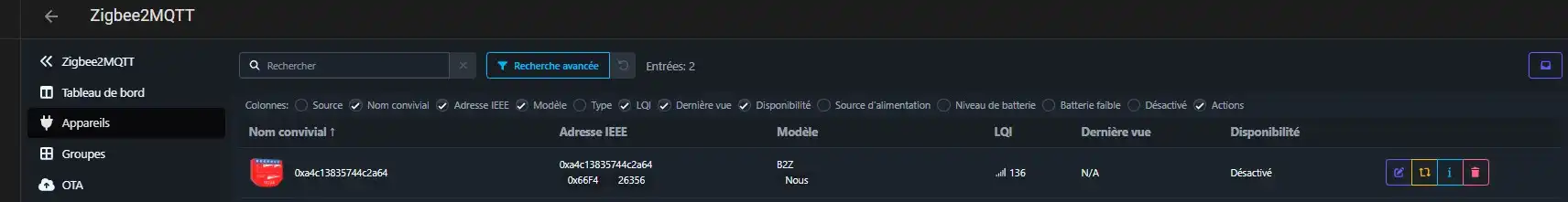

L’ajout de modules se passe sans aucun problème
Conclusion
