Les modules On-Off Z-Wave 800 Long Range arrivent sur le marché et commencent a se démocratiser. Ils vous permettent de contrôlez des appareils en Z-Wave. Zooz propose un module On-Off permettant de contrôler vos éclairages avec le relais Z-Wave 800LR ZEN57 ultra compact et compatible interrupteur mural, la technologie SmartStart et un prix très bas, découvrons-le ensemble.
Sommaire
Présentation du module On-Off Zooz XS Relay Zen57 ZWave 800 Long Range
Module ON/OFF Z-Wave Long Range 100-240V 5A ZOOZ ZEN57
Un module ON/OFF ultra compact pour automatiser facilement vos éclairages
Le ZOOZ ZEN57 est un relais Z-Wave 800 Long Range conçu pour moderniser n’importe quel éclairage en conservant votre interrupteur mural existant. Compact, sécurisé et très longue portée, il s’intègre dans les espaces les plus étroits pour offrir un contrôle fiable et discret.
Fonctions du module On-Off ZOOZ ZEN57
- Technologie : Z-Wave 800 Series + Z-Wave Long Range (maillage + direct hub)
- Commandes ON/OFF pour éclairages jusqu’à 5 A (100-240V)
- Compatibilité interrupteur mural standard (installation derrière interrupteur)
- Installation possible au niveau du luminaire (en cas d’absence de neutre au mur)
- SmartStart pour un appairage rapide par QR code
- Sécurité Z-Wave S2 avec communication chiffrée
- Mode Smart Bulb pour rendre l’alimentation toujours active
- Fonction répéteur Mesh Z-Wave Plus
- LED multicolore d’état pour diagnostic
- Entrée pour interrupteur externe ou capteurs analogiques (contact sec, reed, fuites…)
- Bouton physique pour commande locale et réinitialisation
- Hardware ultra compact optimisé pour les boîtes murales très étroites
- Protection : utilisation possible uniquement pour l’éclairage (pas d’appareils > 5A)
Caractéristiques techniques du module On-Off ZOOZ ZEN57
- Tension : 100-240VAC 50/60Hz
- Charge max : 5 A (environ 500 W incandescent / 150 W LED à 120 V)
- Puce radio : Z-Wave 800 Series avec support Long Range
- Sécurité : Z-Wave S2
- Appairage : SmartStart + classique via bouton
- Bouton physique : commande ON/OFF + actions Z-Wave
- LED indicateur : Rouge/Vert pour état & erreurs
- Bornes à vis pour câblage + fils pigtail pour entrée externe
- Température de fonctionnement : 0 à 40 °C
- Humidité : 5% à 90% RH (non condensée)
- Dimensions : ultra compact, conçu pour boîtes peu profondes
- Compatibilités :
- Home Assistant (Z-Wave JS)
- SmartThings (Z-Wave LR selon région)
- Hubitat
- Z-Wave JS / Z-Wave JS UI
Toutes les informations supports sont disponibles ici
Découverture du module On-Off Zooz Zen57

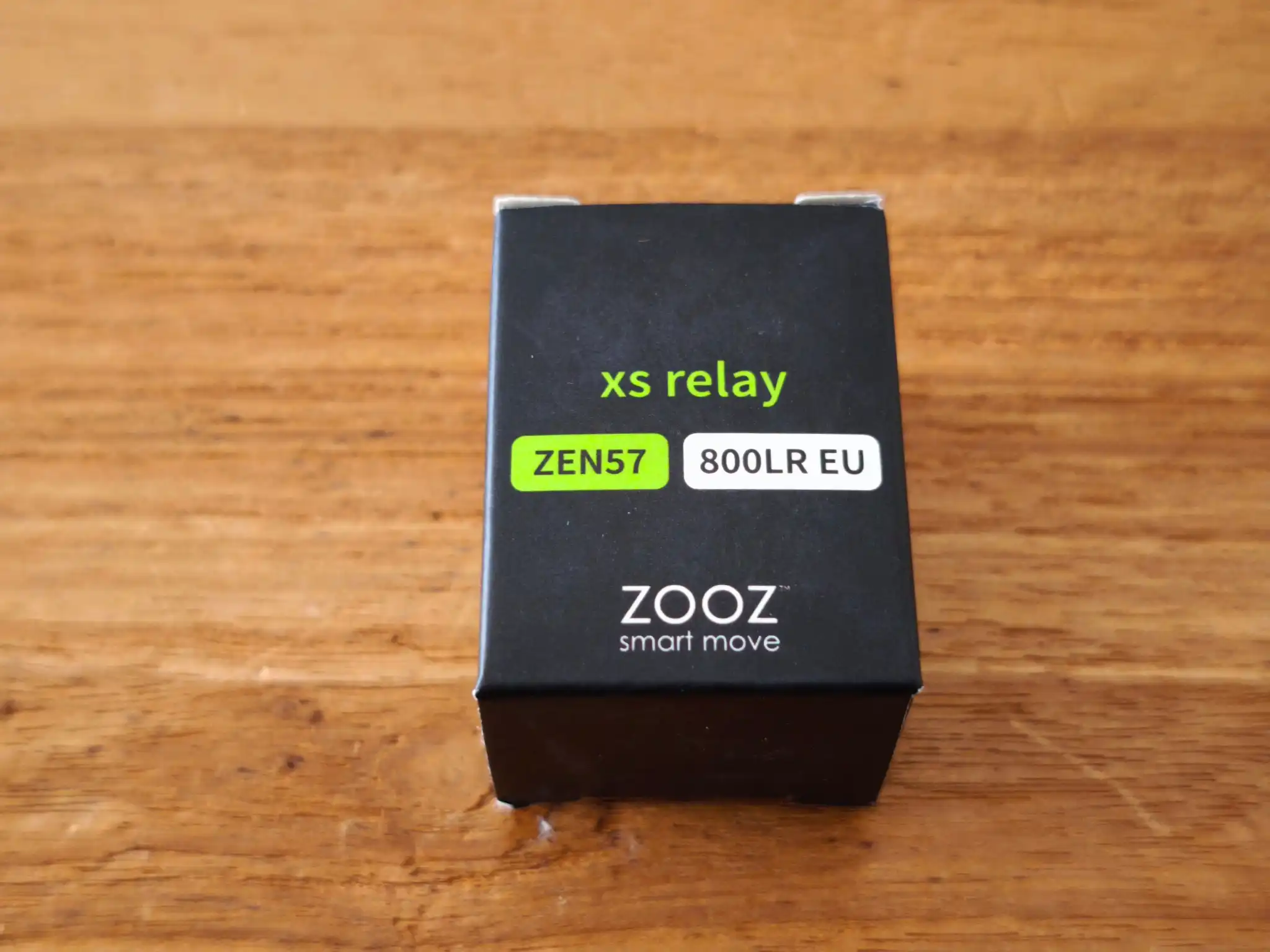

Le produit est présenté dans un emballage noir, nous voyons le nom du modèle, la référence et la technologie ici le Z-Wave 800 Long Range

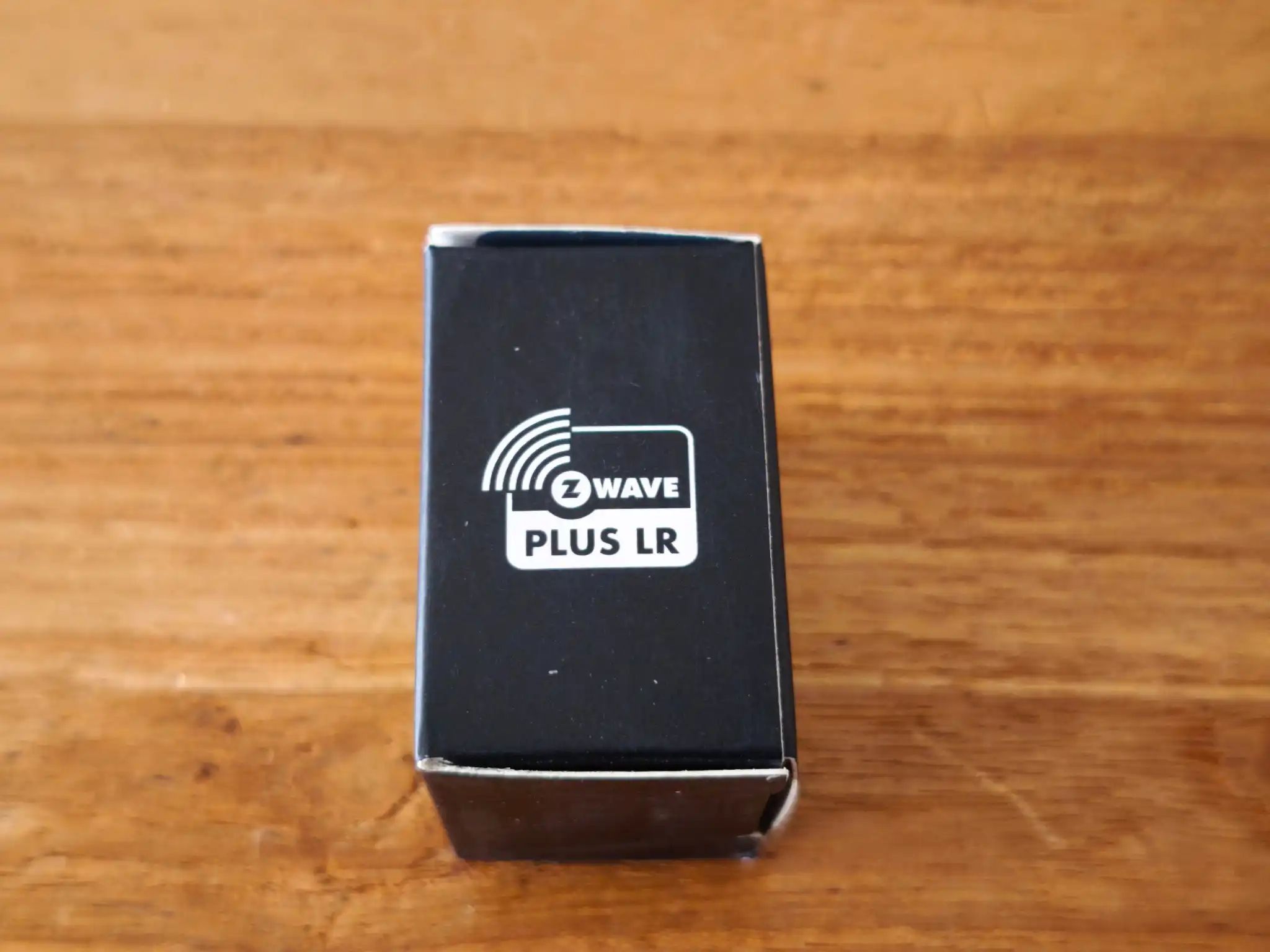

Le premier côté nous rappel la technologie utilisée

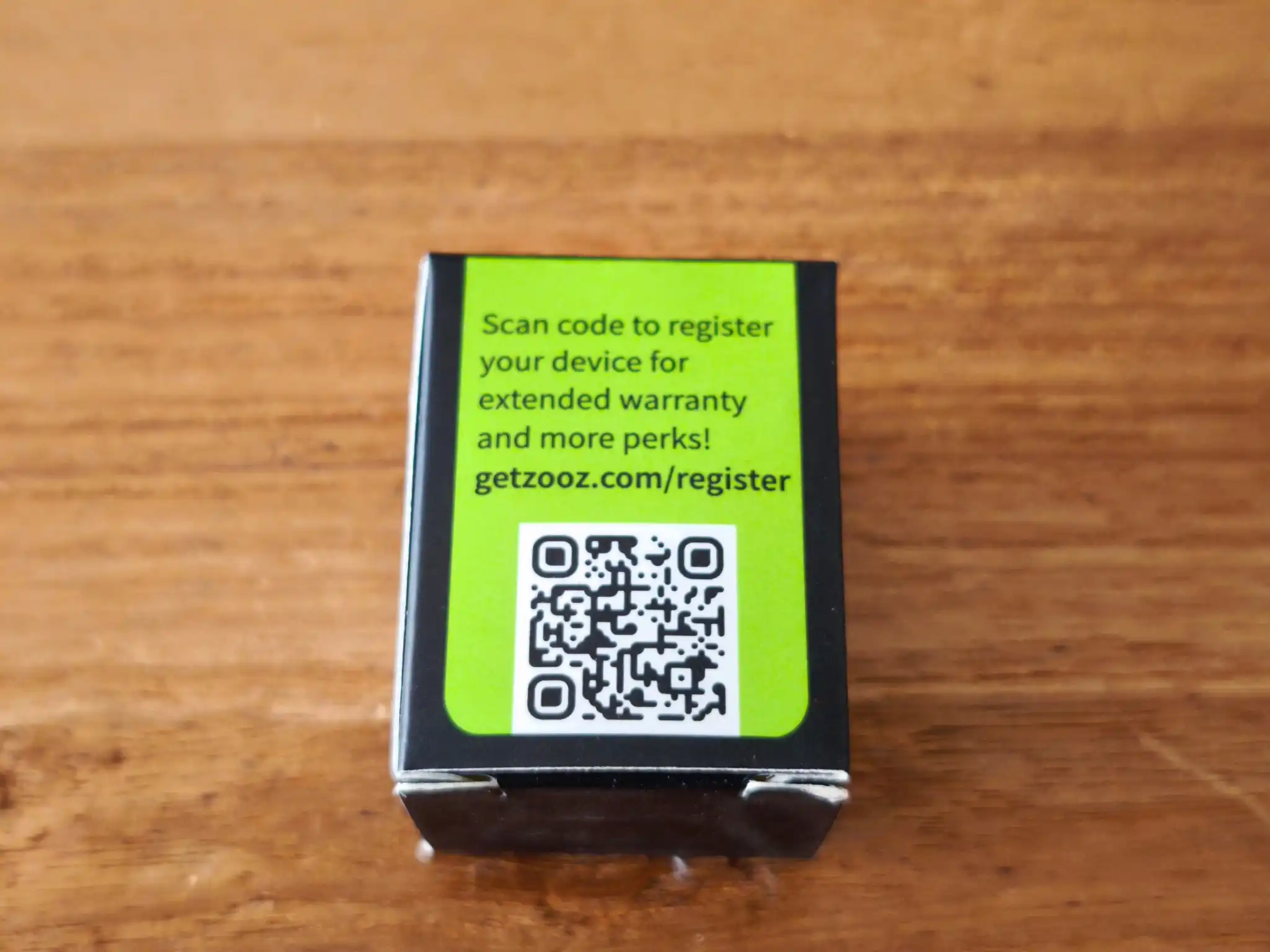

A l’arrière nous voyons un QRCode permettant d’enregistrer le produit

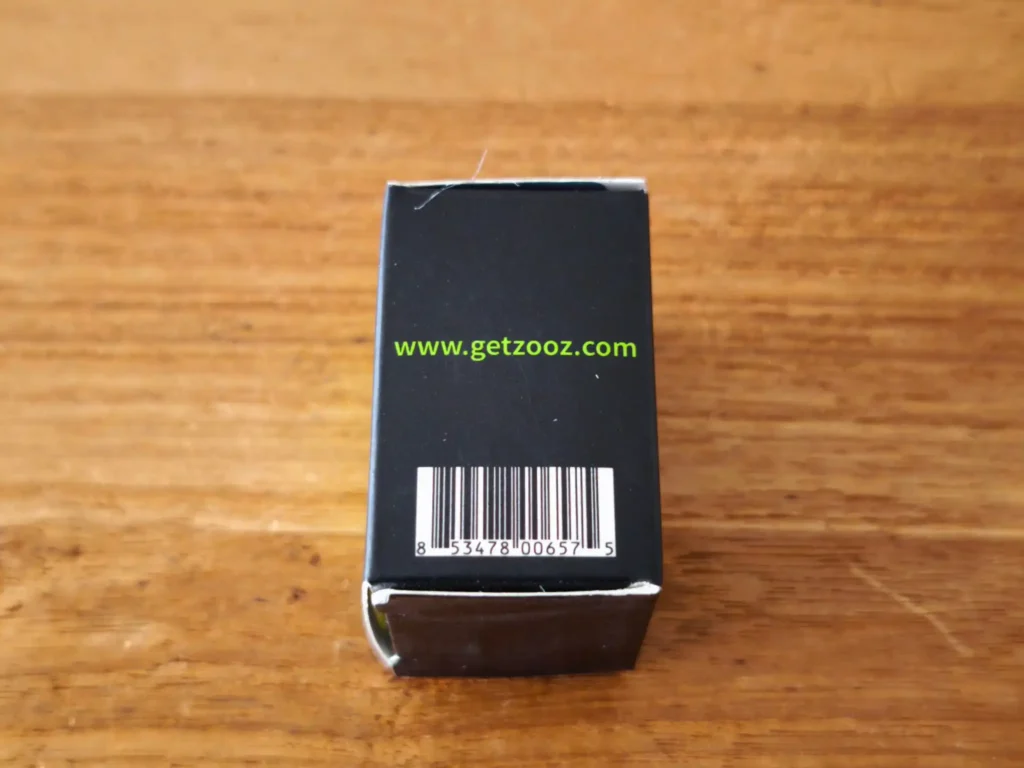

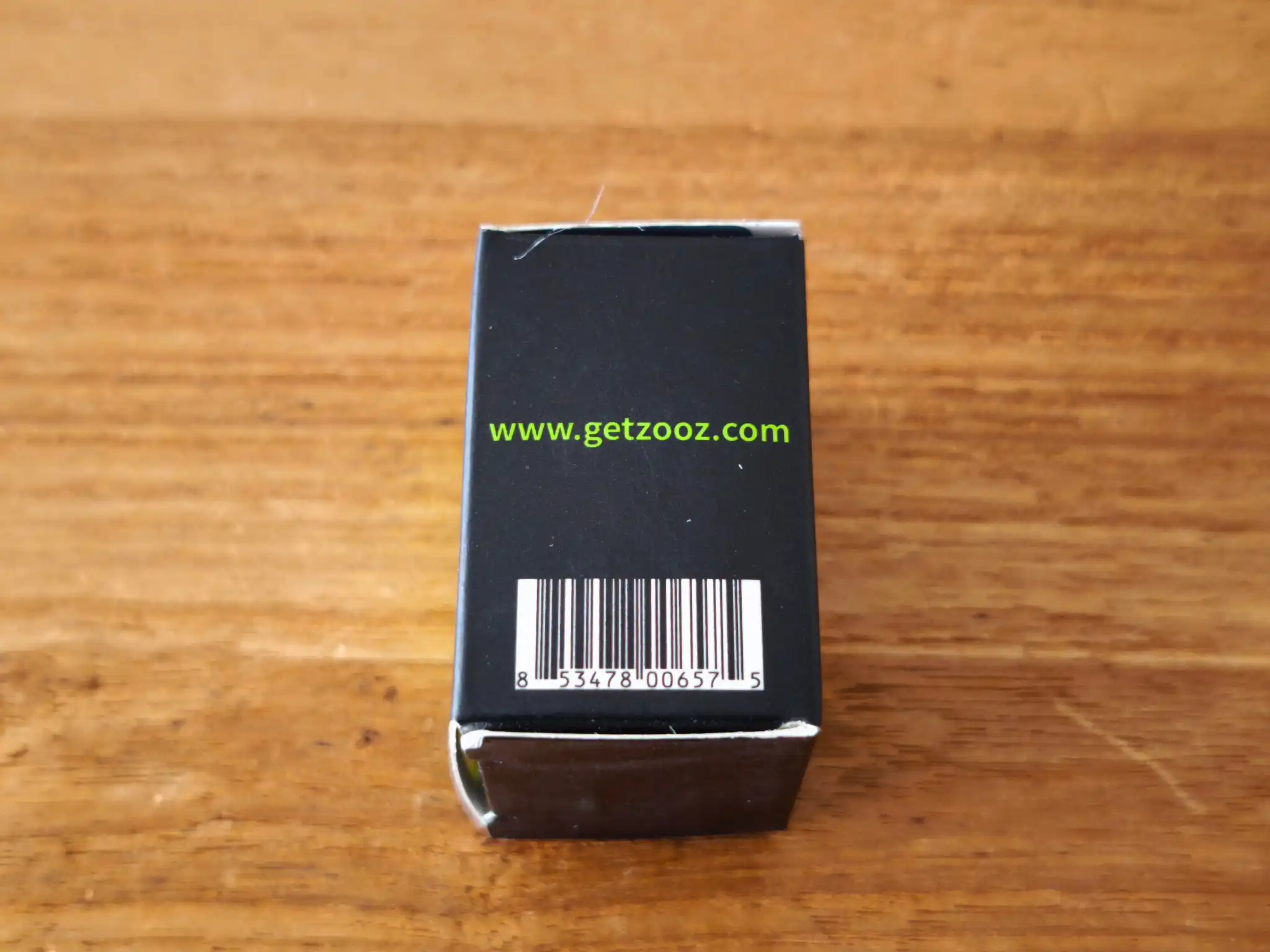

Le deuxième côté nous indique le site du fabriquant ainsi que le code barre du produit

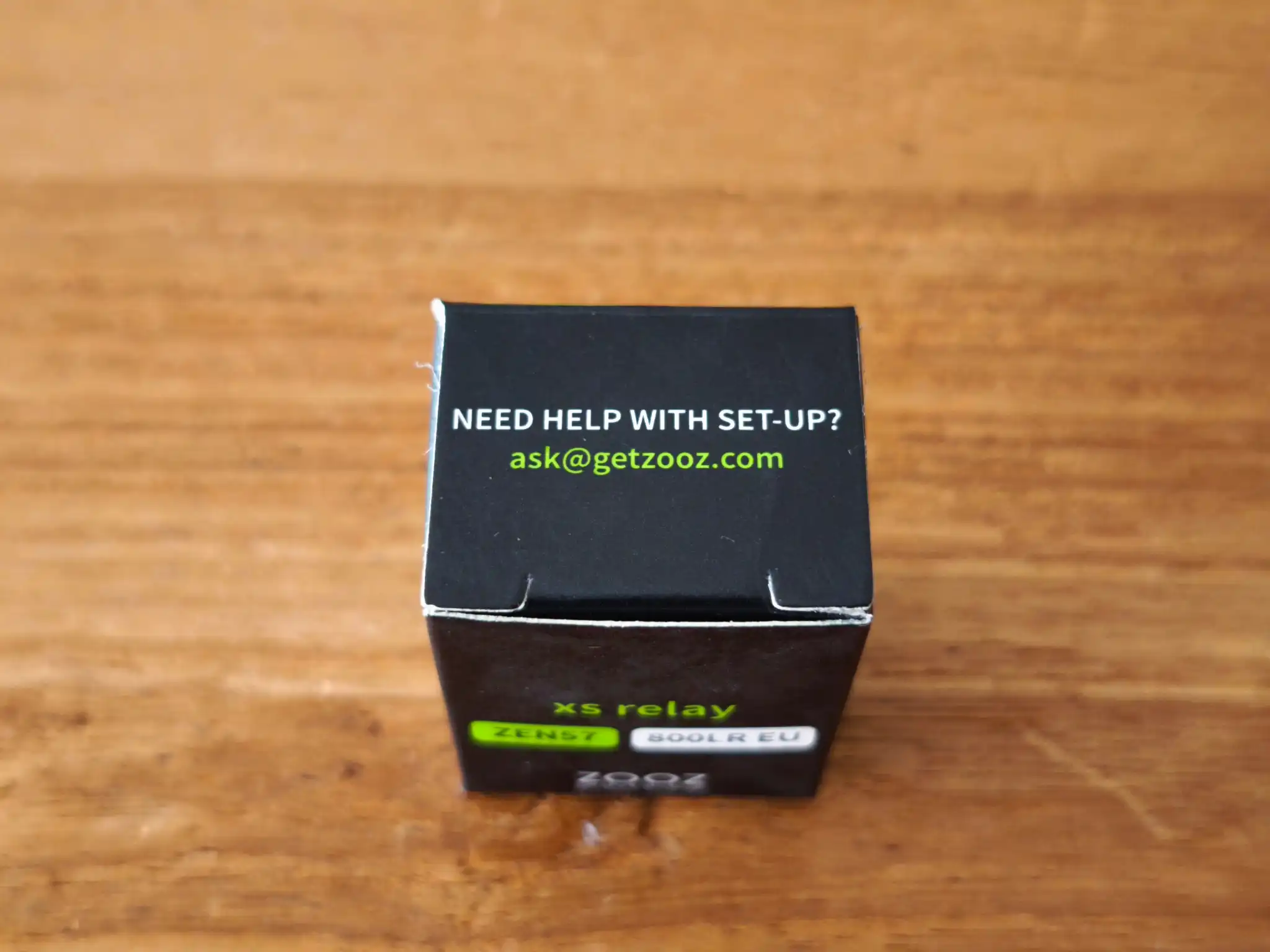

Sur la partie supérieure nous voyons l’adresse email du fabricant où vous pouvez demander de l’aide ou poser vos questions sur le produit

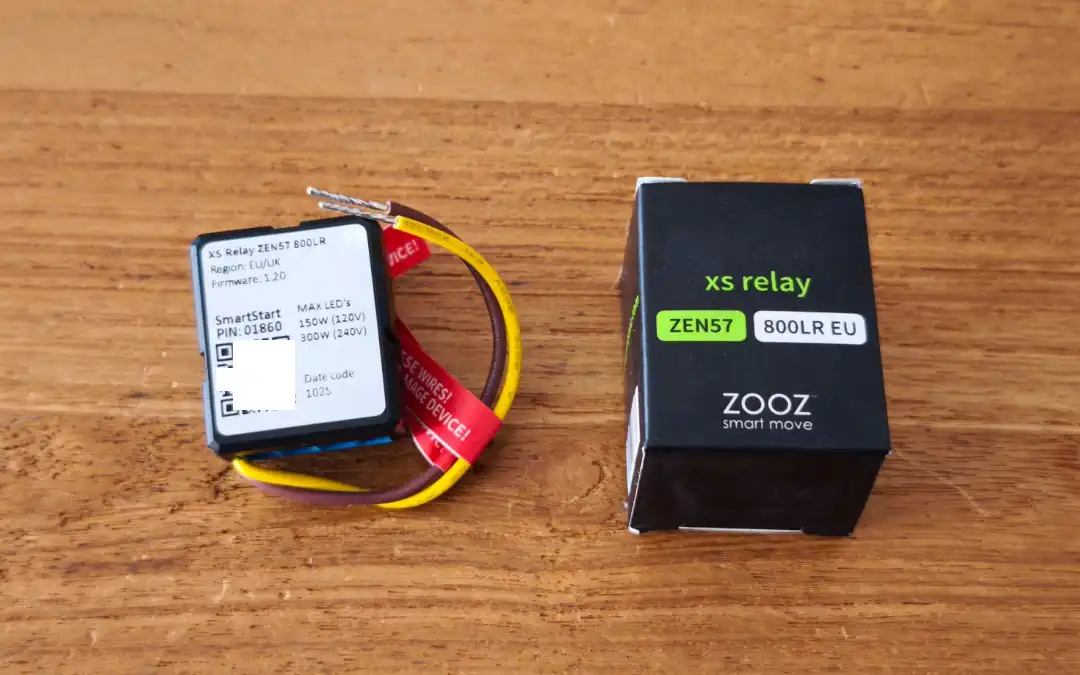

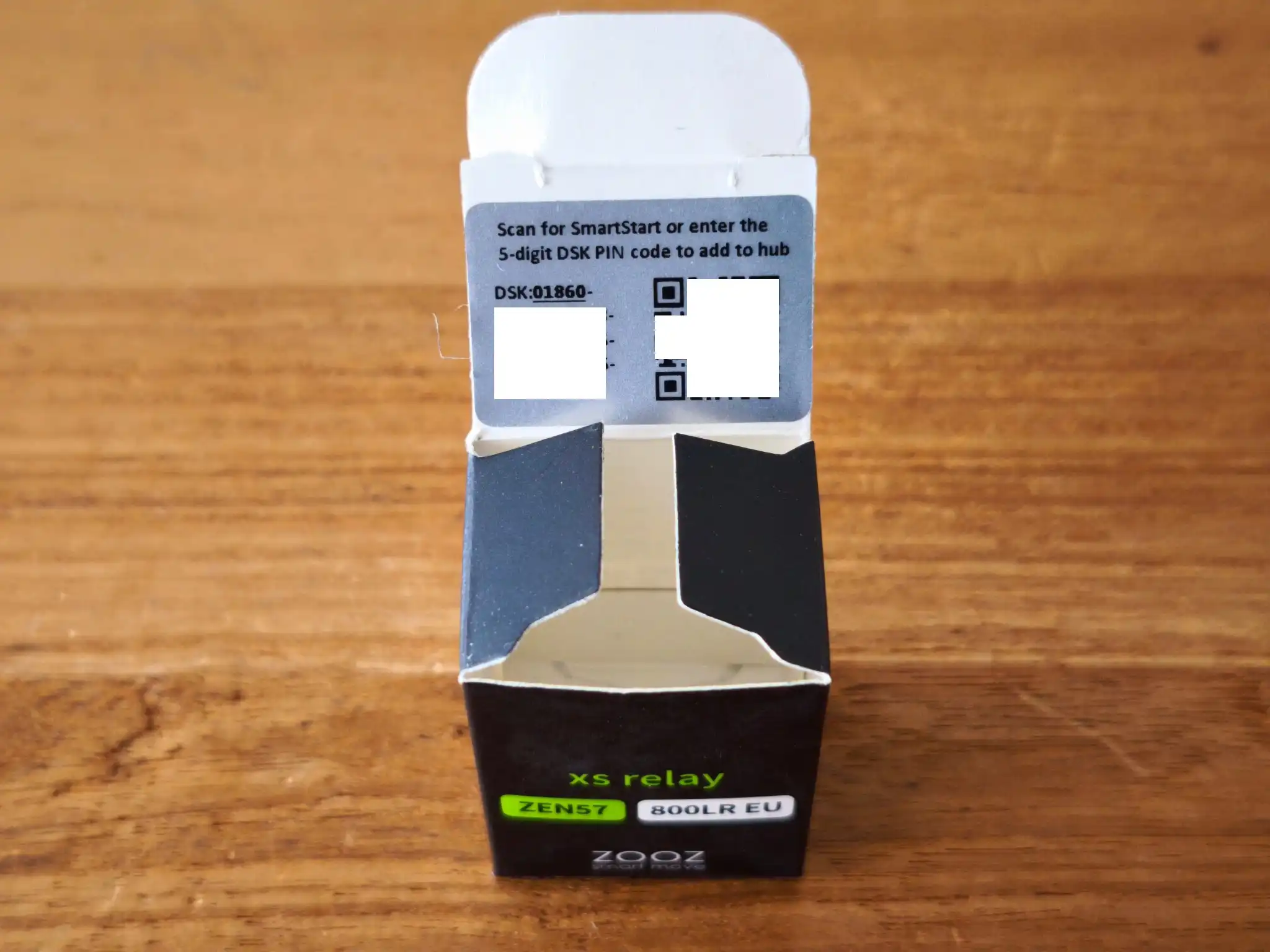

A l’ouverture nous trouvons l’étiquette avec le QRCode et le code PIN pour effectuer l’inclusion avec un haut niveau de sécurité

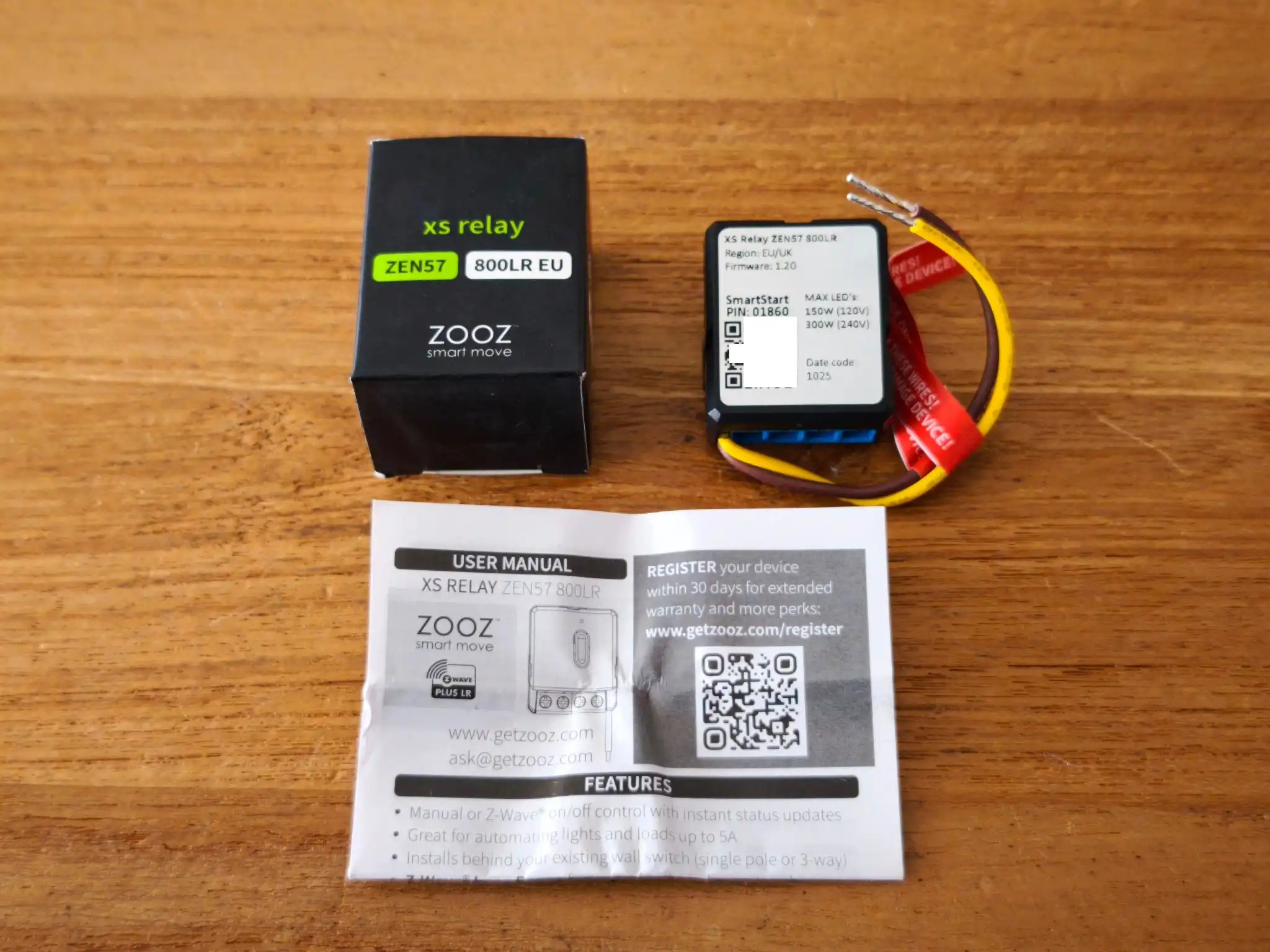

Le module est fourni avec un manuel d’utilisation rapide

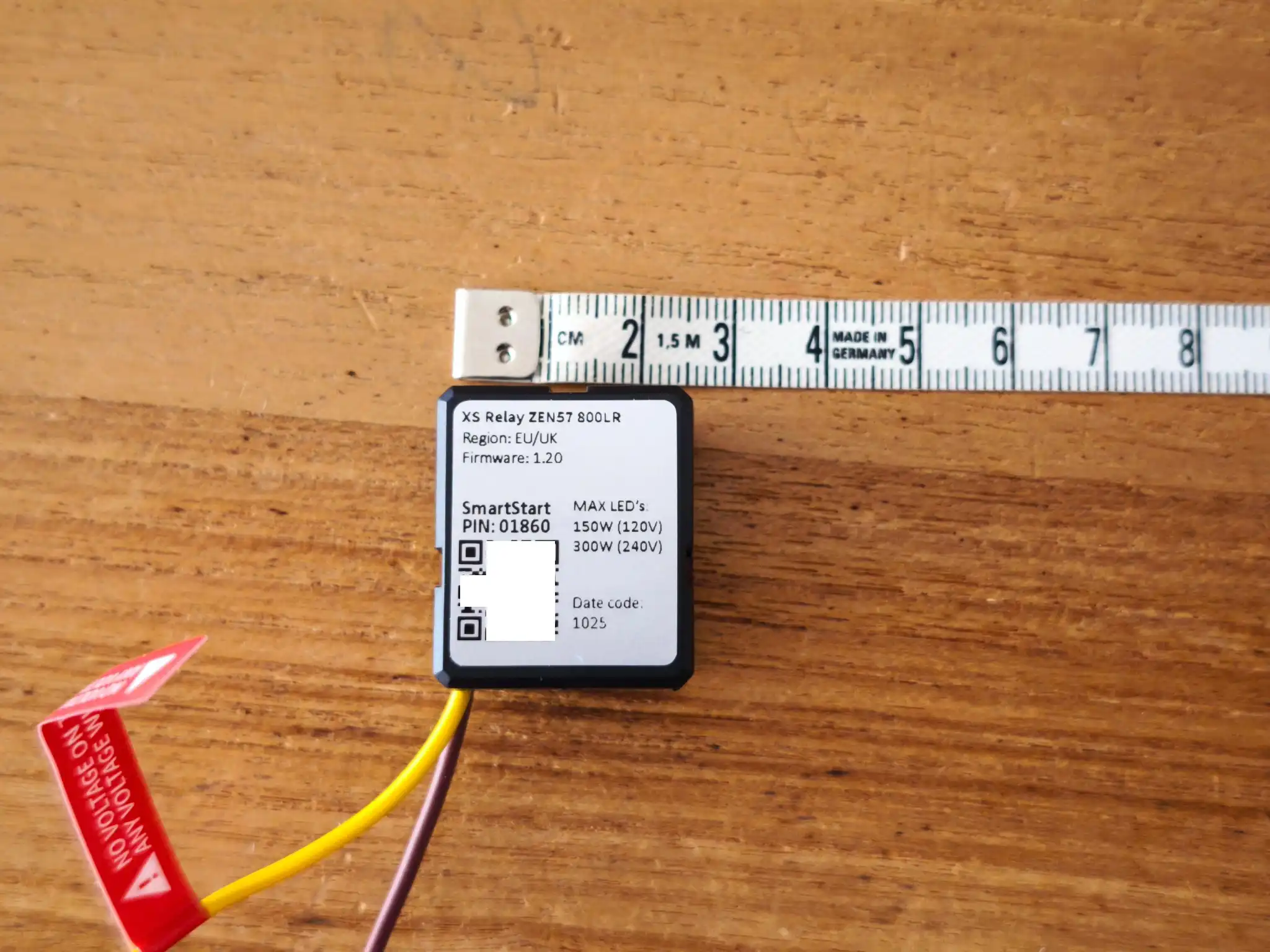

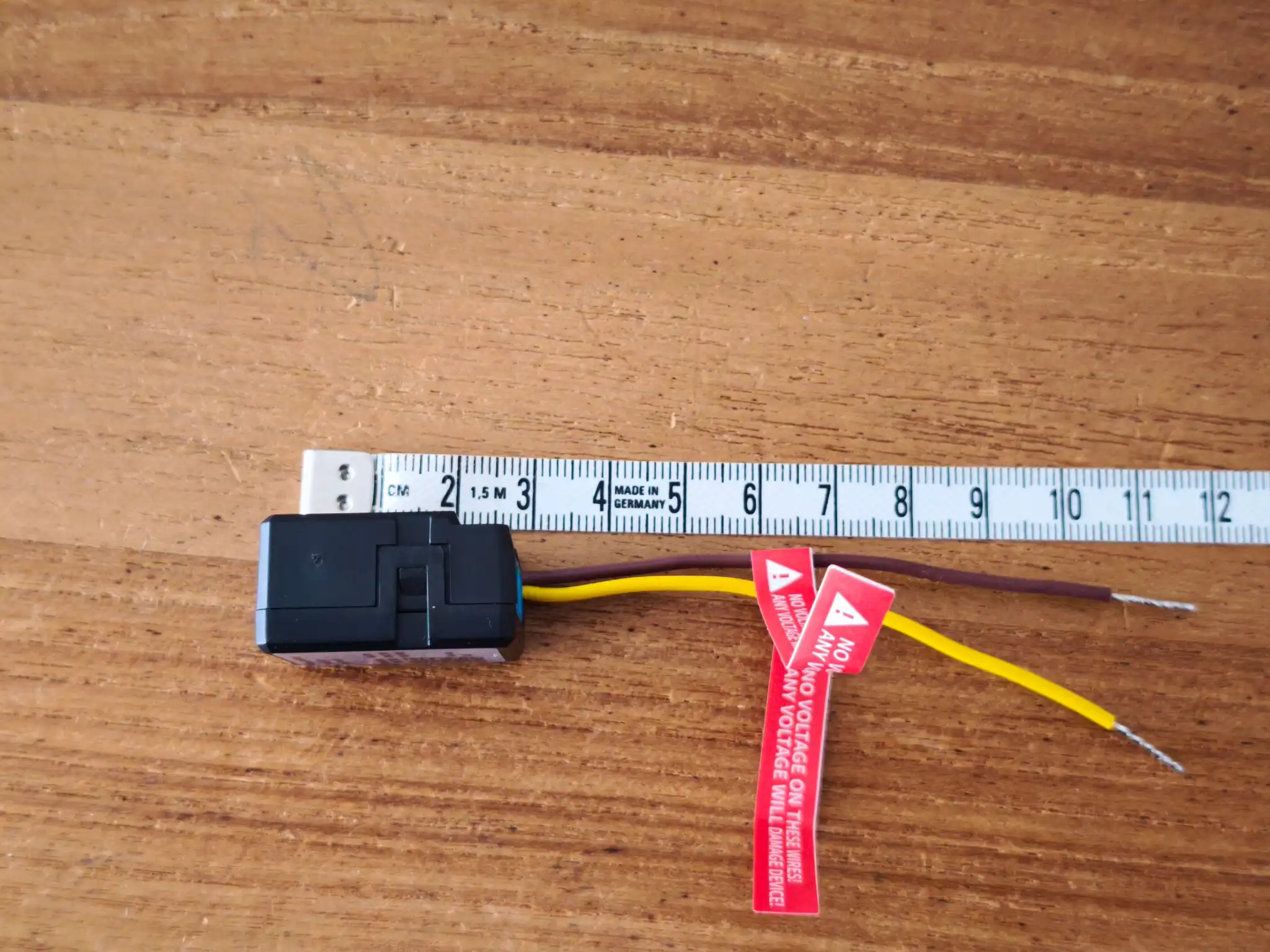

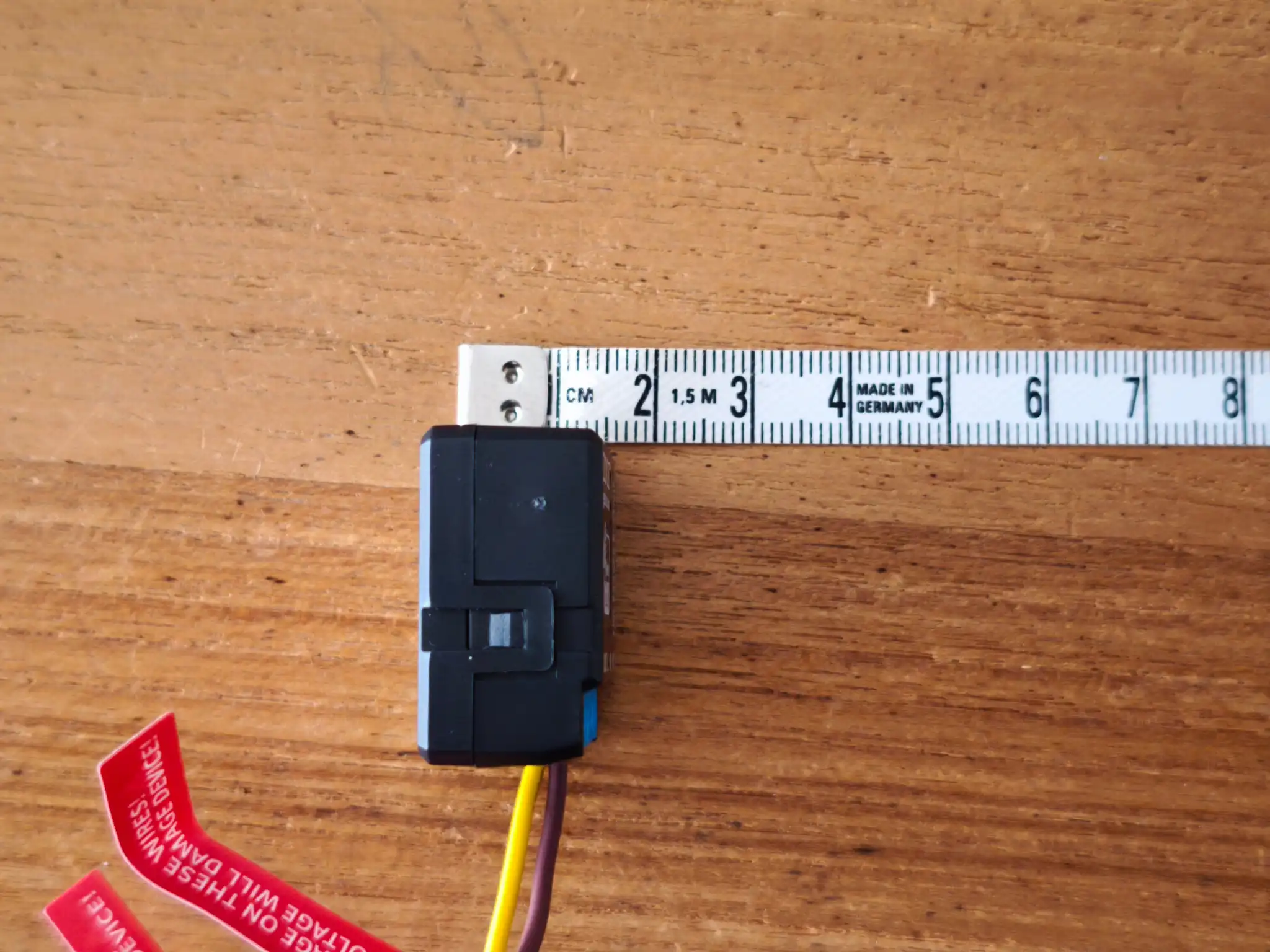

Celui-ci est très petit et mesure 30x25x16mm

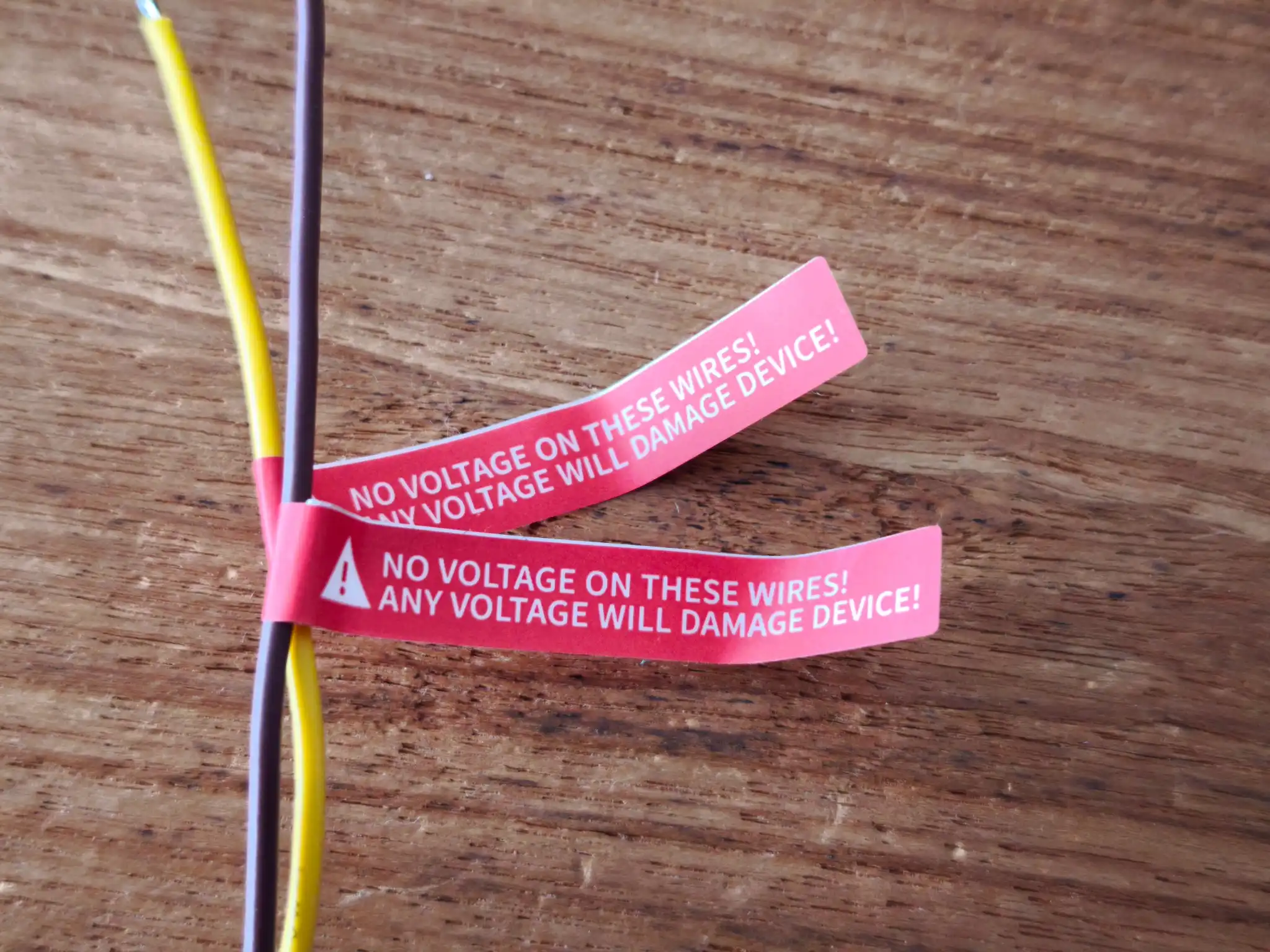

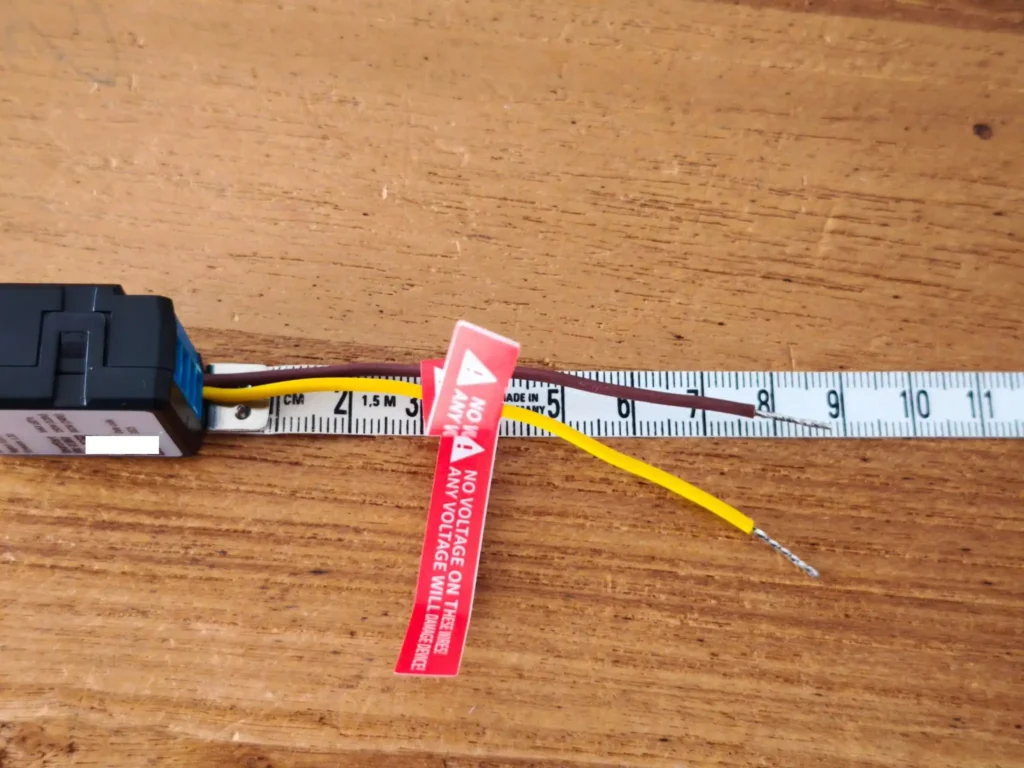

La longueur des fils est d’environ 9cm, attention ceux-ci ne doivent pas être reliés a un potentiel

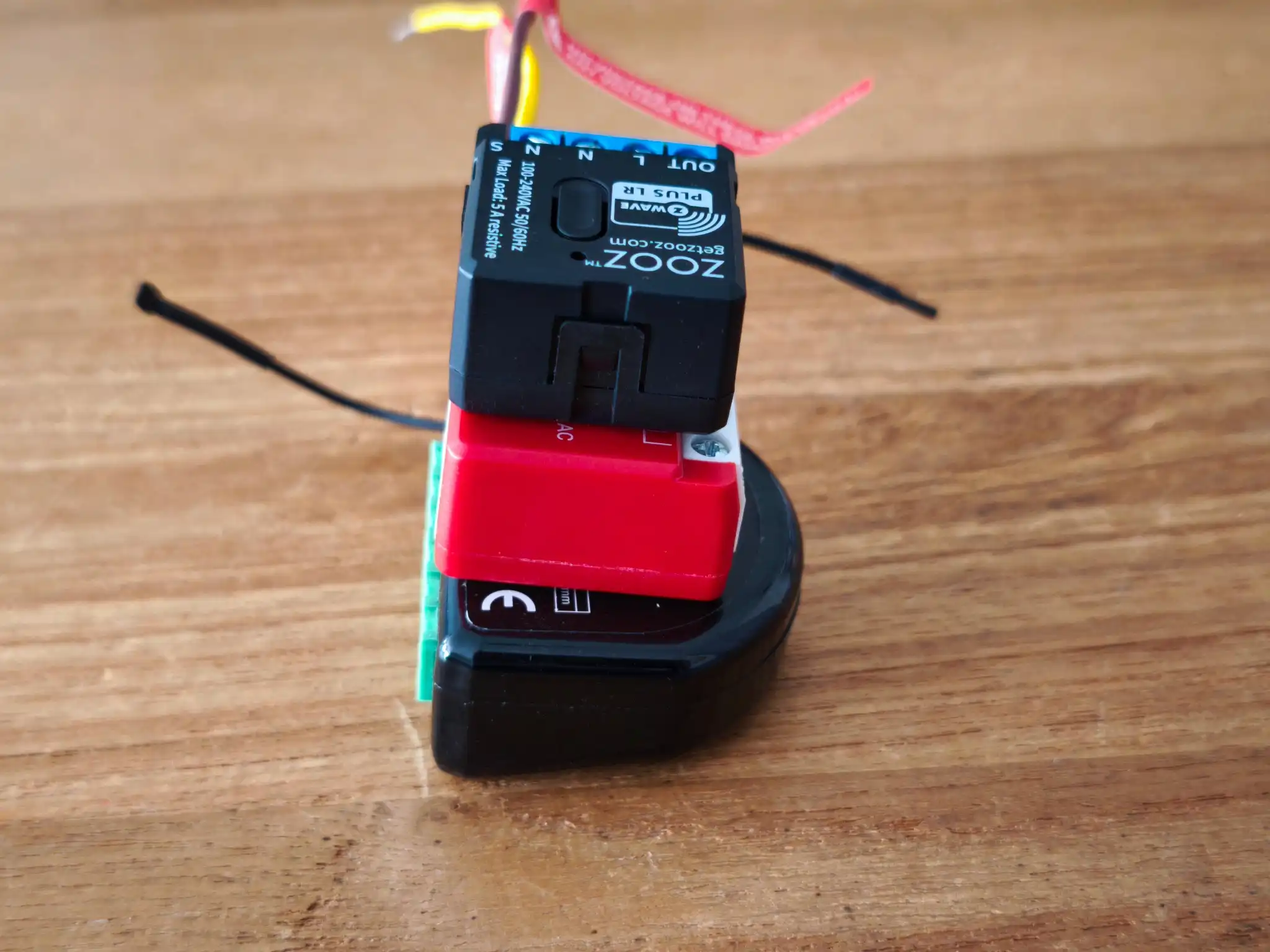

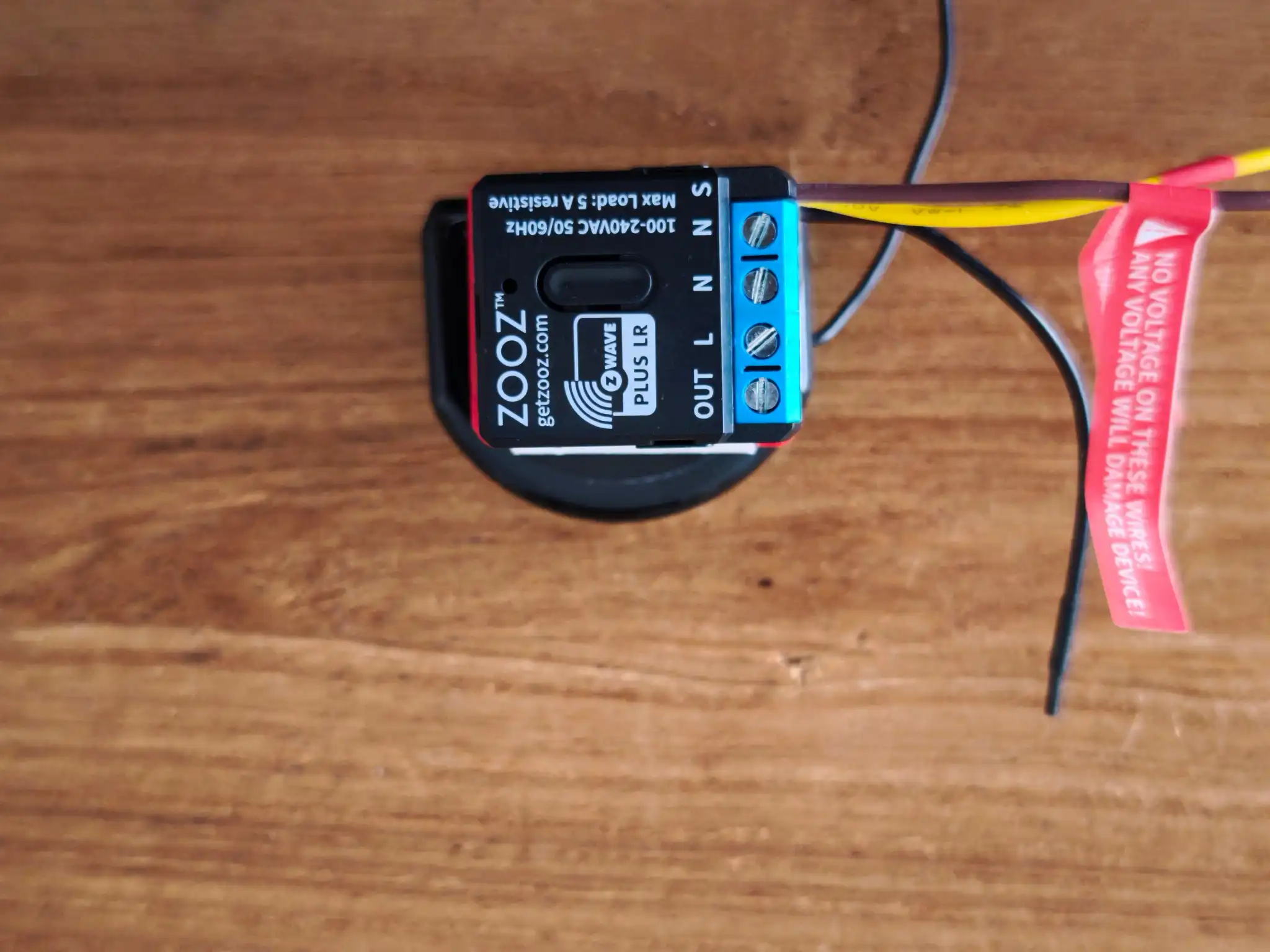

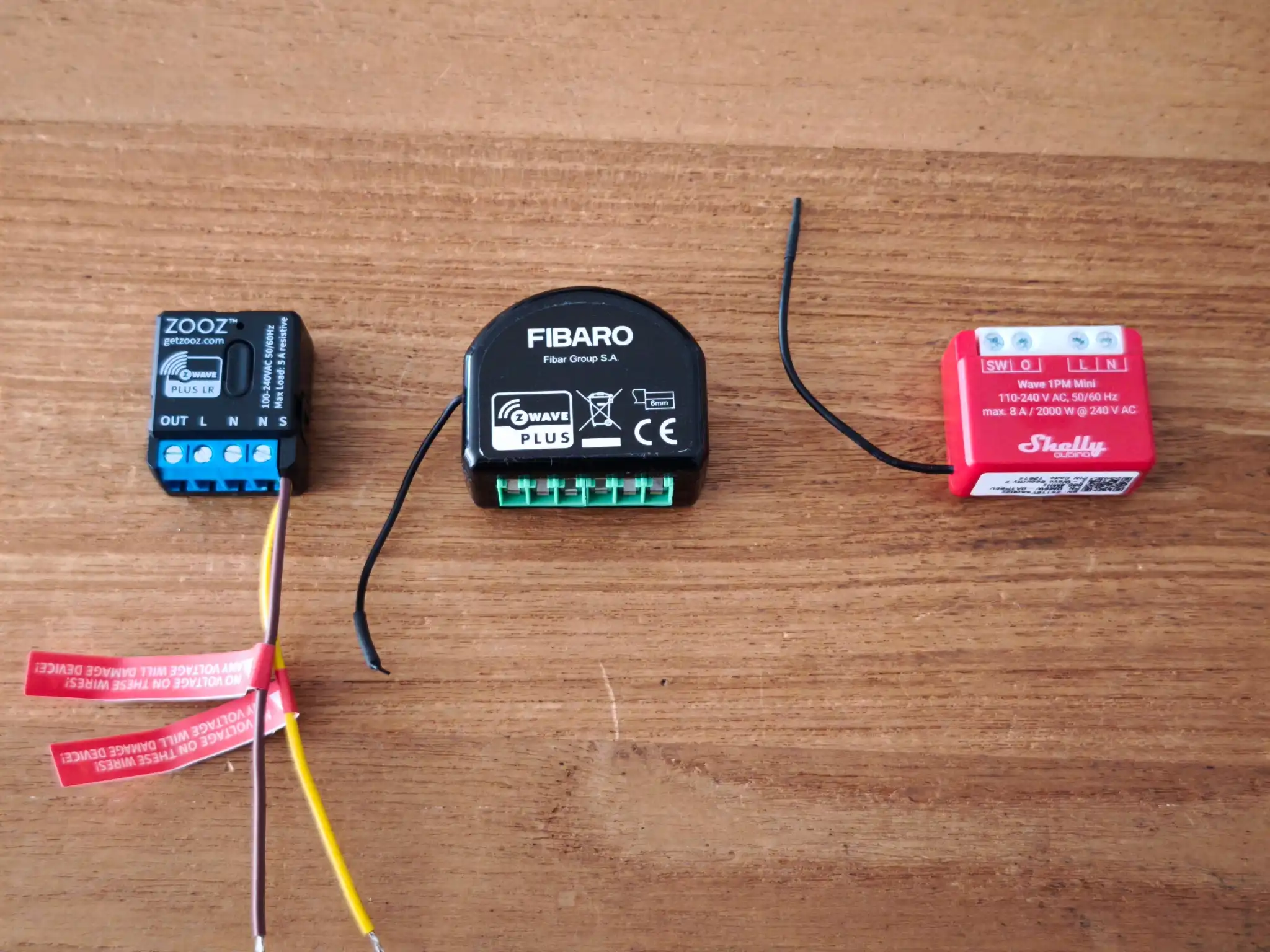

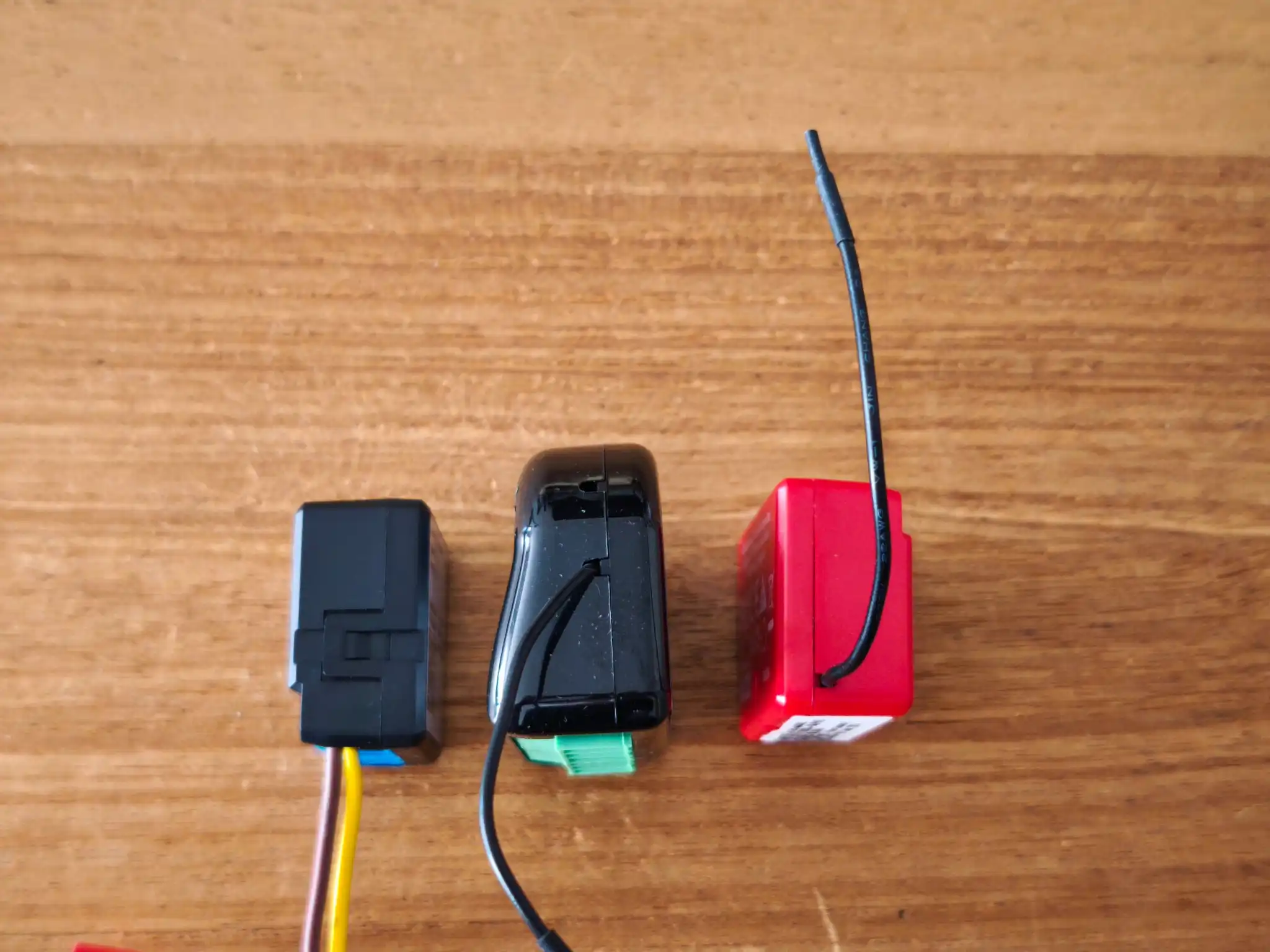

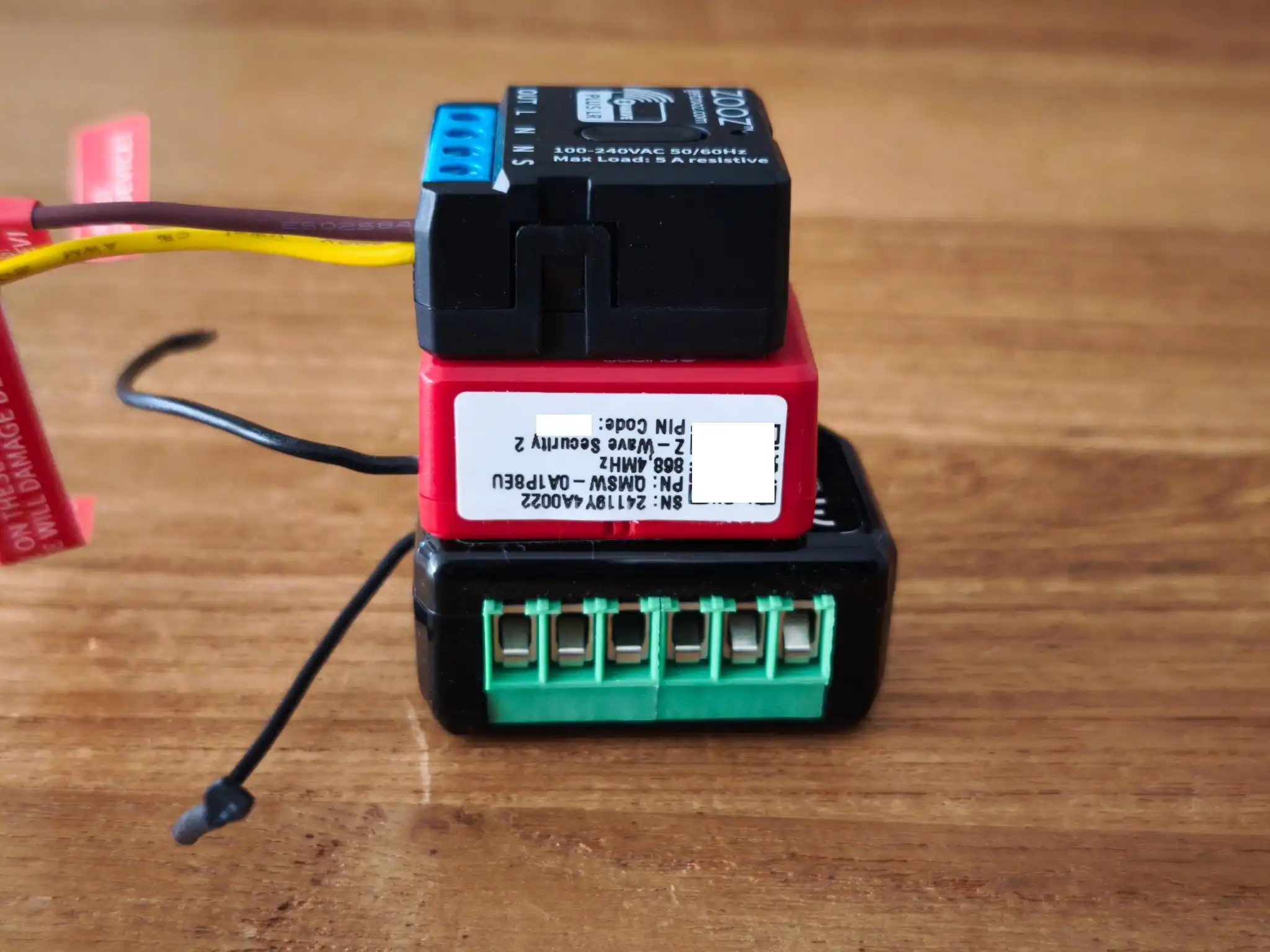

Nous l’avons comparé avec un module Fibaro et un module Shelly
Utilisation sur Home Assistant avec ZWaveJS
Nous partons du principe que votre installation possède un dongle Z-wave et que l’intégration Z-wave est installée et paramétrée sur votre système Home Assistant.
Rendez-vous maintenant dans Paramètres, puis Appareils et Services, et enfin Z-wave
Cliquez ensuite sur Ajouter un appareil

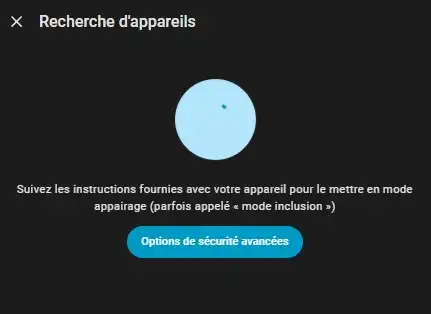

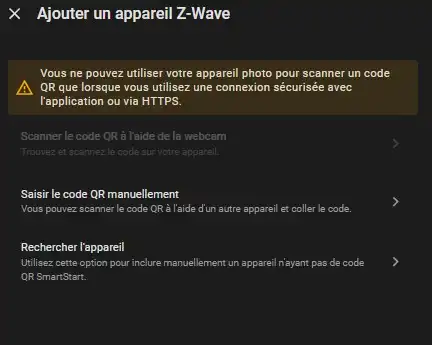

Suivez les instructions et choisissez le mode d’appairage souhaité. Nous choisissons le mode Rechercher l’appareil pour ce test
La séquence d’inclusion se lance, branchez le module, puis appuyez ensuite 3 fois sur le bouton d’inclusion et suivez les instructions du manuel suivant le mode souhaité
Le système vous propose différentes stratégies de sécurité de connexion entre le module et le contrôleur Z-wave

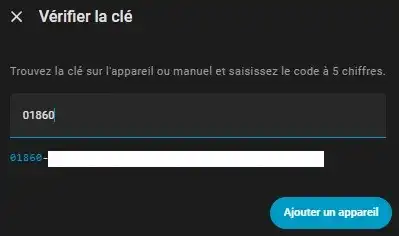

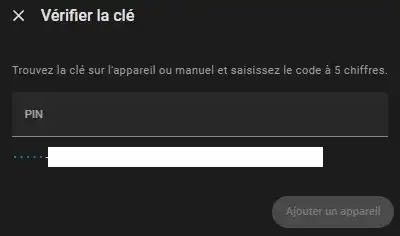

Le niveau de sécurité le plus haut est sélectionné et demande le code PIN
Celui-ci se trouve sur l’étiquette ou sur le module
Le code PIN de notre module est 01860

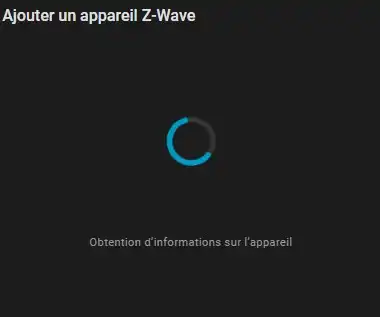

Une fois votre choix de stratégie de sécurité, le module est inclus très rapidement
Renseignez le nom souhaité, puis enregistrez

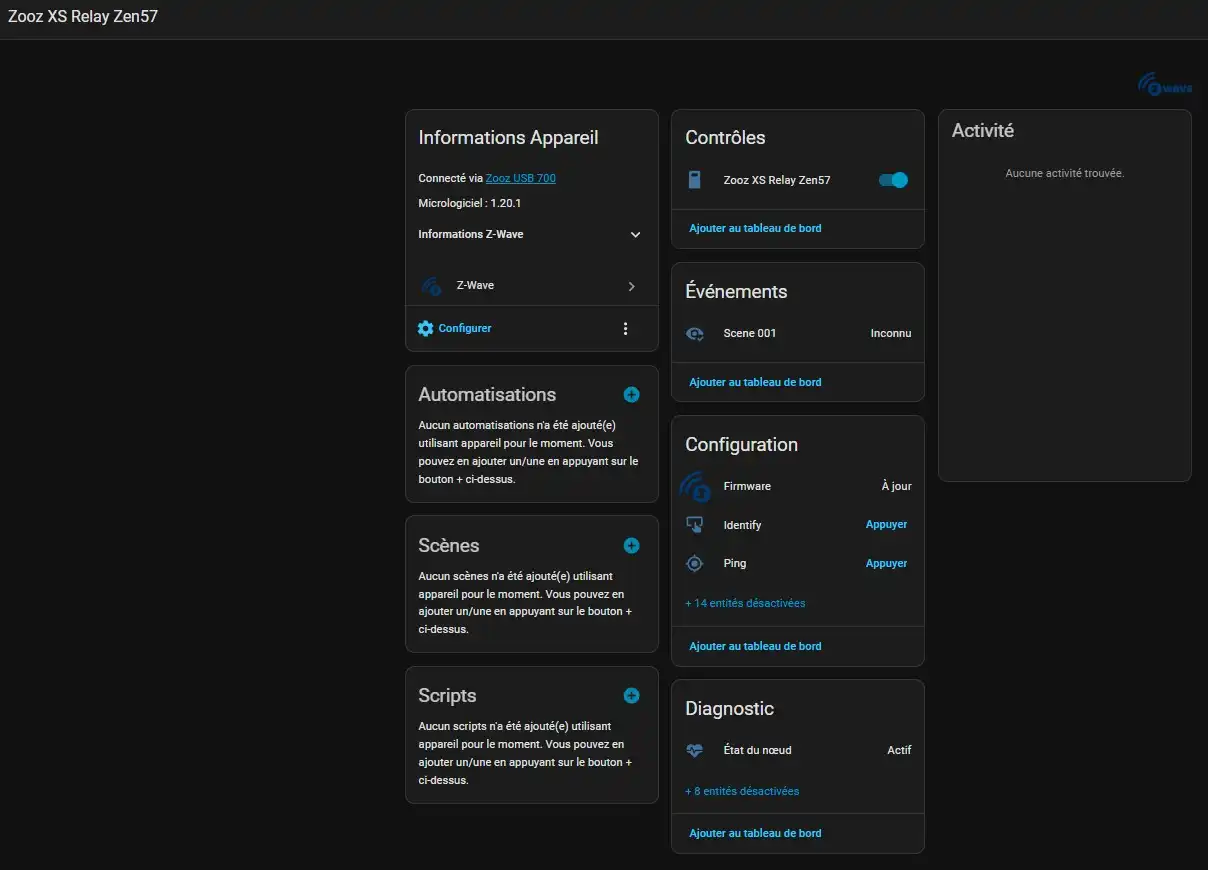

L’ensemble des commandes et paramètres sont disponibles dans la page dédiée du module

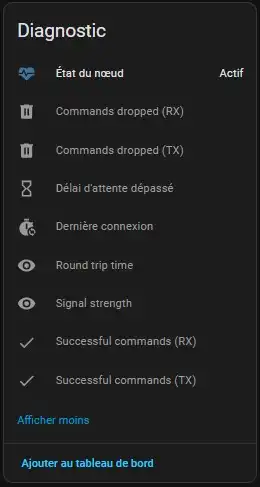

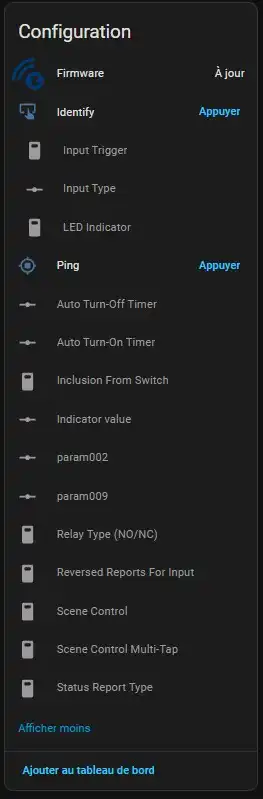

Les onglets Configuration et Diagnostique vous permettront d’utiliser le module sur Home Assistant

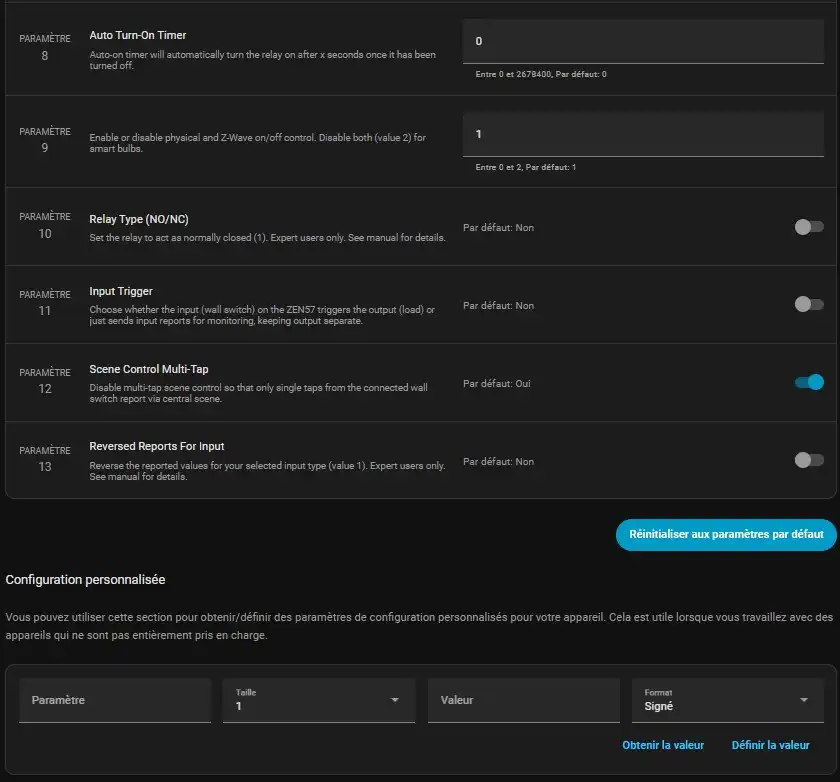

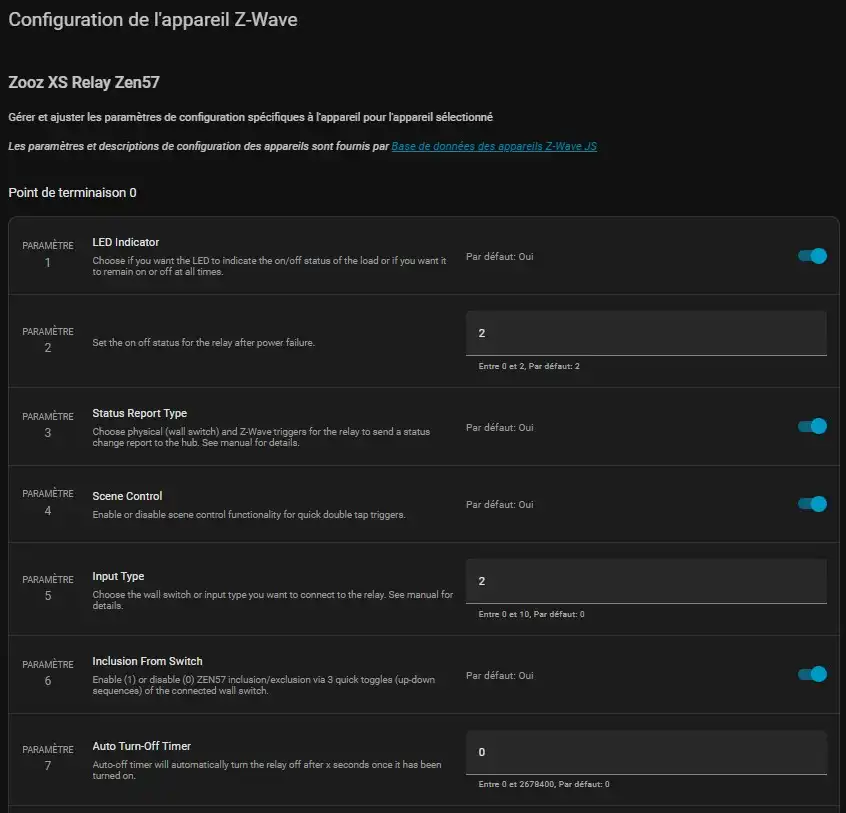

La roue crantée vous permettra de visualiser l’ensemble des paramètres Z-wave du module

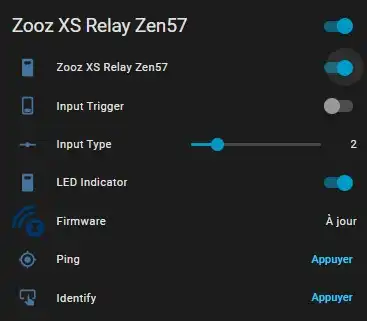

Voici un exemple d’utilisation du module sur le tableau de bord Home Assistant
Utilisation sur Jeedom avec ZwaveJS
Dans cette présentation, nous avons utilisé une box Jeedom Luna 4G avec le plugin Z-Wave JS. L’intégration fonctionne également avec la box Jeedom ATLAS.
Nous partons du principe que votre système est équipé d’un dongle Z-wave et que le Plugin Z-Wave JS est installé, paramétré et fonctionnel.

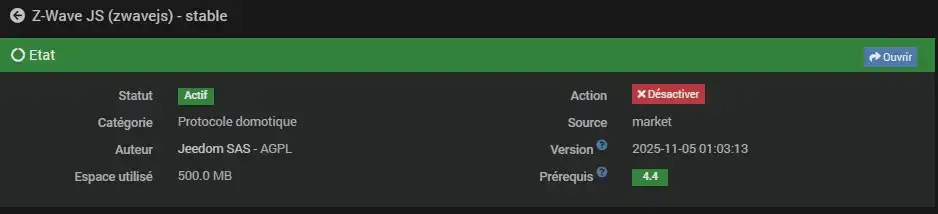

Notre plugin est en version stable du 05-11-2025

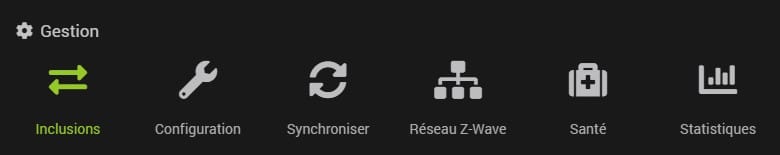

Lancez l’inclusion via le bouton Inclusions
Le système vous demandera de sélectionner le mode souhaité, nous avons choisi l’inclusion par défaut pour le test
Un message vous indique que le mode inclusion est actif
Appuyez 3 fois sur le bouton d’inclusion du module

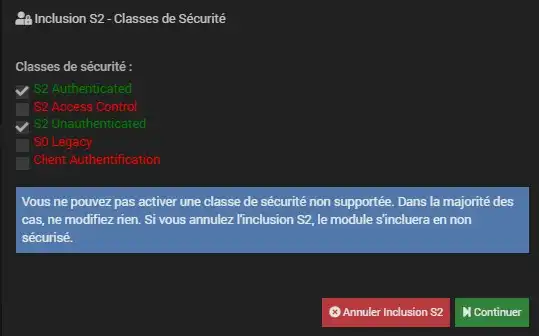

Il faudra ensuite choisir les classes de sécurité souhaitées

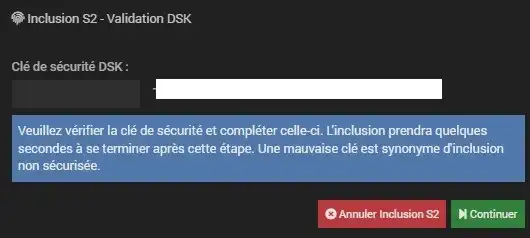

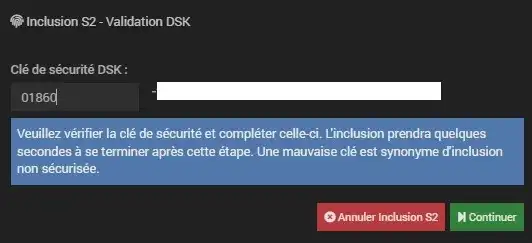

Renseignez le code PIN, disponible sur l’équipement et sur l’étiquette fournie
Le code PIN de notre module est 01860

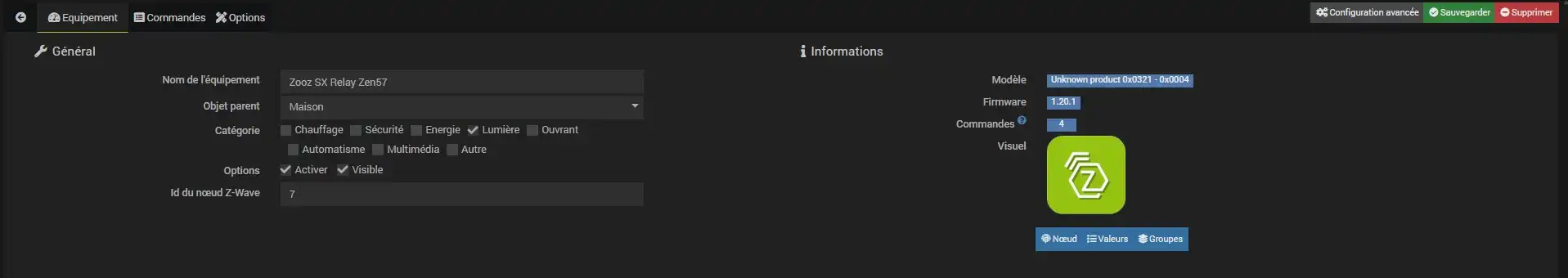

L’équipement est ajouté au système, attendez quelques secondes afin qu’il puisse remonter l’ensemble de ses informations

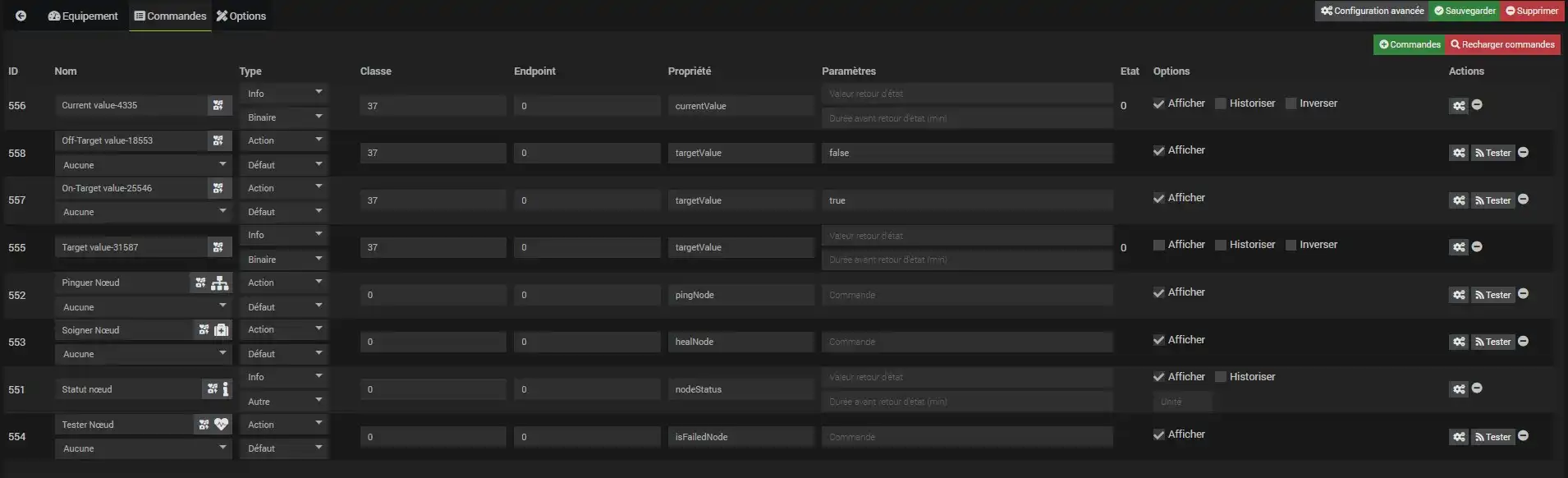

L’onglet Commandes vous permettra de visualiser les commandes et informations du module

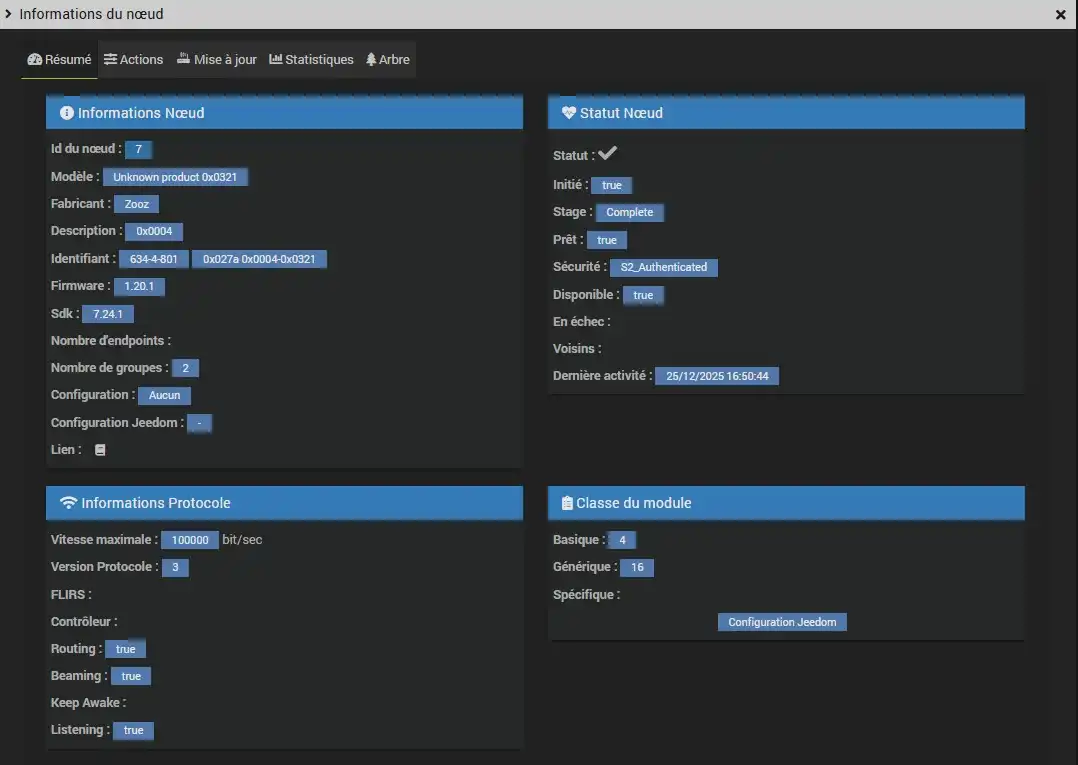

Le bouton Nœud permet de voir l’ensemble des informations du module On-Off Zooz XS Relay Zen57

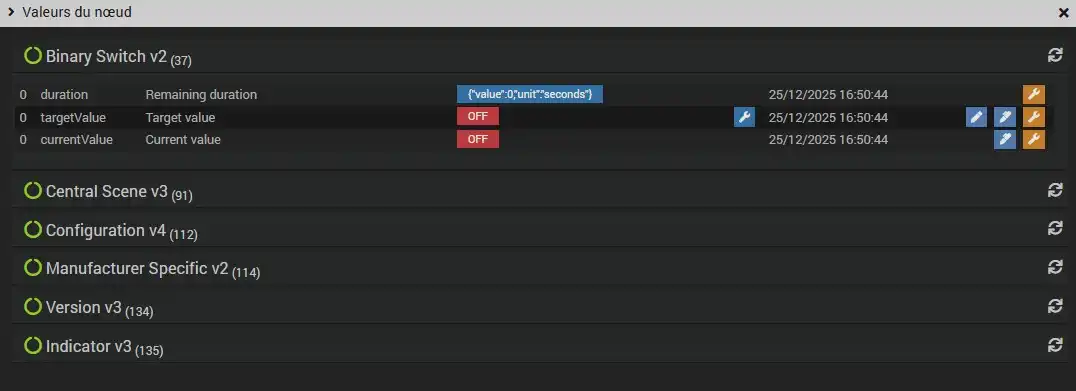

Tous les paramètres Z-wave sont visibles depuis le bouton Valeurs, ici les paramètres du nœud de la commande On/Off, les valeurs sont éditables via le bouton stylo orange, vous avez la possibilité de recréer les commandes avec le bouton stylo bleu

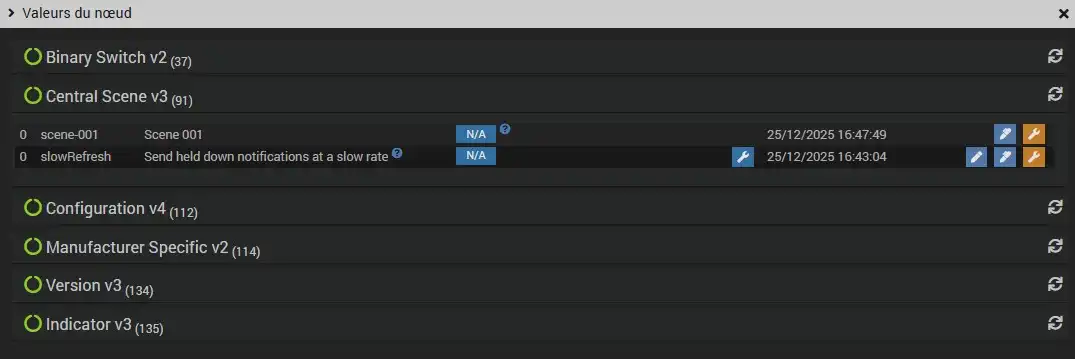

Ici nous avons les paramètres de Central Scene

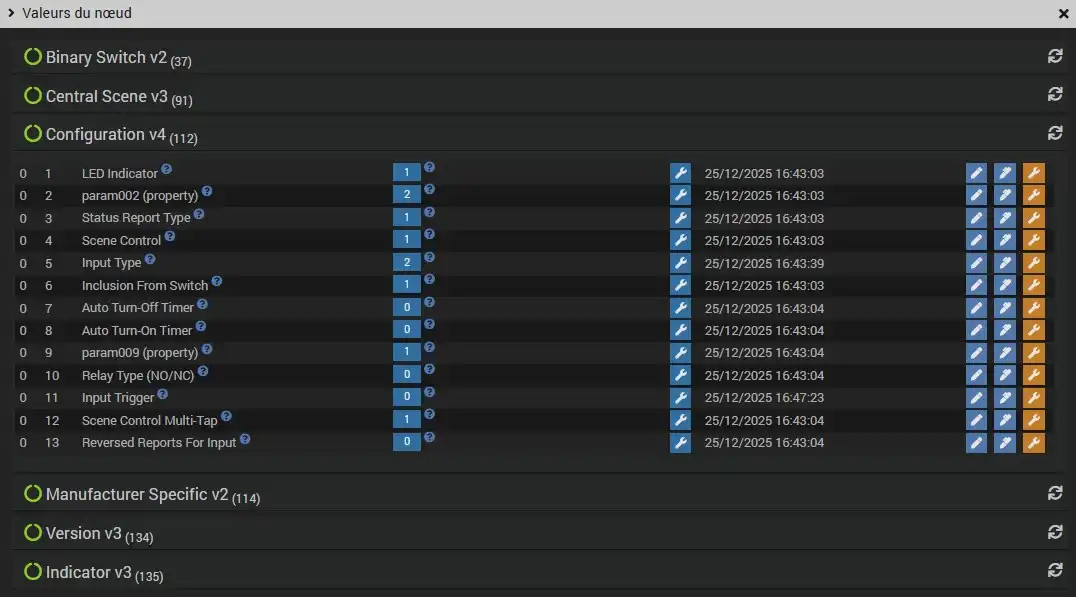

Ici nous avons les paramètres du nœud concernant la configuration

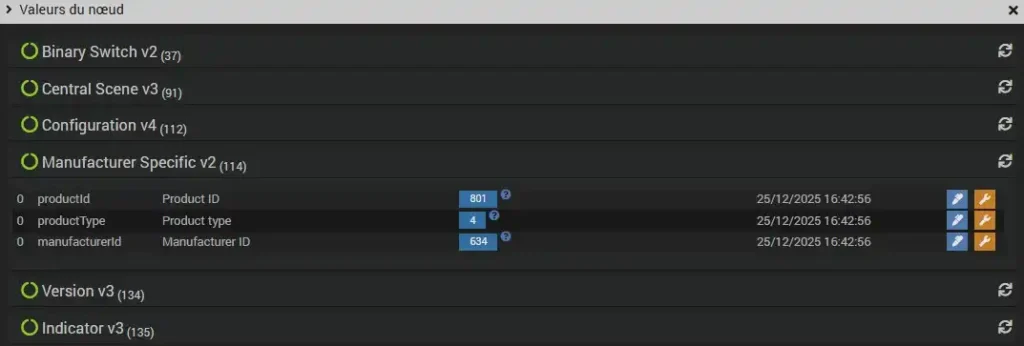

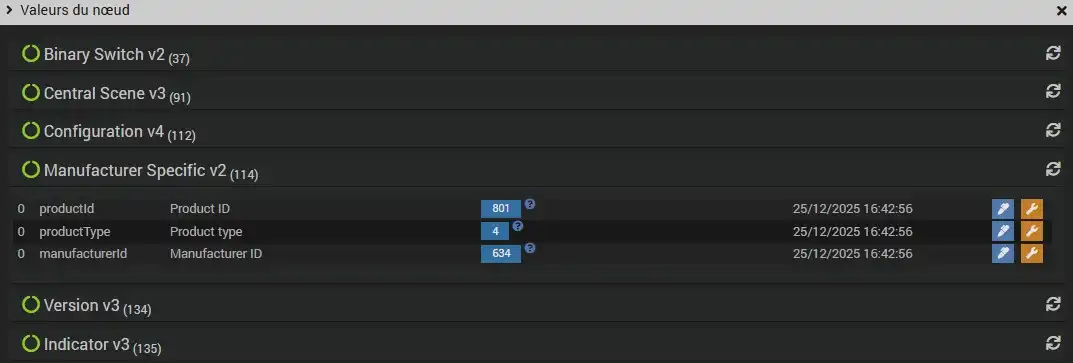

Ici nous avons les informations spécifiques concernant le fabricant

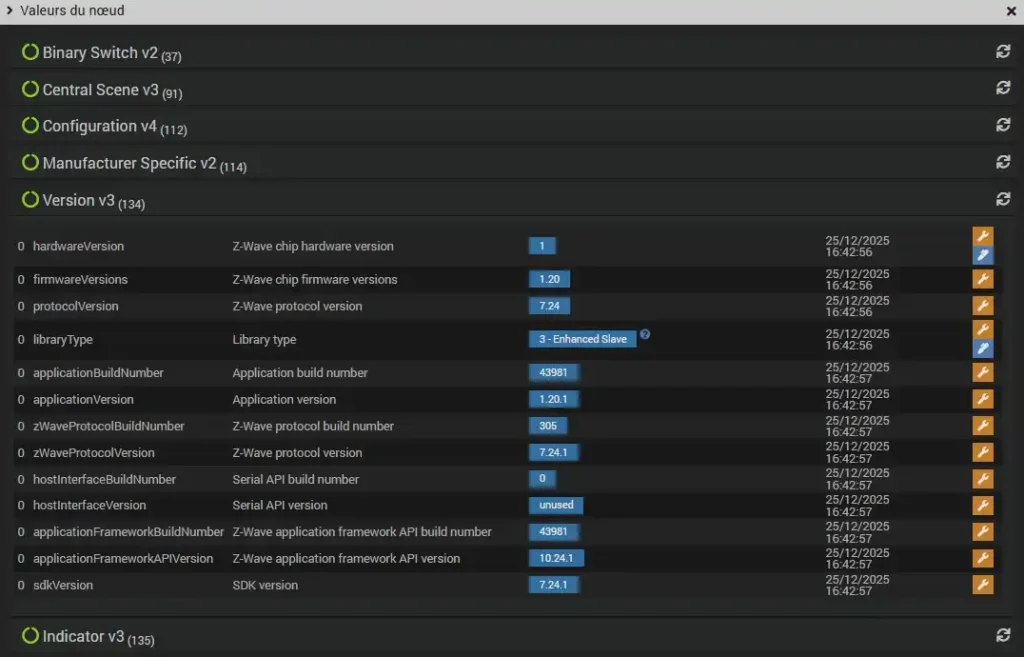

Sur cette vue nous voyons les paramètres concernant la version et informations Z-wave du produit

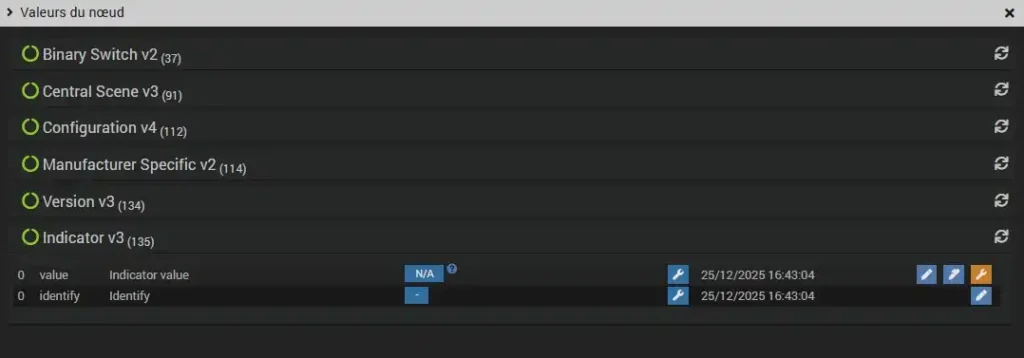

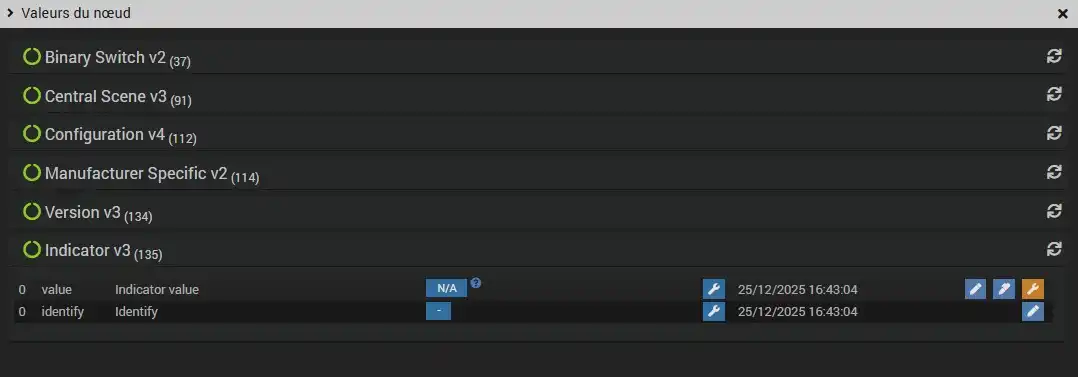

Enfin nous voyons la partie Indicator

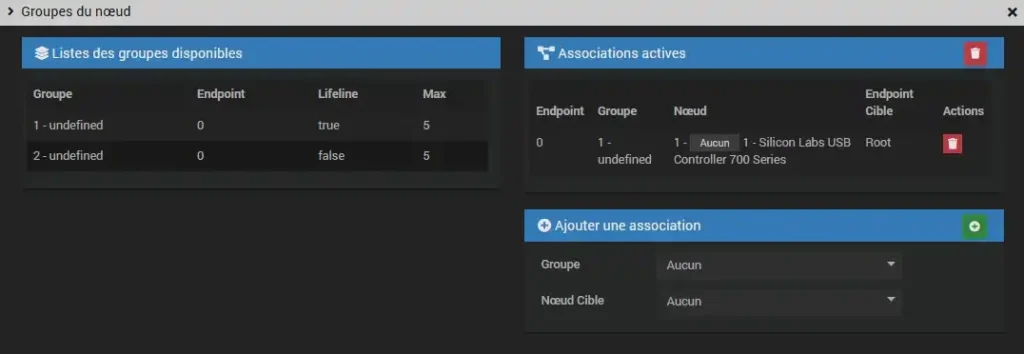

Le bouton Groupes vous permettra de piloter le module avec d’autres équipements Z-wave
Voici un exemple de visuel sur le tableau de bord Jeedom
