Sonoff nous présente son nouveau module a double sortie, ne nécessitant pas le neutre utilisant le protocole Zigbee 3.0. Ce module permet de piloter deux charges comme deux circuits d’éclairage avec une charge maximale résistive par sortie de 8A et une charge totale résistive du module allant jusqu’à 12A. Il peut être utilisé avec des commandes de type interrupteur, va-et-vient ou bouton poussoir. Découvrons le dans cet article.
Sommaire
Présentation du module double sortie SONOFF MINI DUO-L
Le module MINI DUO-L est un interrupteur intelligent à double canal (2 commandes) compatible Zigbee 3.0, pensée pour s’intégrer dans une boîte d’encastrement standard derrière un interrupteur existant, sans besoin de fil neutre. Il permet de contrôler deux charges distinctes, d’automatiser l’éclairage ou d’autres circuits, et de piloter à distance via un hub Zigbee.
Applications
Modernisation d’interrupteurs traditionnels en interrupteurs connectés — idéal en rénovation ou installations anciennes sans neutre.
Contrôle de deux éclairages ou circuits indépendants (ex. : lampe + prise, deux circuits d’éclairage distincts).
Intégration dans des scénarios domotiques via un hub Zigbee
Automatisation, programmations horaires, contrôle à distance ou local.
Ajout discret d’intelligence à une installation existante sans modifier le câblage visible.
Fonctions du module double sortie SONOFF MINI DUO-L
- Deux relais indépendants (2 sorties) pour deux charges distinctes.
- Fonctionnement sans neutre requis — utilise uniquement la phase (ligne) pour l’alimentation.
- Possibilité de connecter un interrupteur externe (S1 / S2) pour commande manuelle en plus de la commande via Zigbee.
- Contrôle à distance, programmation, scènes domotiques via hub Zigbee compatible.
- Support des modes de comportement : état à la mise sous tension configurable (via Zigbee2MQTT : état, comportement, déclencheur externe, etc.).
- Mise à jour OTA possible avec un réseau Zigbee compatible.
Caractéristiques techniques du module double sortie SONOFF MINI DUO-L
- Modèle : MINI-ZB2GS-L
- Protocole : Zigbee 3.0 (IEEE 802.15.4)
- Alimentation : 100-240 V~ AC, 50/60 Hz — sans neutre requis
- Charge maximale : 8 A par sortie — total 12 A max (résistive)
- Sortie : Jusqu’à 300 W minimum — compatible avec des charges faibles à partir de 3 W.
- Dimensions : 45 × 39.4 × 16.8 mm
- Poids net : 33 g
- Matériau boîtier : PC
- Température de fonctionnement : -10 °C à +40 °C
- Humidité de fonctionnement : 5–95 % HR, sans condensation
- Terminaux : L (phase), L1, L2 (sorties), S1, S2 (entrées interrupteurs / boutons poussoirs externes)
- Certifications : CE, FCC, RoHS
Le manuel d’utilisation est disponible en Anglais ici
Découverte du module double sortie SONOFF MINI DUO-L

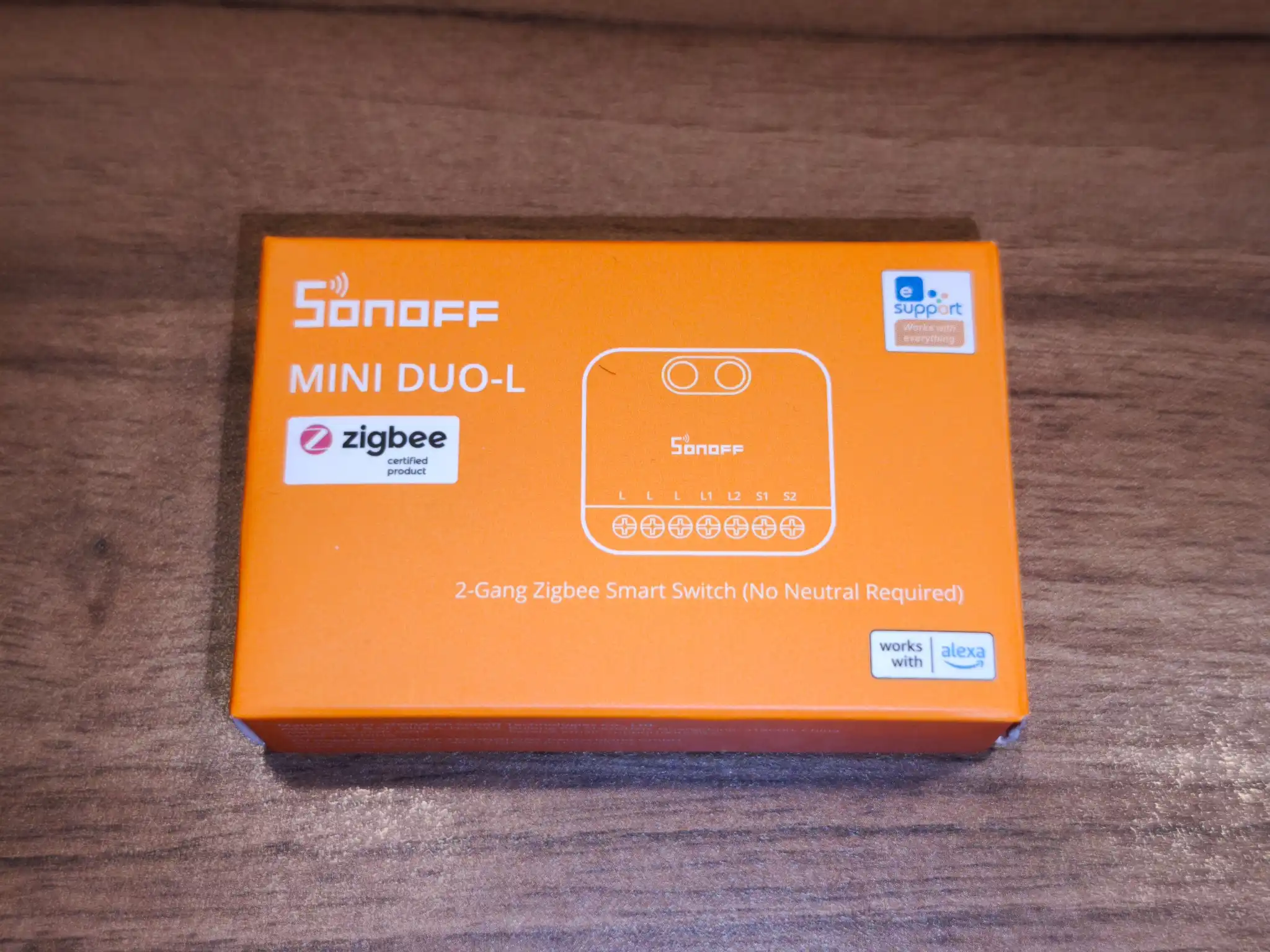

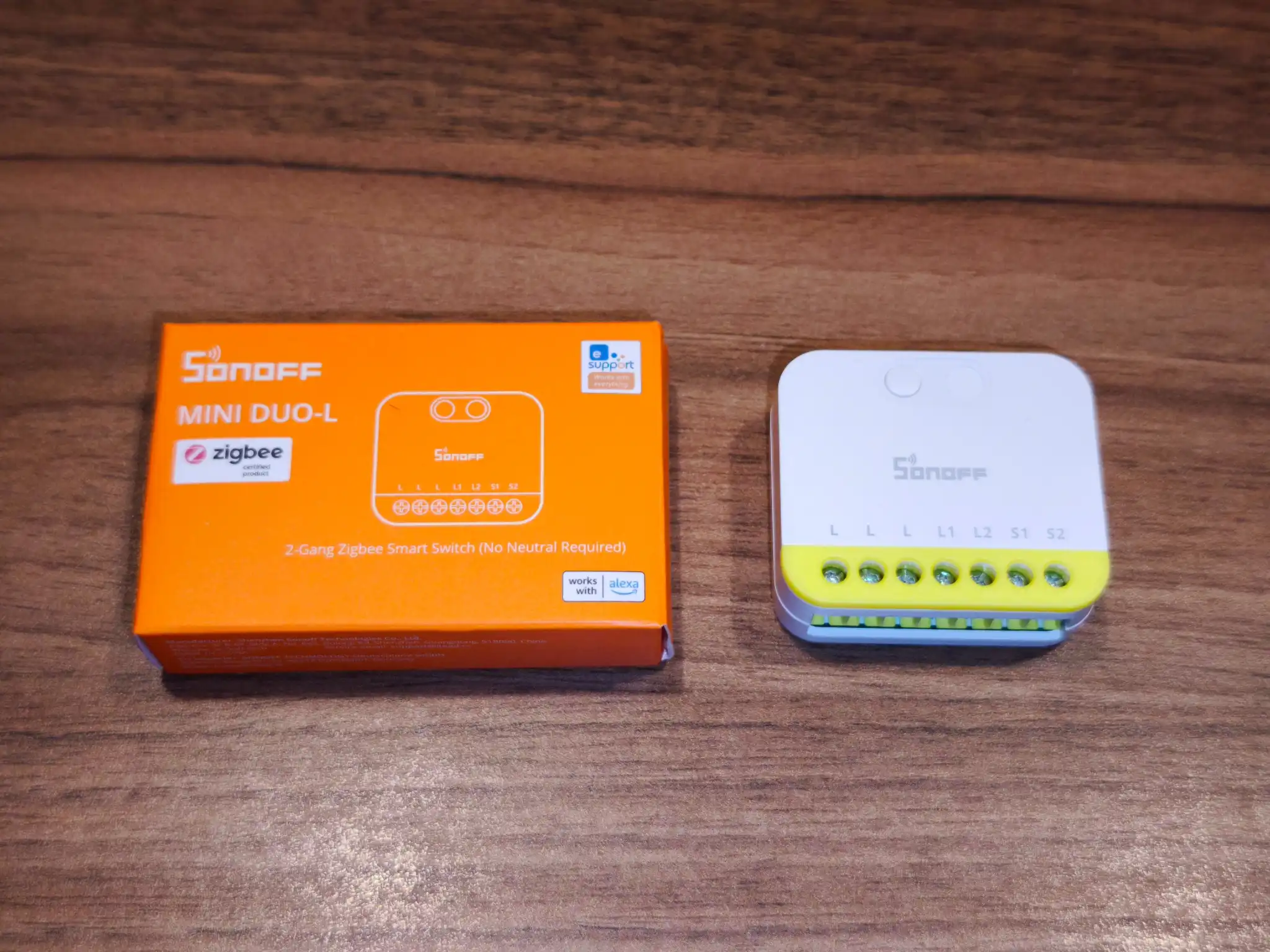

Le module double sortie Sonoff MINI DUO-L est présenté dans un étui orange, nous voyons la marque Sonoff, la référence et la fonction du produit, le protocole utilisé ainsi qu’un dessin du module

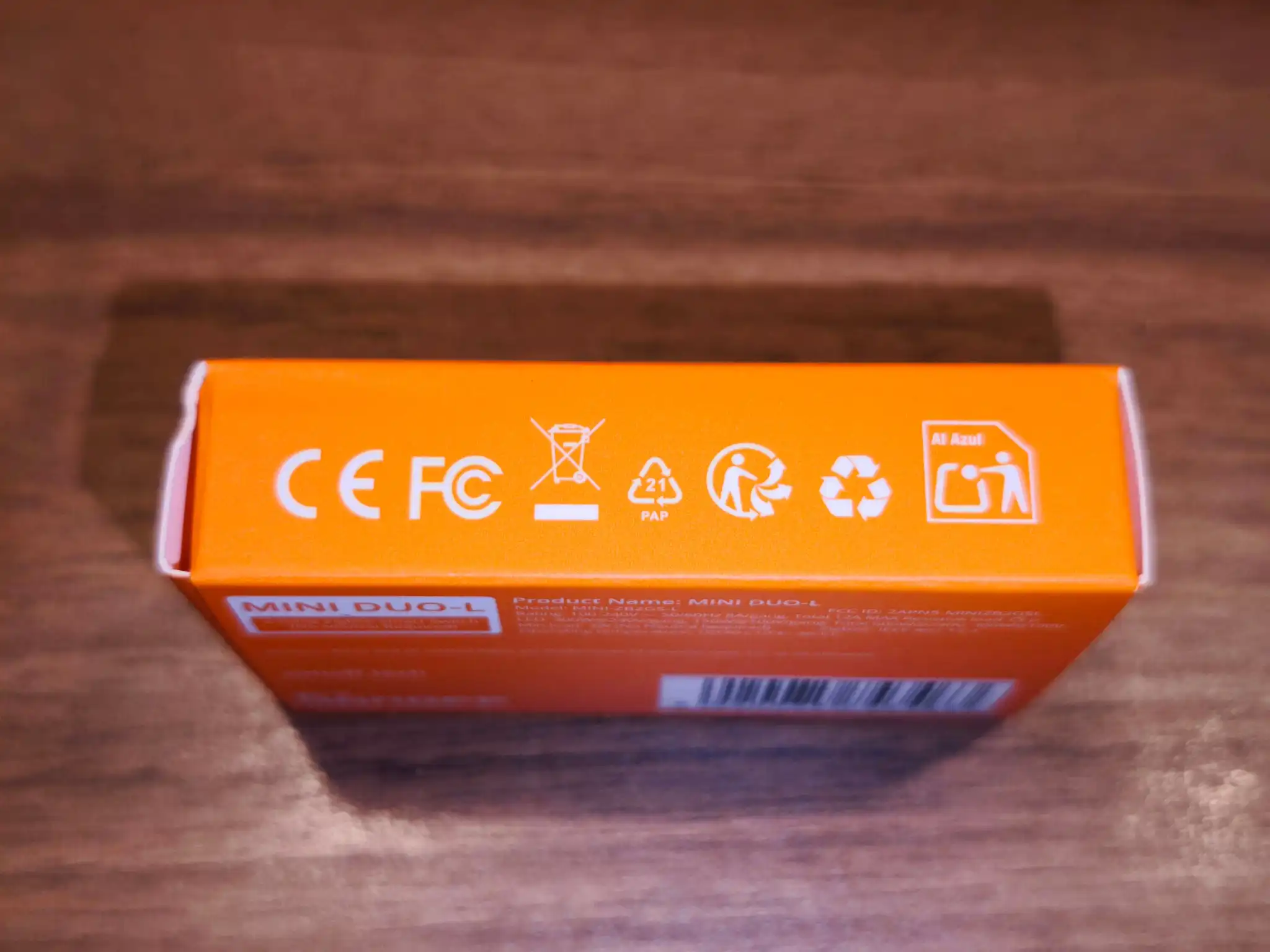

Sur le dessus nous voyons les normes et indications de recyclage du produit

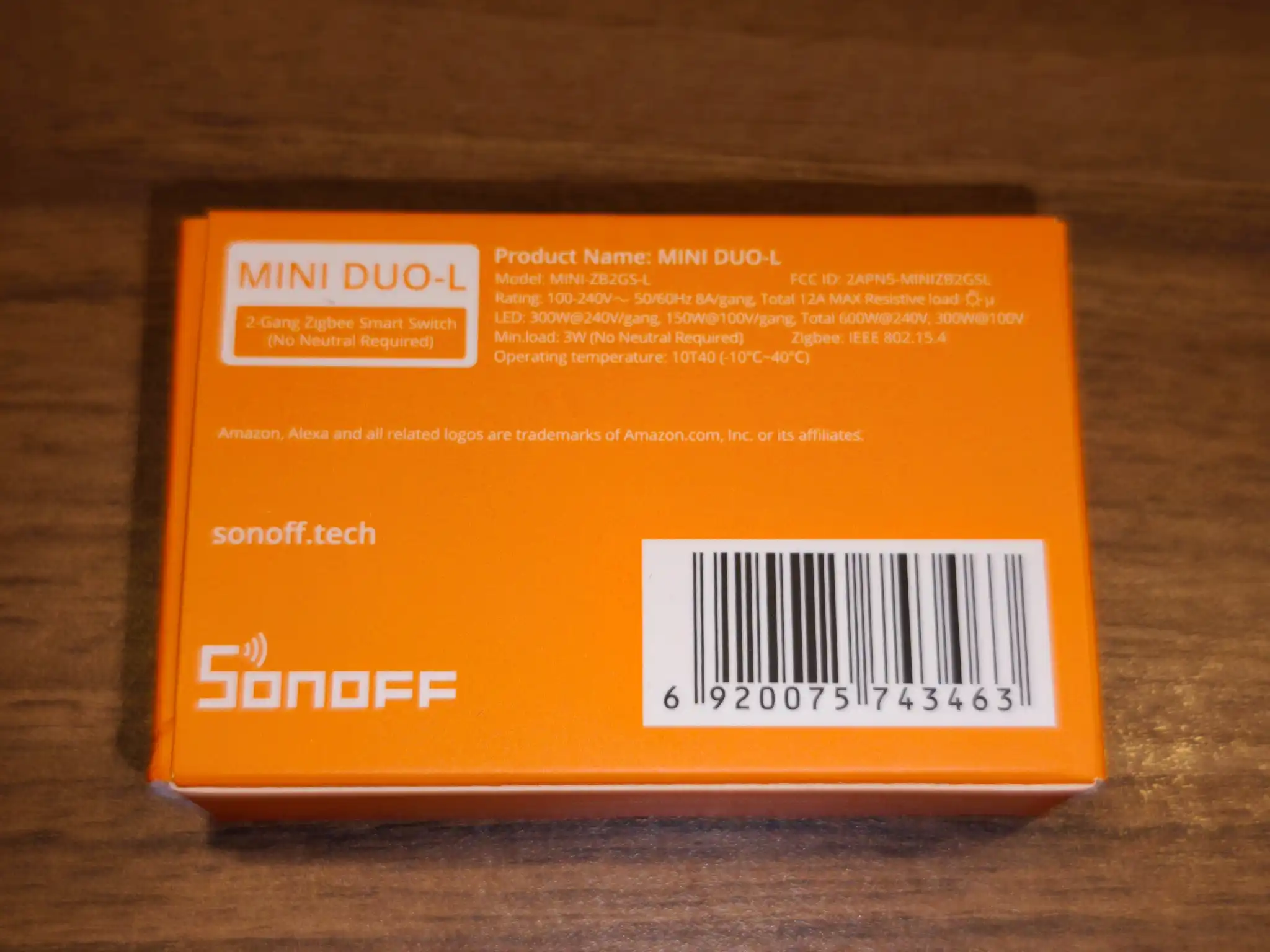

A l’arrière nous avons les caractéristiques , marque, nom, fonctions et code barres du produit

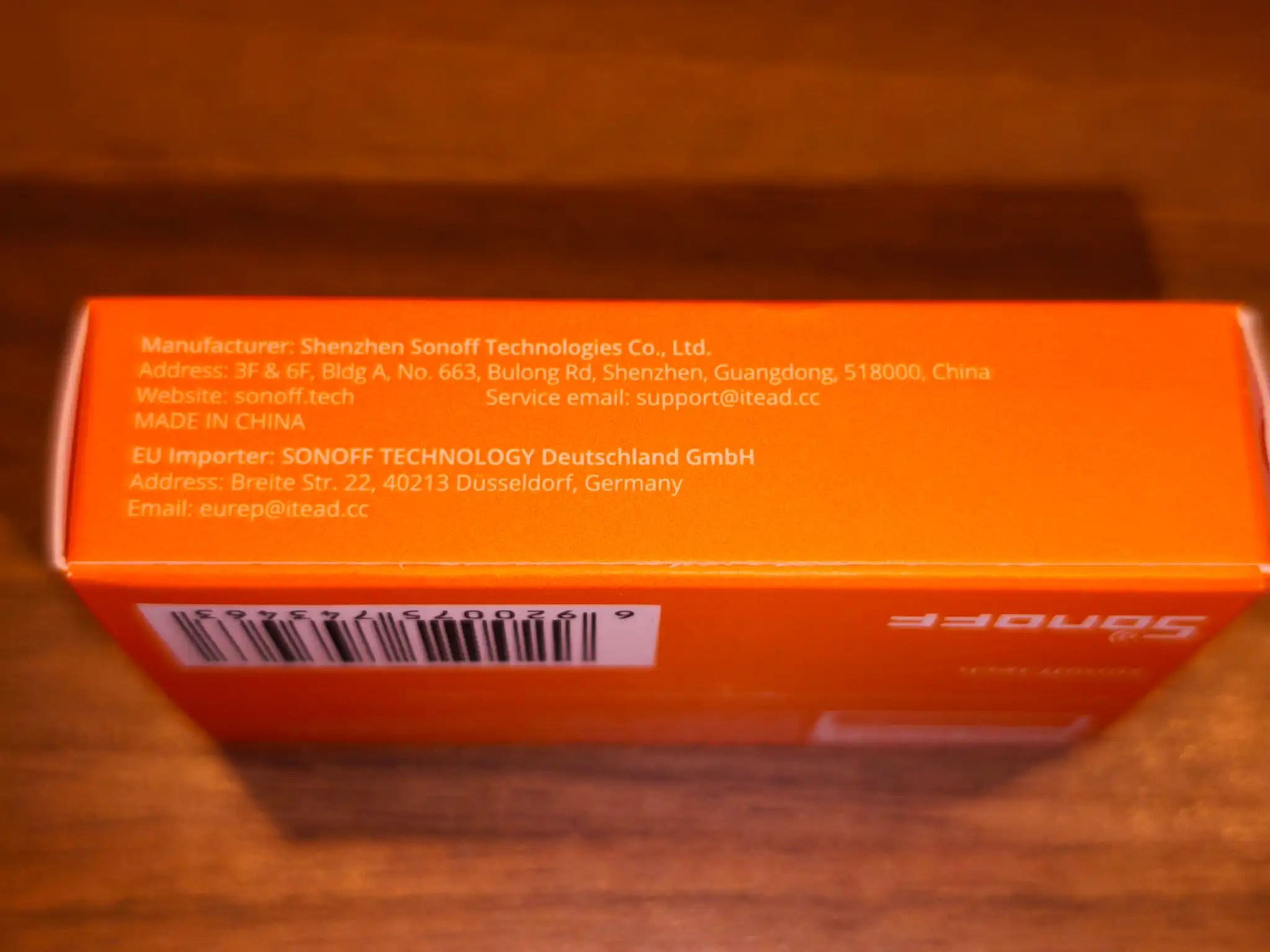

Le dessous nous indique le lieu de fabrication et autres renseignements sur la marque Sonoff

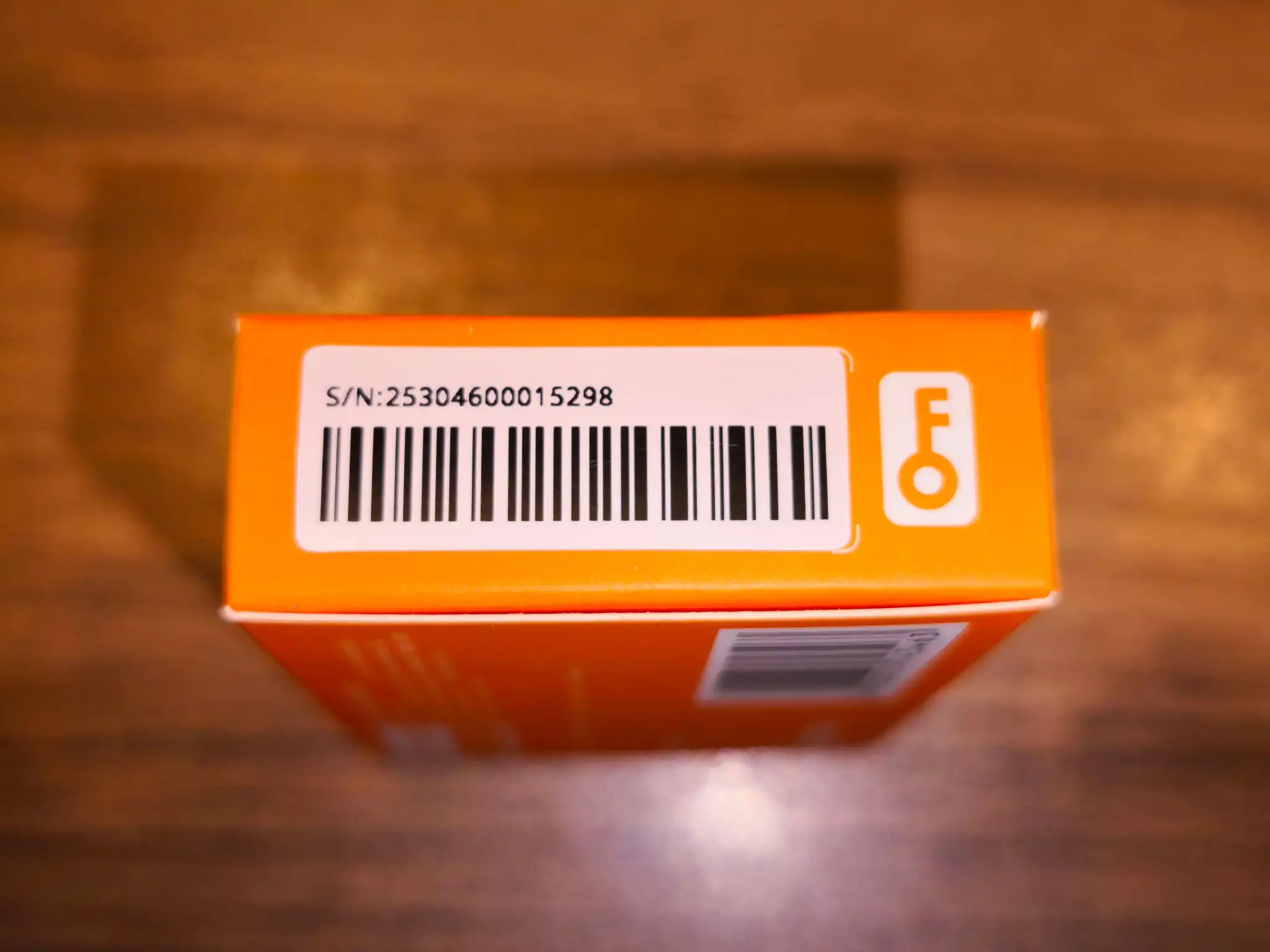

Le premier côté nous fourni le numéro de série de l’équipement

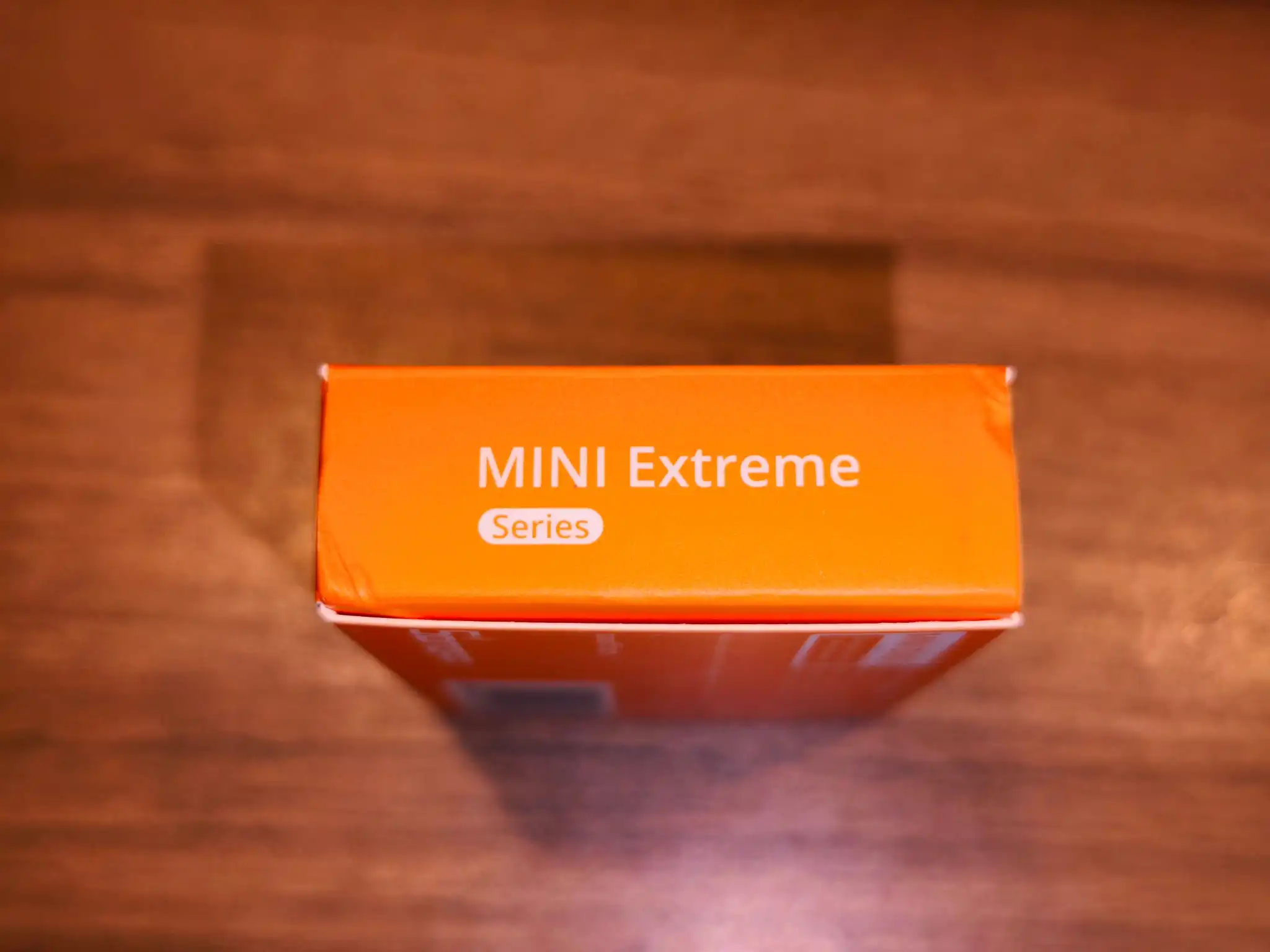

Le deuxième côté nous renseigne sur le série du module, ici Mini Extreme Series

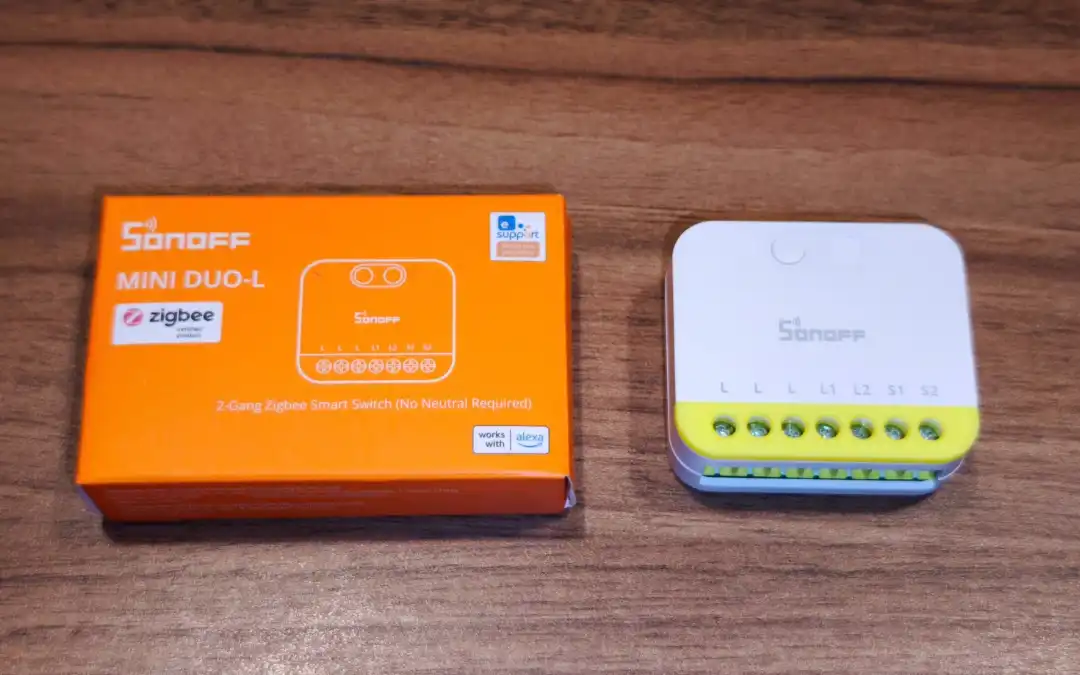

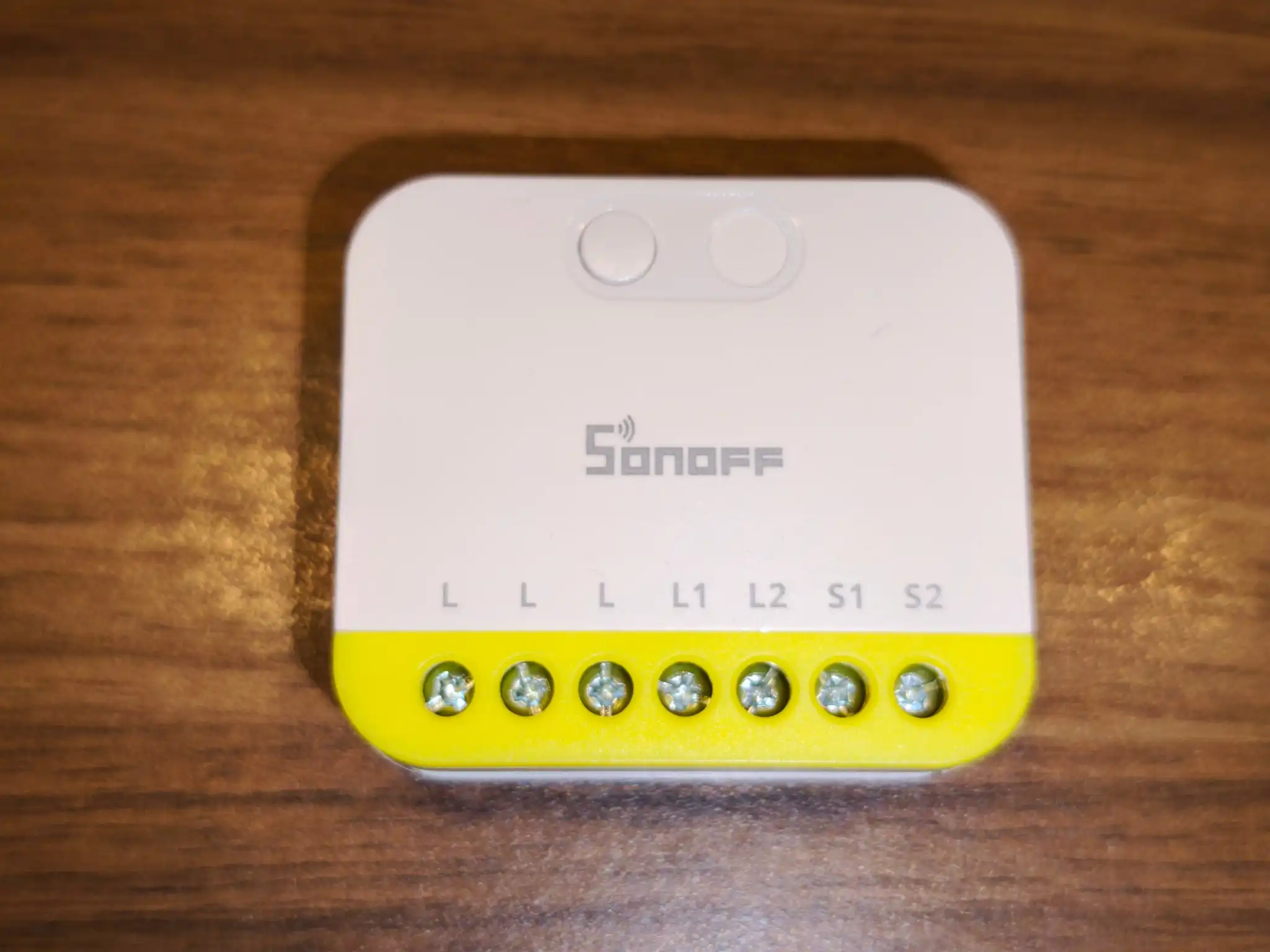

Le module est de forme rectangulaire, celui-ci possède un bouton d’appairage et changement de type de commande (interrupteur ou bouton poussoir), un voyant et sept bornes de raccordement

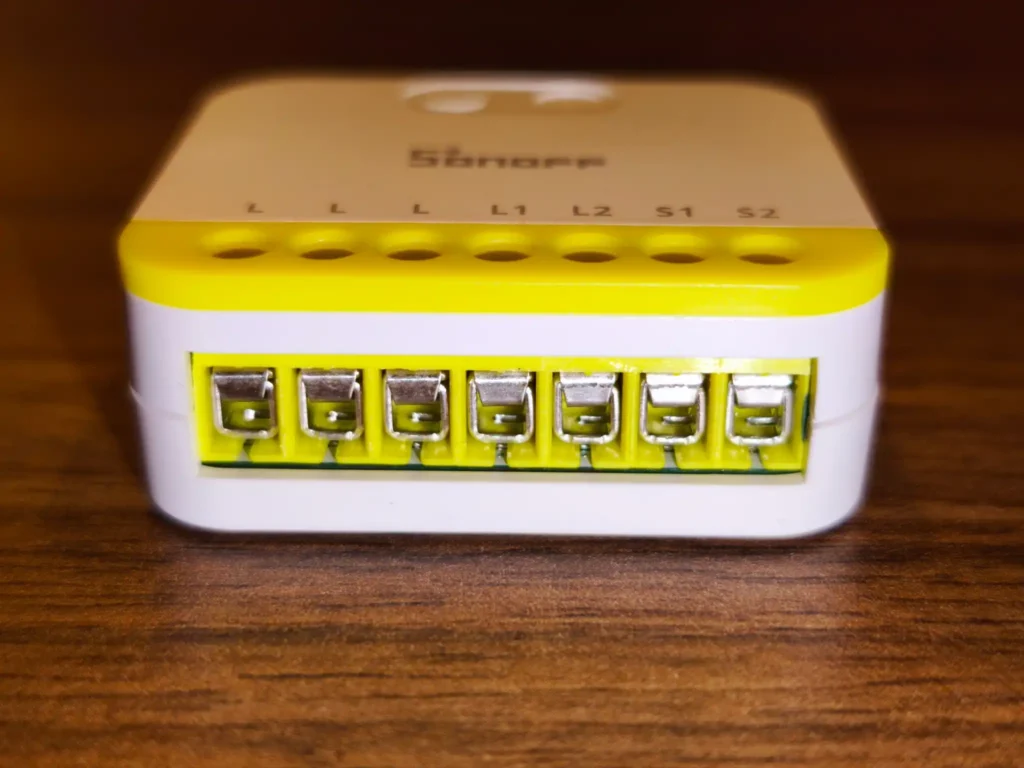

Les bornes permettent le raccordement de l’alimentation du module, sortie vers les charges et entrées des commandes

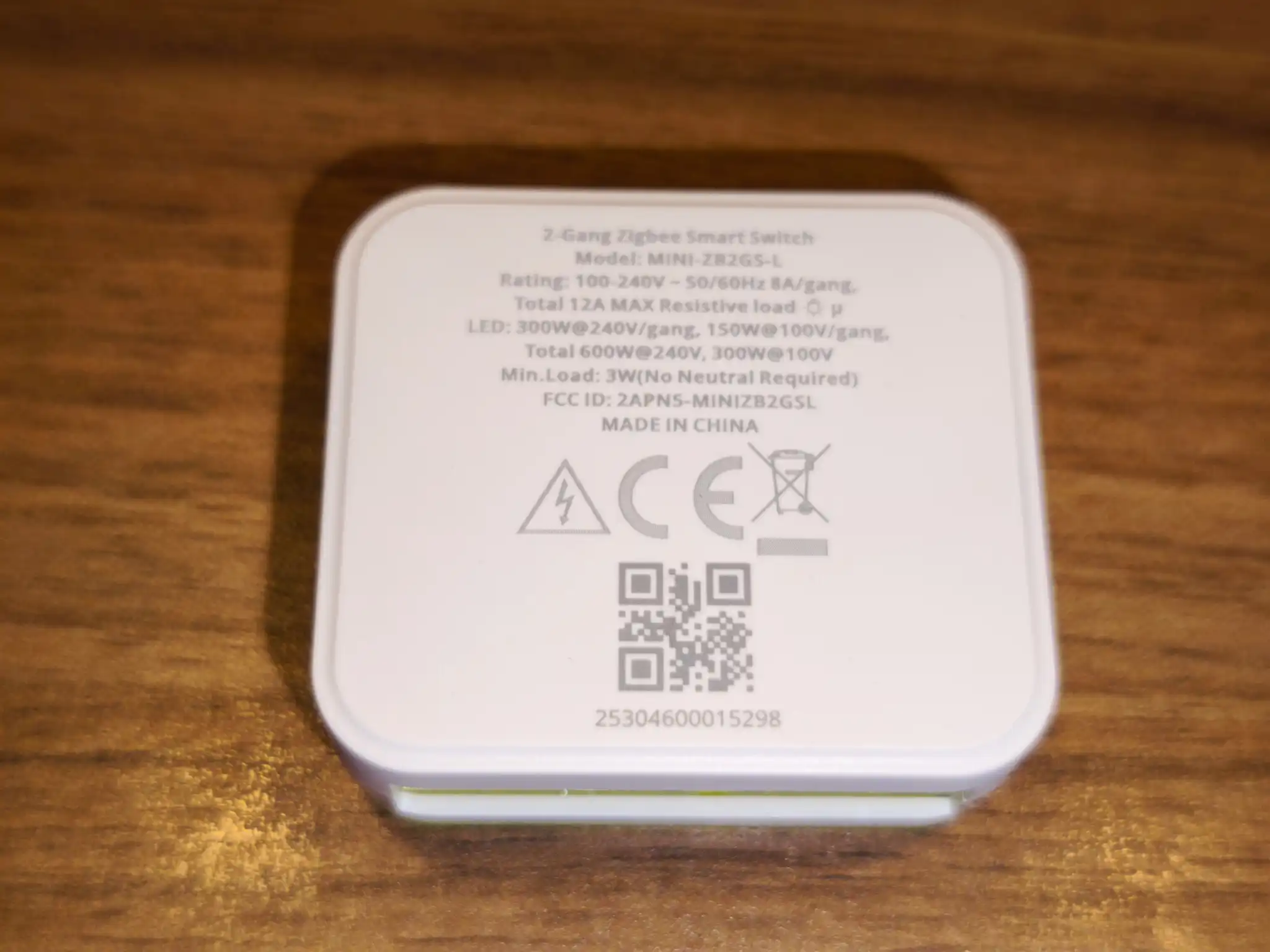

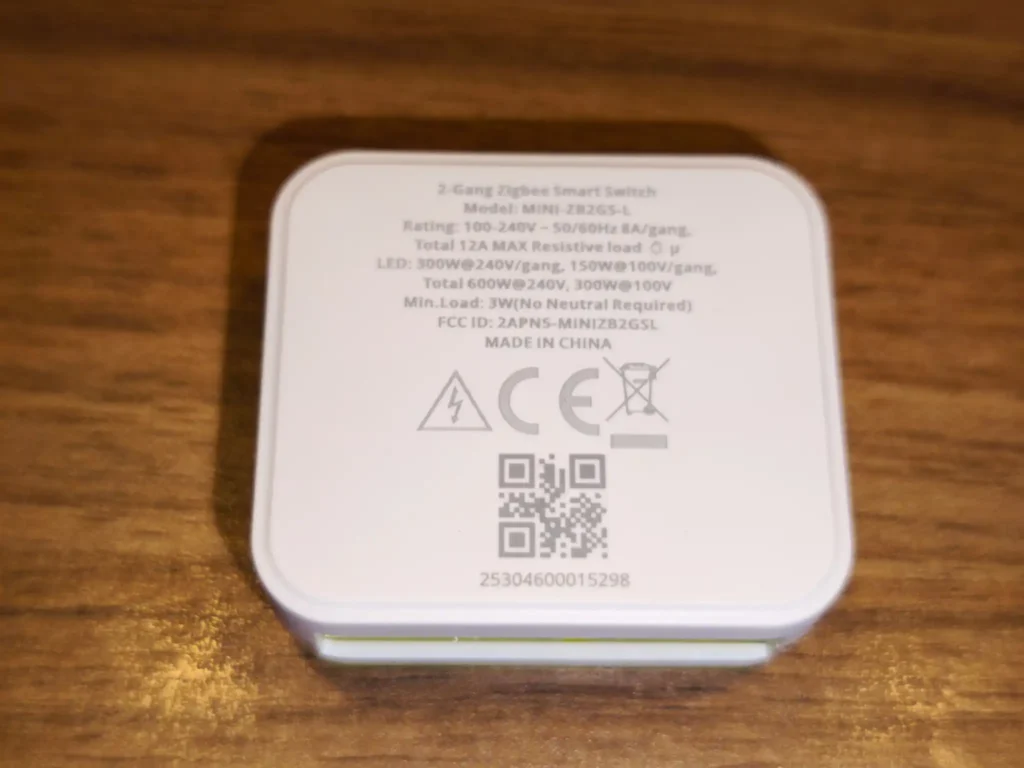

A l’arrière nous retrouvons l’ensemble des éléments des caractéristiques du module double

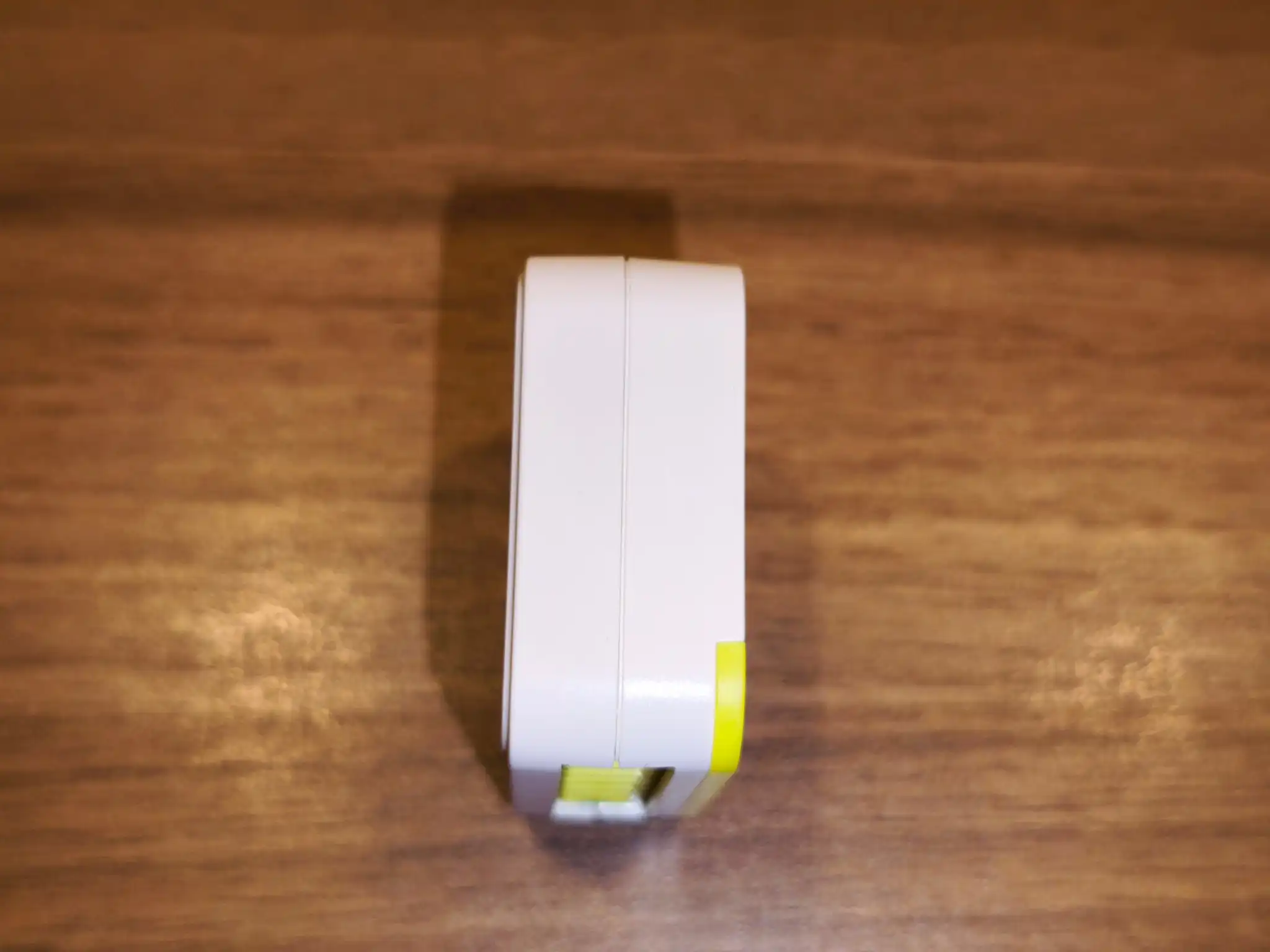

Le module est assez fin avec des dimensions de 45 × 39.4 × 16.8 mm

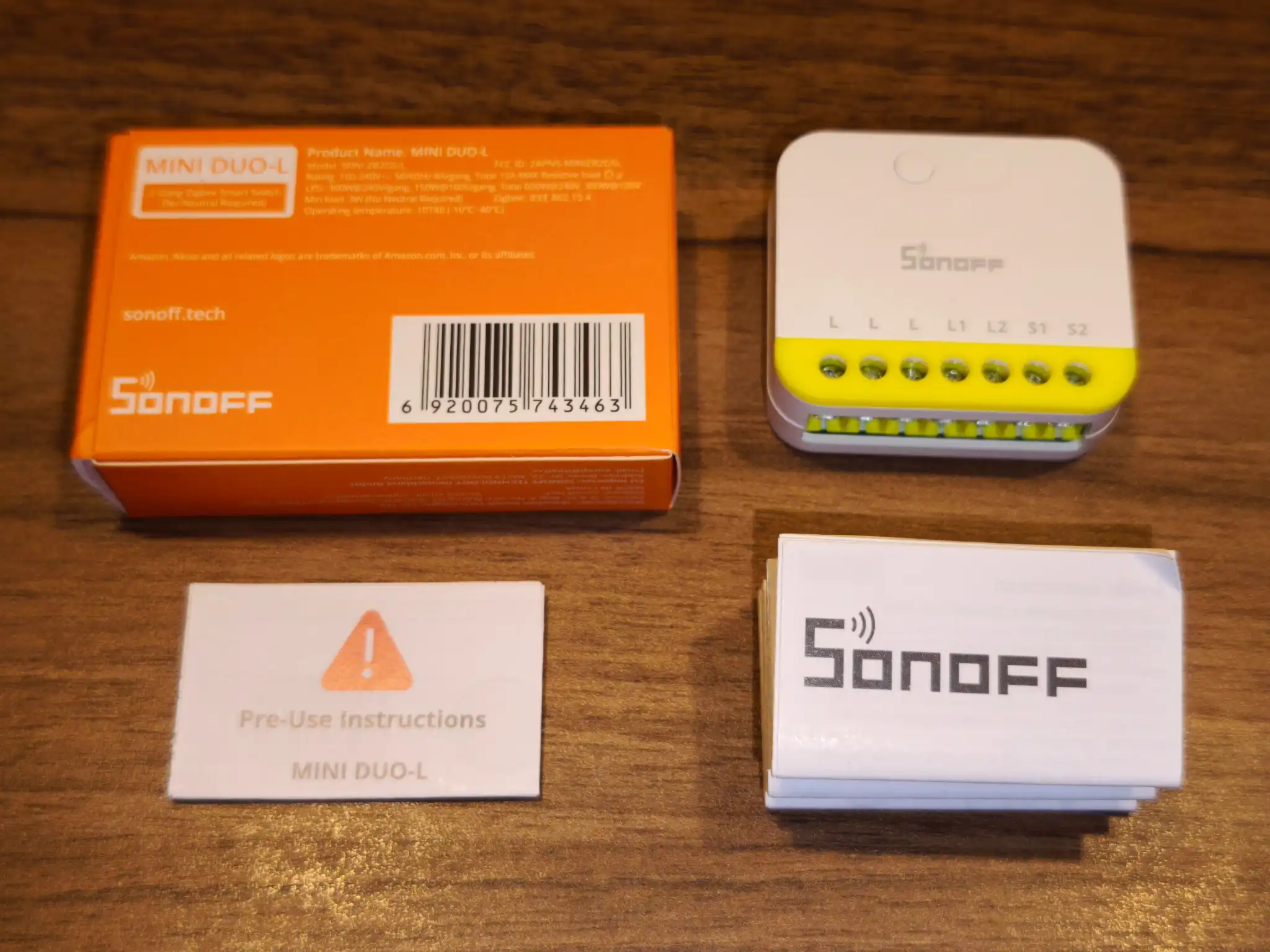

Celui-ci est fourni avec une notice d’instructions et un manuel rapide d’utilisation

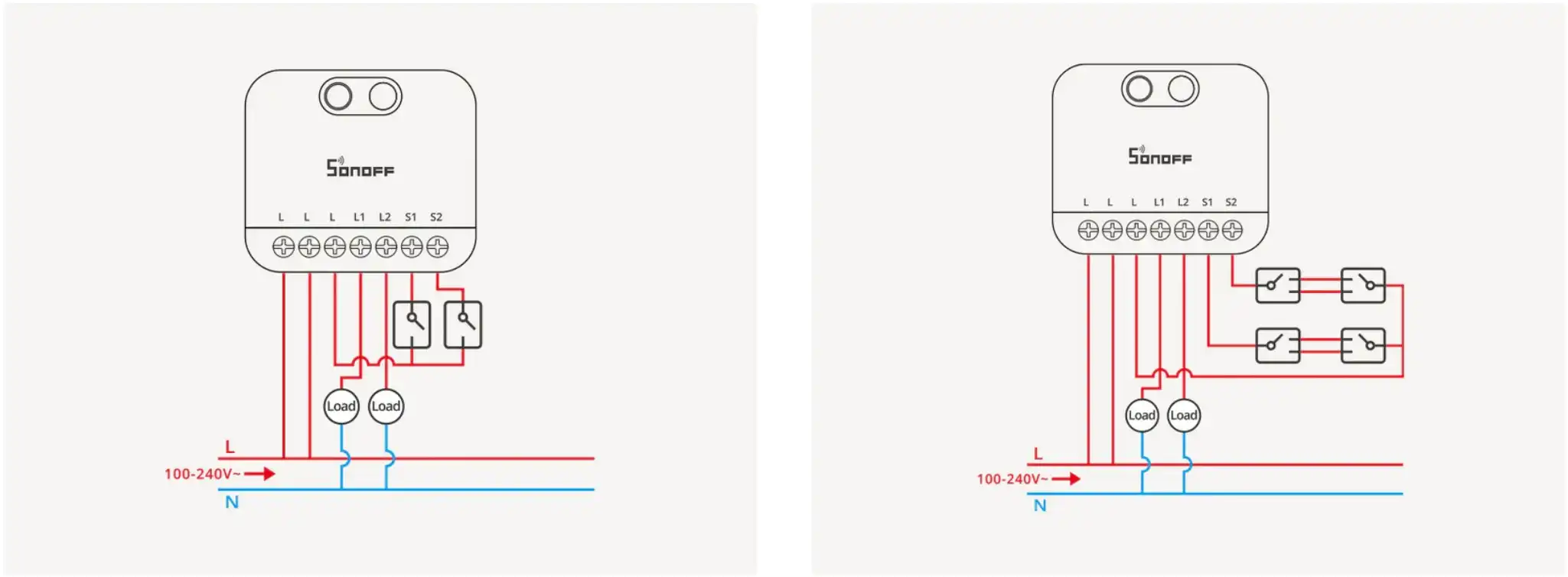

Ici nous voyons les schémas de raccordement possible avec cet équipement
Intégration sur Home Assistant avec Zigbee2MQTT
Comme pour toute utilisation avec Zigbee2MQTT nous vous conseillons de vérifier la compatibilité des produits sur le site zigbee2MQTT. Le module est intégré par Zigbee2MQTT.
Pour cet article nous utilisons une box NABU CASA Home Assistant Green et Zigbee2MQTT.

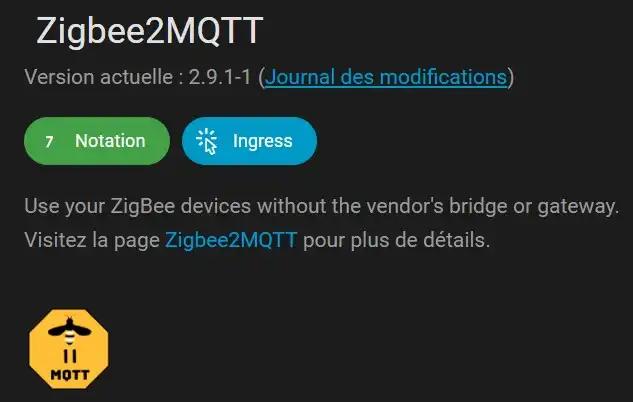

Notre configuration est la suivante :
Passons maintenant à l’appairage de notre équipement. Il faut lancer l’inclusion en cliquant sur le bouton « Tous ».
Un décompte de 4 minutes se lance et le symbole du signal passe en vert
Pour inclure l’équipement appuyez sur le bouton d’appairage pendant 5 secondes, le voyant se mettra à clignoter.
L’équipement s’inclut dans le réseau très rapidement
Une fois l’équipement ajouté au système, il nous suffit maintenant d’arrêter le processus d’inclusion en appuyant sur le bouton « Tous », le symbole du signal passera en rouge
L’équipement est disponible dans la zone « Appareils », il est possible de renommer simplement en cliquant sur l’icône bleu, reconfigurer avec l’icône orange et le supprimer avec l’icône rouge.

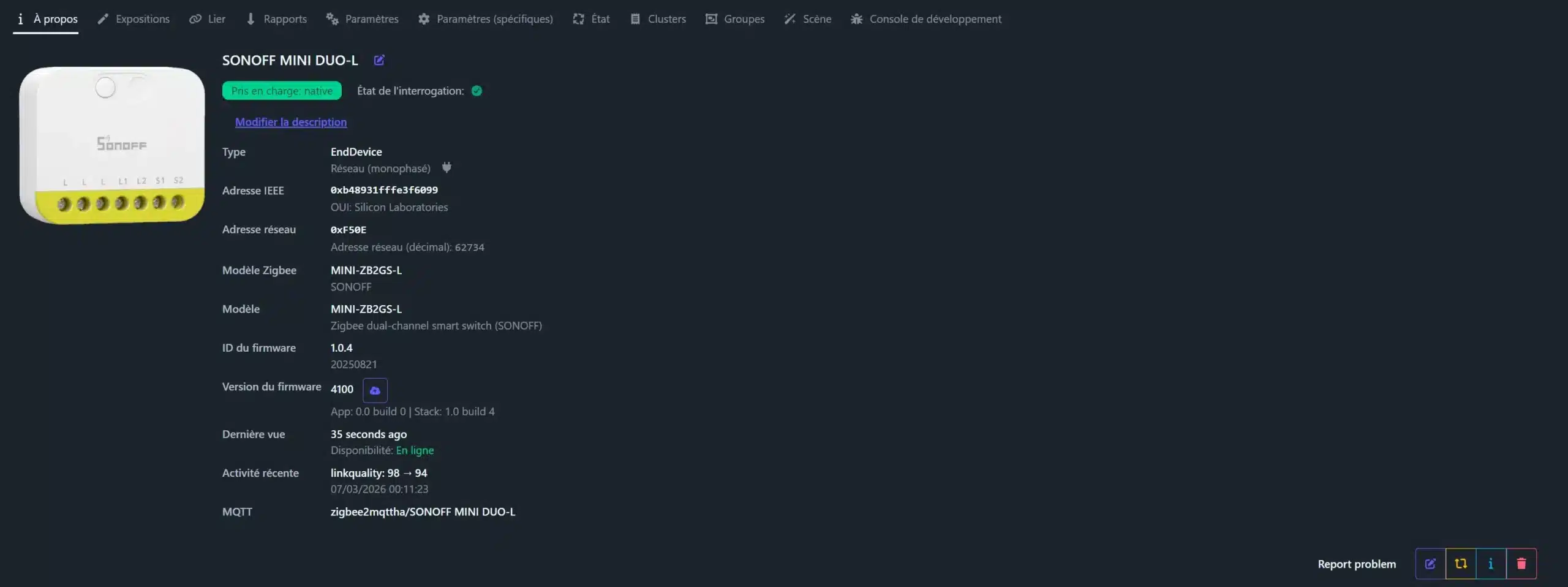

En cliquant sur le nom de l’équipement nous accédons aux informations de celui-ci avec l’onglet « A propos » nous permettant d’avoir un résumé.

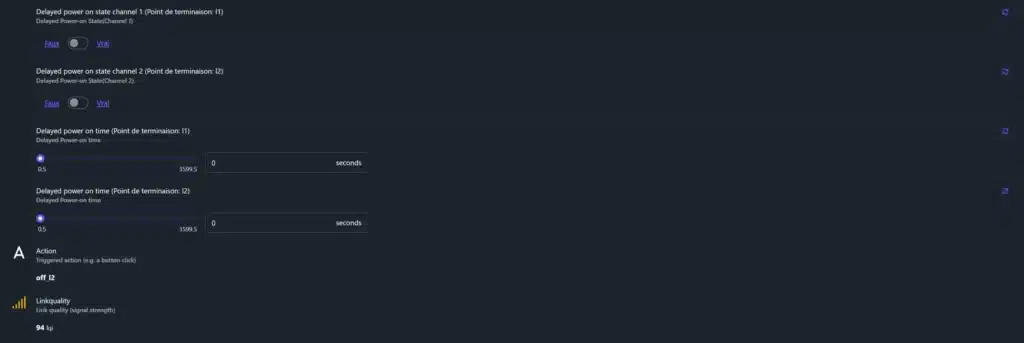

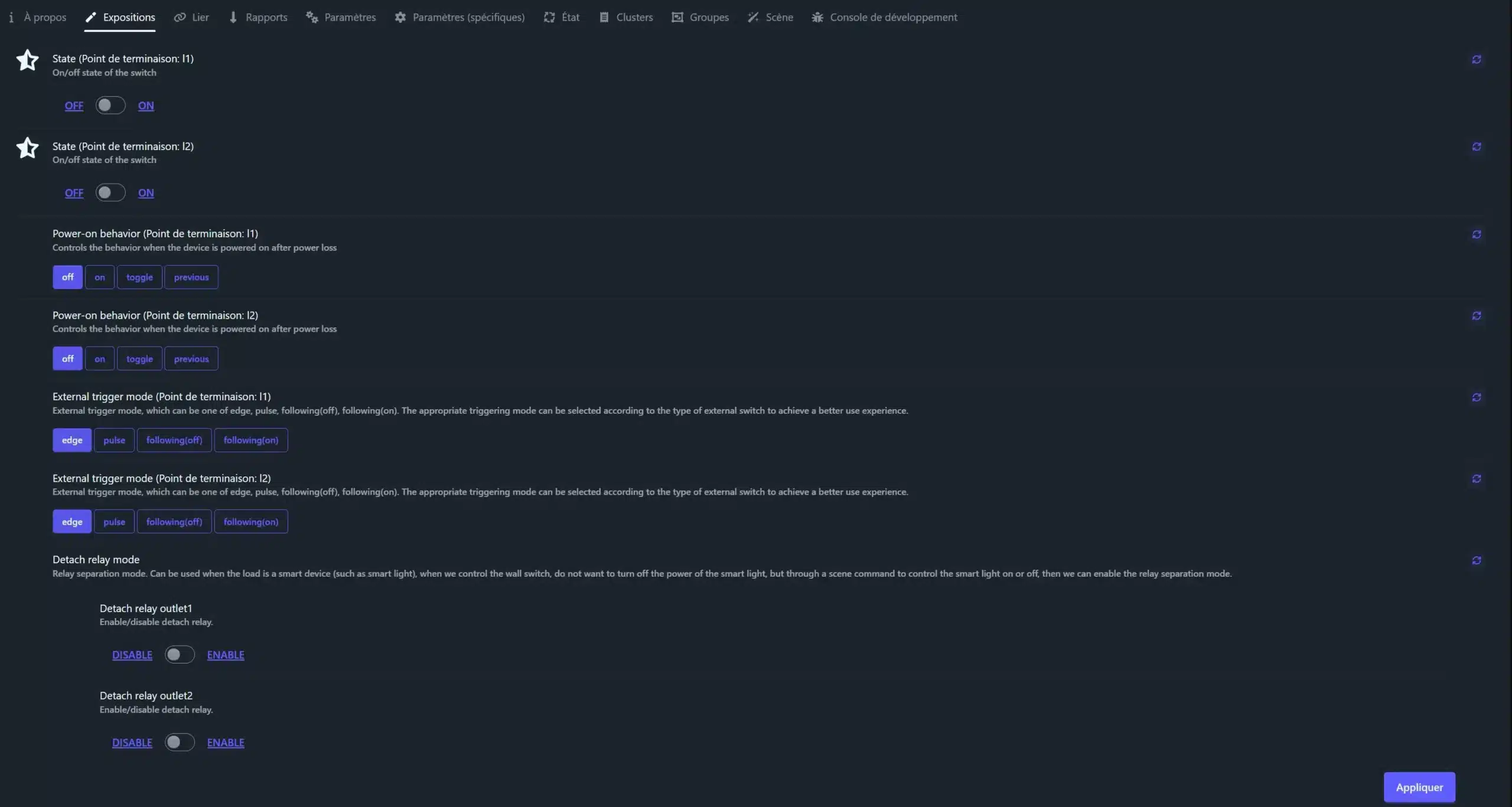

L’onglet « Expositions » nous permet de visualiser les valeurs et commandes disponibles.

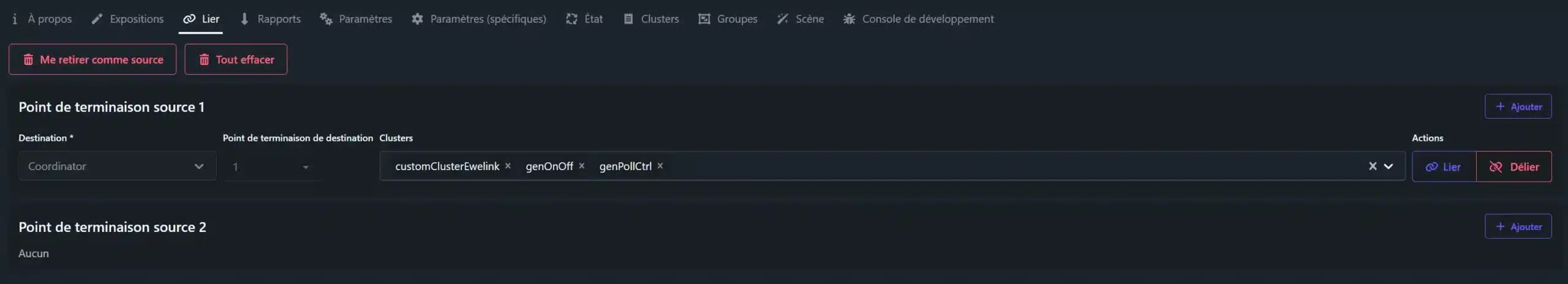

L’onglet « Lier » permettant de lier / délier l’équipement (binding).

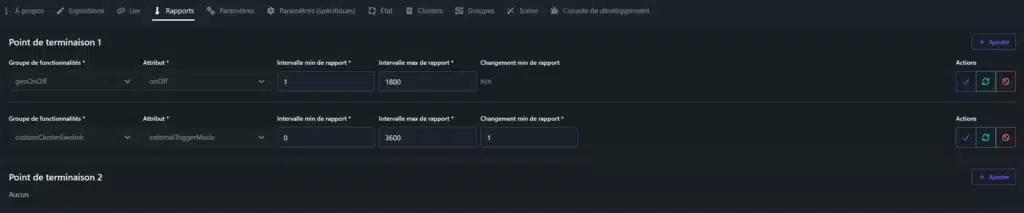

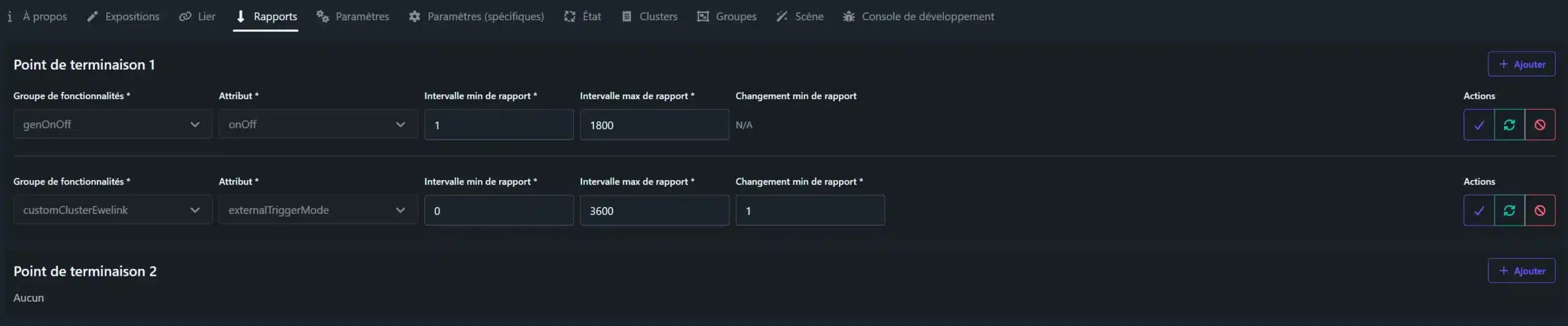

L’onglet « Rapports » permettant de générer des rapports.

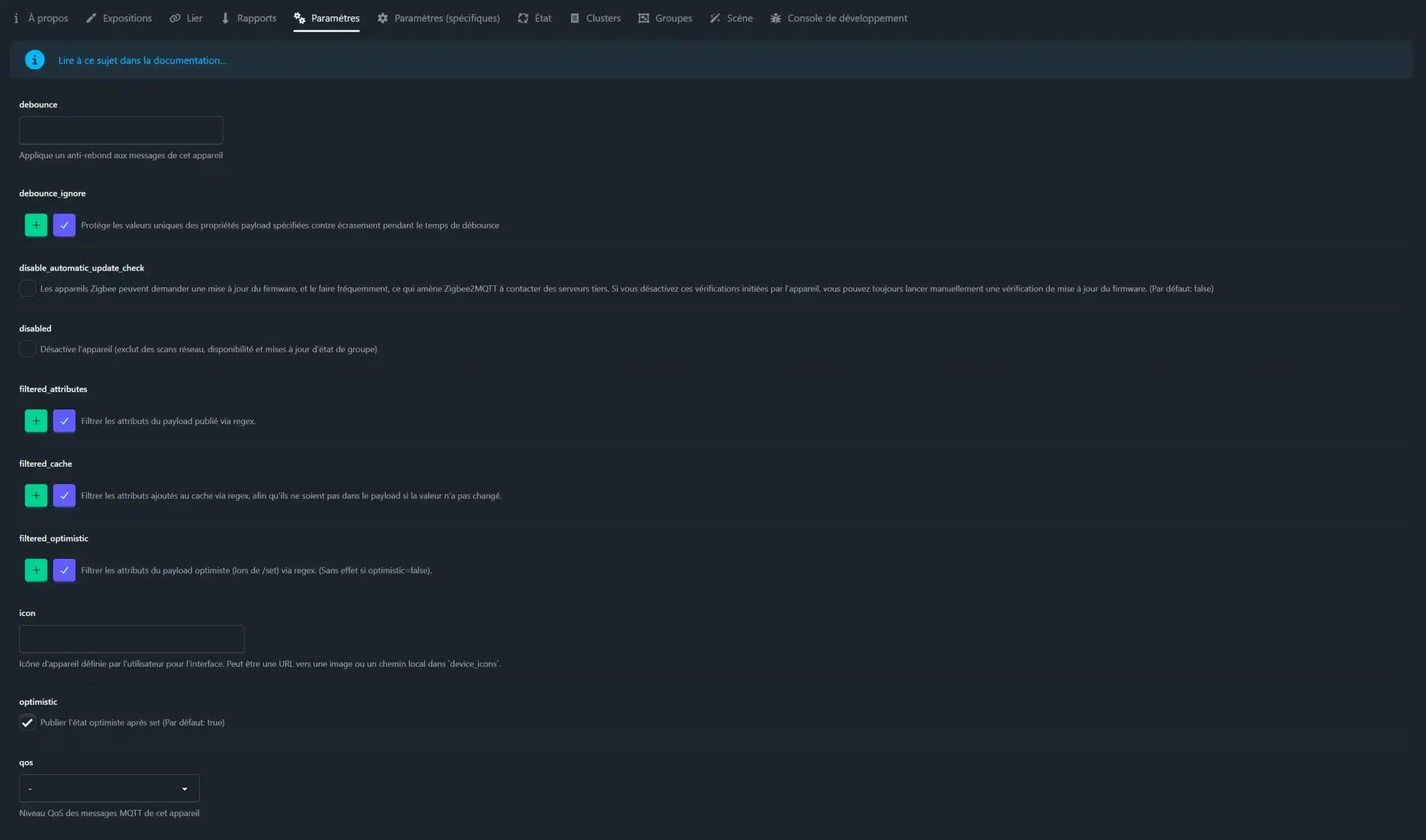

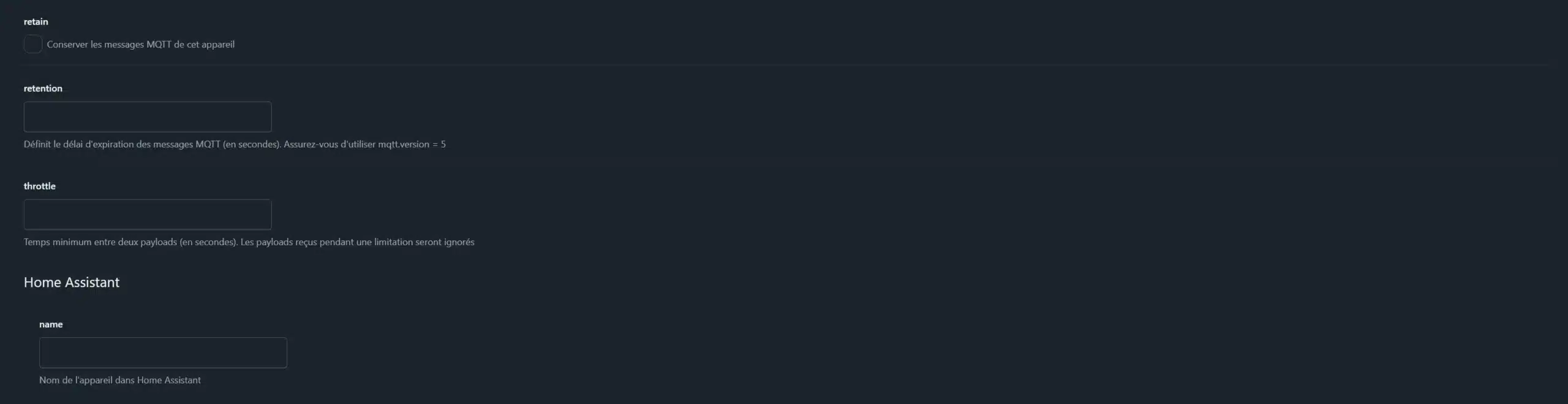

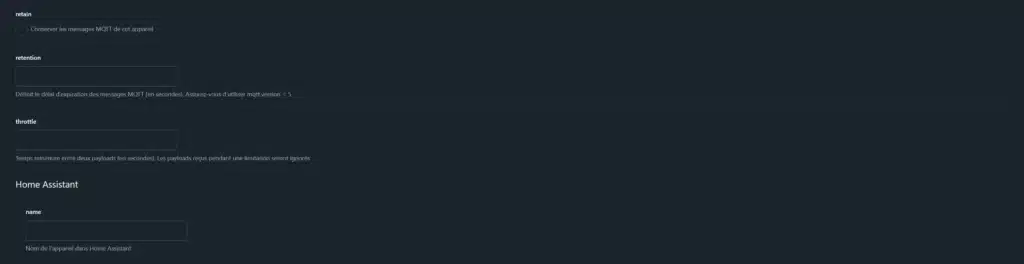

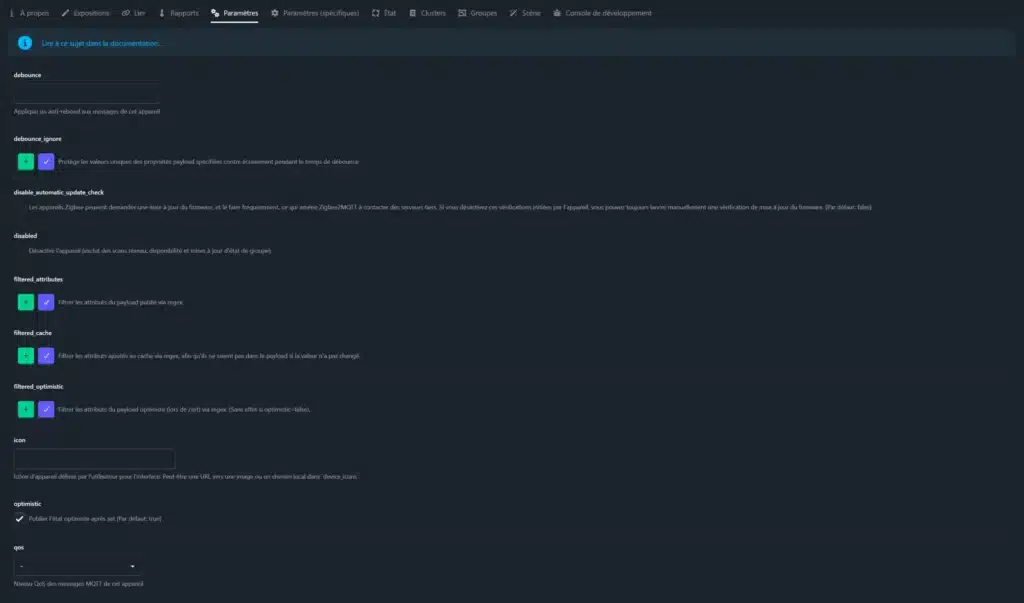

L’onglet « Paramètres » pour paramétrer l’équipement.

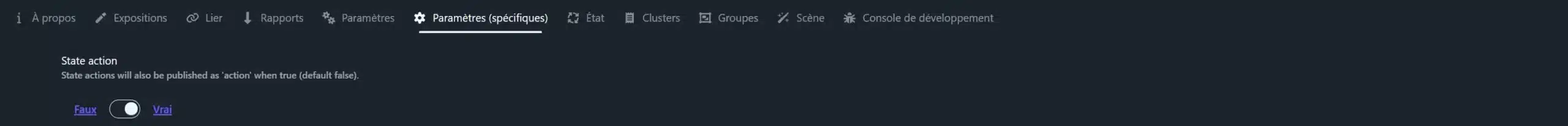

L’onglet « Paramètres spécifiques » pour gérer les décalages des valeurs et/ou états.

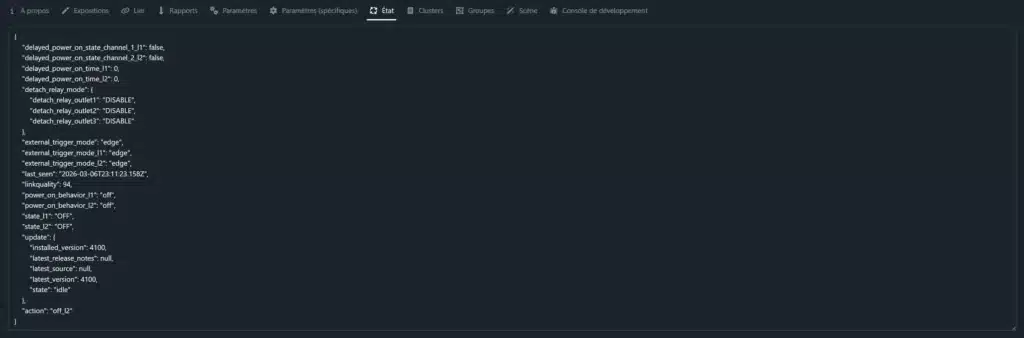

L’onglet « Etat ».

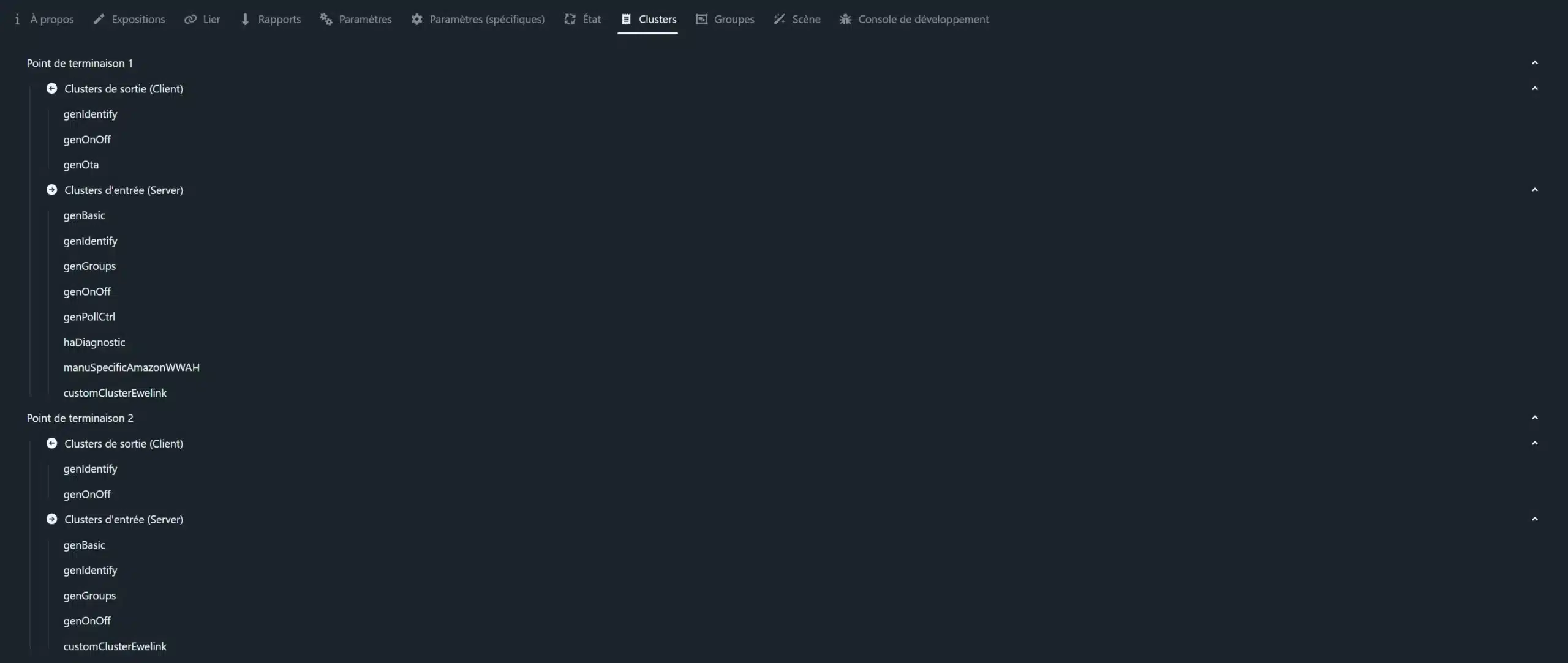

L’onglet « Clusters » permettant de visualiser les groupes de fonctionnalités.

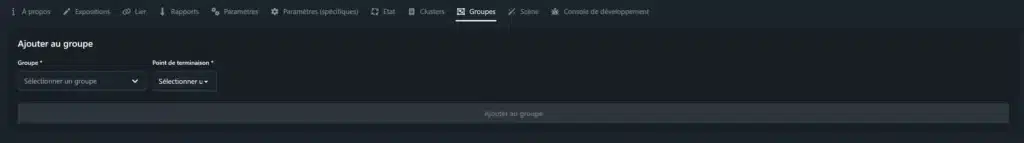

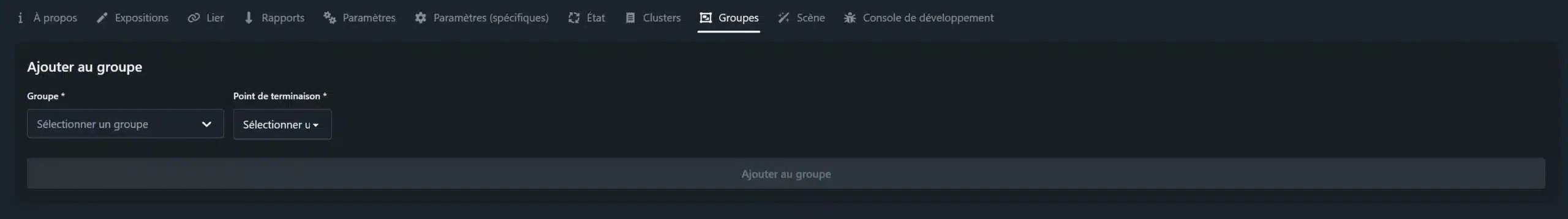

L’onglet « Groupes ».

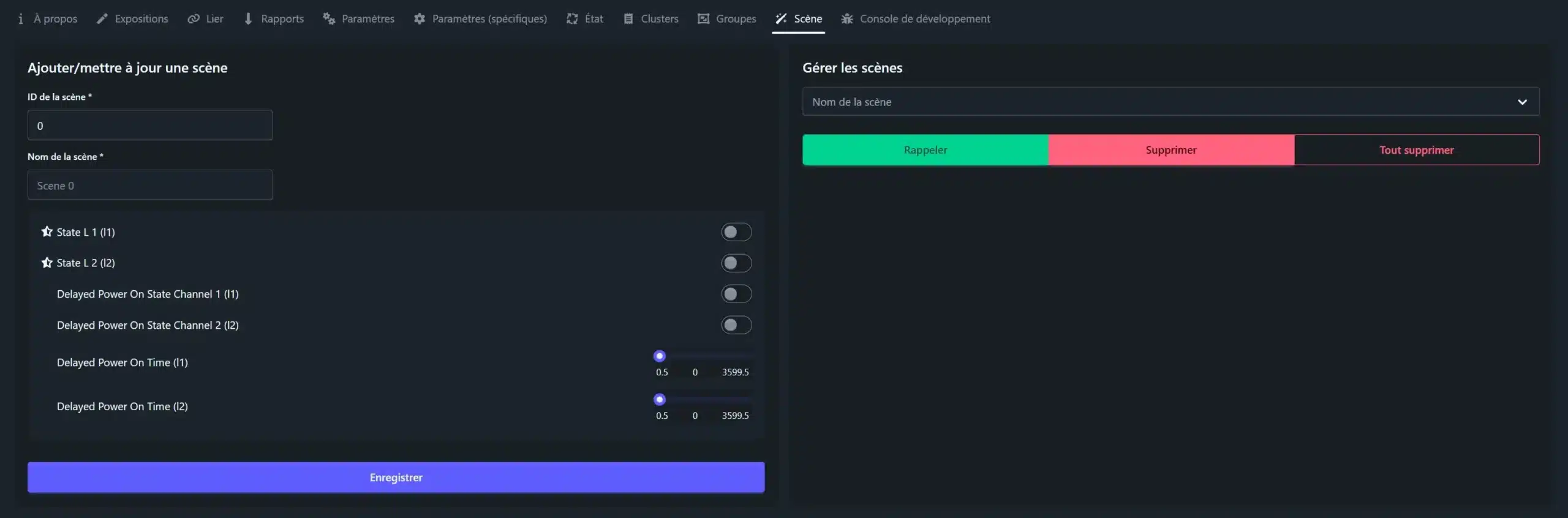

L’onglet « Scène ».
L’onglet « Console de développement ».
L’équipement apparait comme ci-dessous sur le tableau de bord Zigbee2MQTT.

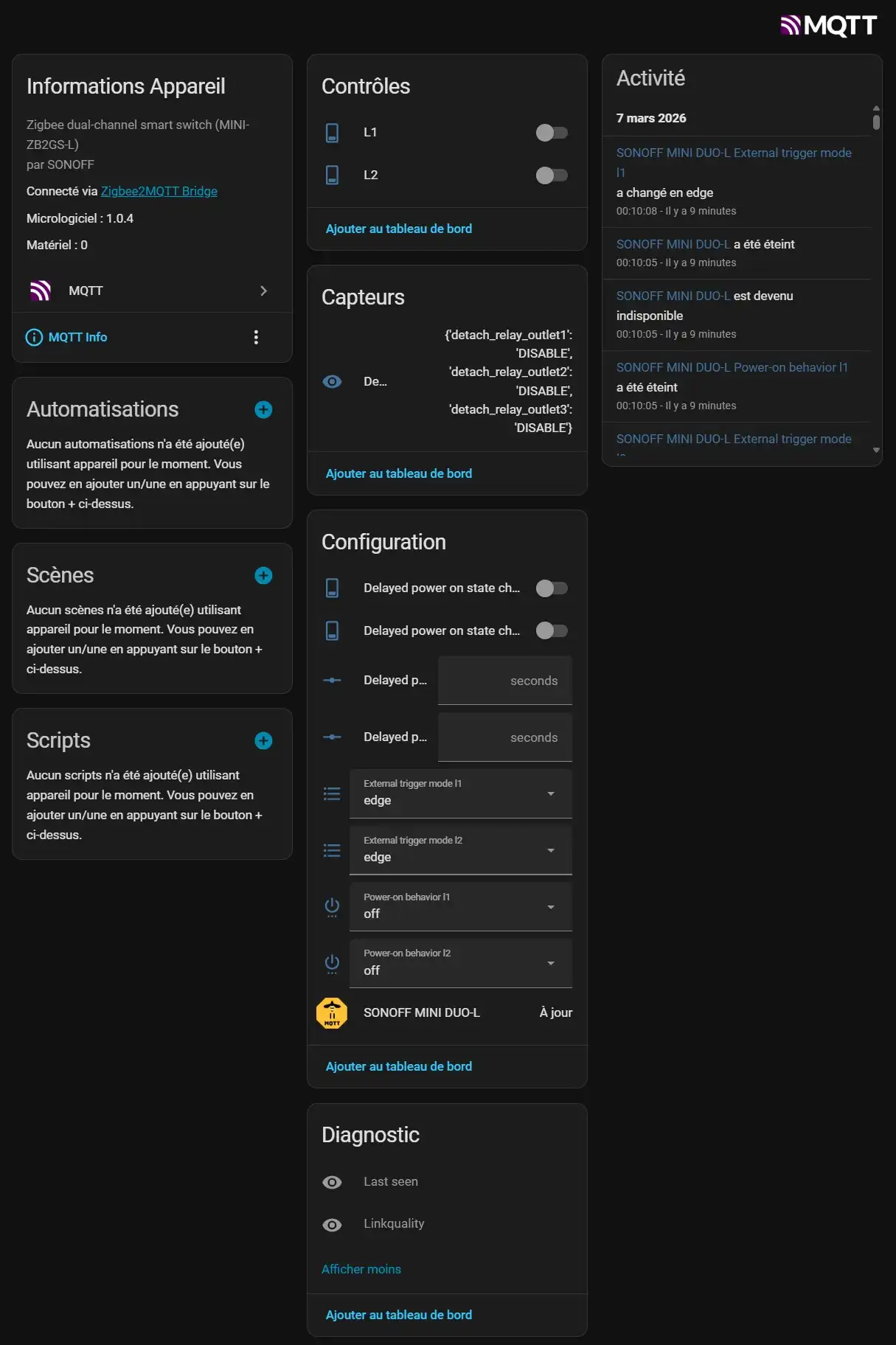

L’équipement est intégré dans la partie MQTT, nous la retrouvons sous cette forme

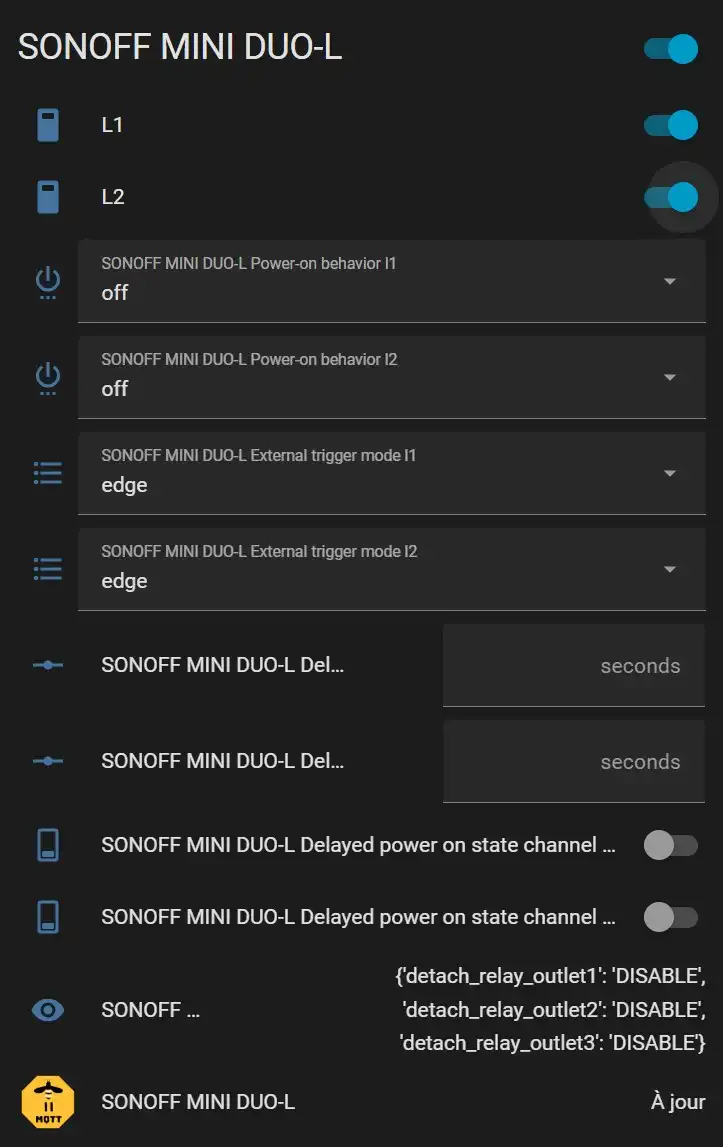

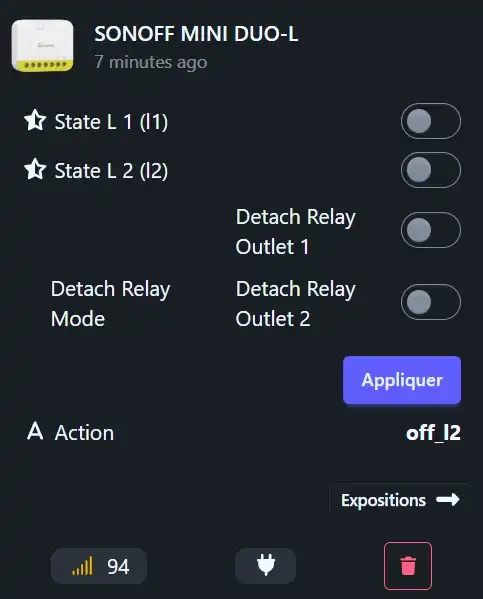

L’équipement est exploitable sur Home Assistant, voici un exemple d’utilisation sur le tableau de bord
Intégration sur Jeedom avec le plugin officiel JeeZigbee
Dans cette présentation, nous avons utilisé une box Jeedom Luna 4G avec le plugin JeeZigbee officiel Jeedom utilisant Zigbee2MQTT. L’intégration fonctionne également avec la box Jeedom ATLAS un dongle Zigbee.

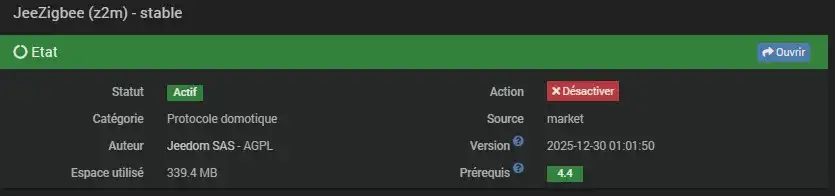

Notre configuration est la suivante
Pour inclure cet équipement connecté Zigbee il faudra aller dans Plugin>Protocole domotique>JeeZigbee.
Puis vous arriverez dans l’interface du plugin JeeZigbee, cliquez sur « Mode inclusion » pour lancer la procédure d’apprentissage du périphérique.
Le système vous demandera sur quel équipement Zigbee vous souhaitez inclure ; Tout correspond au contrôleur Zigbee ou bien Coordinateur correspond à un équipement proche de l’emplacement de notre module. Par défaut nous choisissons Tout, puis cliquez sur « OK ».
Le contrôleur passe en mode inclusion et vous signalera qu’il sera actif pendant 4 minutes.
Pour inclure l’équipement appuyez pendant 5 secondes sur le bouton d’appairage.

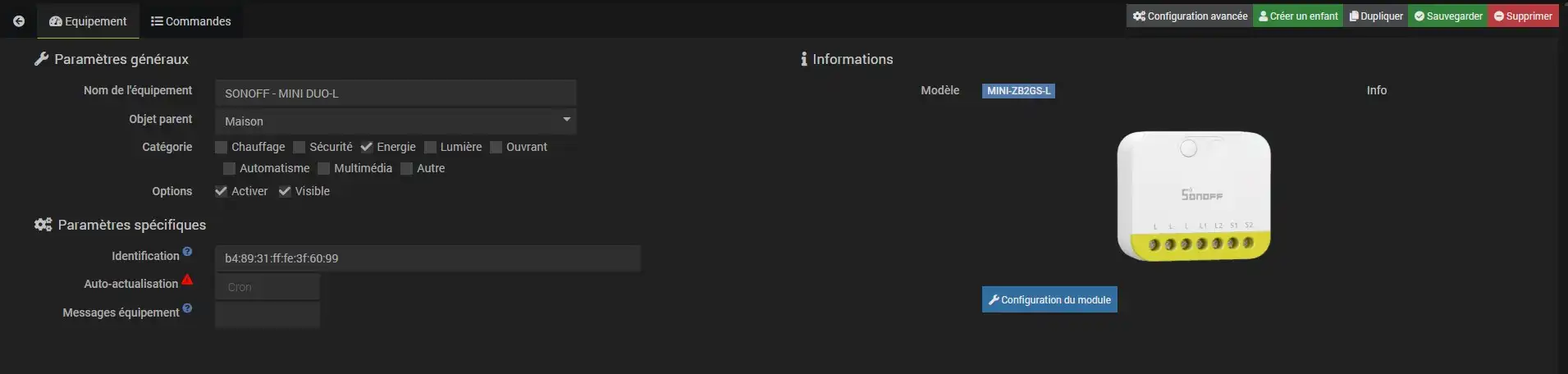

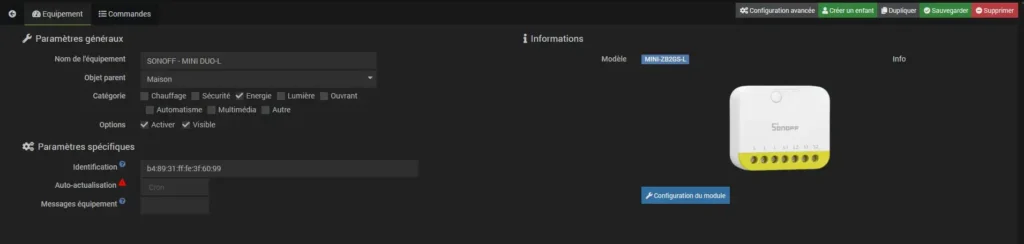

Une fois la procédure d’inclusion réalisée, Jeedom vous dirigera vers la page dédiée à la configuration de l’équipement.

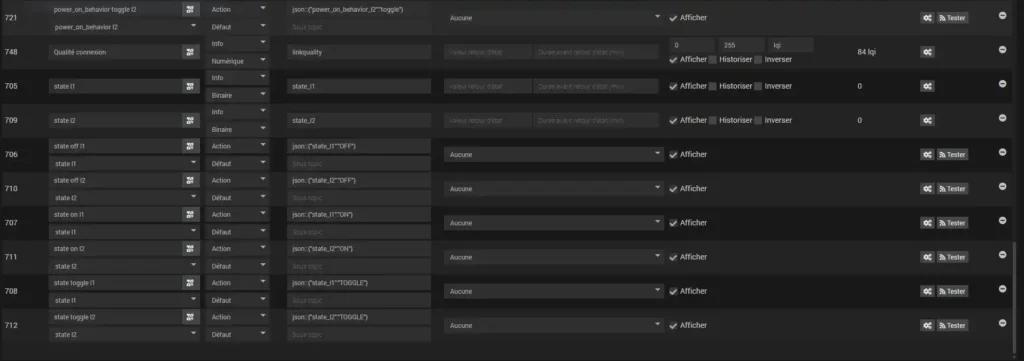

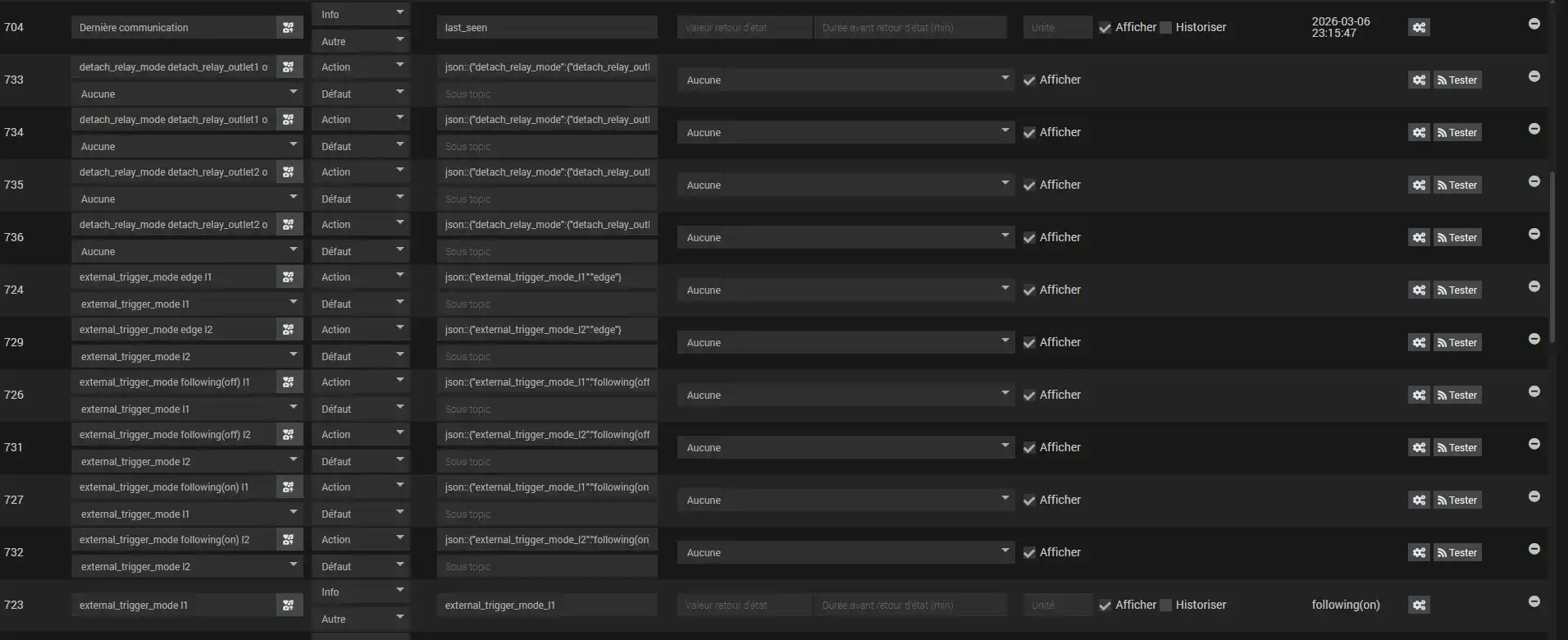

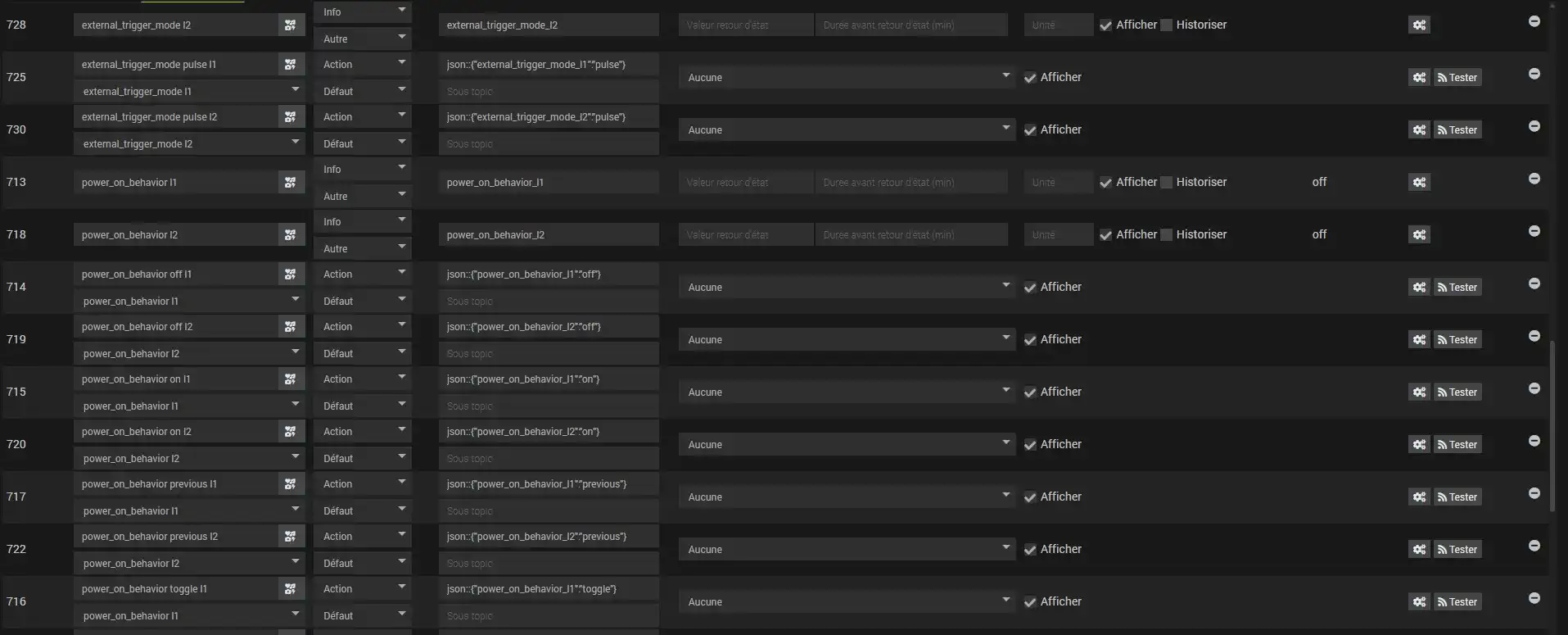

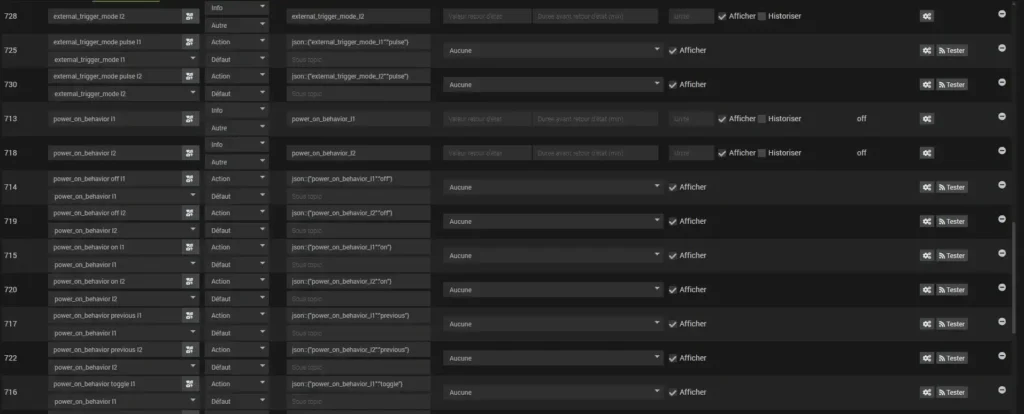

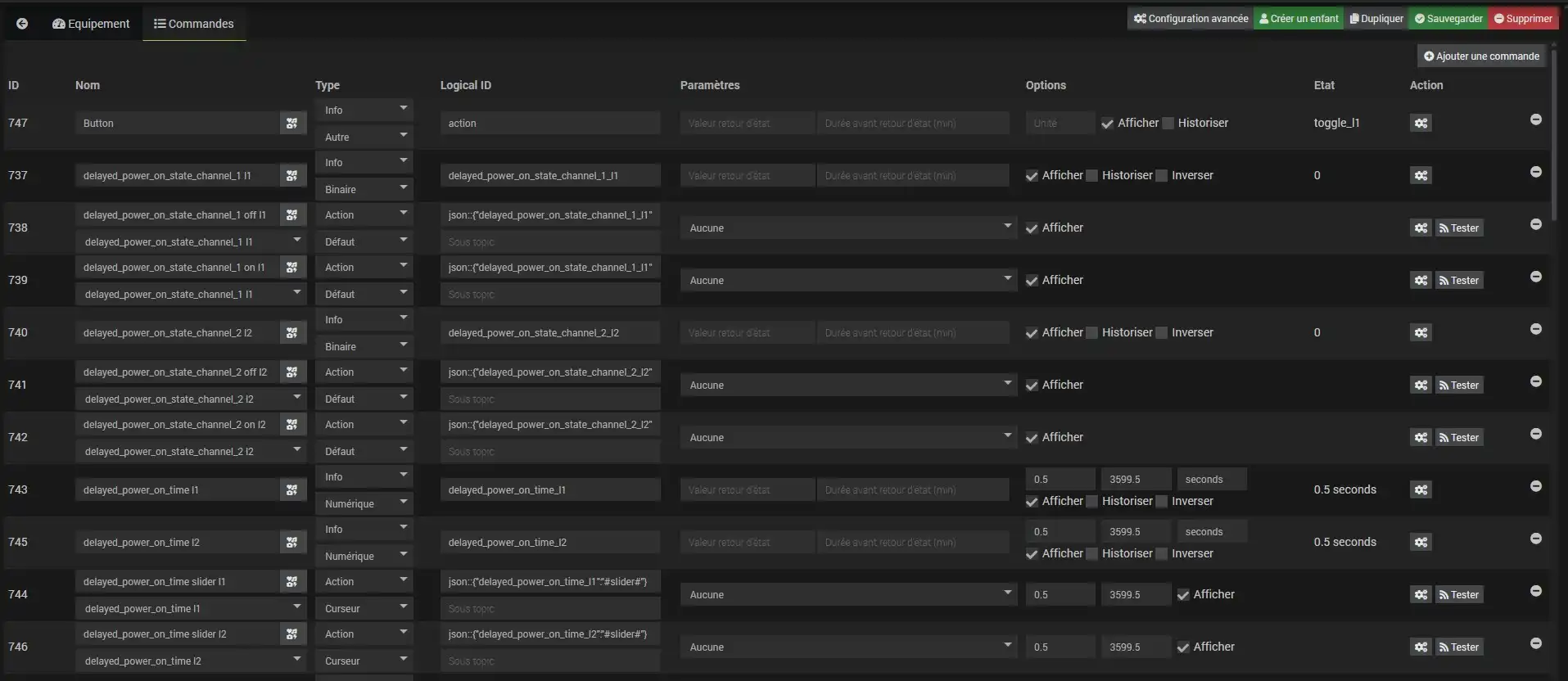

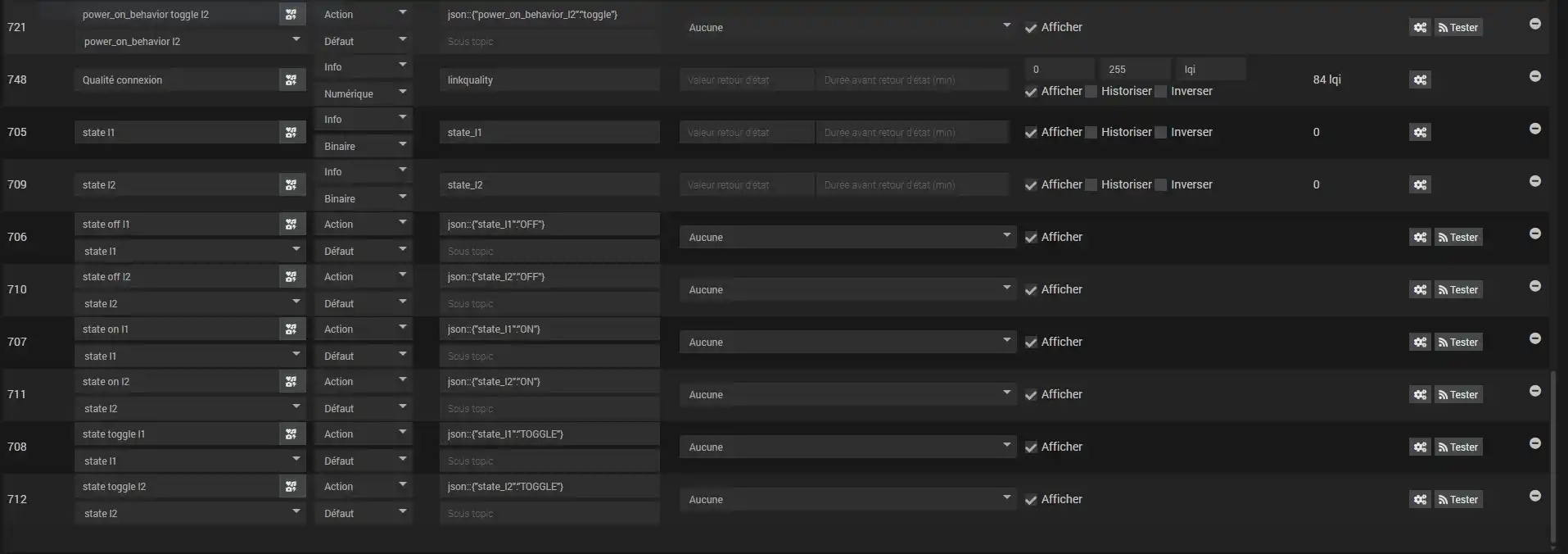

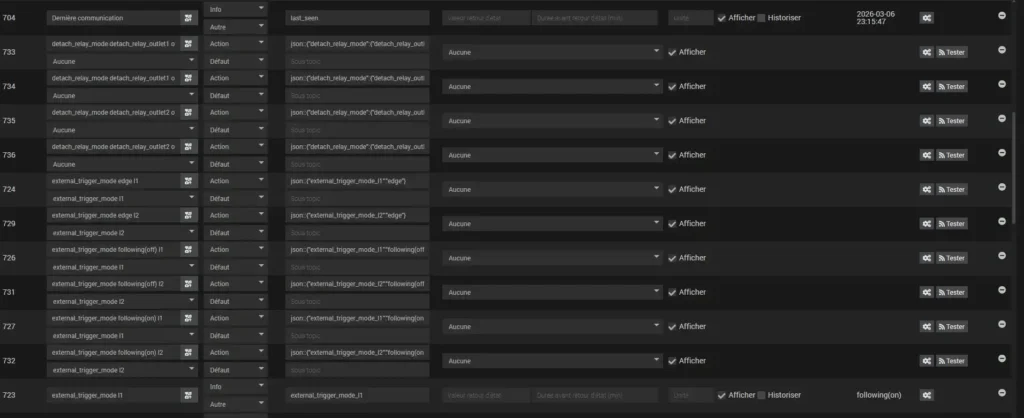

Dans l’onglet « Commandes » vous pouvez cocher les données que vous souhaitez afficher sur le tableau de bord.

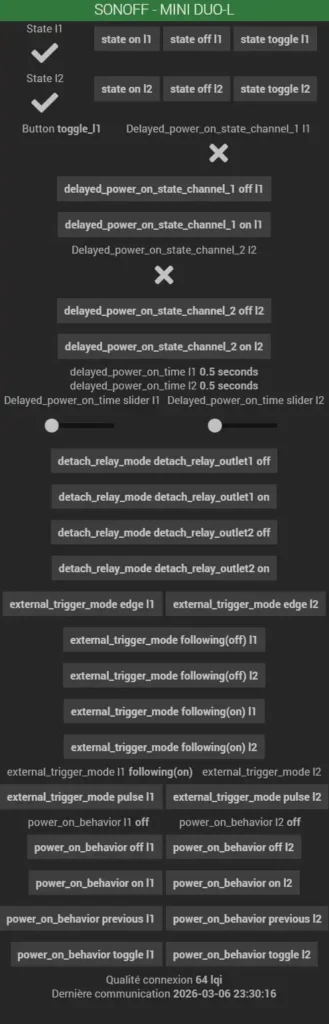

Une fois la configuration appliquée, vous retrouvez les informations sur le tableau de bord.
