Le nouveau module Shelly Wave 1 Mini LR est un micromodule Z-Wave Plus à contact sec, compact et performant, il est compatible Z-Wave Long Range permettant une grande portée radio. Idéal pour automatiser lumières, ventilateurs, portes de garage et autres petits appareils.
Son installation est rapide avec SmartStart ; sa faible consommation, sa sécurité renforcée avec 2FA et ses mises à jour OTA pour une fiabilité optimale en font un module de choix. Découvrons le dans cet article
Sommaire
Présentation du module Shelly Wave 1 mini Zwave Plus 800 Long Range
Le Shelly Wave 1 Mini LR est un micromodule compact et performant pour automatiser vos appareils électriques, même dans les plus petites boîtes d’encastrement. Compatible Z-Wave Long Range, il garantit une portée renforcée et une installation rapide grâce à SmartStart.
Fonctions du Shelly Wave 1 Mini LR
- Contrôle d’un appareil électrique via contacts secs (dry contact) jusqu’à 8 A AC ou 5 A DC
- Compatible avec interrupteurs et boutons-poussoirs
- Portée Z-Wave Long Range jusqu’à 1 km en champ libre
- Économe en énergie : consommation ≤ 0,3 W
- Fréquences Z-Wave : 864 MHz (ZWLR) ou 868,4 MHz (Z-Wave Plus)
- Technologie Z-Wave 800 Series
- Installation facile avec SmartStart
- Sécurité renforcée avec authentification à 2 facteurs (2FA)
- Mises à jour du firmware par voie aérienne (OTA)
- Installation rapide dans la majorité des boîtes d’encastrement
Caractéristiques techniques SHELLYWAVE1MINILR
- Alimentation : 110 – 240 V AC, 50/60 Hz
- Consommation : < 0,3 W
- Protection externe : 10 A, déclenchement type B ou C, 6 kA interrupting rating
- Tension maximale AC : 240 V
- Courant maximal AC : 8 A
- Puissance maximale AC : 2000 W
- Tension maximale DC : 30 V
- Courant maximal DC : 5 A
- Puissance maximale DC : 150 W
- Mesure de puissance : Non
- Protection surchauffe : Oui
- Réseau Long Range : jusqu’à 80 m en intérieur, 1000 m en extérieur
- Répéteur Z-Wave Long Range : Non
- Réseau Mesh : jusqu’à 40 m en intérieur, répéteur Oui
- CPU : Z-Wave S800
- Fréquence radio maximale : < 25 mW
- Dimensions : 29 x 35 x 16 mm
- Poids : 19 g
- Montage : boîte d’encastrement
- Couleur : Bleu
- Température ambiante : -20°C à 40°C
- Humidité : 30 % à 70 % RH
- Altitude maximale : 2000 m
Consignes de fonctionnement
Connectez un interrupteur ou bouton-poussoir à l’entrée SW (SW1)
Si SW1 configuré comme interrupteur : chaque action inverse l’état de sortie O1 (ON/OFF)
Si SW1 configuré comme bouton-poussoir : appui simple, double ou maintien déclenche l’inversion de l’état de O1 et envoie la commande aux groupes associés
Restauration après coupure secteur : l’état de sortie revient à celui défini par les paramètres prédéfinis
Commande Z-Wave possible pour allumer/éteindre O1
Prise en charge des associations pour communication directe avec d’autres appareils Z-Wave
Mises à jour OTA pour garder le micromodule à jour
Contenu de l’emballage
1x Micromodule Shelly Wave 1 Mini LR
1x Guide d’installation rapide
1x Autocollant Z-Wave QR pour inclusion SmartStart
Le manuel d’utilisation est disponible en Anglais ici
Découverte du module Shelly Wave 1 Mini LR

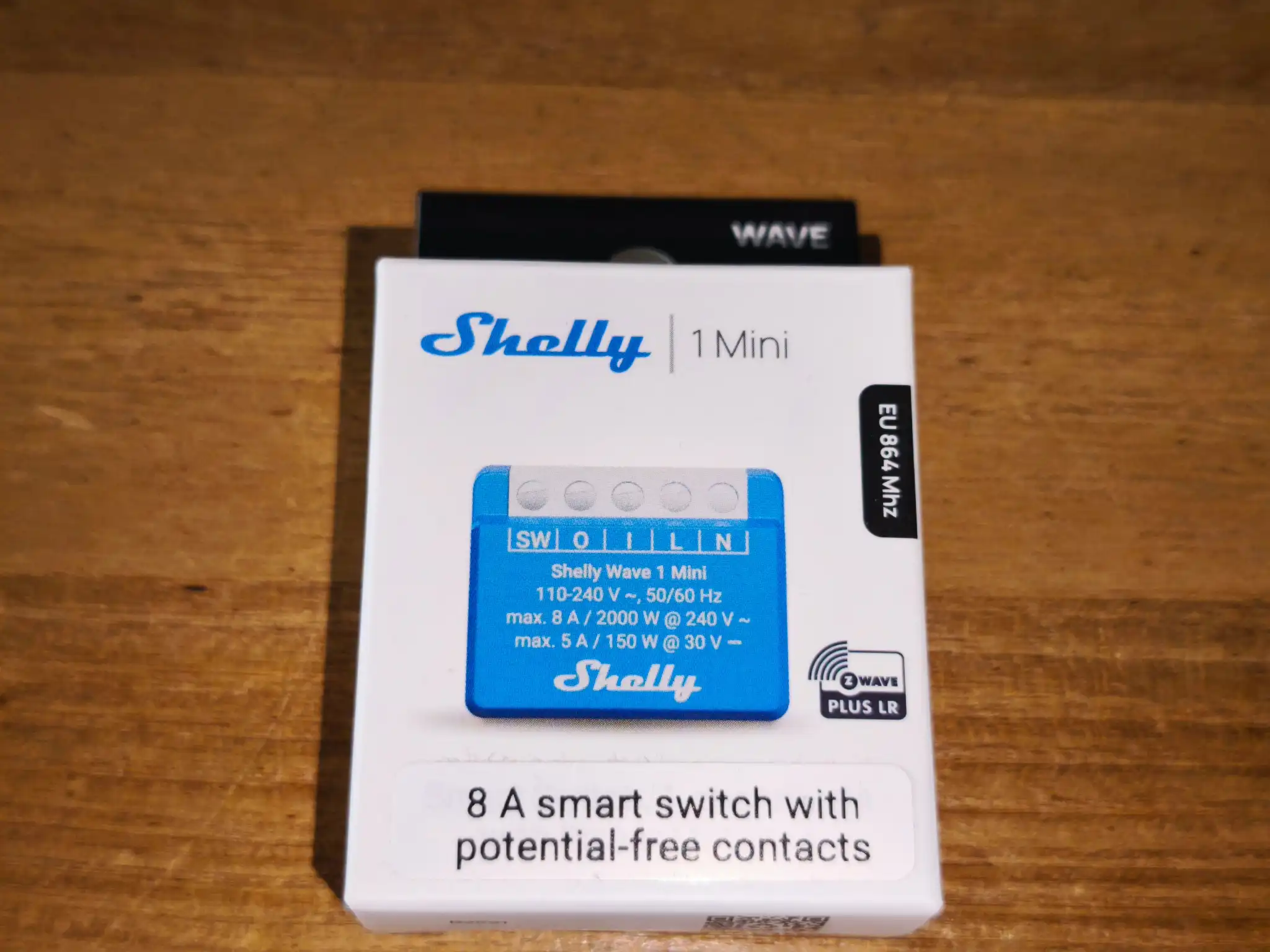

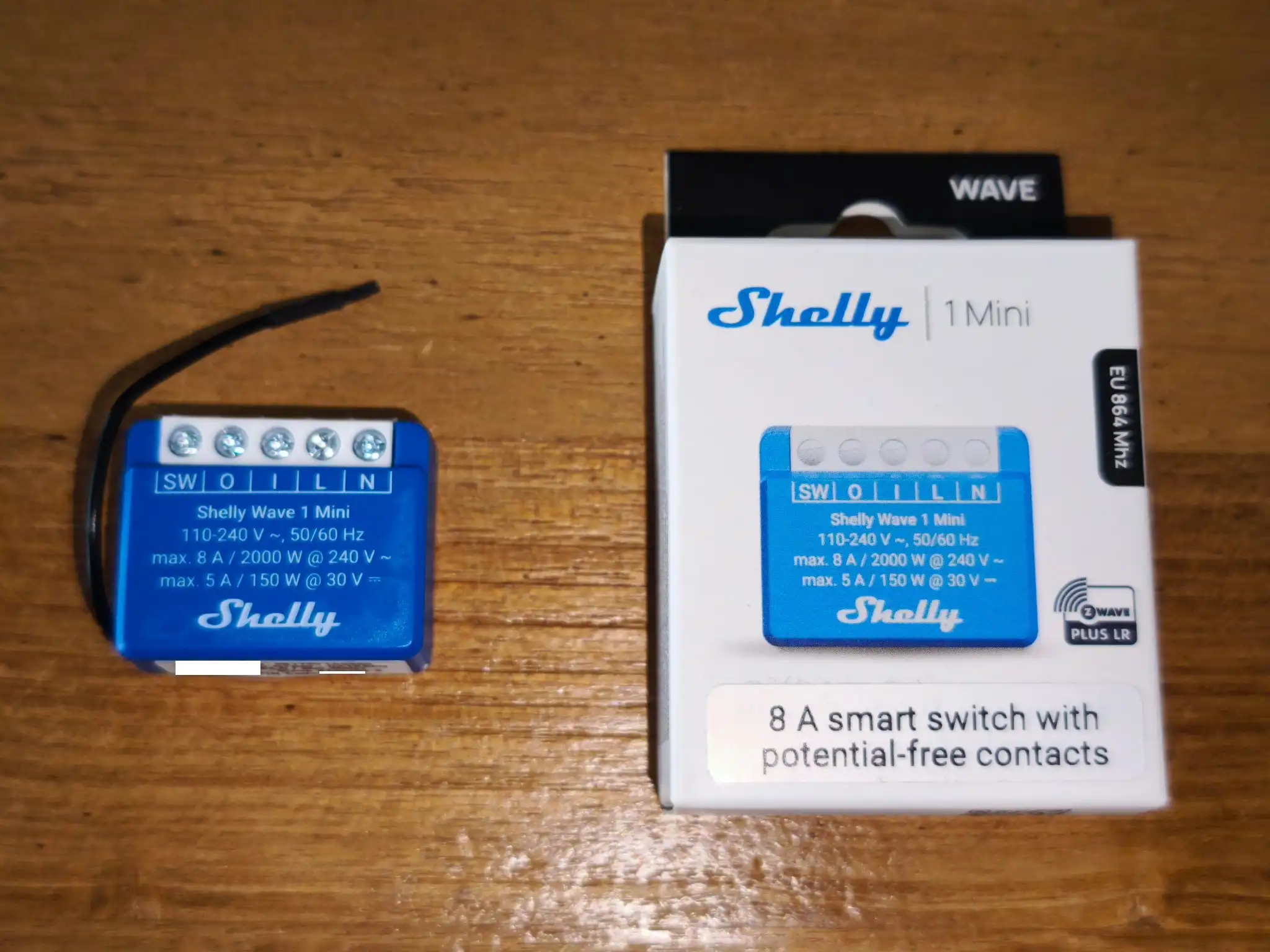

Le module Shelly Wave 1 Mini Long Range est présenté dans un etuit blanc, nous pouvons voir la marque, le nom du module, la photo, la fonction, la fréquence et le protocole utilisé

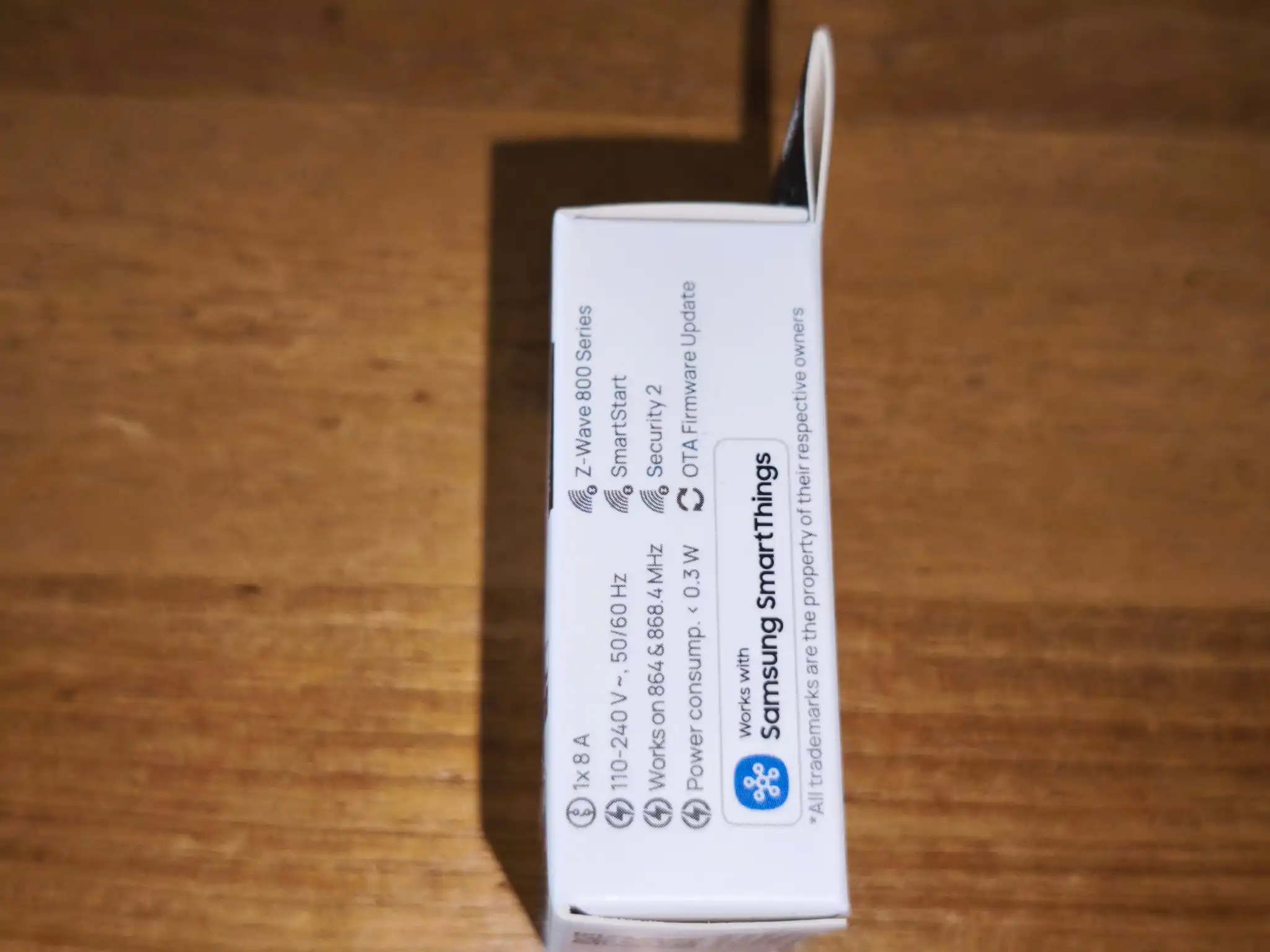

Le premier côté nous fourni quelques caractéristiques

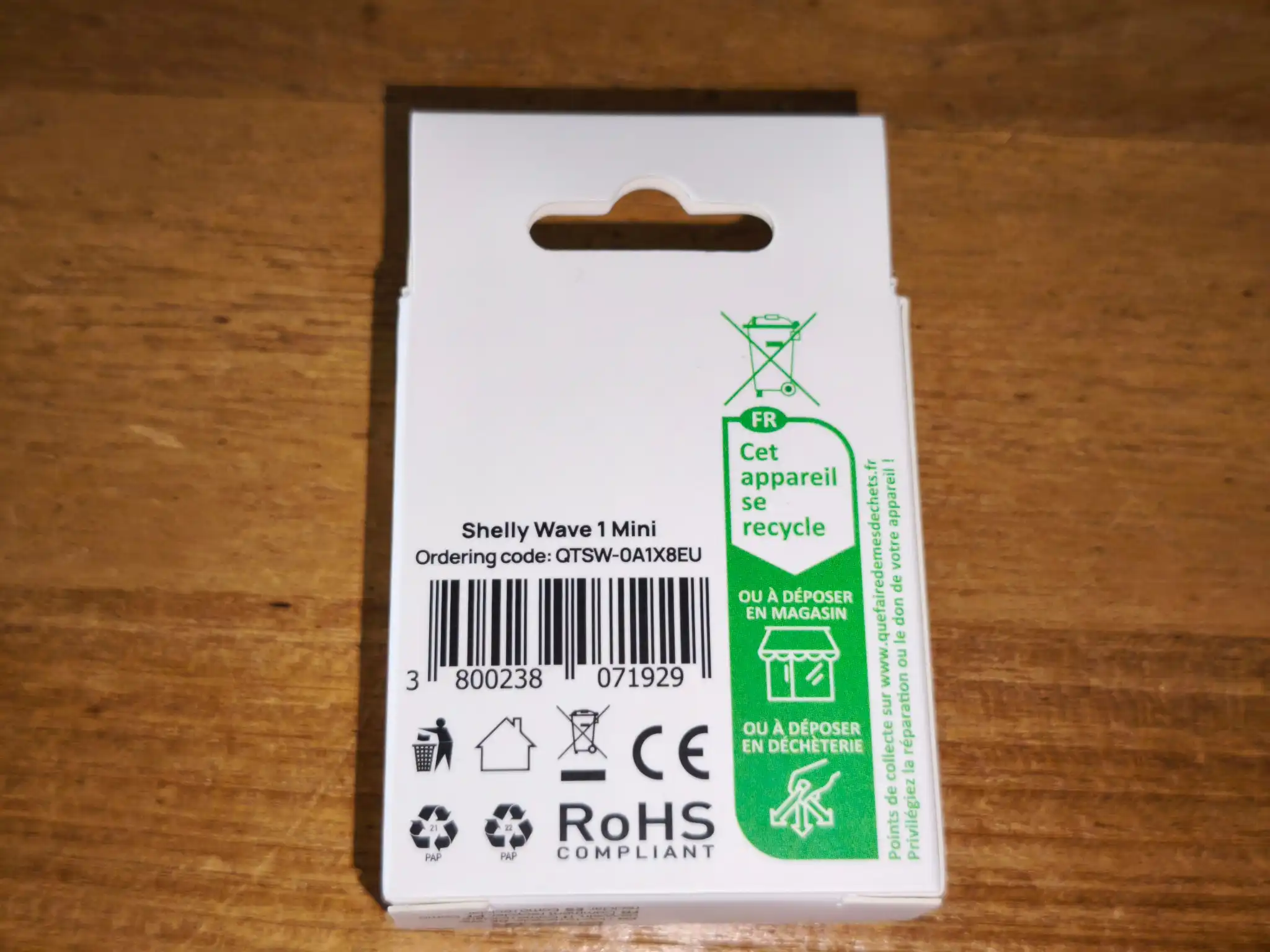

A l’arrière nous voyons les codes barres, normes et conditions de recylcage

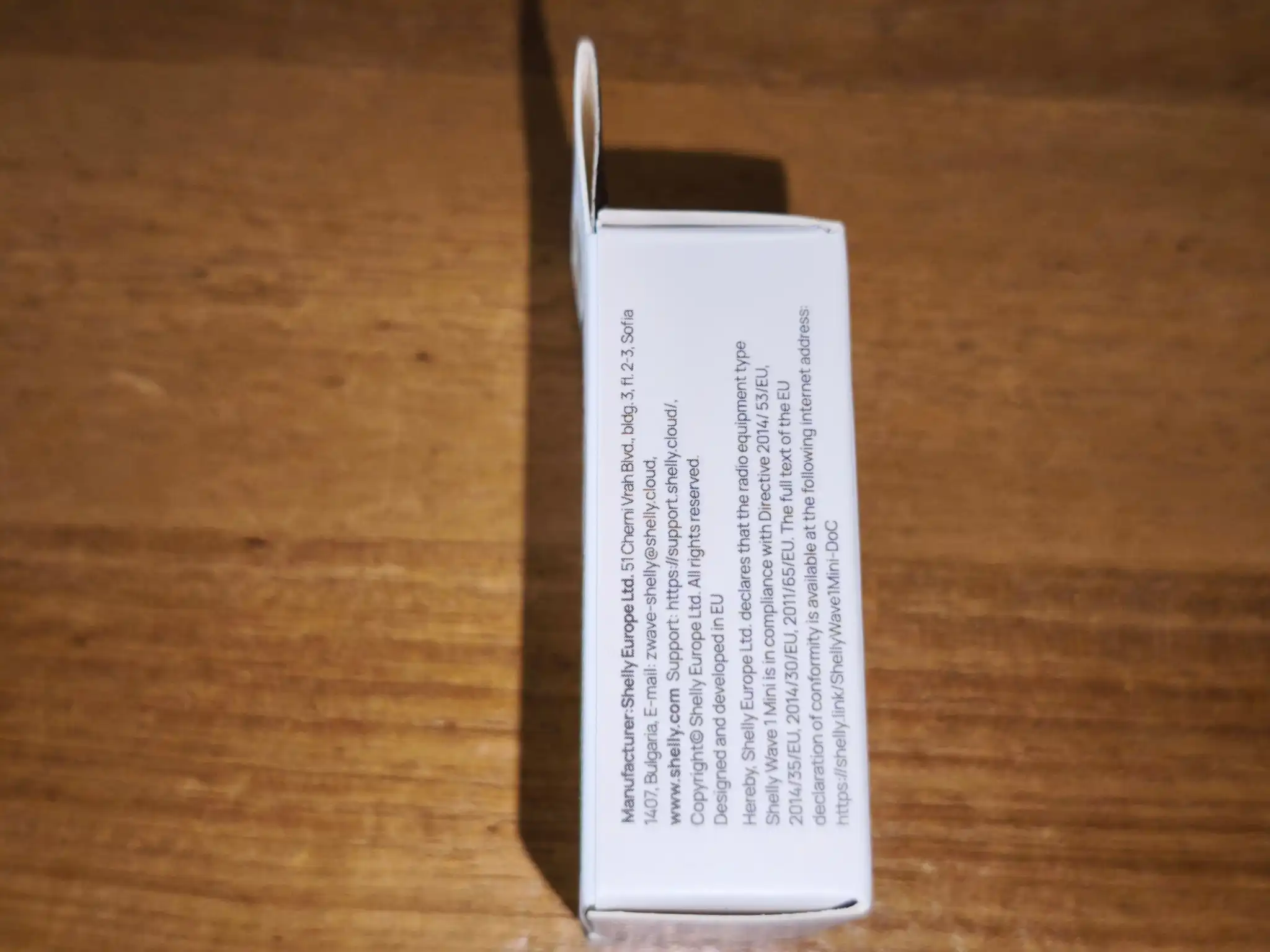

Le deuxième côté nous indique le lieu de fabrication et coordonnées du fabricant

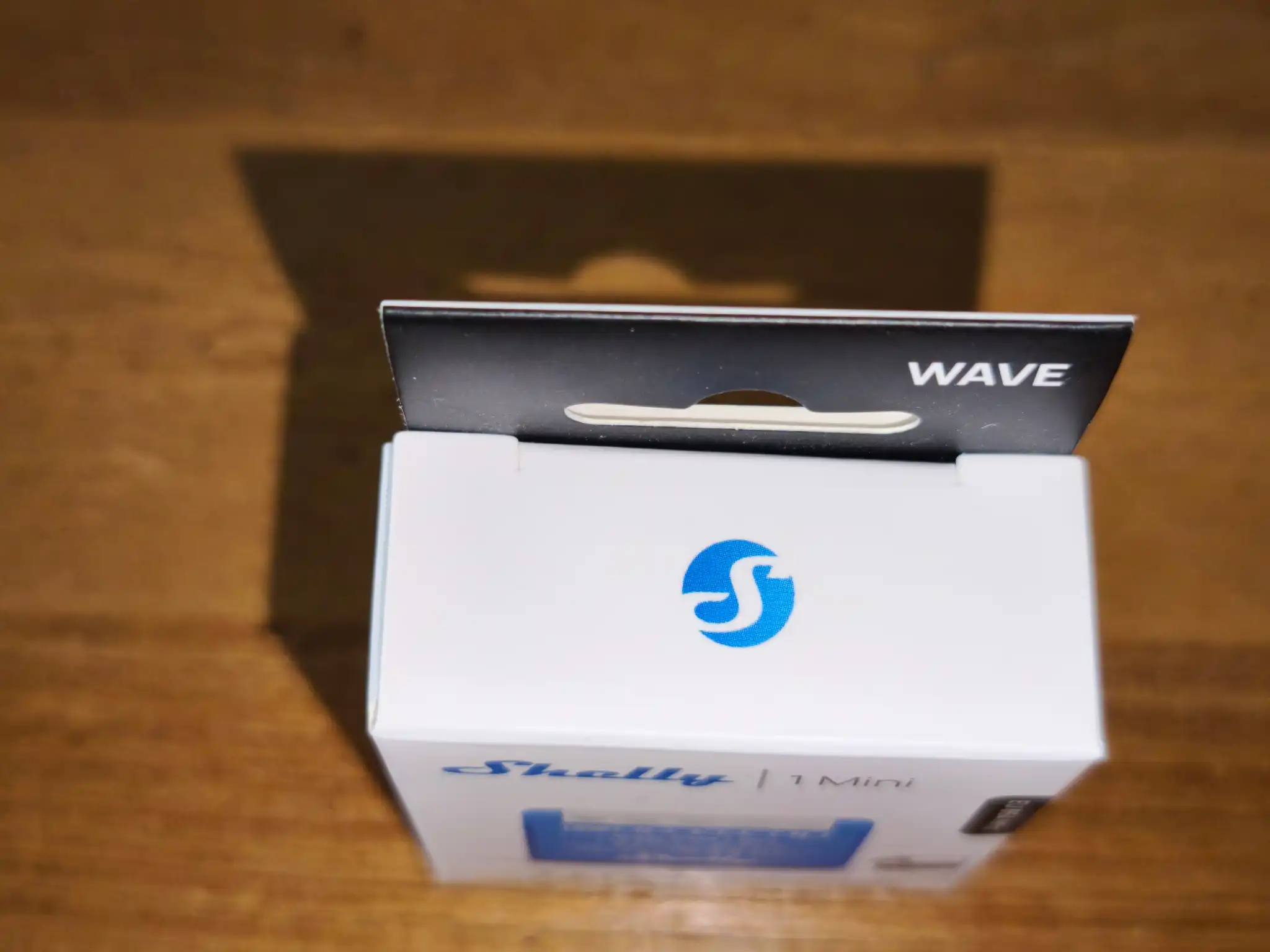

Sur le dessus se trouve le logo de la marque Shelly

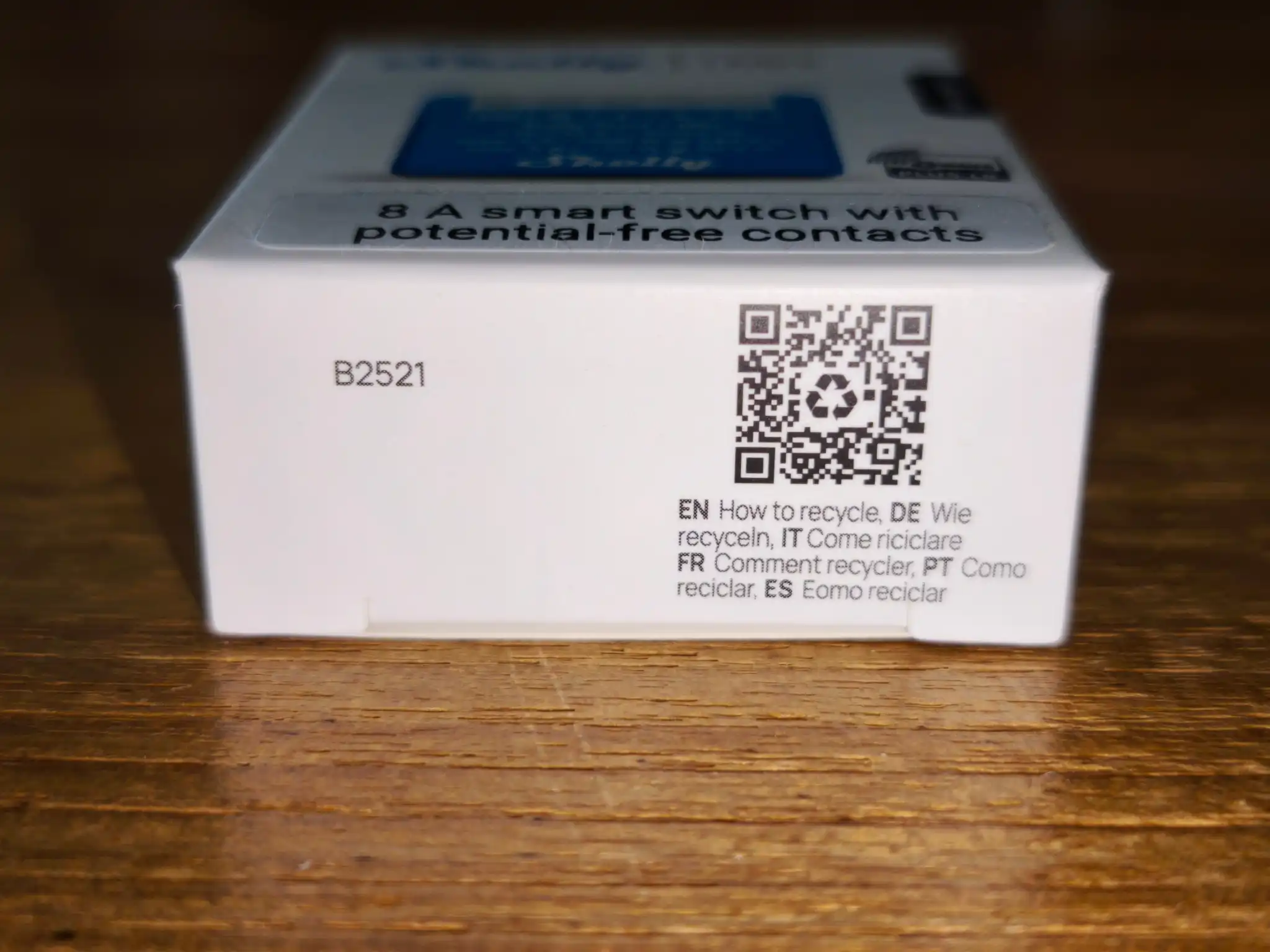

En dessous nous trouvons le QRCode vers les instructions de recyclage

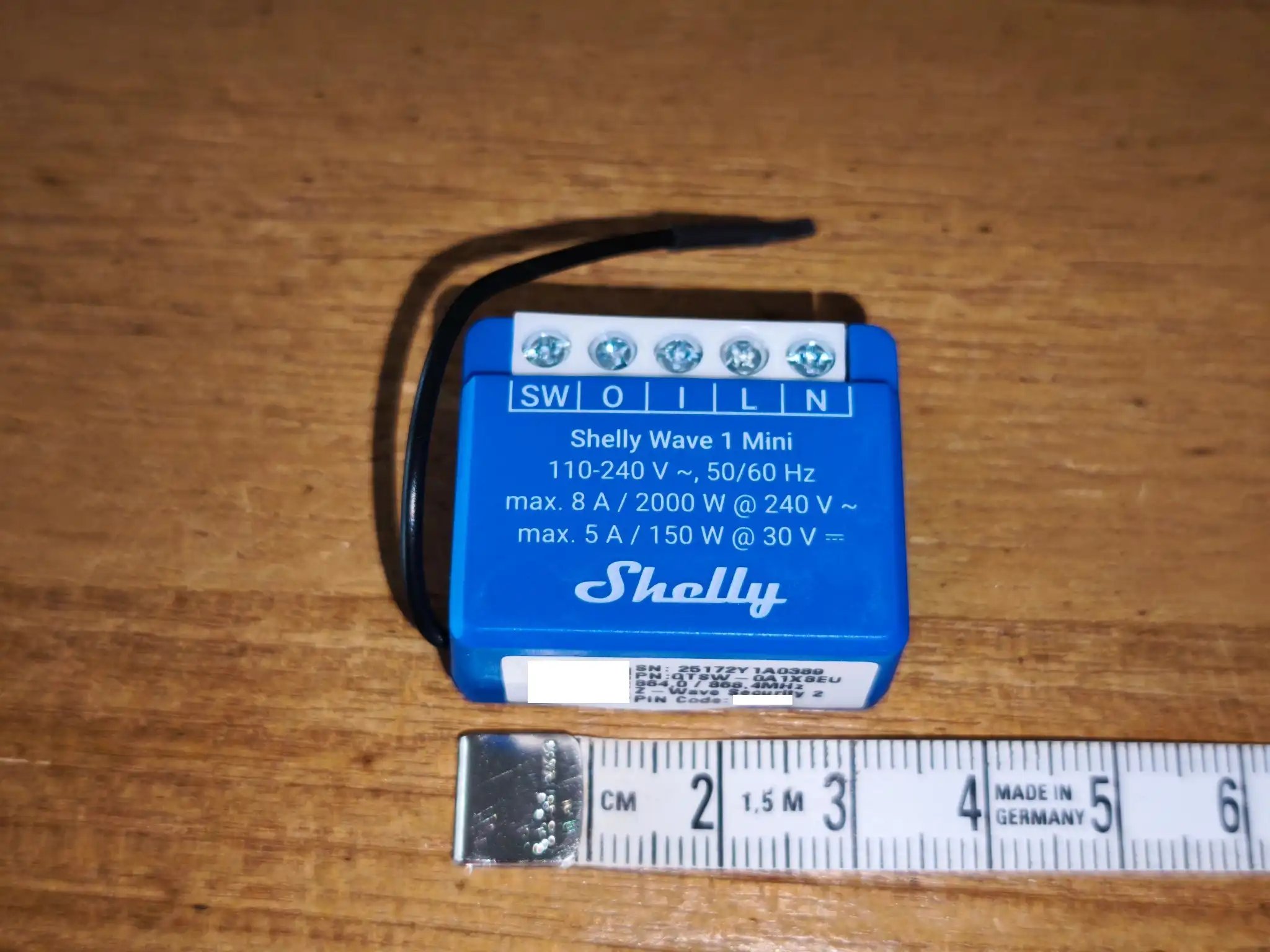

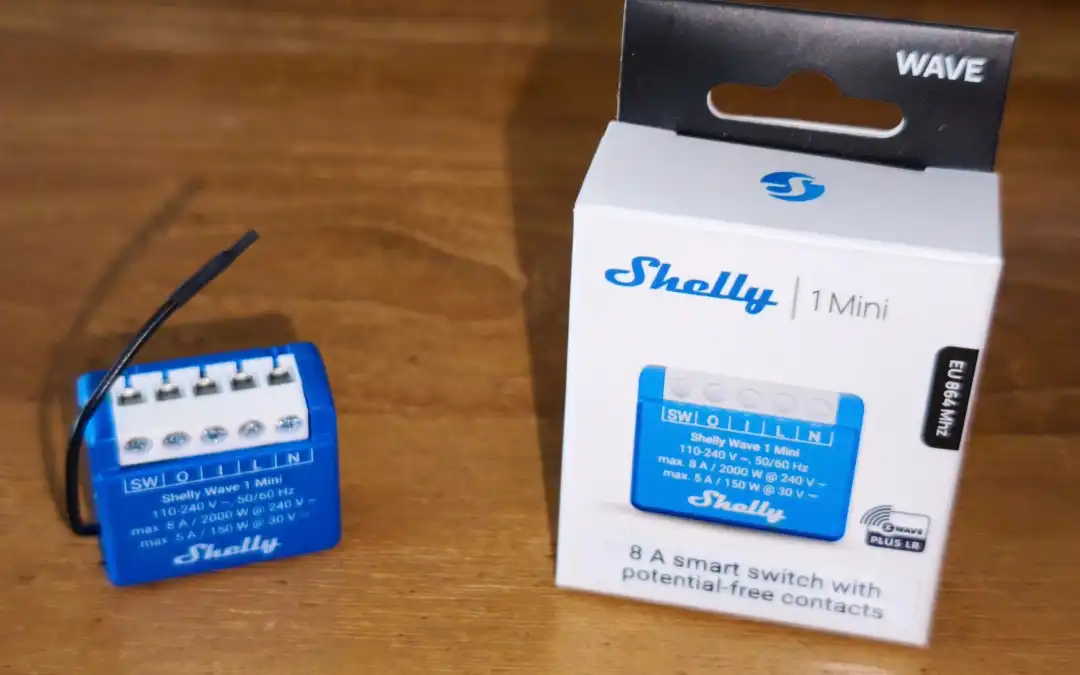

Le module est de couleur bleue, nous voyons les caractéristiques de celui-ci et les repères des bornes de raccordement

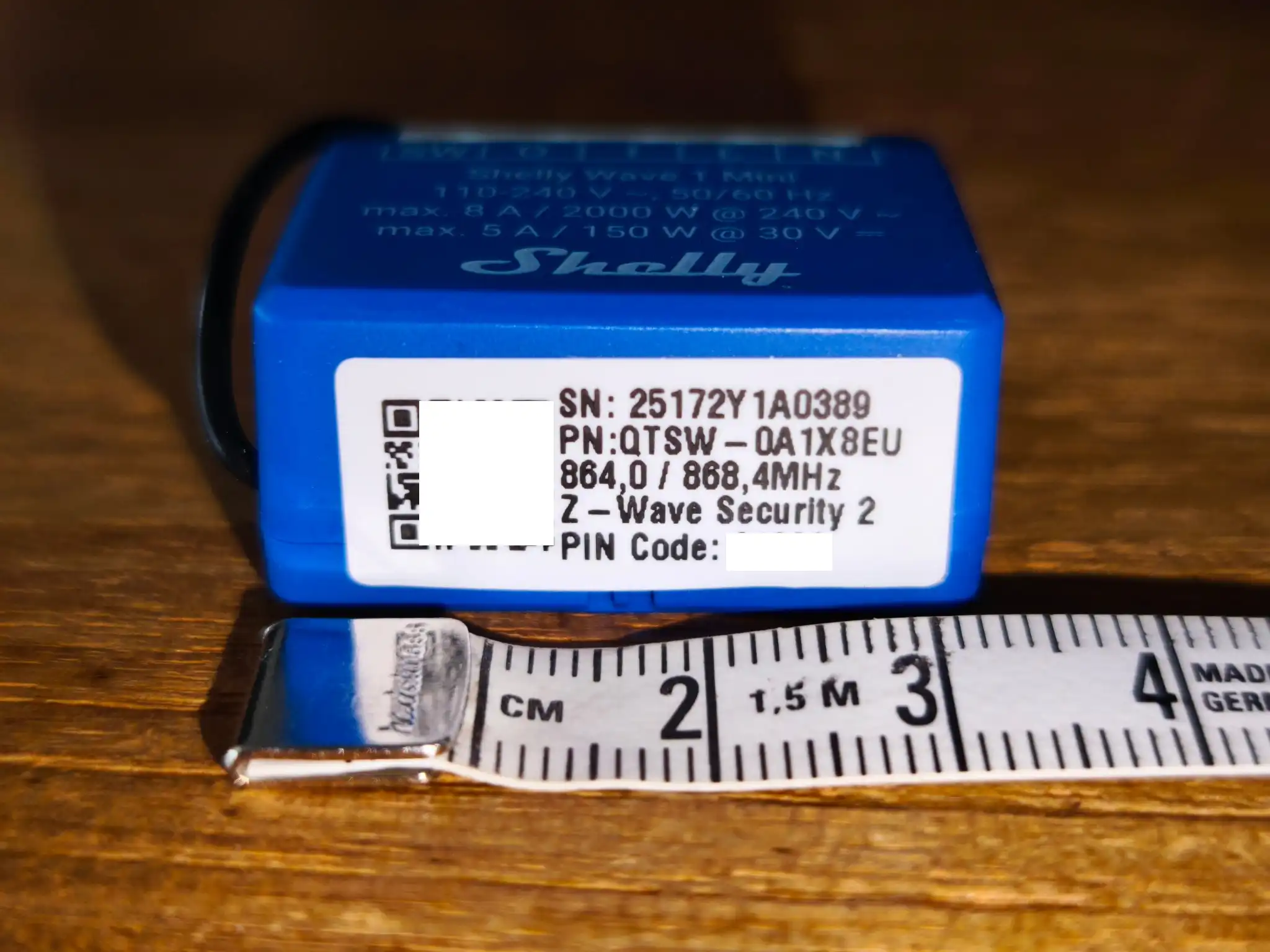

En dessous nous avons les numéros de série, référence, fréquence, le protocole ainsi que le QRCode SmartStart et le code PIN pour l’association du module

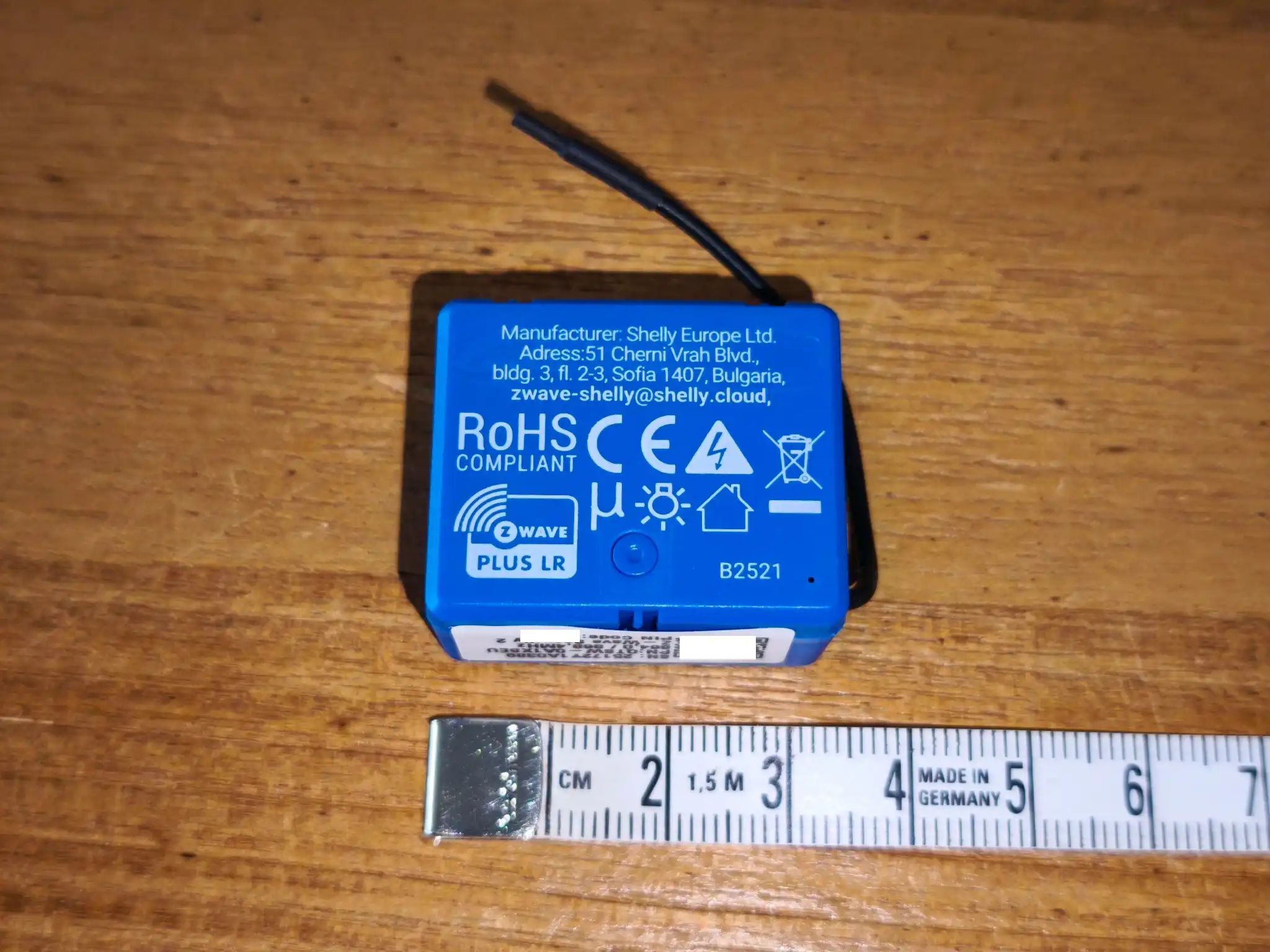

A l’arrière nous retrouvons les normes et coordonnées du fabricant, en bas au centre se trouve le bouton S permettant l’inclusion/exclusion et choix de mode et la LED de retour d’état

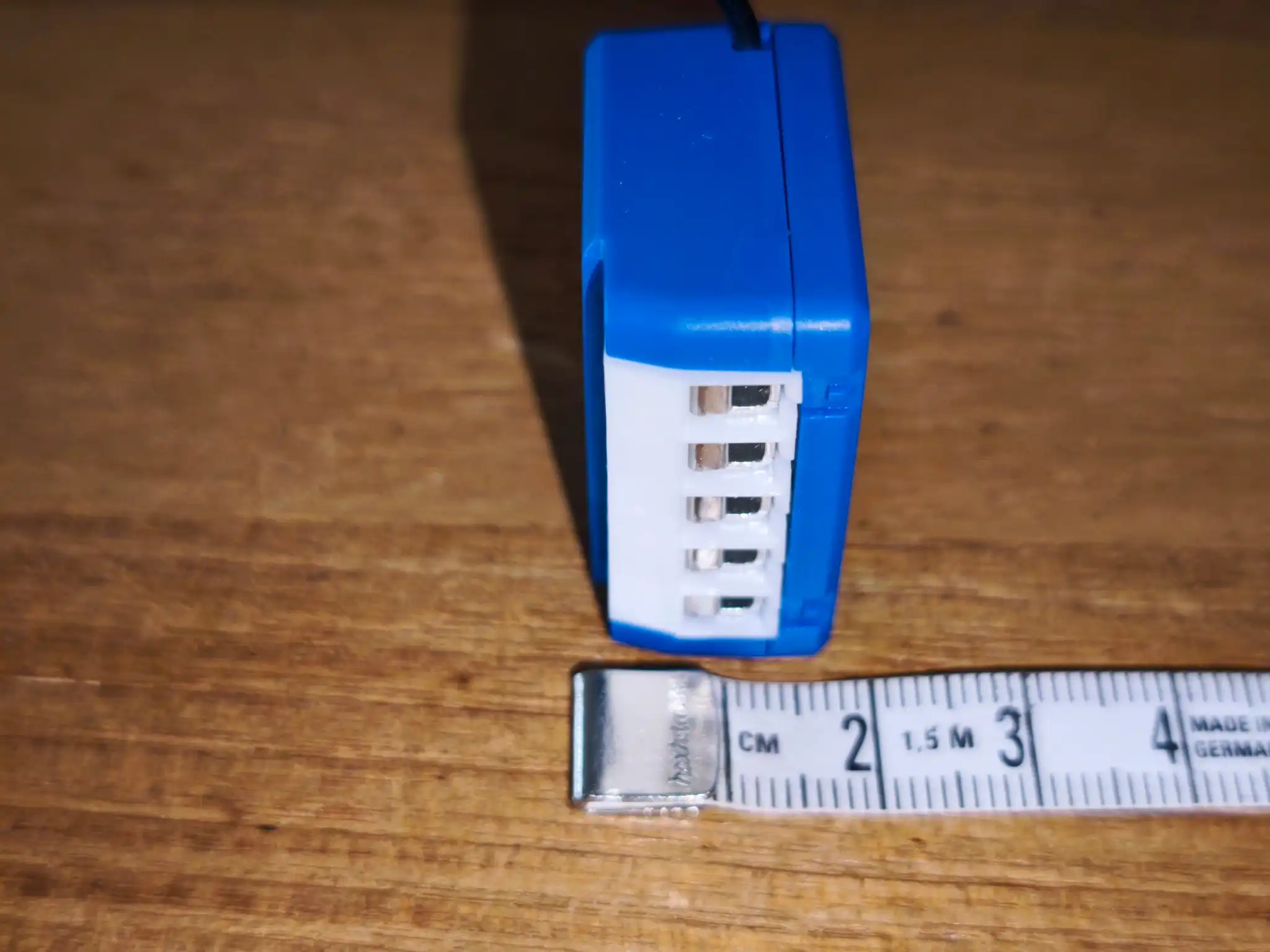

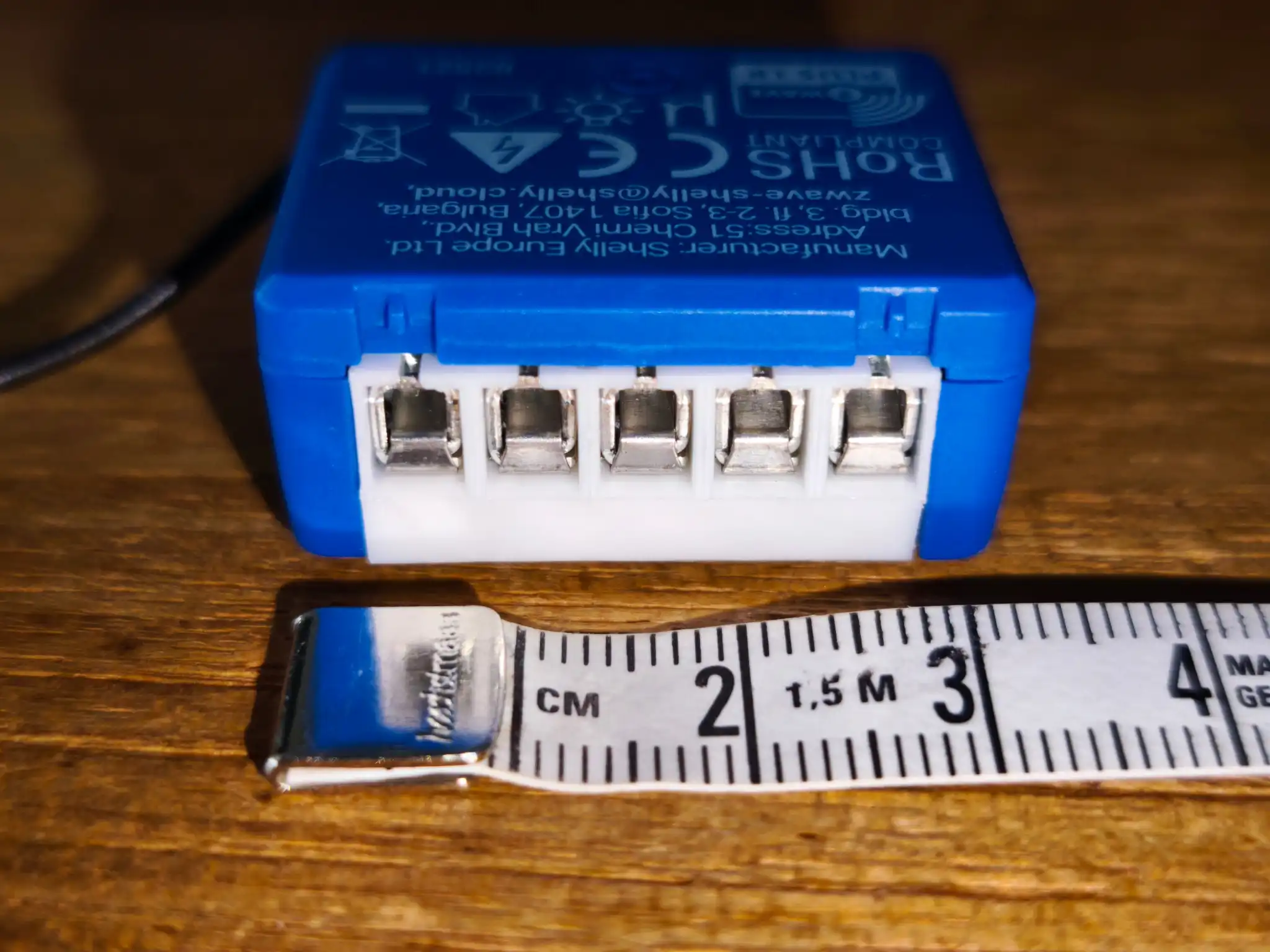

Les bornes de raccordement sont assez serrées pour réduire l’encombrement du module
Le module a pour dimensions : 29 x 35 x 16 mm

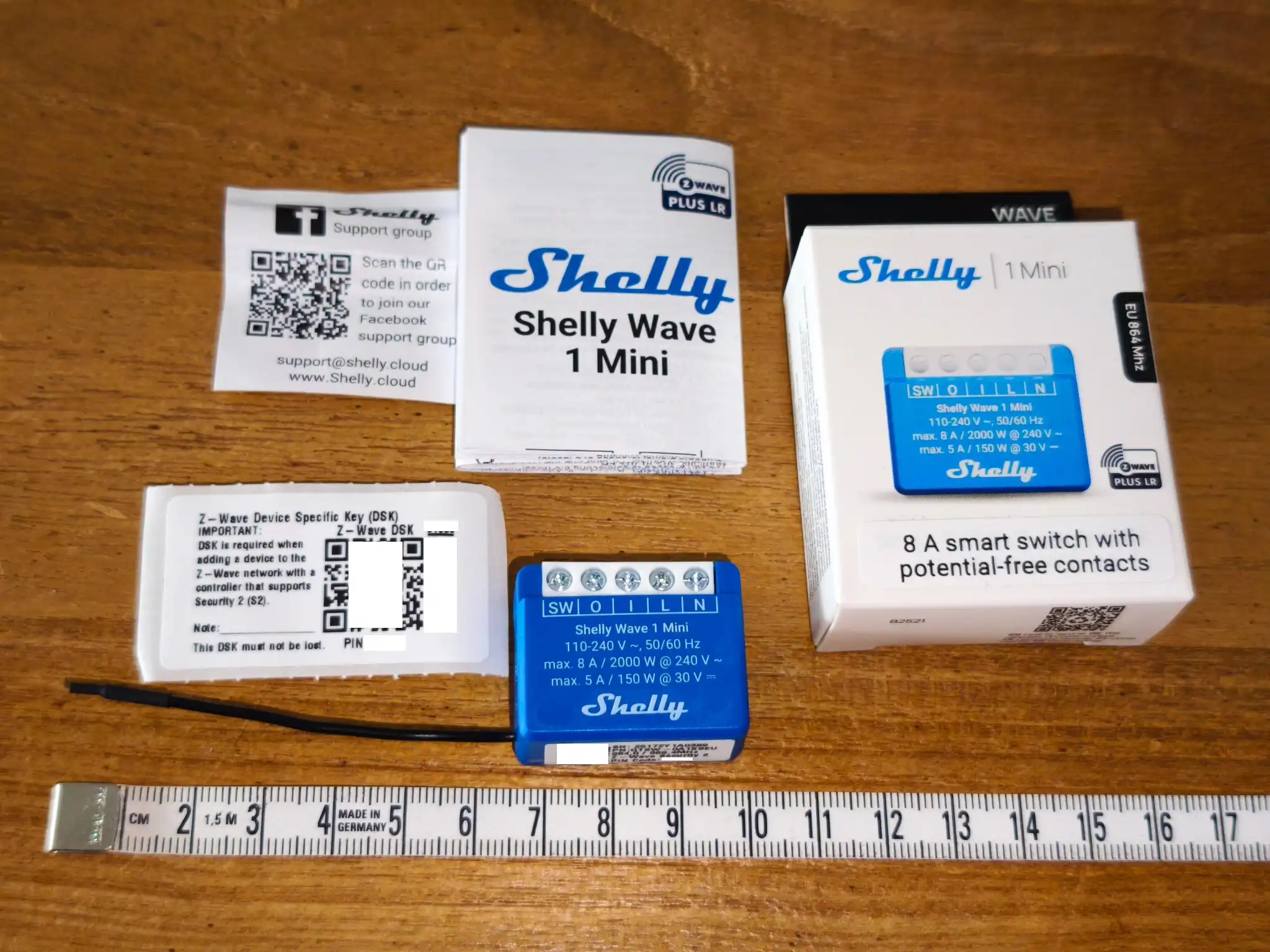

Celui-ci est fourni avec un manuel d’utilisation rapide, un QRCode d’accès rapide un support Shelly et l’étiquette des caractéristiques du protocole avec le QRCode SmartStart, les numéros SmartStart et le code PIN du module pour son inclusion
Schéma de raccordement du module Shelly Wave 1 Mini LR

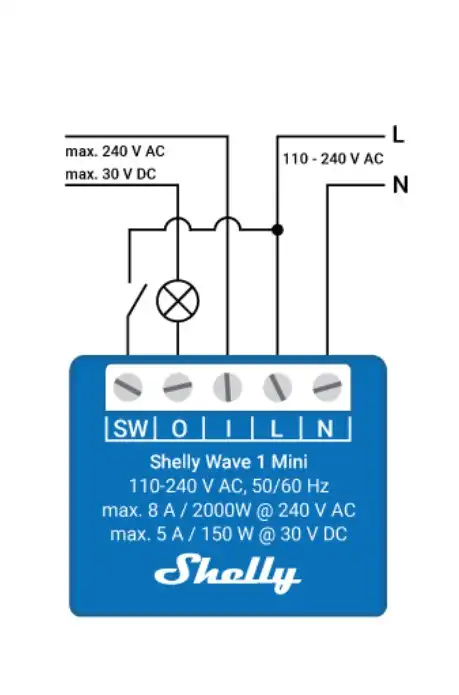

Ci-dessous le schéma de raccordement du module Shelly Wave 1 Mini LR
Intégration sur Home Assistant avec Zwave JS
Nous partons du principe que votre installation possède un dongle Z-wave et que l’intégration Z-wave est installée et paramétrée sur votre système Home Assistant.
Rendez-vous maintenant dans Paramètres, puis Appareils et Services, et enfin Z-wave
Cliquez ensuite sur Ajouter un appareil
Suivez les instructions et choisissez le mode d’appairage souhaité. Nous choisissons le mode Rechercher l’appareil pour ce test

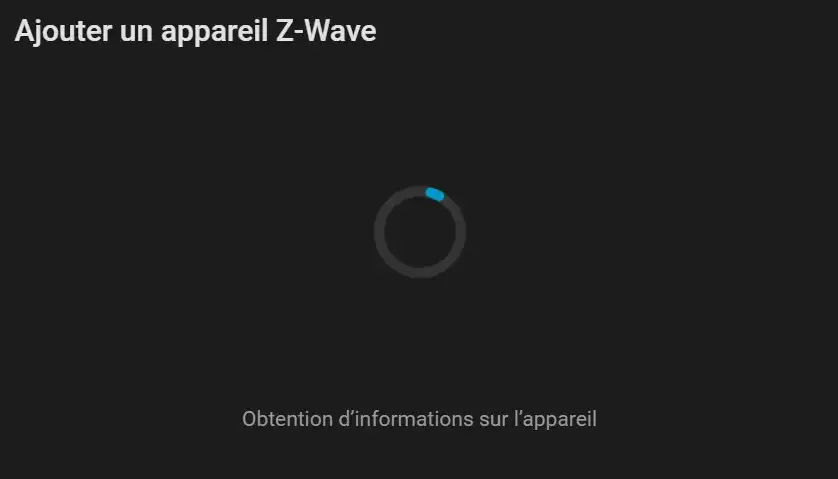

La séquence d’inclusion se lance, branchez le module, puis maintenez le bouton S de l’appareil enfoncé jusqu’à ce que la LED devienne bleue fixe et suivez les instructions du manuel suivant le mode souhaité
Le système vous propose différentes stratégies de sécurité de connexion entre le module et le contrôleur Z-wave

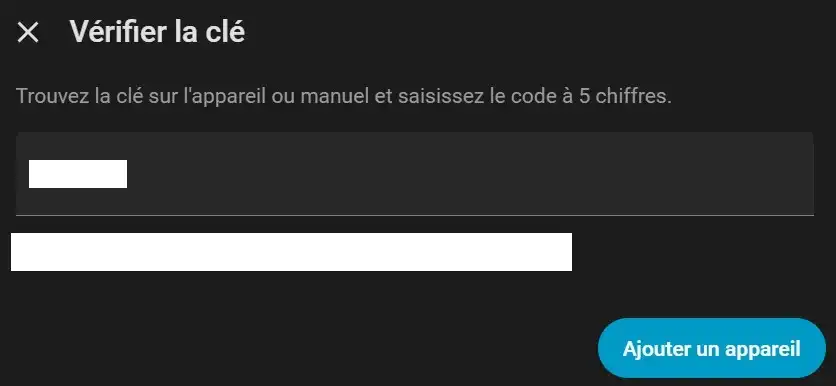

Le niveau de sécurité le plus haut est sélectionné et demande le code PIN
Celui-ci se trouve sur l’étiquette ou sur le module
Une fois votre choix de stratégie de sécurité, le module est inclus très rapidement

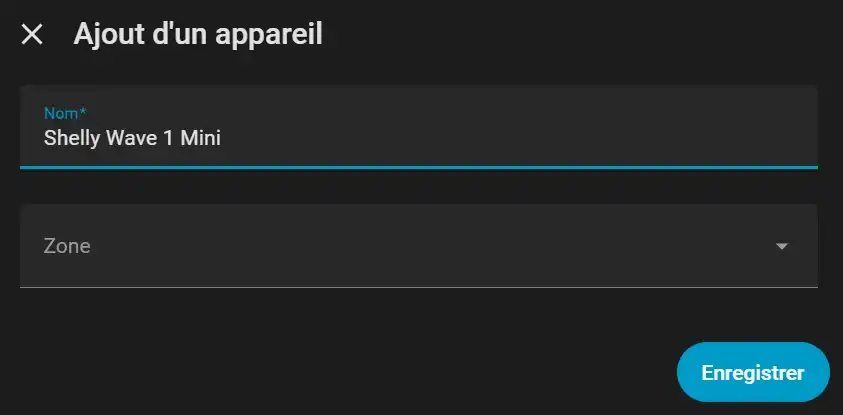

Renseignez le nom souhaité, puis enregistrez

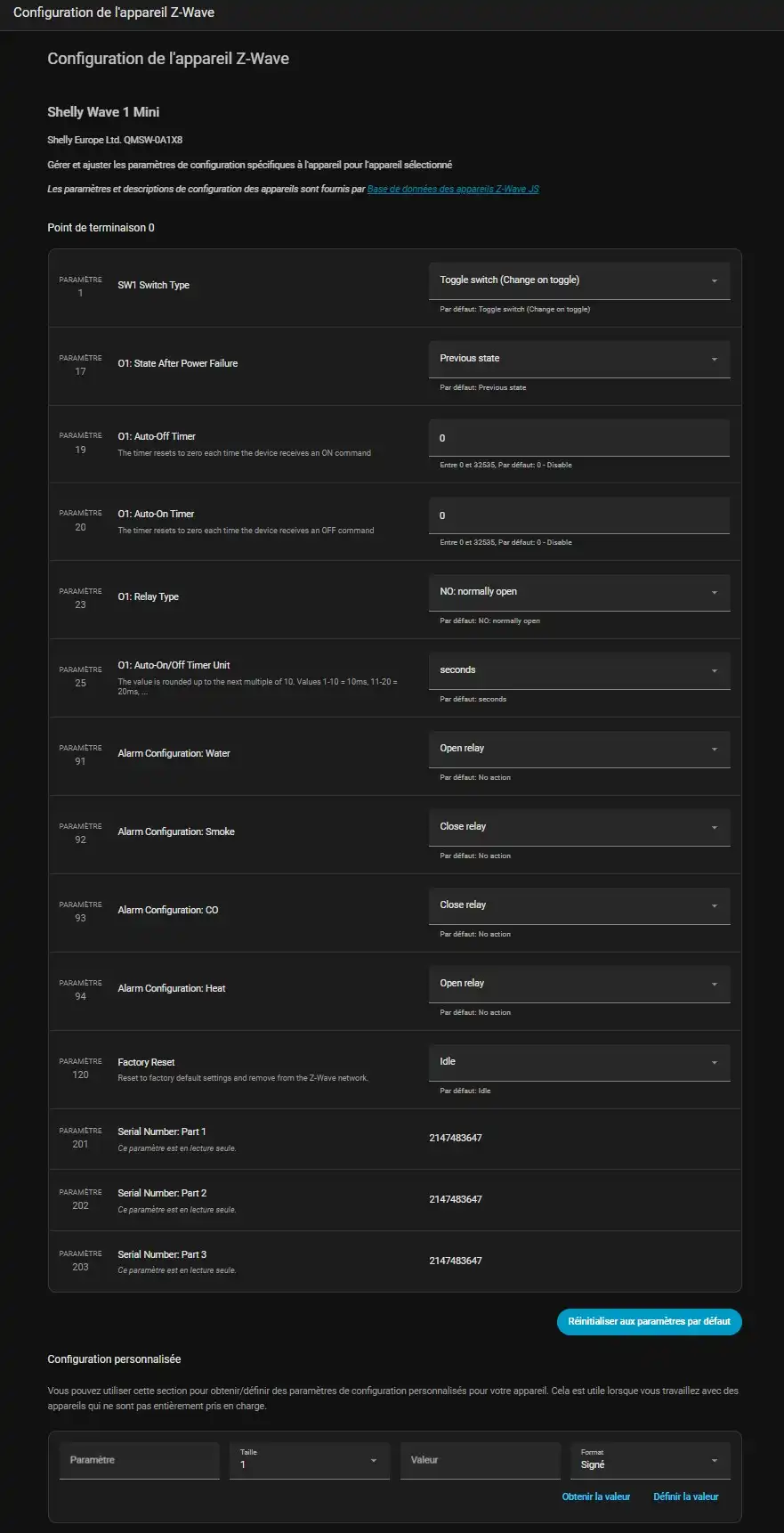

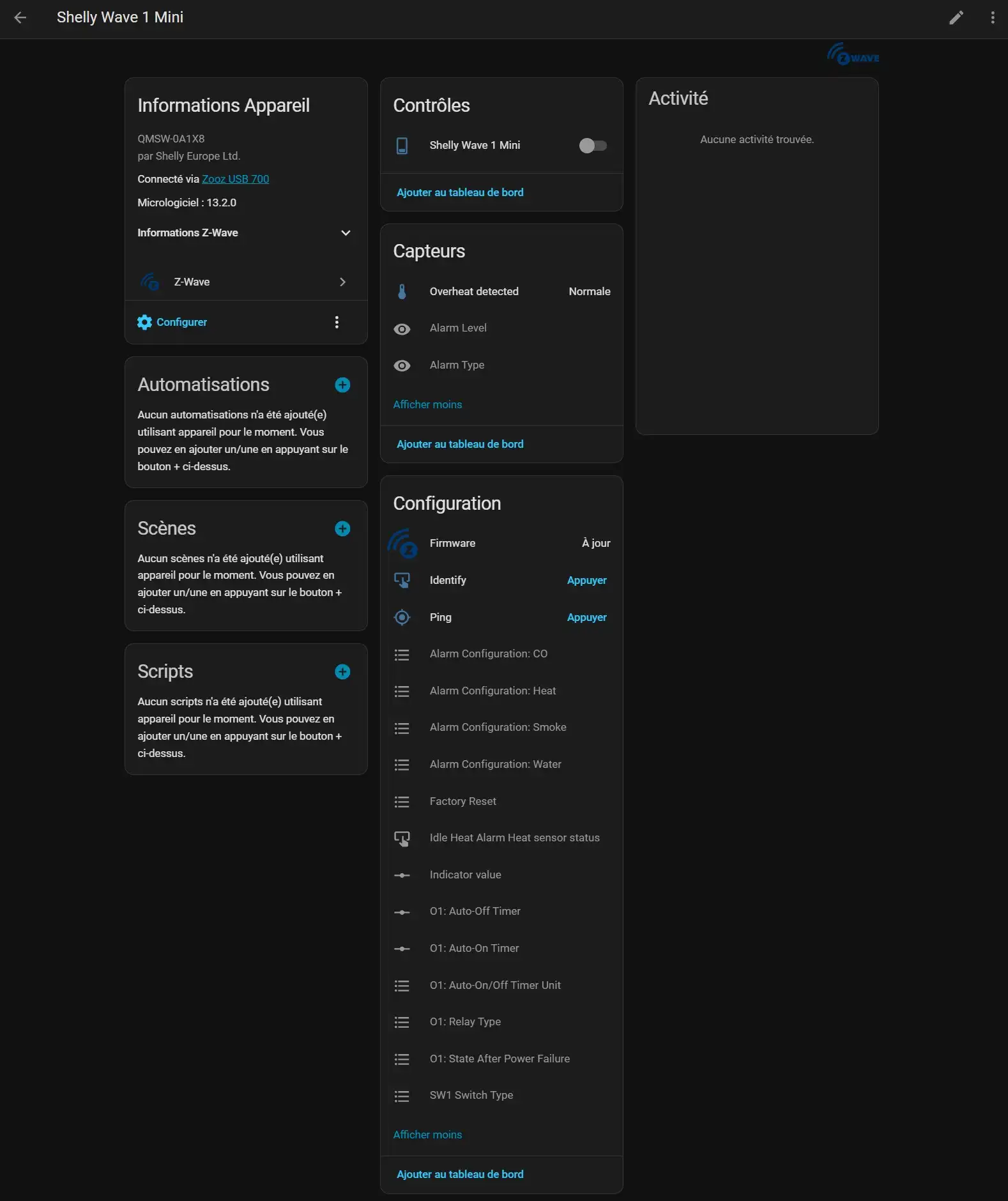

L’ensemble des commandes et paramètres sont disponibles dans la page dédiée du module

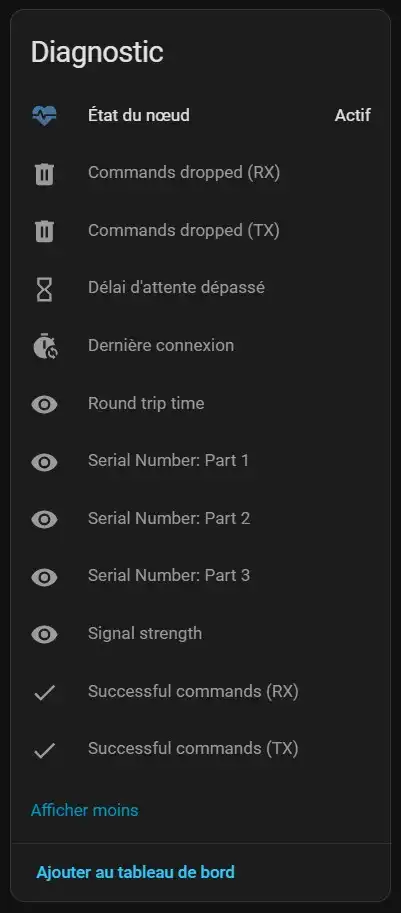

Les onglets Configuration et Diagnostique vous permettront d’utiliser le module sur Home Assistant
La roue crantée vous permettra de visualiser l’ensemble des paramètres Z-wave du module

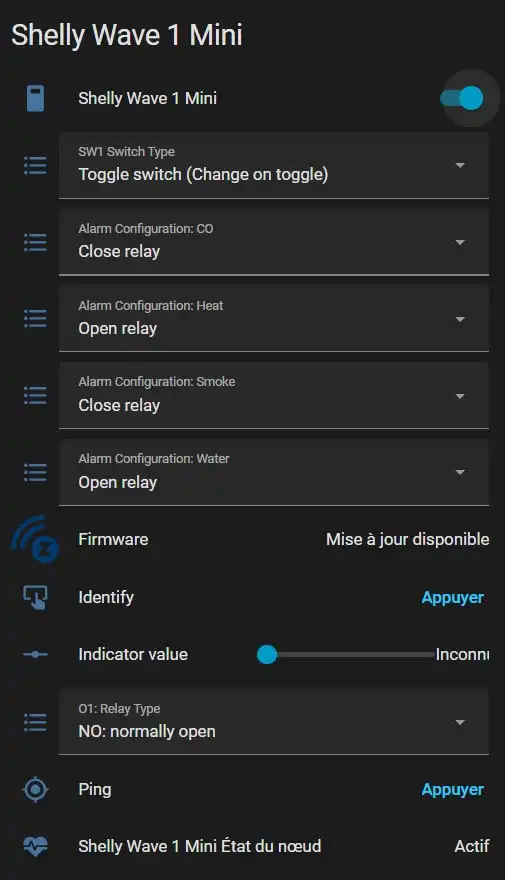

Voici un exemple d’utilisation du module sur le tableau de bord Home Assistant
Intégration sur Jeedom avec le plugin ZwaveJS
Dans cette présentation, nous avons utilisé une box Jeedom Luna 4G avec le plugin Z-Wave JS. L’intégration fonctionne également avec la box Jeedom ATLAS.
Nous partons du principe que votre système est équipé d’un dongle Z-wave et que le Plugin Z-Wave JS est installé, paramétré et fonctionnel.

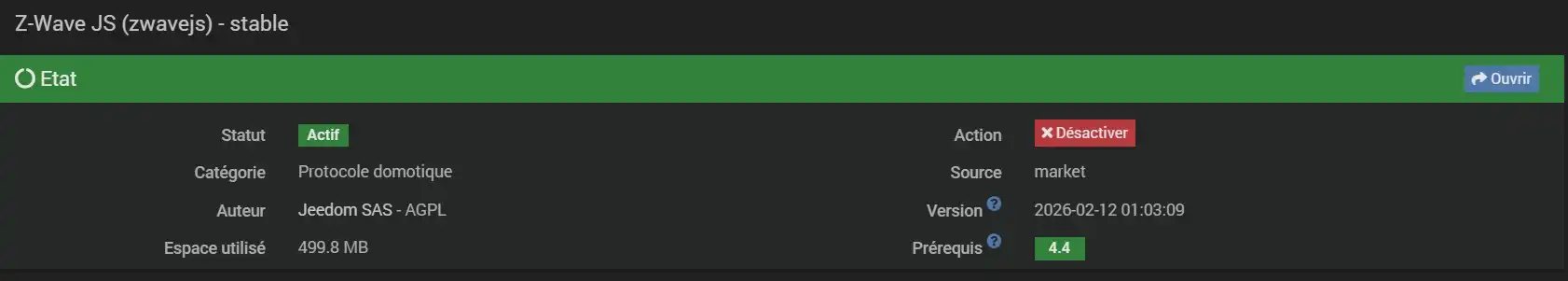

Notre plugin est en version stable du 12-02-2026 et la version de ZwaveJS UI en 11.6.1
Accédez au plugin en cliquant sur Plugins > Protocole domotique > Z-Wave JS
Lancez l’inclusion via le bouton Inclusions
Le système vous demandera de sélectionner le mode souhaité, nous avons choisi l’inclusion par défaut pour le test
Un message vous indique que le mode inclusion est actif
Maintenez le bouton S de l’appareil enfoncé jusqu’à ce que la LED devienne bleue fixe et suivez les instructions du manuel suivant le mode souhaité

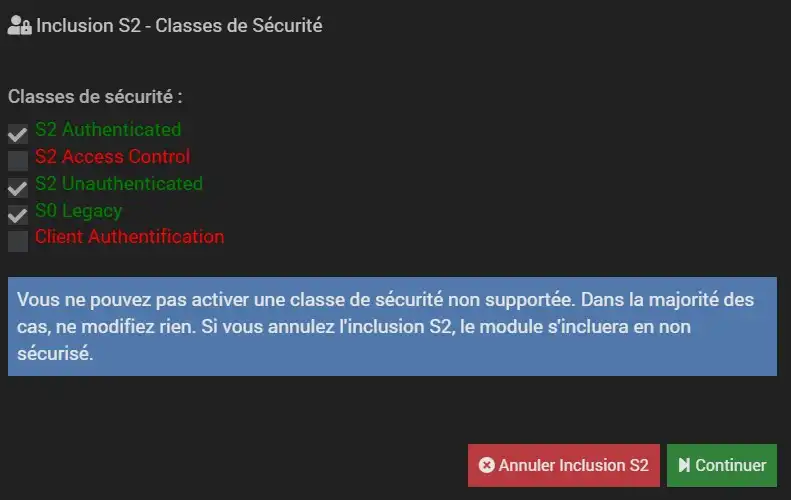

Il faudra ensuite choisir les classes de sécurité souhaitées

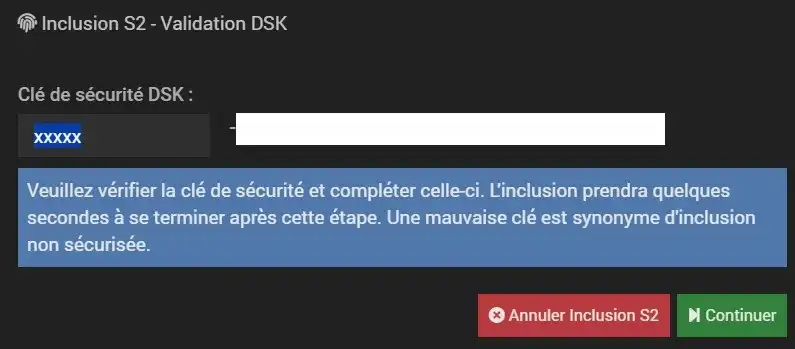

Renseignez le code PIN, disponible sur l’équipement et sur l’étiquette fournie
L’équipement est ajouté au système, attendez quelques secondes afin qu’il puisse remonter l’ensemble de ses informations

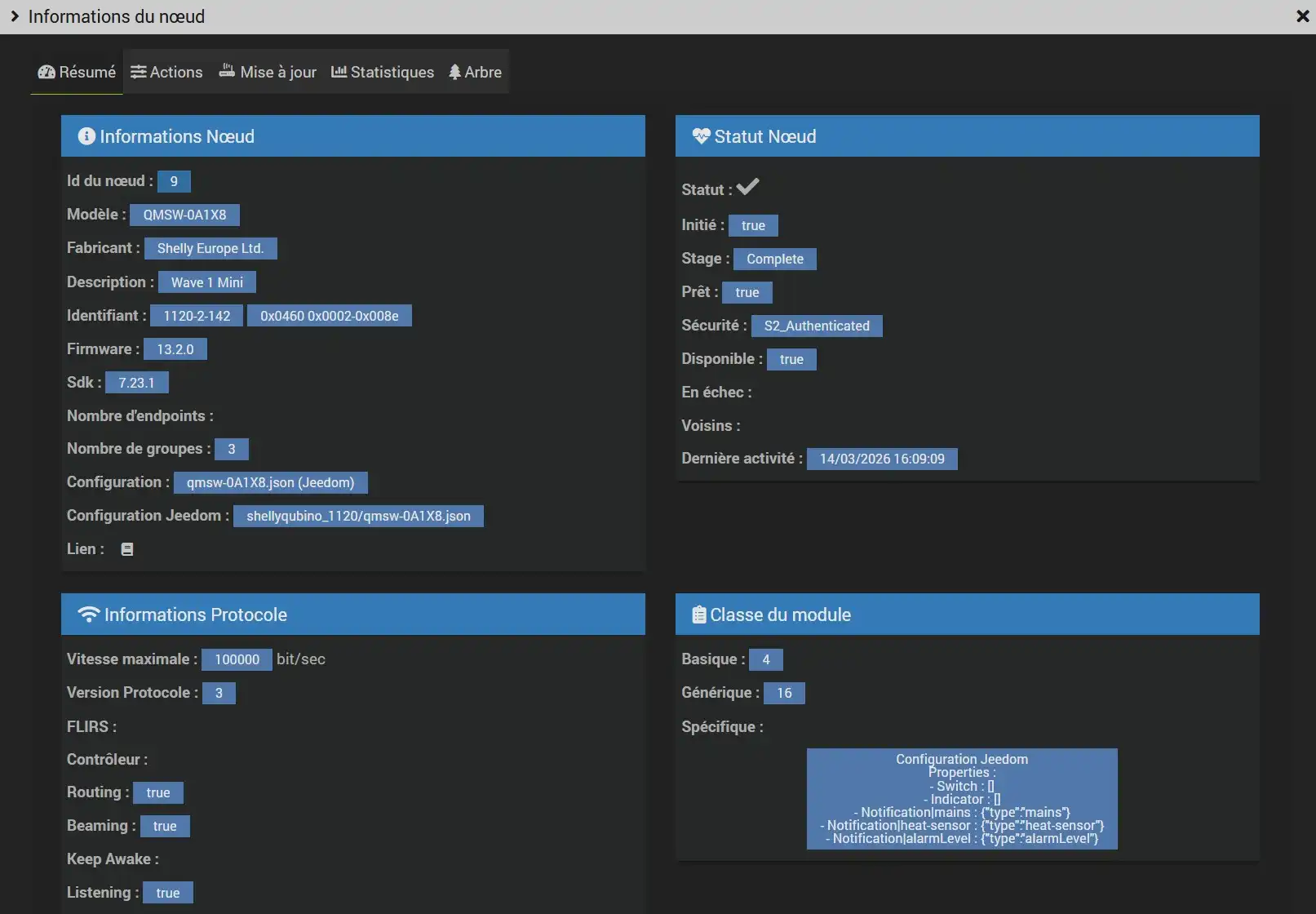

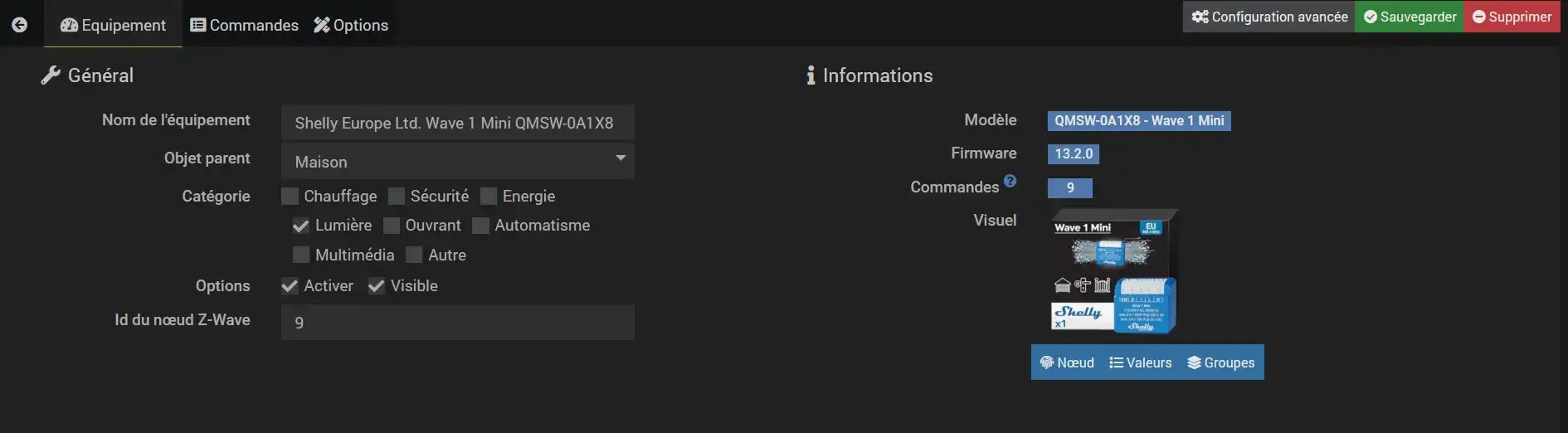

Le bouton Nœud permet de voir l’ensemble des informations du module On-Off Zooz XS Relay Zen57

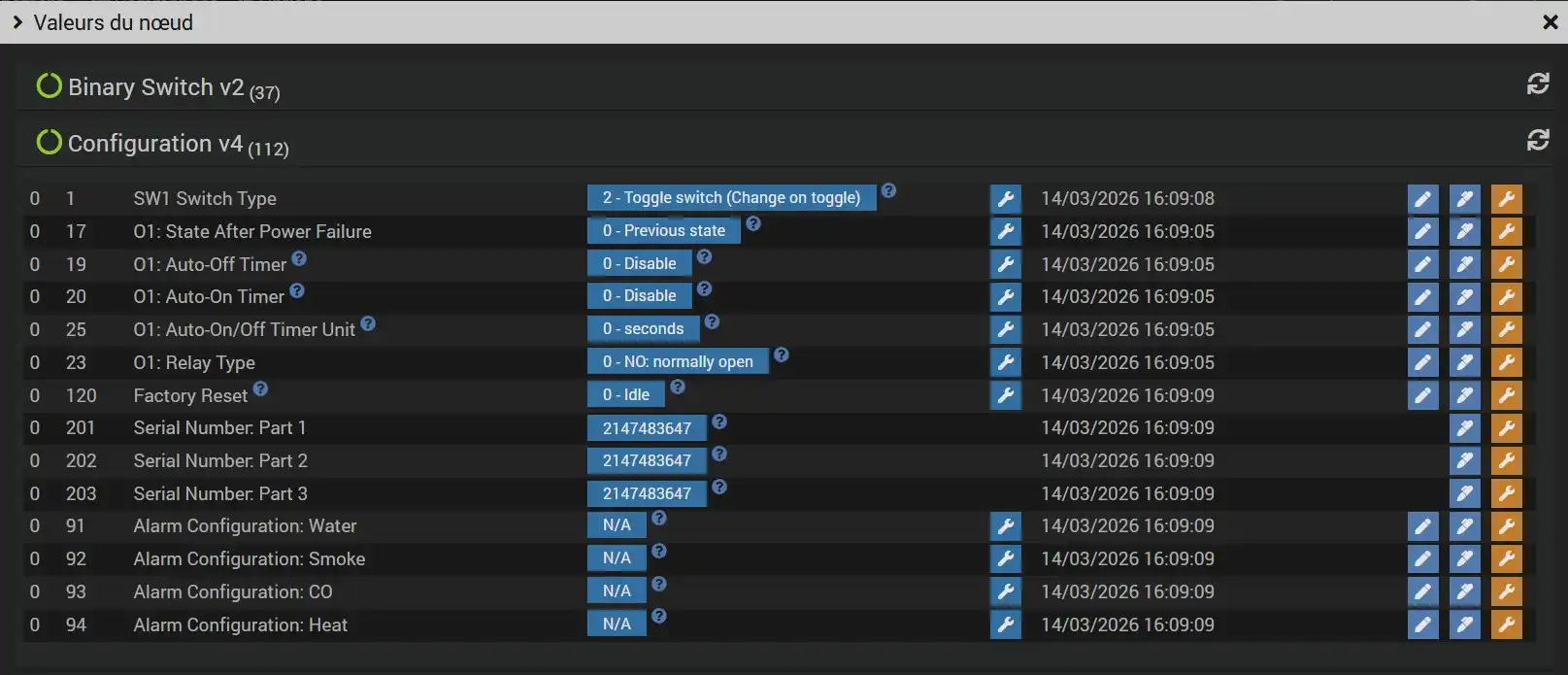

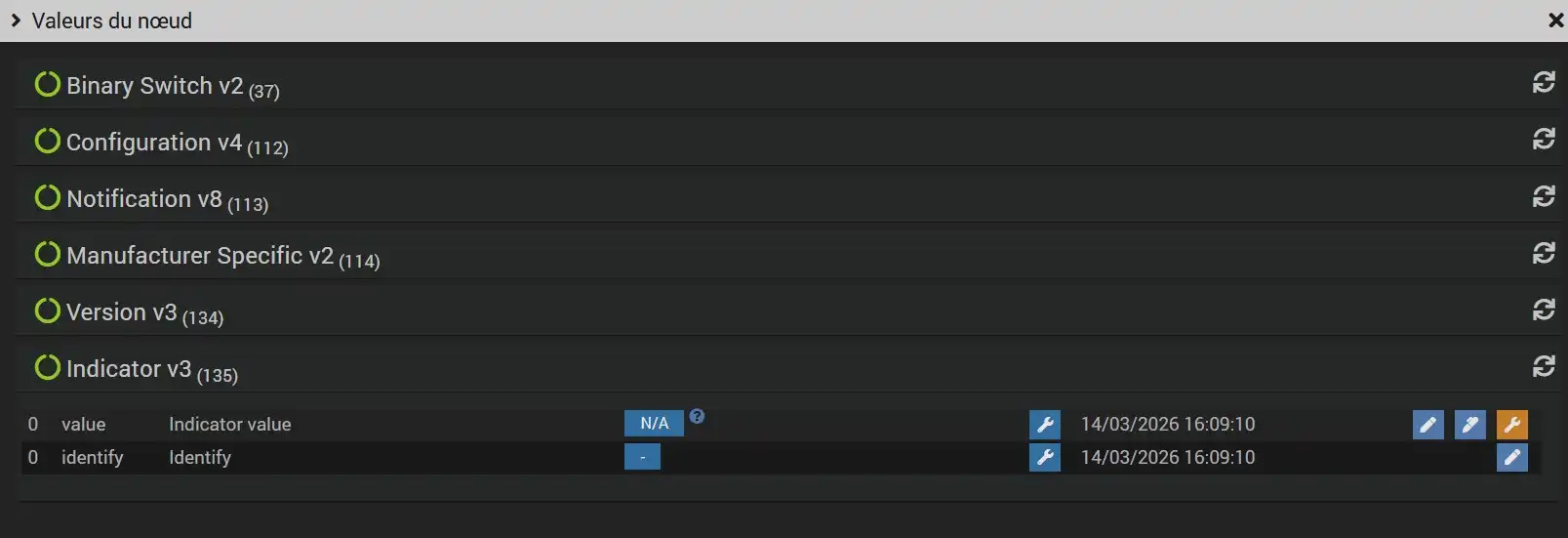

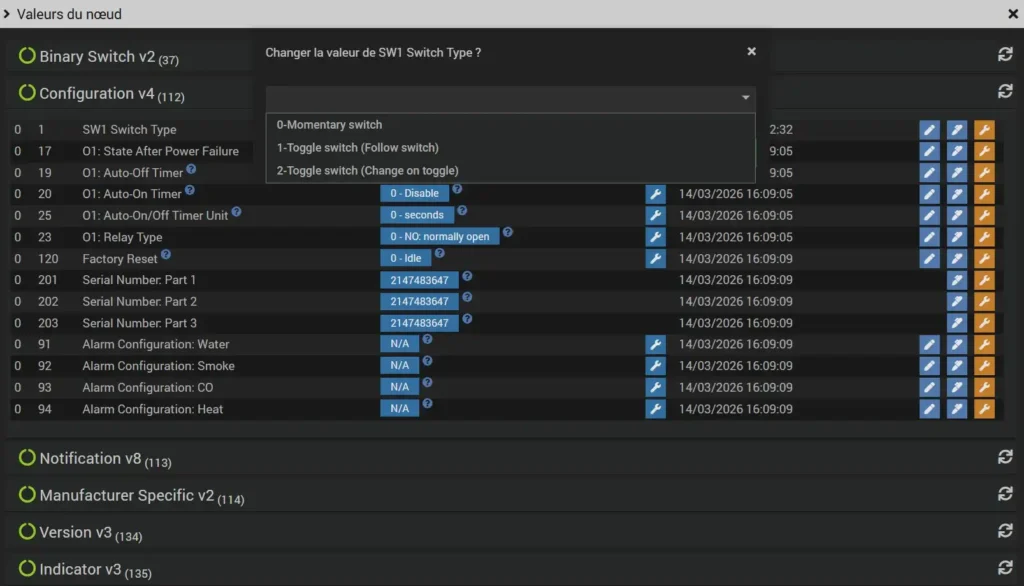

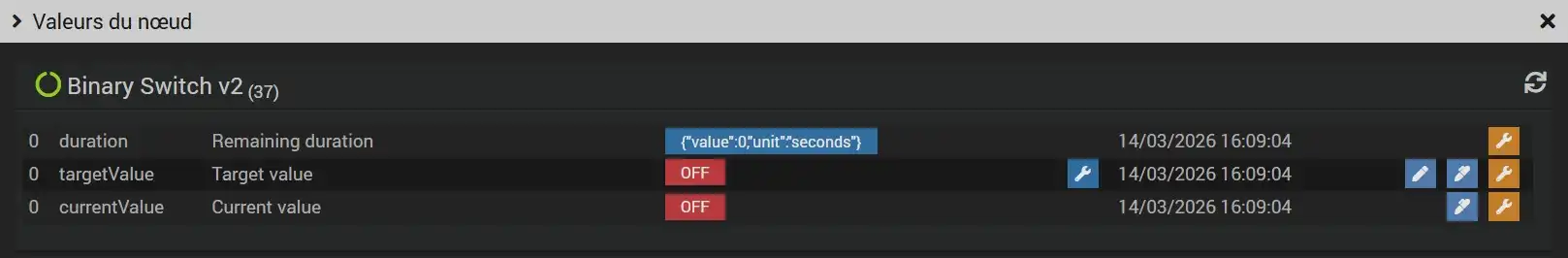

Tous les paramètres Z-wave sont visibles depuis le bouton Valeurs, ici les paramètres du nœud de la commande On/Off, les valeurs sont éditables via le bouton stylo orange, vous avez la possibilité de recréer les commandes avec le bouton stylo bleu

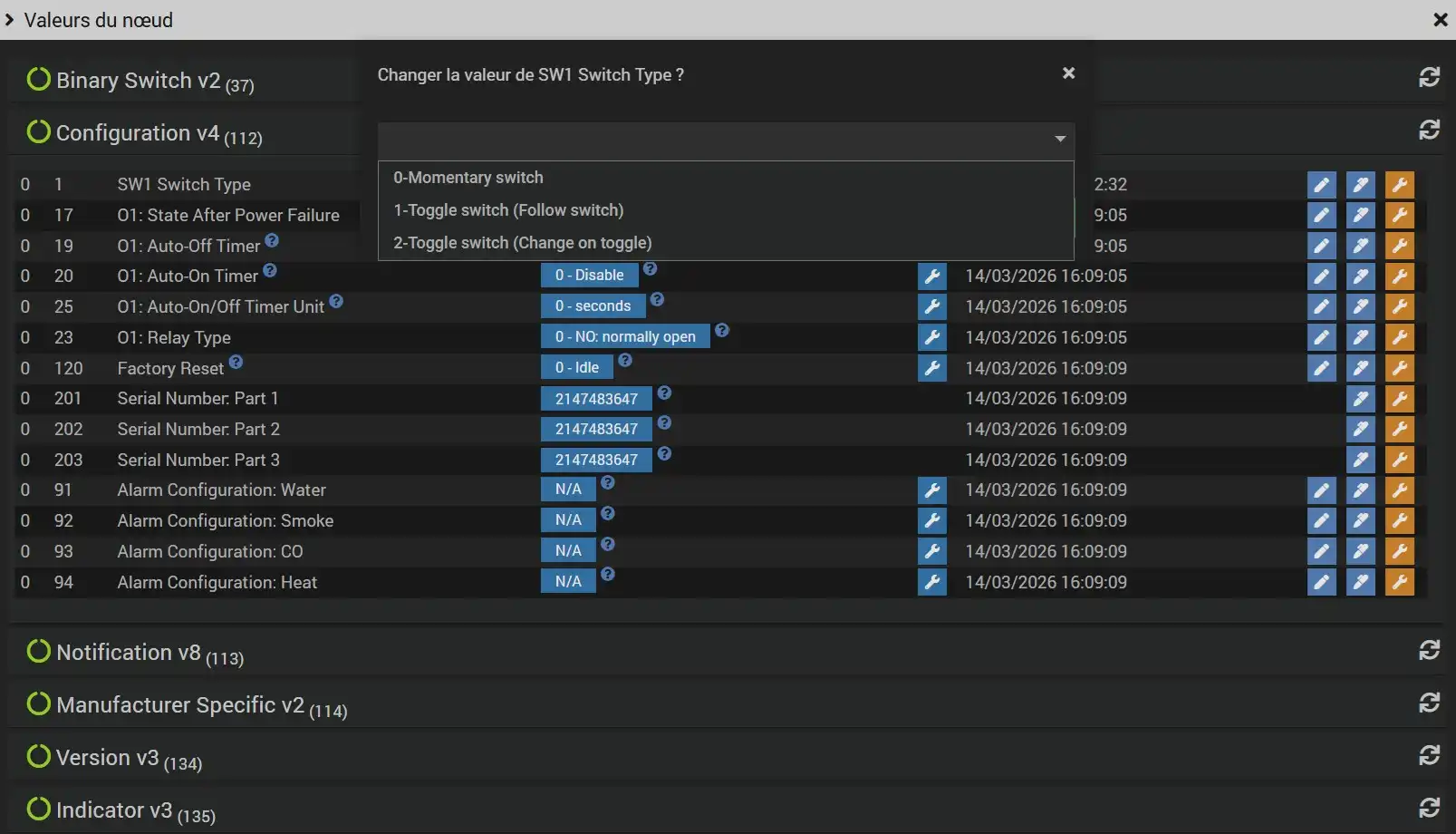

Ici nous avons les paramètres de Configuration

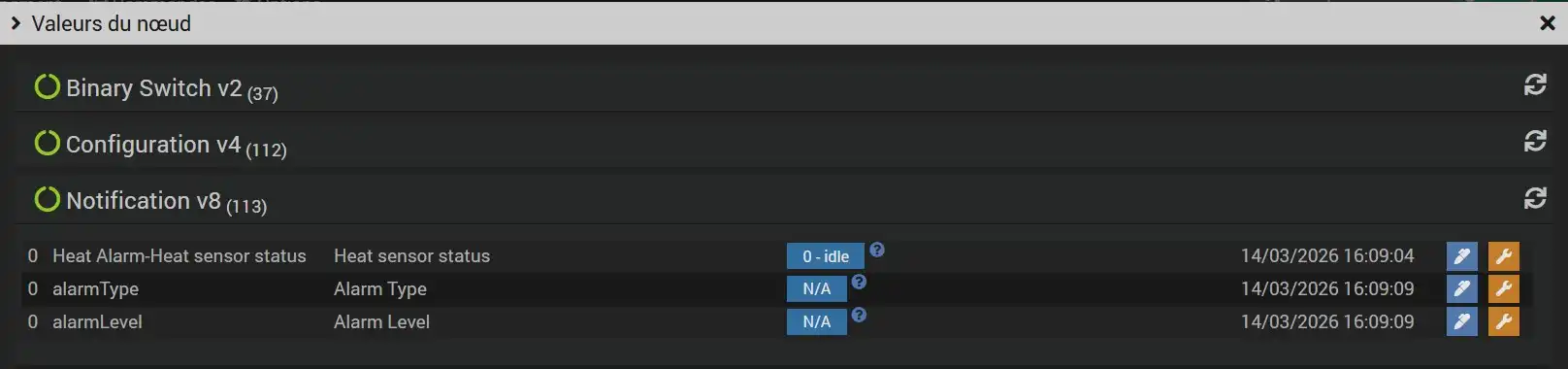

Ici les paramètres de notification

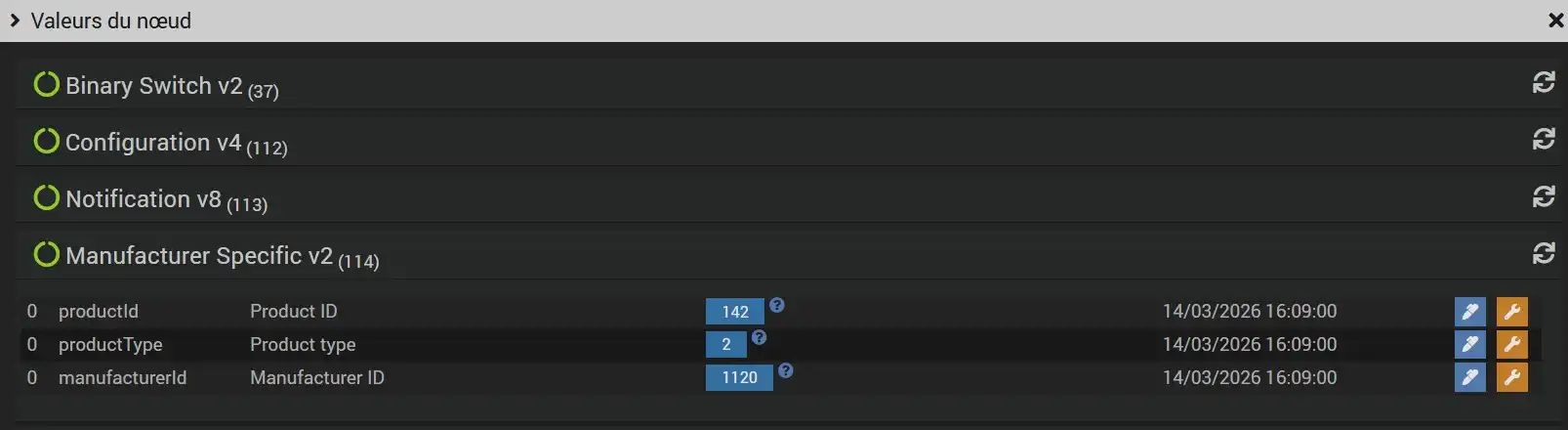

Ici nous avons les informations spécifiques concernant le fabricant

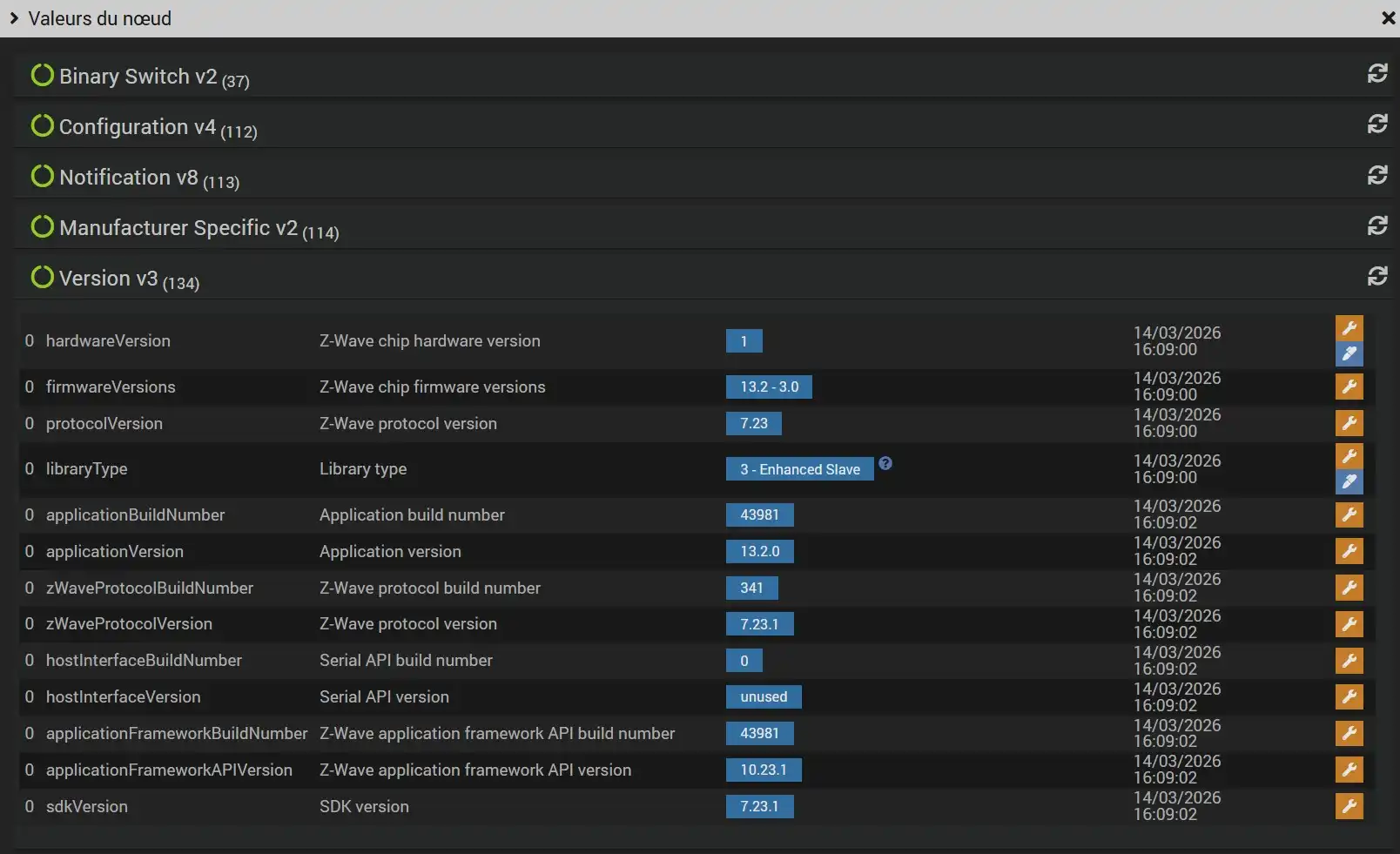

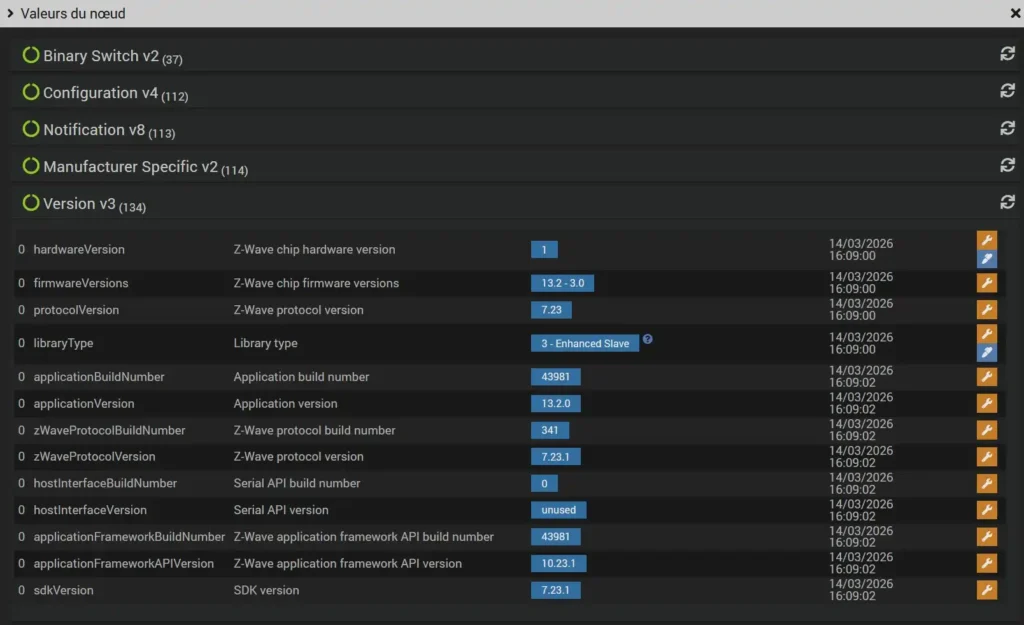

Sur cette vue nous voyons les paramètres concernant la version et informations Z-wave du produit
Enfin nous voyons la partie Indicator

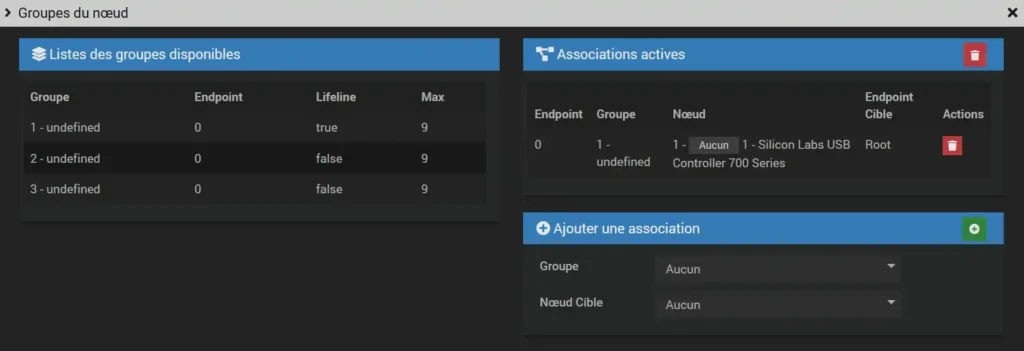

Le bouton Groupes vous permettra de piloter le module avec d’autres équipements Z-wave

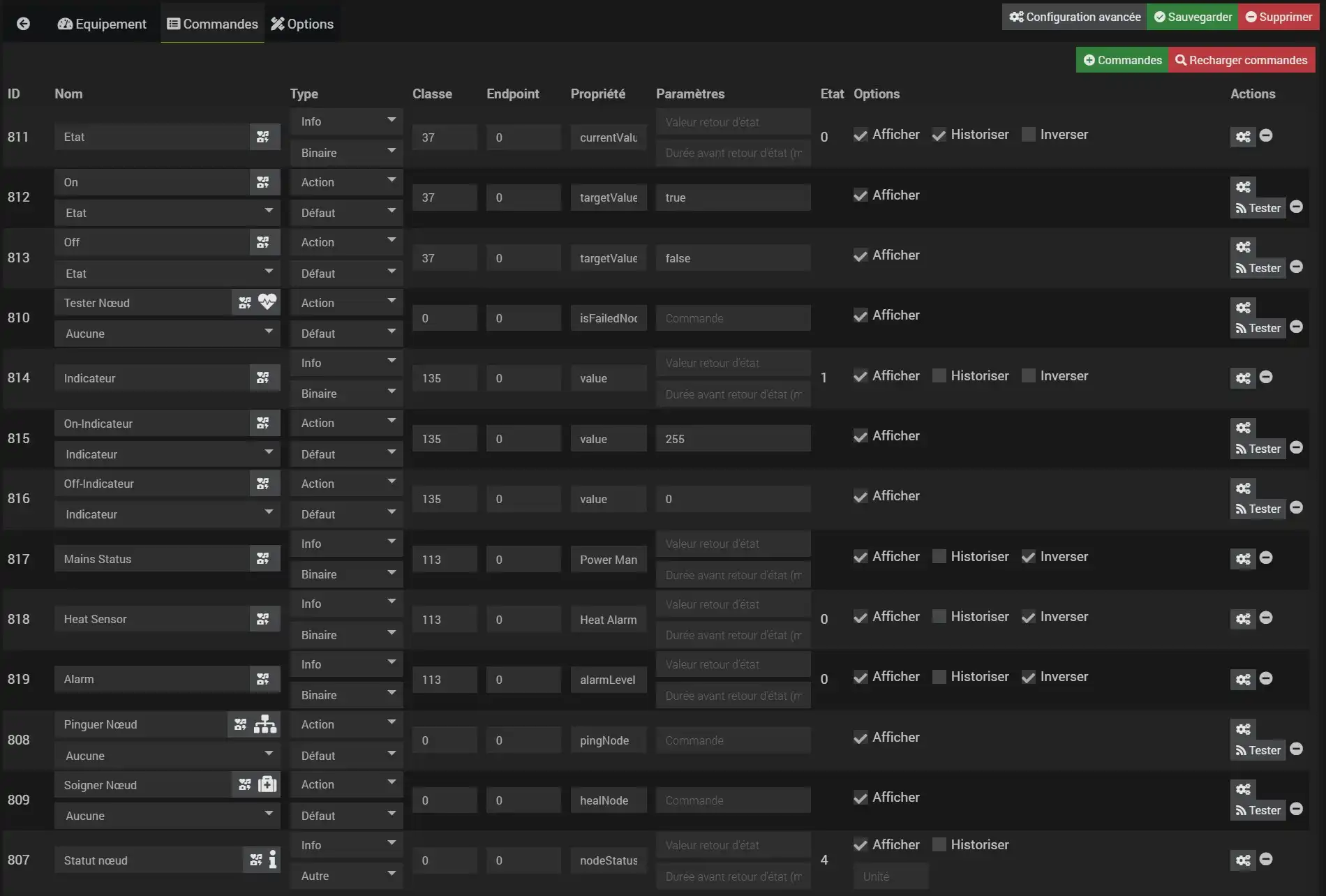

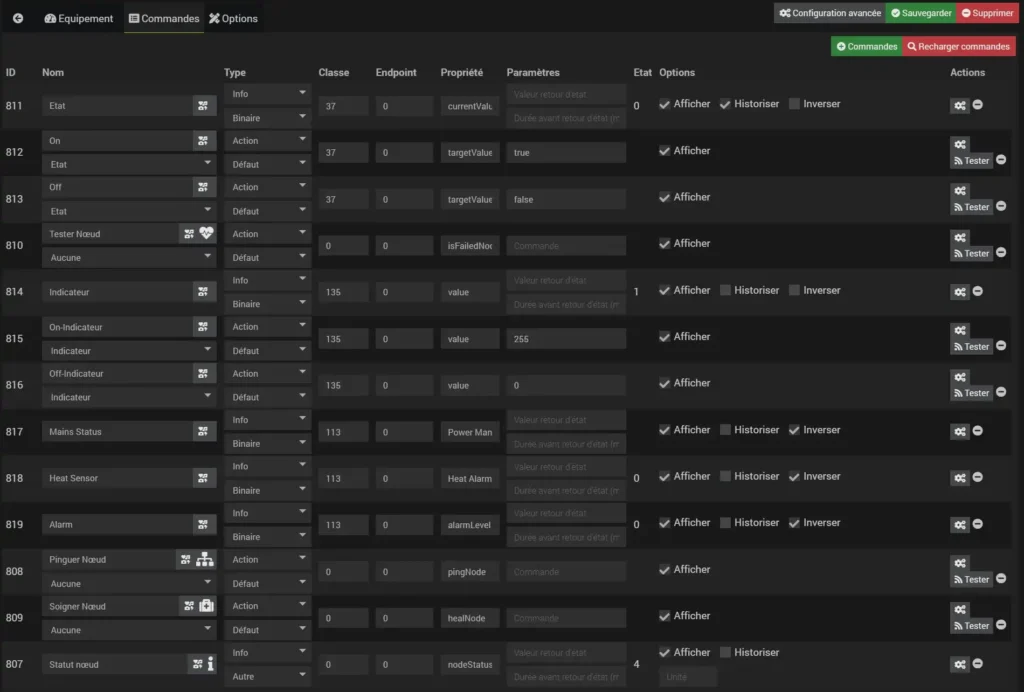

L’onglet Commandes vous permettra de visualiser les commandes et informations du module

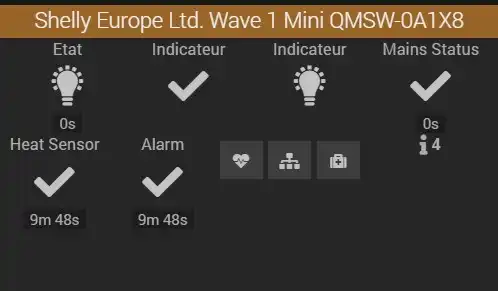

Voici un exemple de visuel sur le tableau de bord Jeedom
