Votre système de chauffage/climatisation de type cassette ou gainable n’est pas pilotable par votre système de domotique et vous souhaitez pouvoir le connecter ? Le dispositif Aidoo de Airzone est fait pour vous. Il permet la gestion et l’intégration à distance d’unités de climatisation en particulier pour la marque Mitsubishi Electric, Mitsubishi Heavy, LG, Toshiba, Daikin Residential, Daikin Sky Air / VRV via la technologie Z-Wave Plus, Zigbee, KNX ou Wi-Fi.
Sommaire
Présentation du module AIRZONE – Aidoo contrôleur climatiseur Z-Wave Plus
Dans cet article nous allons vous présenter le modèle AZAI6ZWEMEL pour système Mitsubishi Electric.
Vous pouvez vérifier la compatibilité de votre équipement sur le site du fabricant disponible ici
N‘hésitez pas a nous contacter pour plus d’information sur les autres marques compatible avec le système Airzone Aidoo et le protocole de communication souhaité.
Dispositif pour la gestion et l’intégration à distance d’unités. Accès sans fil au réseau via Z-Wave Plus.
Le Aidoo Z-Wave Plus d’Airzone fonctionne dans n’importe quel réseau Z-Wave avec d’autres appareils et contrôleurs certifiés Z-Wave/Z-Wave Plus de n’importe quel autre fabricant. En tant que nœud alimenté en permanence, il fera office de répéteur, quel que soit le fournisseur, afin d’accroître la fiabilité du réseau.
Fonctions du module AIRZONE – Aidoo contrôleur climatiseur Z-Wave Plus
- Communication bidirectionnelle avec l’appareil de climatisation
- Compatible avec tous les contrôleurs certifiés Z‑Wave et Z‑Wave Plus
- Association Standard & Smart Start
- Utilise les classes de commandes standard de type Thermostat définies par le protocole Z‑Wave
- Contrôle des différents paramètres de l’unité
- Détection d’erreurs durant la communication
- Programmations horaires de la température et du mode de fonctionnement
- Dispose d’un port pour intégrations Modbus
- Alimenté par l’appareil de climatisation
Caractéristiques techniques du module AIRZONE – Aidoo contrôleur climatiseur Z-Wave Plus
- Connexion à l’unité intérieure
- V max 18 VCC
- I max 137,5 mA
- V in 12 – 16 VCC
- Consommation : 310 mW
- Type de câble : Connecteur Mitsubishi
- Longueur du cable : 2.5 m
- Communications Z-Wave
- Protocole : Z-Wave Plus
- Modèle : ZGM130S
- Fréquence de communication : 868,4 MHz
- Puissance maximale – Puissance de l’antenne : 13 dBm
- Sensibilité : – 97 dBm
- Système de protection : S2 Security
- Distance maximum : Jusqu’à 100 m en extérieur, 40 m en intérieur
- Port Modbus
- Câble torsadé et blindé 2 x 0.22 mm2 + 2 x 0.5 mm2 (AWG 23 – 2 fils + AWG 20 – 2 fils)
- Protocole de communication : MODBUS RS-485, Paire – 19200 bps
- Températures d’exploitation
- De stockage : entre – 20 et 70 ºC
- De fonctionnement : entre 0 et 45 ºC
- Plage d’humidité de fonctionnement : entre 5 et 90 % (sans condensation)
- Aspects mécaniques
- Degré de protection : IP 41
- Poids : 130 g
- Dimensions : 92x80x29 mm
Découverte du module AIRZONE – Aidoo contrôleur climatiseur Z-Wave Plus
Le contrôleur Aidoo est présenté dans un étui violet et vert, nous pouvons voir la marque Airzone, le nom du contrôleur et le protocole utilisé, ici le Zwave Plus
Le premier côté nous indique la référence du produit et le matériel compatible, nous voyons également l’adresse et le site de la marque
En partie haute se trouve le QRCode donnant accès au site du fabricant
A l’arrière nous avons un visuel de l’équipement, les protocoles Zwave et Modbus et les indications d’utilisations en plus langues
En partie basse nous retrouvons la gamme Aidoo avec les informations Inverter / VRF
Une fois la pochette retirée nous voyons les éléments fournis listés sur l’emballage

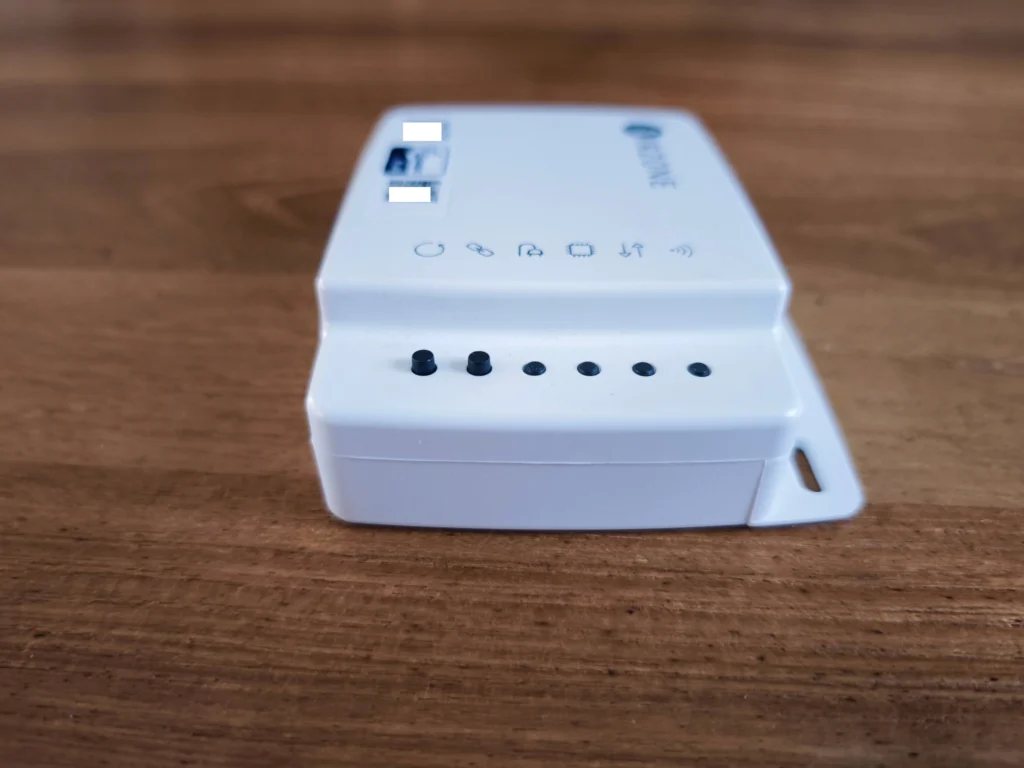

Le contrôleur est de couleur blanche, de forme rectangulaire, il possède quatre voyants (connecté au réseau, communications, activité du microprocesseur, alimentation) et deux boutons (couplage et réinitialisation du module)
En partie basse se trouve les connecteurs vert pour Modbus, le port blanc permet une connexion avec l’unité intérieure, un voyant rouge indiquant la transmission des données et un voyant vert indiçant la réception des données de l’unité intérieure

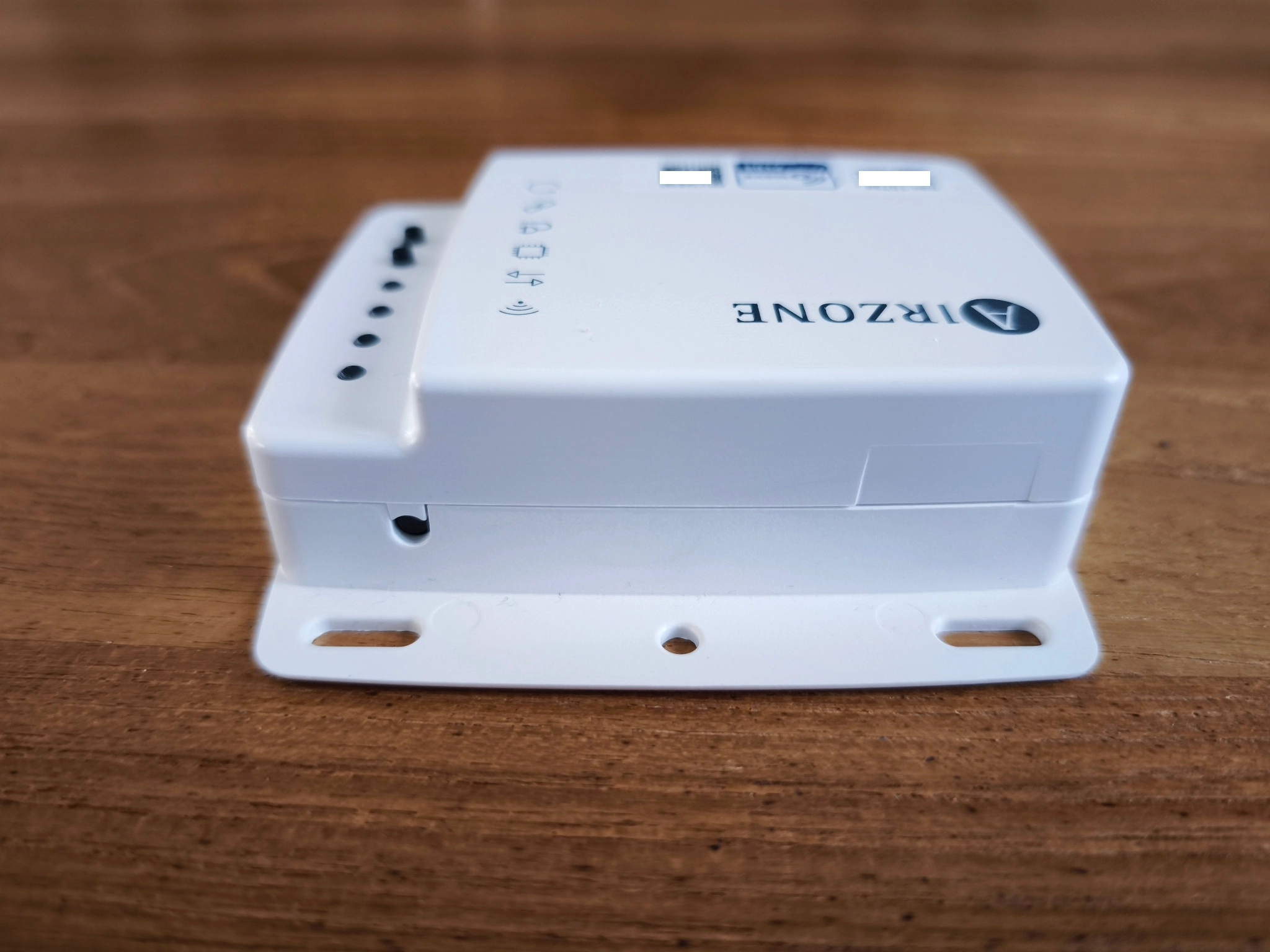

Le contrôleur est léger (130gr) et des dimensions réduites de 92x80x29 mm
Celui-ci possède trois trous pour une fixation rapide

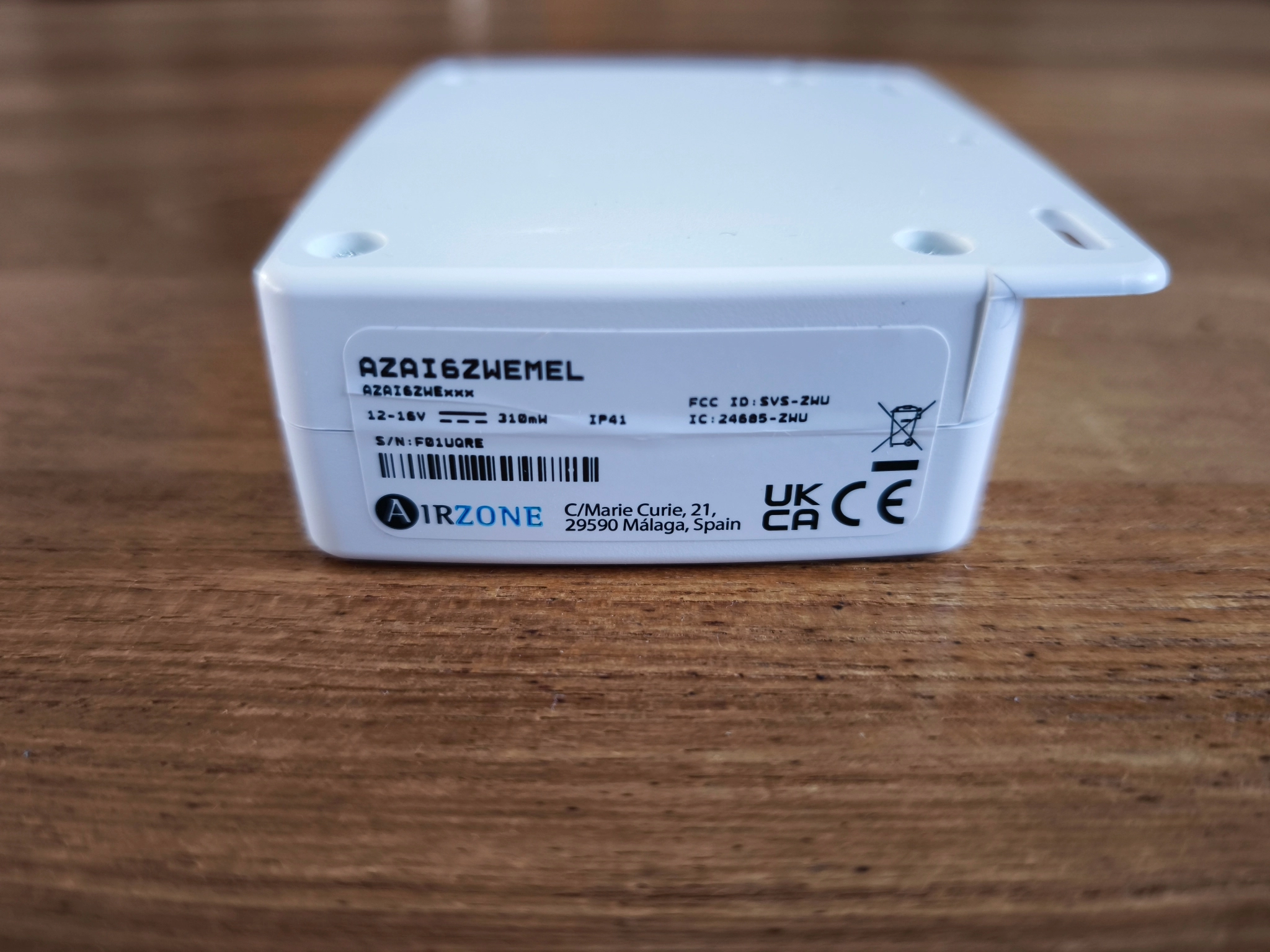

Sur le deuxième côté nous retrouvons la référence et les caractéristiques de l’appareil

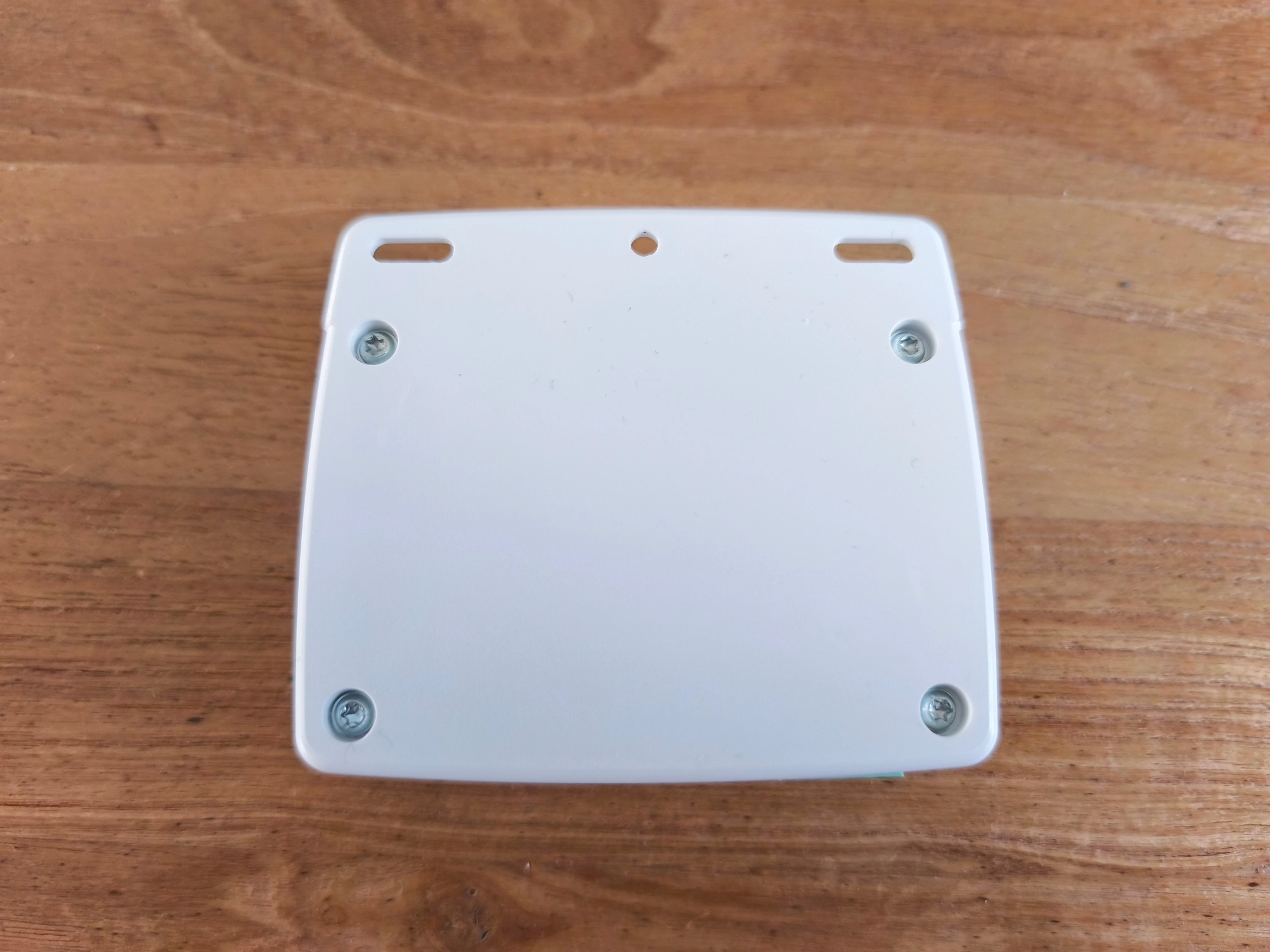

L’arrière est plat, l’ensemble bien fixé avec quatre vis torx
Le contrôleur est fourni avec tous les accessoires nécessaire a l’installation en Zwave Plus et Modbus avec deux adhésifs double faces, les vis de fixation, le connecteur Modbus repéré avec des couleurs (rouge : polarité +, vert : B, noir : polarité -, bleu : A), le cordon de connexion a l’unité intérieure, un manuel d’installation et un livret de conditions d’utilisations
Installation du module sur notre système de chauffage / climatisation Mitsubishi Electric
Avant de commencer il faut arrêter le système et couper l’alimentation électrique de l’appareil.

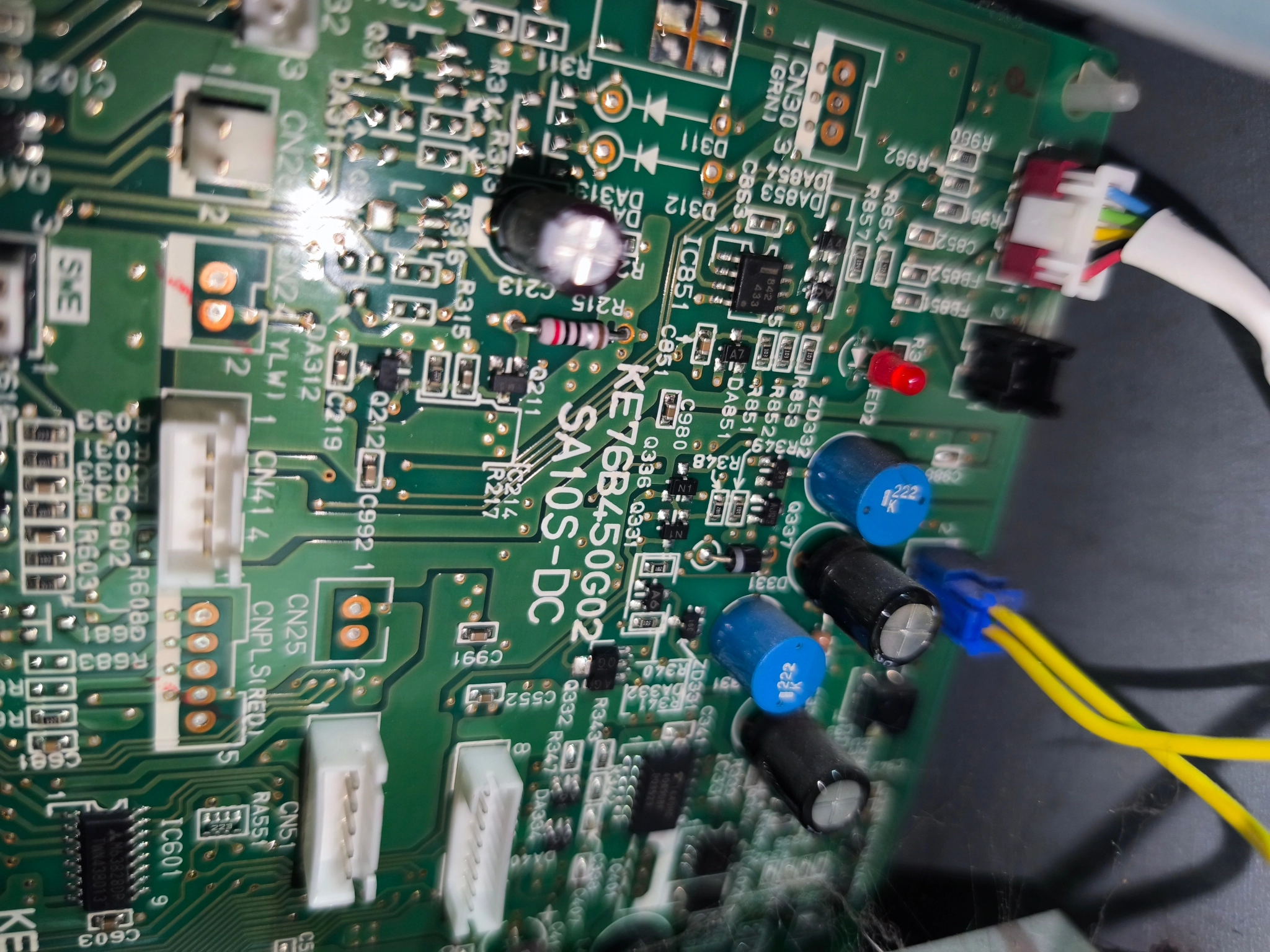

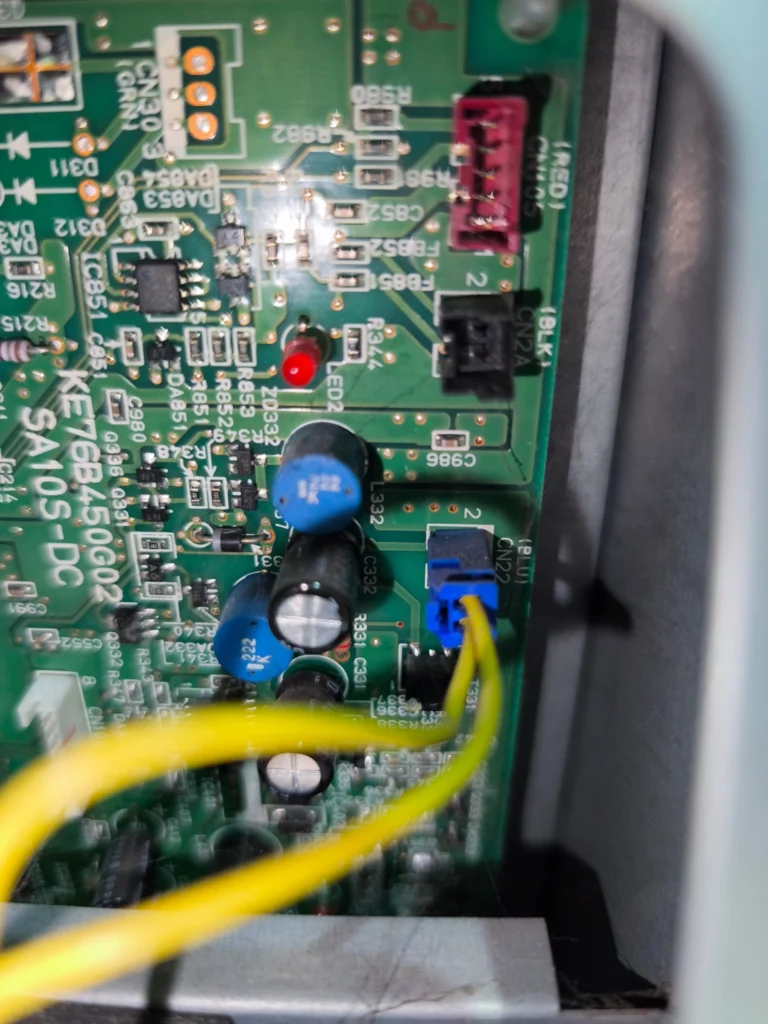

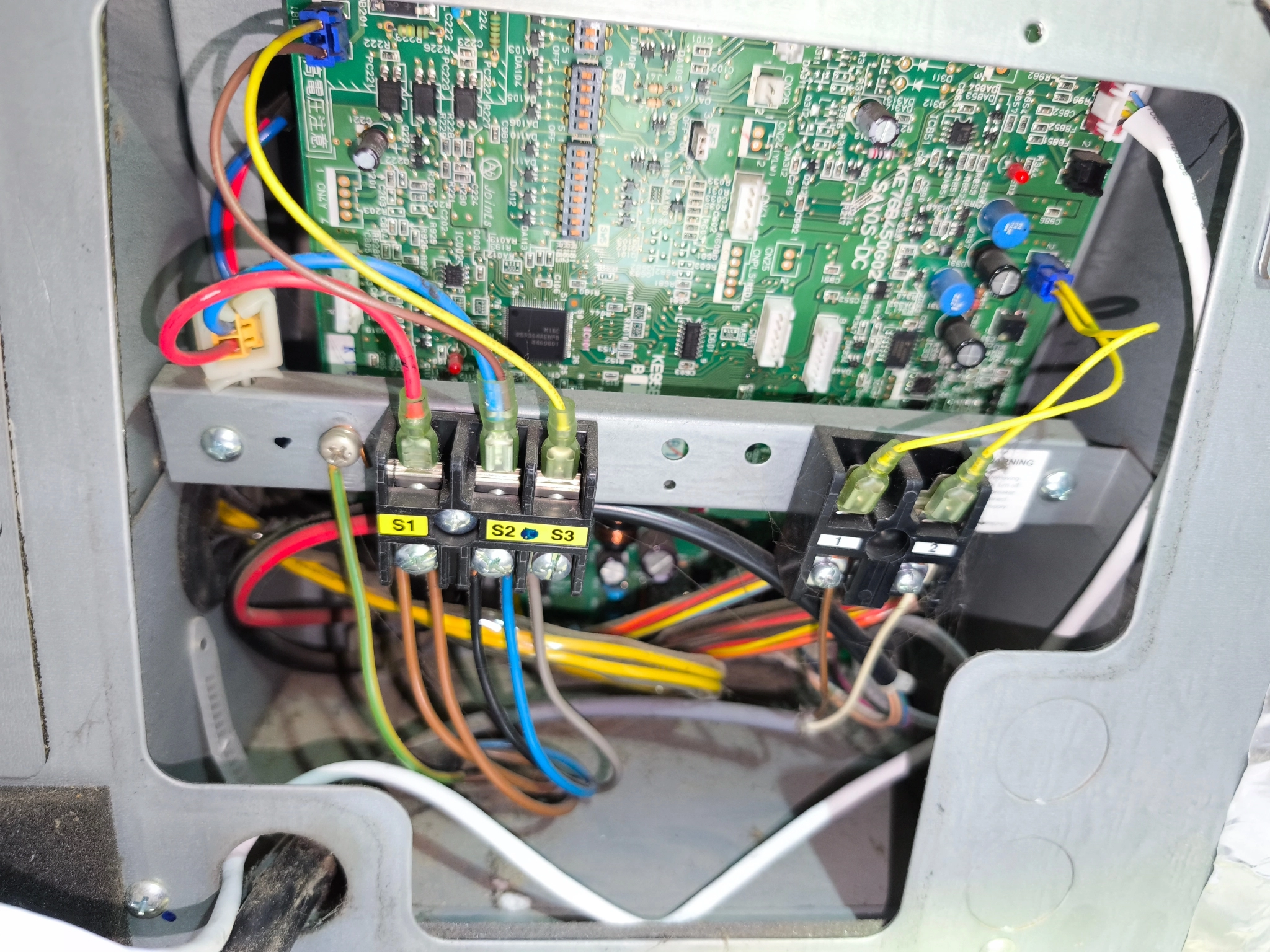

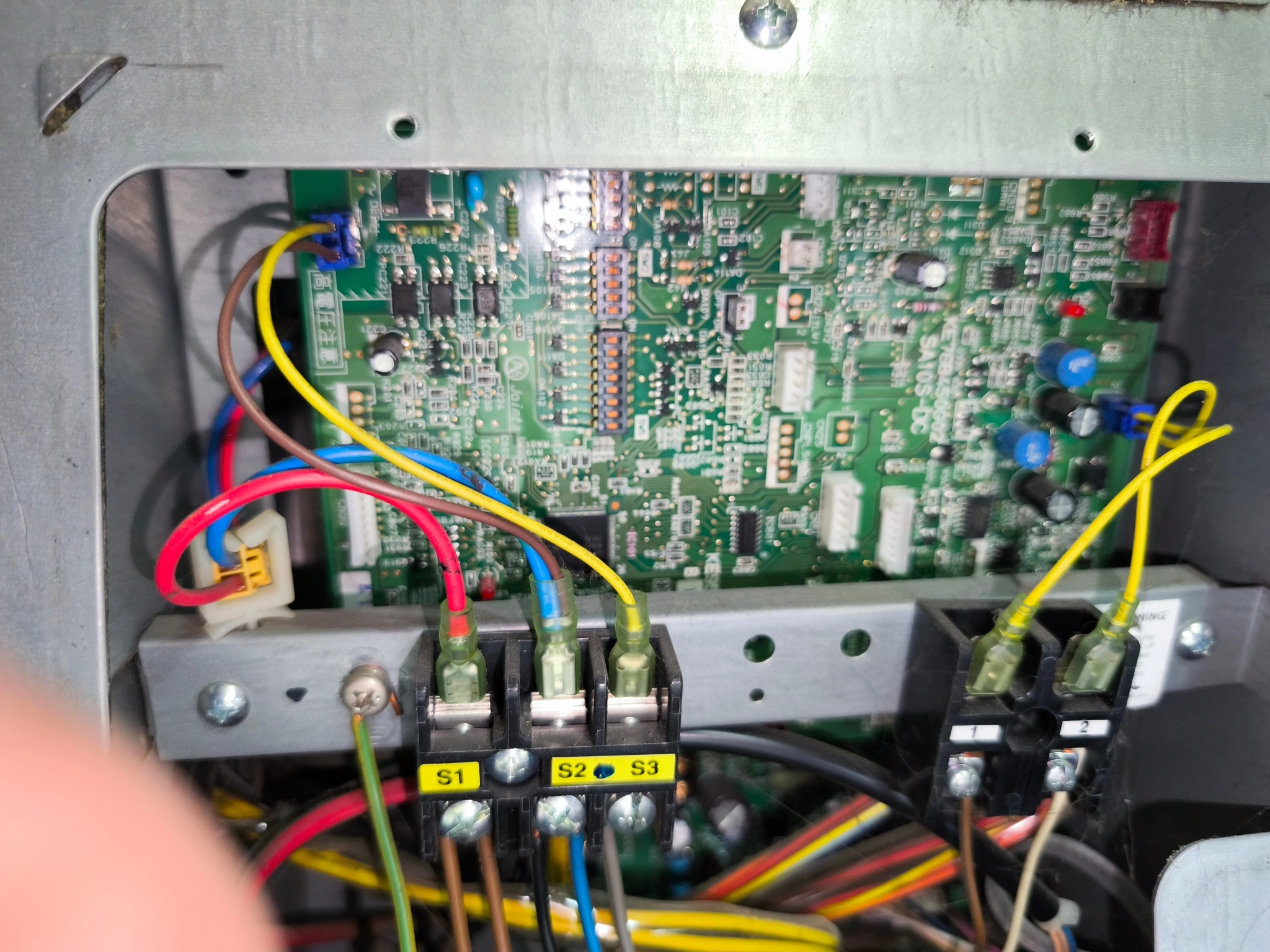

Notre système se trouve en partie haute, celui-ci doit communiquer avec le module Aidoo par son port de communication CN105 de couleur rouge sur notre système Mitsubishi Electric, nous allons utiliser le câble fourni avec le module afin de prendre le contrôle a distance de notre équipement.
Une fois le cordon installé sur le connecteur CN105, utilisez les passages prévu pour les câbles puis refermez l’appareil.
Nous avons choisi d’installer le contrôleur dans une grande boite de dérivation permettant un accès aisé et protégé
Remettez l’alimentation électrique et l’appareil en marche, le contrôleur s’initialise ainsi que le panneau de contrôle de l’unité intérieur.
Le contrôleur Aidoo est utilisé en parallèle du panneau de contrôle : les informations et ordres sont actualisés sur le panneau de contrôle ; si vous modifiez une donnée sur le panneau de contrôle, celle-ci sera actualisée vers le contrôleur Aidoo et disponible sur le réseau Zwave.
Intégration sur le réseau Zwave-JS avec Home Assistant
Passons maintenant a l’intégration sur notre réseau Zwave. Nous avons utilisé l’application Home Assistant Companion pour des questions d’accessibilité.
Lancez l’inclusion du contrôleur Aidoo en appuyant sur le bouton d’appairage puis rendez-vous dans la partie Zwave pour ajouter le contrôleur Aidoo

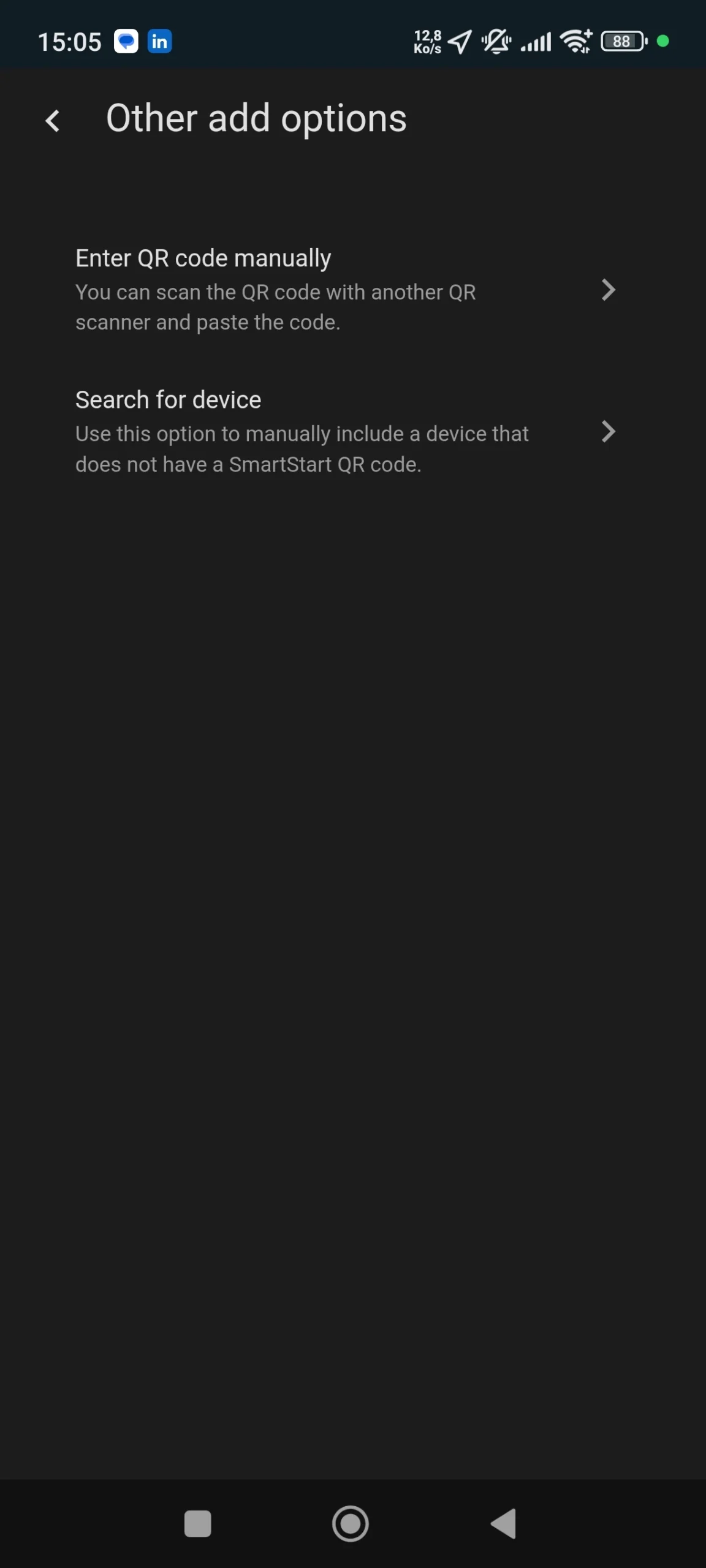

Vous avez deux possibilités, soit utiliser le QRCode du contrôleur, soit la recherche de l’équipement, nous avons choisi la deuxième
Le système Zwave trouve le contrôleur, une série de nombre apparait, il faut la compléter par le nombre manquant (celui-ci est souligné et se trouve sur l’étiquette de la boite), puis cliquez sur « Add device »

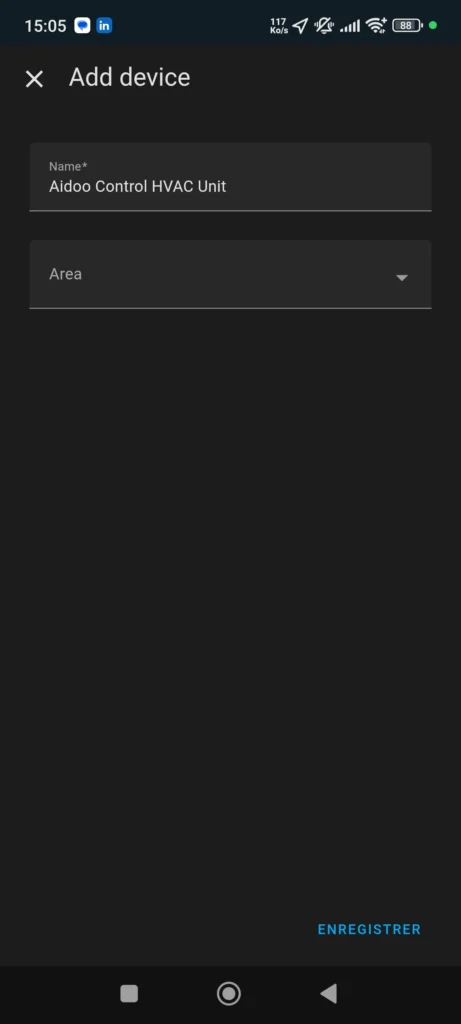

Suivez les instructions en renseignant le nom et le lieu de l’équipement puis cliquez sur « Enregistrer »

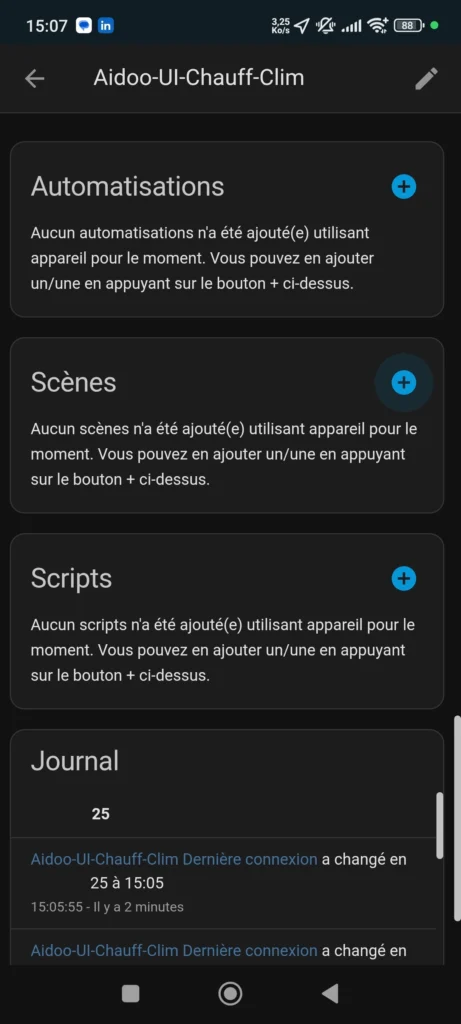

Les informations et commandes sont immédiatement disponible

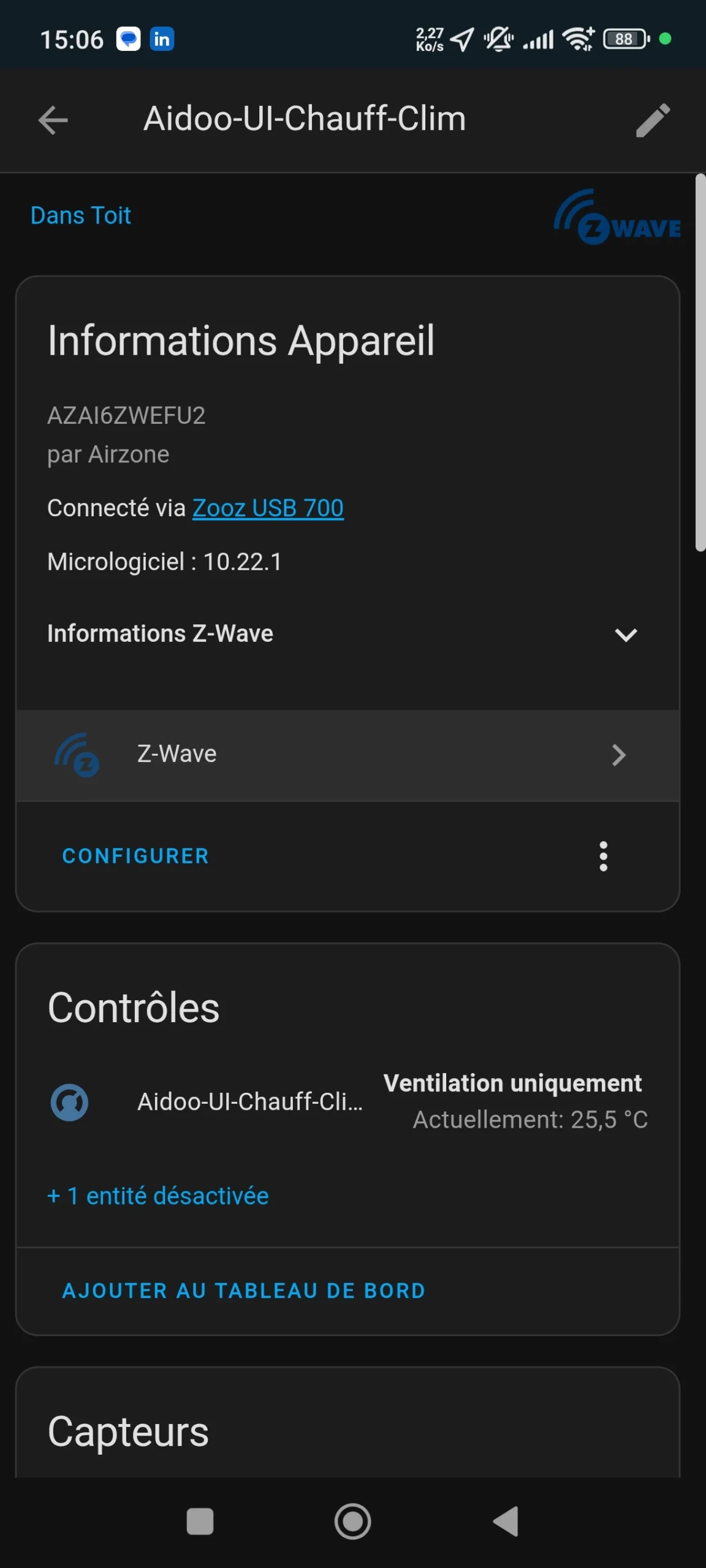

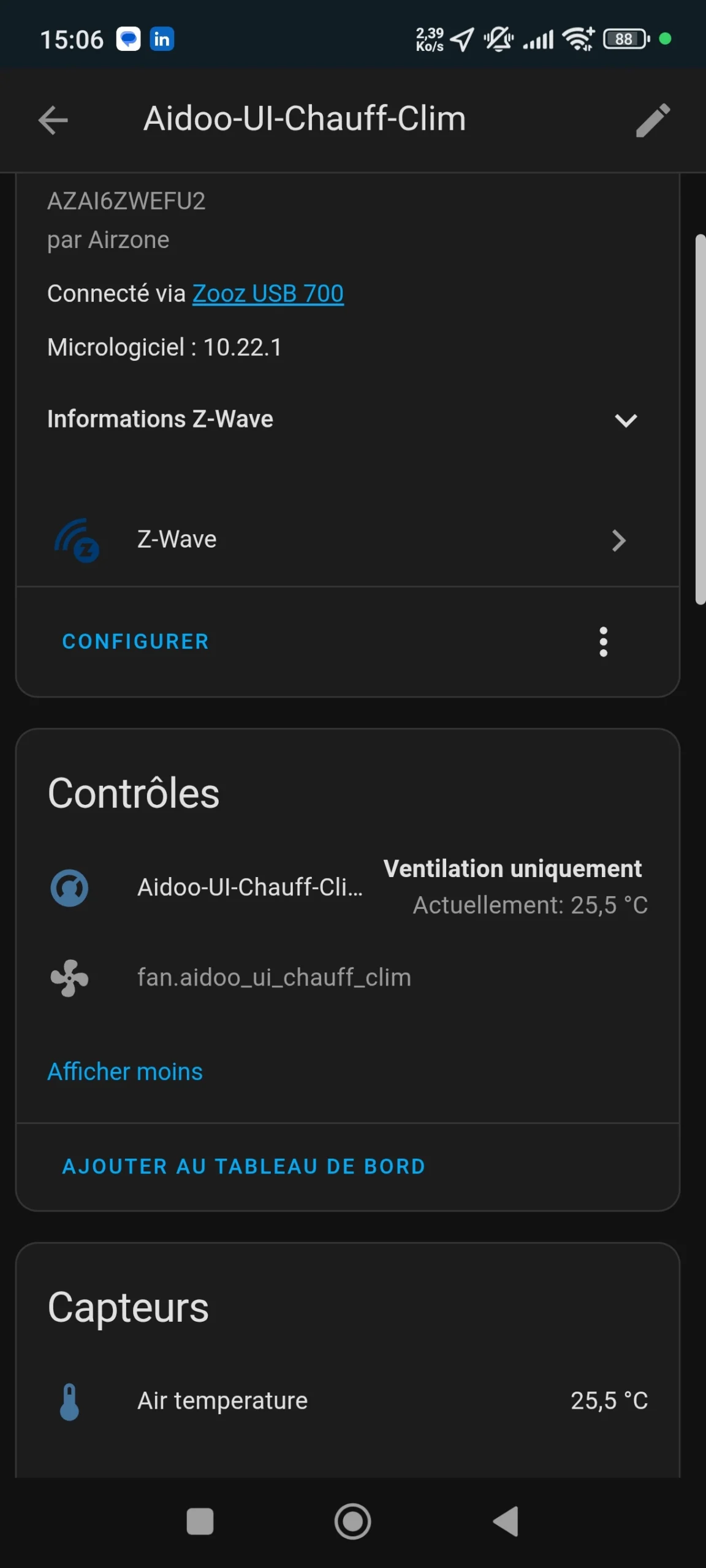

Nous pouvons voir la version du micrologiciel, les éléments de contrôle (mode, température, vitesse du ventilateur, etc…) ainsi que les éléments Zwave

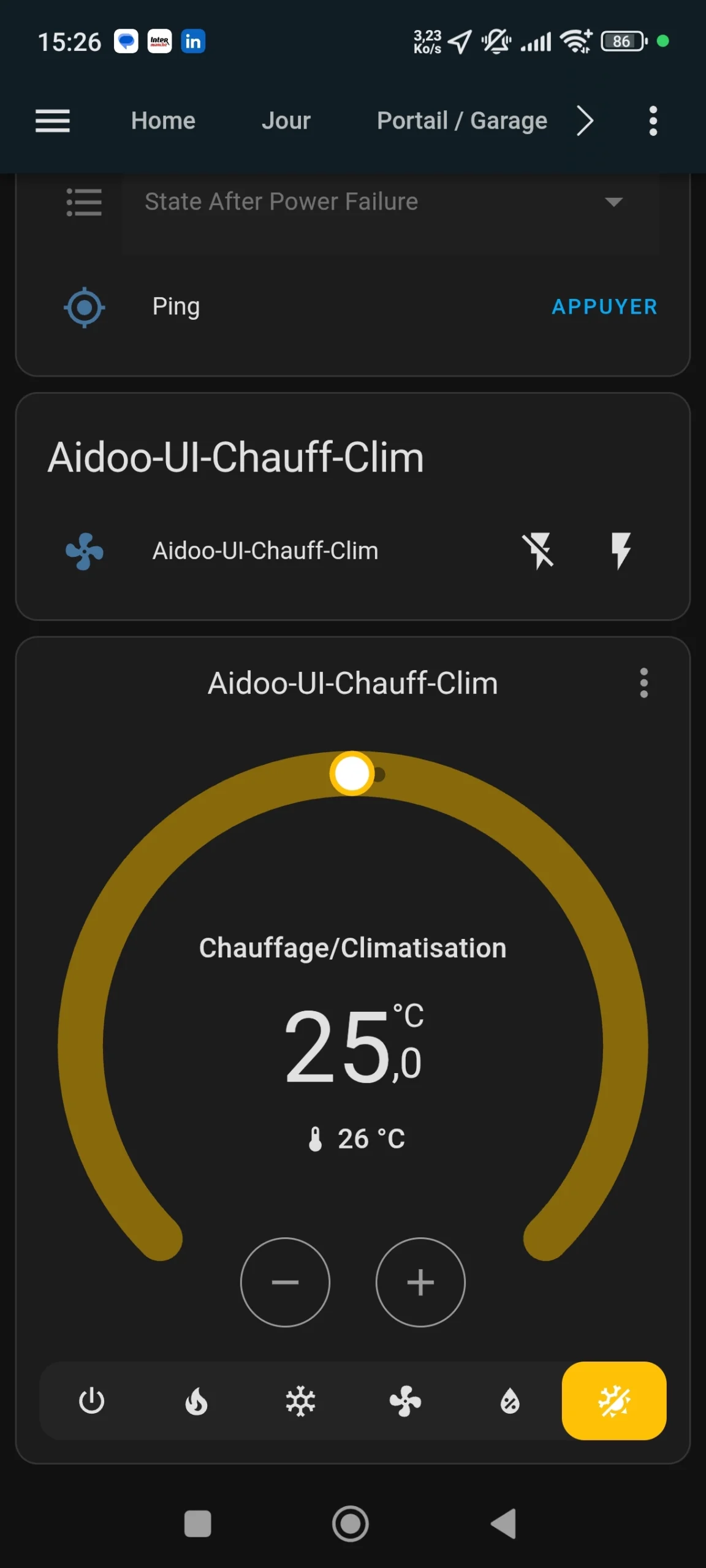

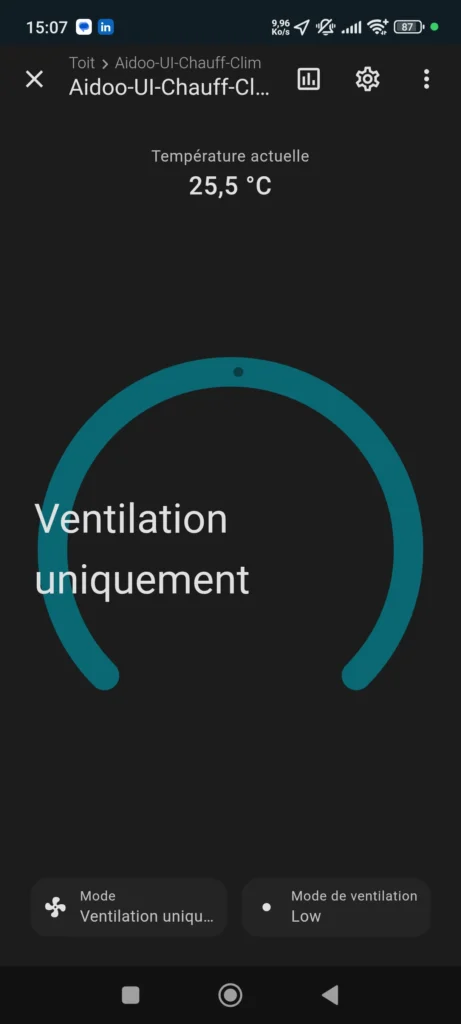

L’interface depuis Home Assistant est très simple et apparait comme un thermostat représentant le panneau de contrôle.
Nous retrouvons les modes de notre système, les vitesses de ventilation et la température ambiante
L’utilisation est très simple et intuitive avec les touches + et – ou l’utilisation du cercle, ici en bleu car en mode climatisation
Celui-ci change de couleur suivant le mode utilisé (climatisation, chauffage, ventilation, déshumidification ou automatique)
